3. BLEU JOUR AS «APPLIANCE SERVER». Exterior y Acabado
Este cubo dispone de un diseño simplista y muy bien acabado. Sus laterales y parte superior son azul oscuro con un efecto curioso. Y es que según la intensidad de luz que reciba del exterior, parece azul (poca intensidad) o gris oscuro (mucha intensidad). Esto es algo que nos ha llamado bastante la atención y nos ha gustado. Destacamos también su frontal con acabado acristalado, que le da un toque de elegancia que le hace apto para poderse colocar en cualquier parte y no producir «daños en la vista». Dicho frontal está fijado con cuatro piezas plateadas en sus cuatro puntas esquinas. No nos cansamos de ver productos en el mercado que pueden presumir de un buen aspecto pero que no son «todo terrenos» y que si los pusiéramos en otro sitio que no fuera nuestra habitación resultarían chillones o como fuera de lugar. Sin duda esta Mini Caja no es el caso.
Ahora vais a ver que tal luce su carácter sobrio todo terreno…

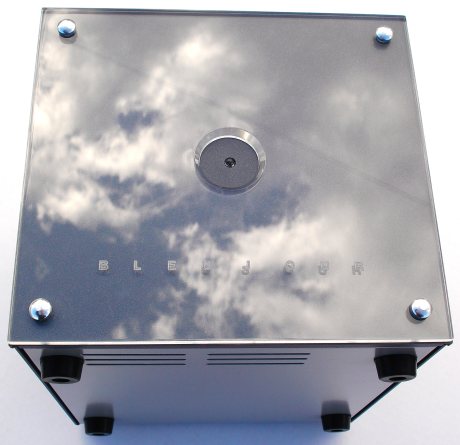

Cara Frontal e Inferior de la Mini Caja AS
Aquí podéis observar la elegancia del efecto espejo que produce su frontal transparente de policarbonato. Más adelante veremos como este material nos ayuda a realzar su toque modding. No posee ningún botón de encendido-apagado ni de reinicio (éstos se sitúan en la cara trasera), solo destaca un led azul en su centro que indicará su encendido (POWER-LED). Respecto a su cara inferior destacar sus patas antideslizantes de goma, muy bien fijadas y sujetas al chasis. Son de grandes dimensiones y de buena calidad. Este producto montado pesa bastante poco y sus patas elevan su seguridad, apta para este tipo de cajas ligeras. También dispone de unos orificios rectilíneos para la ventilación cerca de la parte delantera.

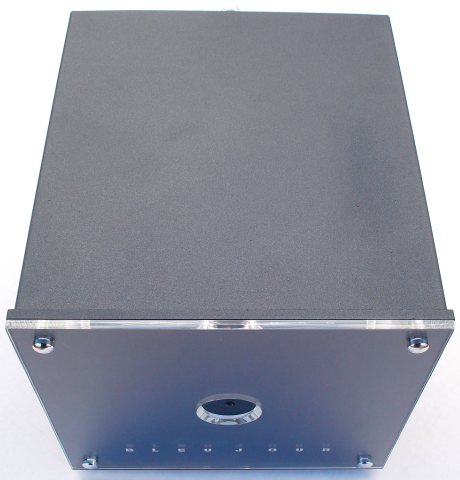

Cara Superior y Frontal de la Mini Caja AS
Su cara superior es totalmente lisa, y no posee ningún orificio. También es bastante dura, por tanto difícil de rallar gracias a su pintura, y esto también nos gusta.

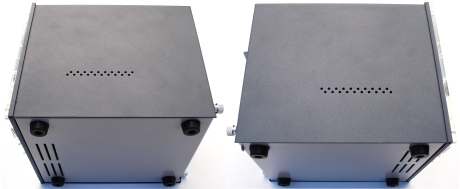

Caras Laterales, derecha e izquierda, de la Mini Caja AS
Ambas son simétricas. Tienen unas pequeñas perforaciones redondas para que la caja «respire» y se ventile sin que se nos llene de polvo.

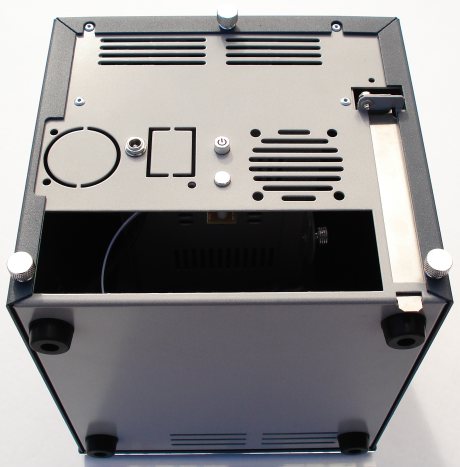

Cara Trasera de la Mini Caja AS
La trasera se puede dividir en 3 zonas. Zona superior, perforaciones rectilíneas para ventilación. Zona central dividida en 3 partes: izquierda, para montar la fuente de alimentación Flex-ATX (¿veis que tiene 3 perforaciones para los tornillos de fijación de la fuente?); centro, botón de encendido y de «reset»; y derecha, para montar un ventilador en su interior de 40 x 40 mm. Zona infeior, para la plaquita de nuestra placa base Mini-ITX; en la derecha tenemos el slot PCI con la pieza de metal fijada por un tornillo y sobresaliendo del chasis por la parte de abajo.
Esta Mini Caja se desarma con tan solo 3 prácticos tornillos de alta calidad, sin necesidad de utilizar ningún destornillador, cosa que se agradece bastante, ya que la hace muy manejable.

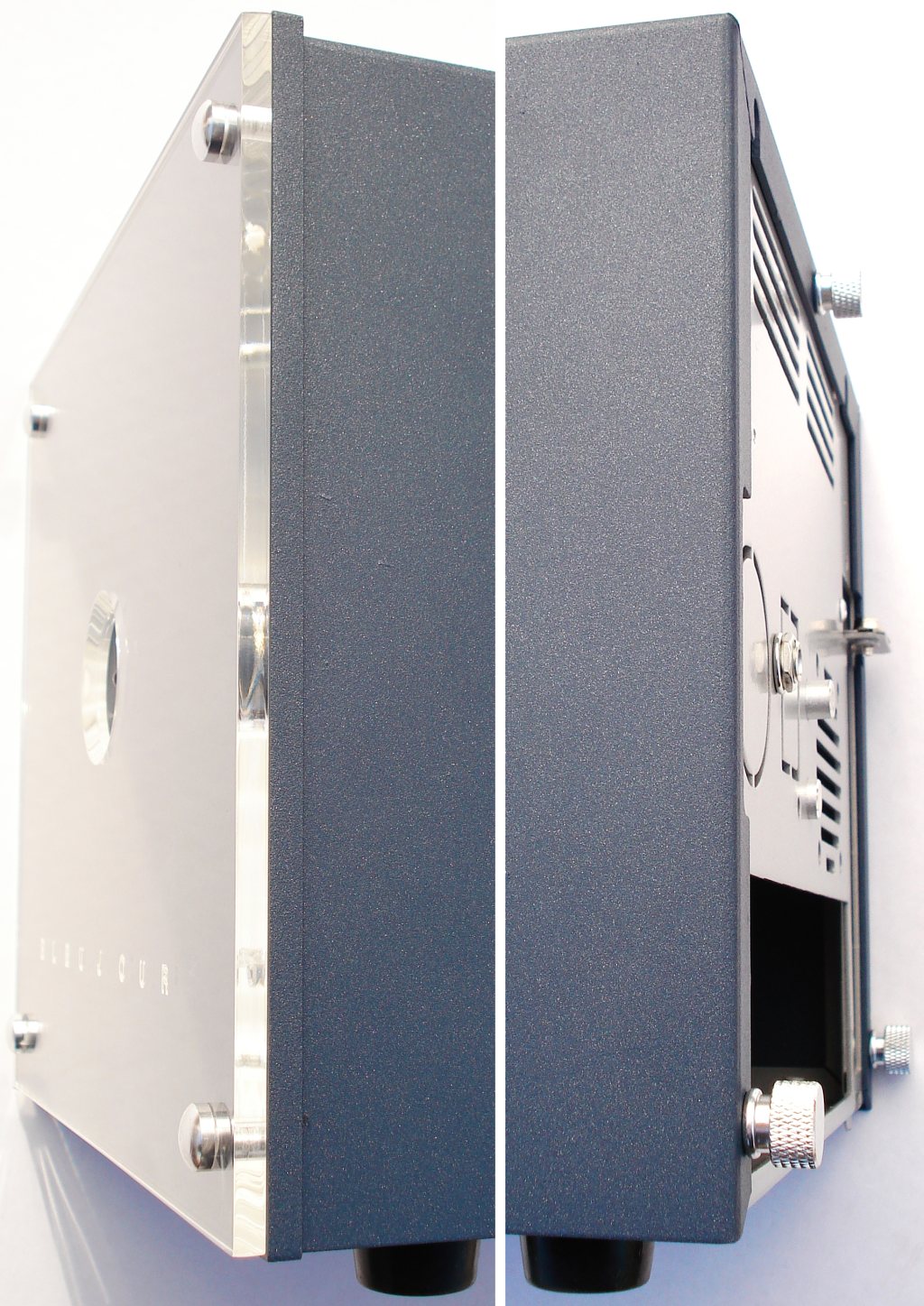

Fotografía del Acabado de la Mini Caja AS. Perfiles frontal y trasero
Mirad que bien rematado está todo el conjunto. Desde luego su aspecto es simple, y esto es precisamente su atractivo. Colores acertados y combinaciones acertadas. Podéis ampliar la doble fotografía para apreciarlo mejor.
Detalle del Frontal de la Mini Caja AS
Aquí detallamos los tornillos de fijación del «acristalado» frontal, el led central con un rebaje circular perimetral y el serigrafiado sobre el policarbonato de la marca de la casa, BLEU JOUR.

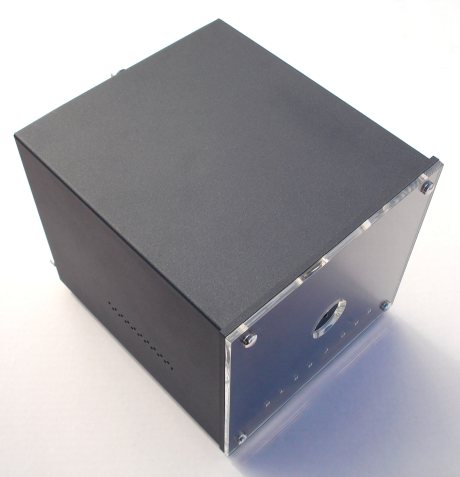

Fotografía de Exposición de la Mini Caja AS
Así es como luce la caja en vista aérea. Sobria, pero elegante. Simplona y a la vez minimalista. Apta sin duda para cualquier gusto…
Vamos a ver que tal está su interior. Así veremos si sus pequeñas dimensiones van acorde a su gran capacidad.
Fantástica review. Gracias a ella me lancé a comprar esta caja y construir mi propio nas.
Hola Santi! Ya he visionado tu trabajo con tu equipo server. Es curioso cómo se puede construir un equipo económico y a la vez que consuma muy, muy poco. Tu factura de la luz te lo agradecerá. Tu compañía eléctrica no.
¿Te asustó el led frontal de la caja cuando se iluminó? Je, je, mira que hace luz…
He visto algunas modificaciones que le has hecho, como lo del pin del conector POWER LED. En este caso la placa base no dispondrá de los 2 pines que están separados por otro pin para la conexión MSG (Message/Power/Sleep LED). Es curioso, personalmente he visto placas base solo con la conexión POWER LED (ocupa 2 pines), o solo con la conexión MSG (ocupa 3 pines), y también con las dos conexiones. Supongo que los propios fabricantes no se deciden a decantarse por el segundo (MSG) ya que es más versátil y te aporta más información, aunque la tendencia creo que es esa.
Veo que te has montado un RAID 1 para duplicar los datos. Eso es importante para un server. Bonitas fotos y bien detallado…
¿Te lo colocaste en una estantería? Solo te ha faltado eso…
Recomiendo a todos los lectores que lean tu aporte. Gracias por avisarnos.
Saludos
Hola Raul,
Me alegro que te haya gustado el equipo. Llevaba tiempo buscando un nas de estas características y al no encontrarlo me decidí a montarmelo yo mismo. La placa base era el componente que me quedaba por encontrar y la D510MO de intel era perfecta: refrigeración pasiva, el último procesador atom, un precio ajustado, etc. Lo tengo puesto en el comedor, por eso necesitaba un equipo sin ventiladores. Respecto a la luz, es cierto que es bastante potente, creo que la desconectaré cualquier día para que no moleste. El conector efectivamente venía con 3 pines, en cambio el de la placa con 2, por eso lo de la modificacíon. Por suerte es muy fácil ajustarlo, buscando un poco por internet encontré la manera de hacerlo.
Saludos
Santi
Muy buena review, llevaba un tiempo buscando una sobre esta caja pues es la que he elegido para montar mi servidor.
Por otra parte, yo necesito algo más de potencia y seguramente irá con un i3 ó i5 y necesitará un disipador por lo que me gustaría saber la distancia entre el procesador y la zona de discos para saber que disipador sería posible poner.
Muchas gracias.
Hola fijavierh!
¡Gracias a ti! Para eso estamos…
¿De dónde has sacado tu nick? Jeje, me cuesta pronunciarlo…
Ok, esta noche a ver si te lo miro y te contesto. De todas formas desde ya te digo ,que si solo tienes pensado montar 2 discos duros, puedes ponerlos en la parte superior, y la inferior dejarla vacía. De todas formas, si te fijas bien, en la parte inferior hay dos armados para sujetar la bandeja extraíble de los discos inferiores, y eso será lo que probablemente te moleste. Esta noche te miro lo que medirá y te lo pondré por aquí.
Deduzco que todavía no la has adquirido, ¿me equivoco?
Mi nick viene de mi nombre.
No aún no puesto que estoy pendiente de unas cosillas antes, además quería pedir los componentes todos juntos y no quería meter la pata con el disipador.
Y por otra parte en un principio casi seguro montaré dos discos (tema presupuestario), pero más adelante si tenía pensado ir ampliando.
Muchas gracias de antemano.
¡Hola de nuevo fjavierh! ¿Te puedes creer que en el medio de tu nombre no me había dado cuenta que poner javier? Debe ser que estoy bastante liado. En fin, disculpa la tardanza pero estaba terminando la última review y no he podido mirarte eso hasta ahora.
Bien, busca esta foto en esta review: «Mini Caja AS con Placa Base y Disco Duro montado. Vista General Lateral Izquierda»
Con esta foto de referencia entenderás en seguida qué distancia te he medido. la distancia entre la placa plana de la placa base (donde se sueldan todos los componentes eléctricos) y los dos puentes metálicos que sujetan la bandeja de los discos duros es de 10cm. Así que te recomiendo que encuentres un disipador que ronde los 8’5 o 9cm como máximo, y con 9cm de altura ya te entrará muy justo, sobrando calculo yo, unos 4 o 5 mm.
De todas formas te advierto que uno de los lados de la bandeja tiene un doblaje para atornillarla y fijarla. Está cerca del puerto pci, así que no creo que haya ninguna placa base que tenga el procesador cayendo ahí. De todas formas ten esto presente. Este rebaje mide 2cm, así que si el disipador te cayera debajo, debería ser inferior a 7cm, sino te toparía con esta pieza, que no creo.
Mírate bien las dimensiones del disipador. En el mercado hay de bajo perfil que te podrían servir. Ya nos dirás por aquí qué tal te ha ido.
A cualquier duda ya sabes dónde estamos…
Salu2!
Fantastico proyecto!!, precisamnete estoy buscando una caja en formato Mini pero que albergue 2 discos duros de 3 1/2 y me está costando horrores encontrar algo decente. La cuestión es que no ¡hay web! para comprar éstas cajas ¿alguien sabe donde es posible?
