5. BLEU JOUR AS «APPLIANCE SERVER». Alimentación
Nos encontramos en la parte más «rara» y por ello, más curiosa de la Mini Caja AS, su propia Alimentación.
¿Sabéis cómo se alimentan estas Cajas? Seguro que algunos pocos sí. Pero para la gran mayoría esto es una asignatura pendiente. Y quizá la causa sea todavía la escasez de stock de este tipo de productos en las tiendas y por tanto, de momento nos resulte un poco difícil su adquisición. Pero esto en un futuro no muy lejano va a cambiar casi seguro. No nos extrañaría que esto se convirtiera en una tendencia, luego explicaremos por qué…

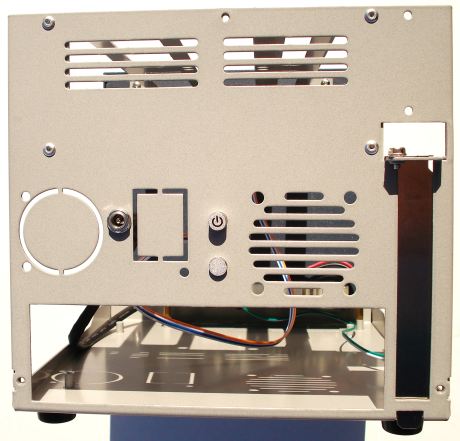

Cara Trasera de la Mini Caja AS. Botones de Encendido-Apagado y de Reinicio
Hemos decidido colocar esta fotografía en este apartado precisamente por estos Botones. El Botón de Reinicio se conecta directamente a la Placa Base. Pero el Botón de Encendido-Apagado va, mediante una cable doble, soldado al Transformador de Tensiones que está montado en la parte delantera.

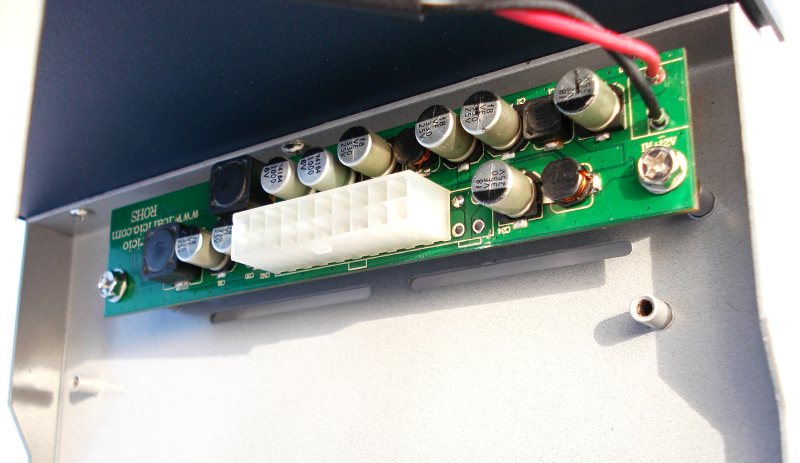

Trasformador de Tensiones de la Mini Caja AS
¿Qué es esto? y ¿Cómo funciona?
Todo está por el Bajo Consumo. Las Placas Base Mini-ITX se caracterizan por su bajo consumo. Poseen el procesador CPU y el procesador gráfico VGA integrados en la misma placa, con la idea de reducir dimensiones y sobretodo de bajar el consumo a un rendimiento aceptable. El consumo del conjunto de una de estas placas base y unos 4 discos duros estándar puede rondar entre los 80W y 160W.
Dicha potencia se puede ofrecer de dos formas. La primera es mediante una Fuente de Alimentación tipo Flex-ATX (no suministrada), y la segunda es la que ahora nos ocupa; mediante un transformador de corriente que nos cambie de los 230V de nuestra toma de corriente AC a los 12V que requiere el Transformador de Tensiones que vamos a ver a continuación de forma detallada.

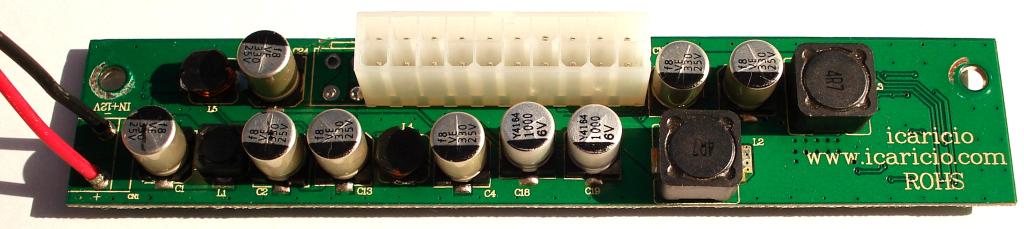

Detalle Vista Superior del Trasformador de Tensiones de la Mini Caja AS
Este Transformador recibe una tensión de 12V y la transforma a otras dos tensiones 5V y 3.3V, así ya puede alimentar directamente a la placa base. Como podéis ver, esta electrónica ha sido fabricada por la marca ICARICIO, ya que está claramente impreso el nombre de su Web oficial en el chasis: www.icaricio.com.

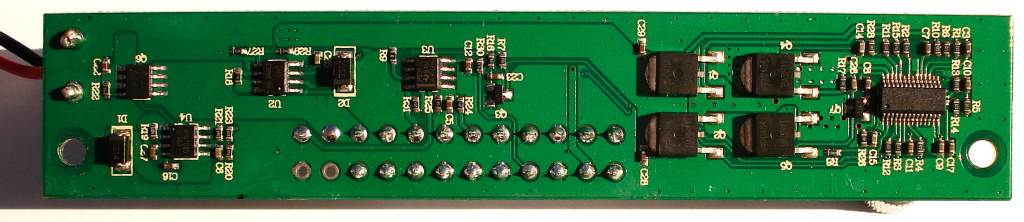

Detalle Vista Inferior del Trasformador de Tensiones de la Mini Caja AS
Ahora ya sabemos como funciona, veamos ahora las 2 opciones para alimentar a la Mini Caja AS.

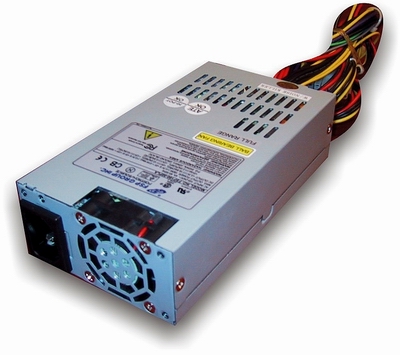

Fotografía genérica de una Fuente Flex-ATX (no suministrada) (OPCIÓN-1)
Esta es Fuente de Alimentación completa, concretamente de 140W, que ya suministra directamente a la placa base las 3 famosas tensiones +12V, +5V y +3.3V medinate su molex ATX de 20 pines. Esta Fuente puede ser montada en el interior de nuestra Mini Caja AS, desmontando el cable de toma de corriente del Transformador de Tensiones y eliminando de la caja el Transformador de Tensiones (ya que, como es lógico, ya no nos hará falta).

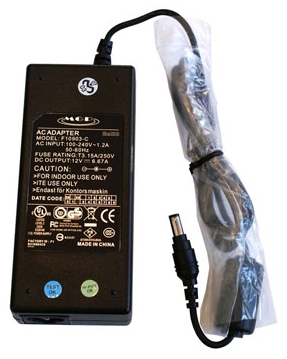

Fotografía detalle del Transformador de Corriente AC (no suminstrado) (OPCIÓN-2)
Este es el tranformador que nos suministra únicamente los 12V al Transformador de Tensiones de nuestra Mini Caja AS

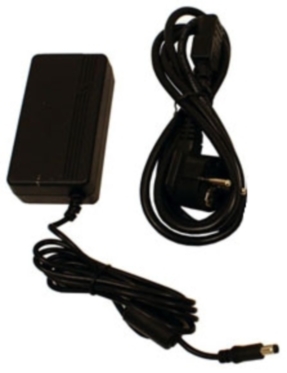

Fotografía del Transformador de Corriente AC (no suminstrado) (OPCIÓN-2) y su Cable de Alimentación
Esto es lo único que nos hace falta para encender nuestro futuro mini ordenador y la potencia que nos debe suministrar estará en función de lo que le conectemos y de la placa base que montemos, que recordemos, rondará una media de unos 120W. ICARICIO es una de las marcas que fabrica estos productos. Podéis consultar en su página web para más información.
– Resumiendo, tenemos 2 opciones para alimentarla:
- Opción 1: con la Fuente de Alimentación Flex-ATX.
- Opción 2: con el Transformador de Tensiones (instalado en la Mini Caja AS) + el Transformador de Corriente AC (no suministrado).
La «Opción 1» es muy común dentro de las carcasas tipo barebone, que son cajas algo más grandes que ésta.
Si os dais cuenta, la «Opción 2» no es más que la «Opción 1» pero con 2 piezas separadas (digamos que la fuente de alimentación está dividida en dos piezas separadas, una externa y otra interna). La idea es la misma, solo cambia el diseño… Esperamos haber aclarado cualquier tipo de duda.

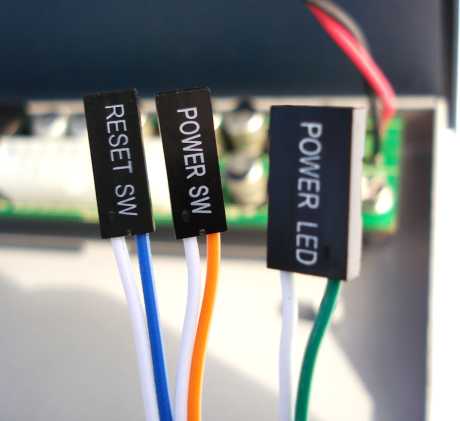

Detalle de los Conectores de los cables de conexión de los 2 Botones y del Led
Estos cables seguro que ya estáis más que hartos de verlos, así que no nos vamos a extender más en ello. Sin más distracción, pasemos ya a montar los componentes de nuestro futuro ordenador en la Mini Caja AS de BLEU JOUR…
