7. XIGMATEK NRP-PC502 500W. Cableado y Conexiones

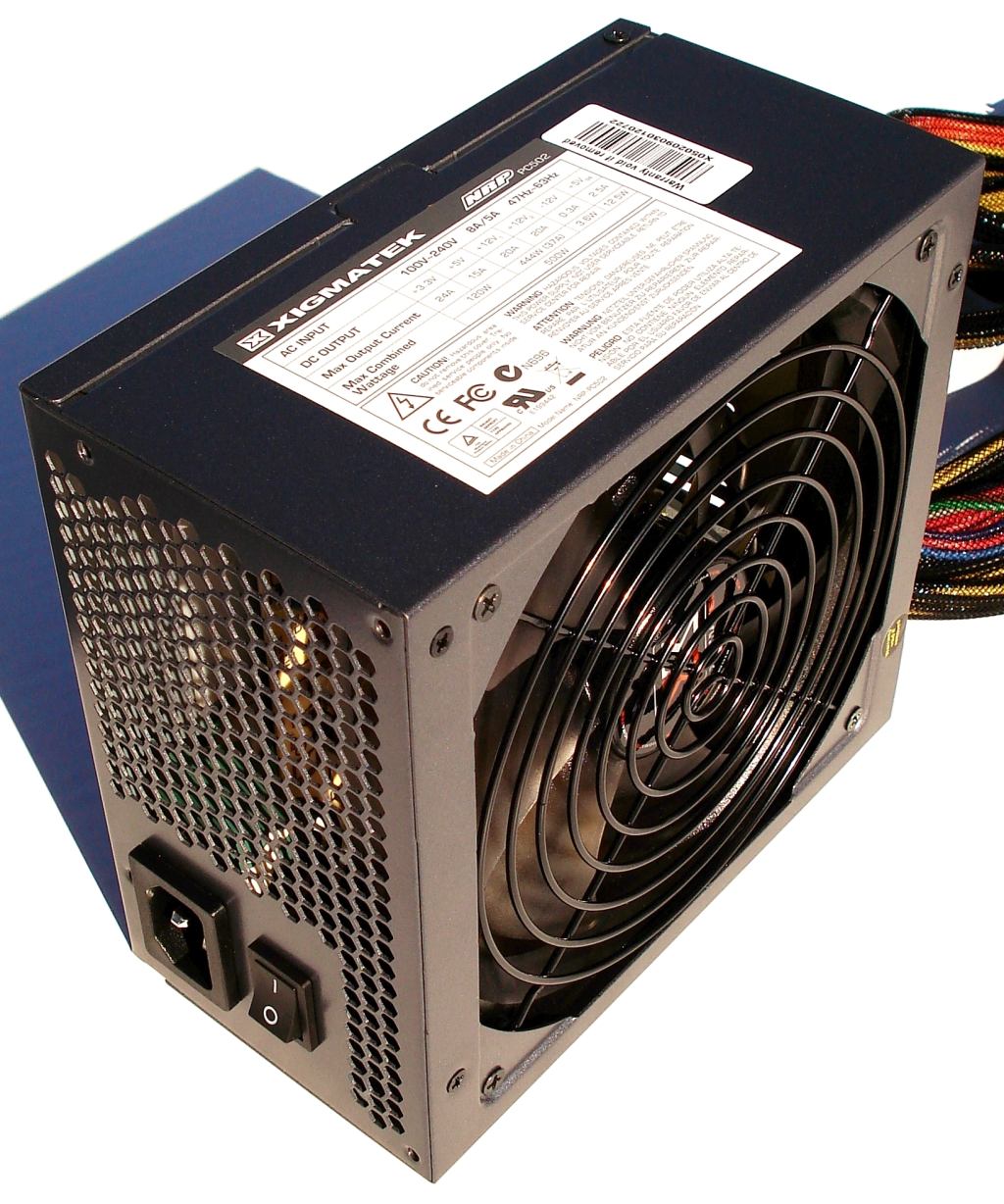

Fotografía de exposición II. Fuente XIGMATEK NRP-PC502 500W
Aquí veis las 3 caras más importantes de esta fuente. Veamos su parte trasera, que tal se comporta…

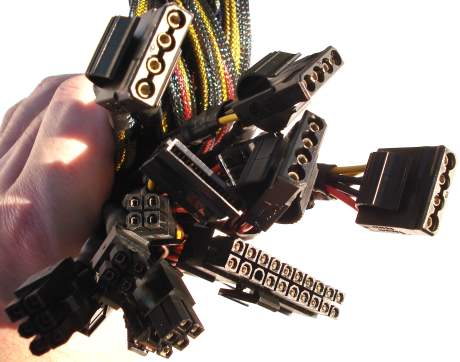

Detalle de la maraña del cableado. Conexiones varias
De entrada el cableado todo junto abulta bastante. Esto puede indicarnos de forma indirecta si la fuente es de calidad en general, ya que si trae pocas conexiones, poco podremos sacar de ella.

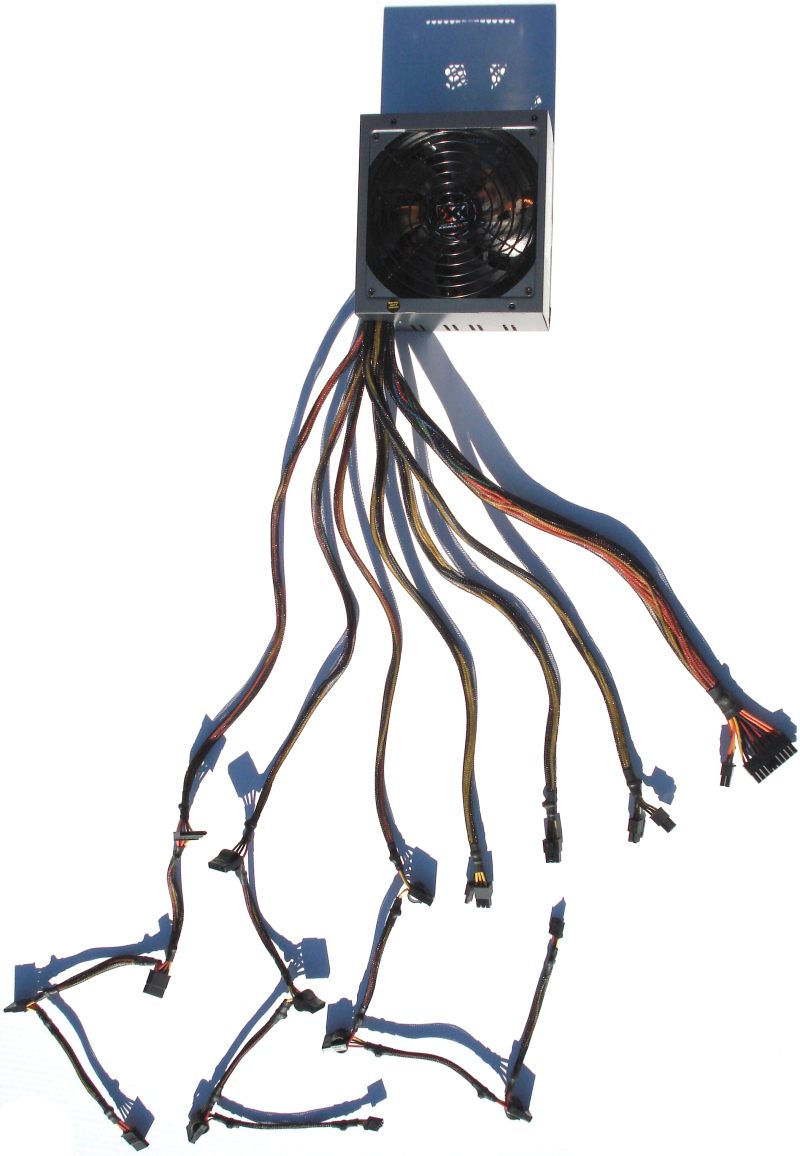

Fotografía en «Modo Medusa«. Fuente XIGMATEK NRP-PC502
Este es el aspecto de la fuente con el cableado desplegado. Podéis ampliar la fotografía para verlo más detallado. Veamos de derecha a izquierda cuáles son estos cables, que contando, nos salen hasta 7 prolongaciones…
Detalle del molex SATA. Prolongación 1
4 conectores SATA. Medidas: 450mm + 150mm + 150mm + 150mm
Detalle del molex para disquetera. Prolongación 2 y 3
Este es el extremo de las dos prolongaciones siguientes, 2 y 3.
Detalle Molex 4 pines. Prolongación 2 y 3
Tenemos hasta 2 x 3 Molex de 4 pines. Medidas: (450mm + 150mm + 150mm + 150mm) x 2.
Detalle Molex 6 + 2 pines para PCIe. Prolongación 4
Podemos combinar los 6 o los 8 pines para aumentar su conectividad.
Detalle Molex 6 pines para PCIe. Prolongación 5
Así tenemos hasta 4 combinaciones posibles, según nos demande nuestra tarjeta gráfica:
- Una conexión de 6 pines PCIe
- Una conexión de 8 pines PCIe
- Dos conexiones de 6 pines PCIe
- Una conexión de 6 pines + otra de 8 pines PCIe
Medidas de las prolongaciones 4 y 5: ambas de 450mm.
Molex 4 + 4 pines de +12V para CPU. Prolongación 6
Según necesidades de nuestra CPU, podemos conectar los 4 o los 8 pines a nuestra Placa Base. Medidas: 450mm.
Molex de 20 + 4 pines para Placa Base. Prolongación 7
Podemos conectar solo los 20 pines o los 24 pines según Placa Base. Medidas: 450mm.
Aún siendo una fuente de alimentación con tan solo 500W reales, posee todo tipo de conexiones para alimentar cualquier cosa no muy tragona. Todo el cableado viene enfundado hasta los extremos, y eso se agradece. Sus conexiones son firmes y de buena calidad, sin estar bañadas en oro. Hemos contado un total de hasta 16 conexiones, una cifra más que notable para una Fuente de 500W. Nada más que destacar.
Pasemos a destripar la fuente, a ver qué hay en su interior…
