8. XIGMATEK NRP-PC502 500W. Circutería Interior
¡Veámosla por dentro! Para ello toca desarmarla, quitando hasta 6 tornillos, 4 de su cara inferior y otros 2 en lo dos laterales, derecho he izquierdo. Hemos de reconocer que nos ha costado lo suyo desarmarla, ya que estaba fuertemente fijada en sus extremos y hay que tener sumo cuidado al realizar esta operación…
Garantía rota.
¡Tres años de garantía a la porra! Recordamos que si nos cargamos estas pegatina hemos perdido la garantía, aunque no desarmemos la fuente.

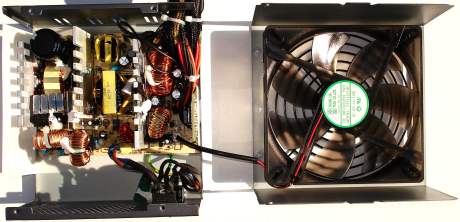

Primer vistazo del interior de la NRP-PC502. Despliegue
Como es de costumbre, tenemos dos caras, la montada con el ventilador, y la parte electrónica de circutería. Veamos al detalle cada una de ellas…

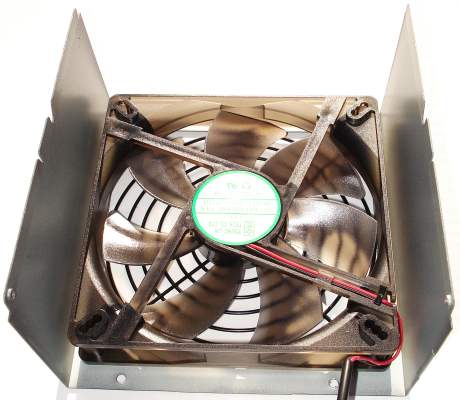

Ventilador XIGMATEK de 14 x 14 cm I. Vista superior
Destacamos su aspecto en acabado translucido de color marrón oscuro. Curioso acabado no muy visto por estos lares. Y lo típico, se alimenta de 12V y funciona hasta aproximadamente 1700 R.P.M. regulado por la propia fuente.

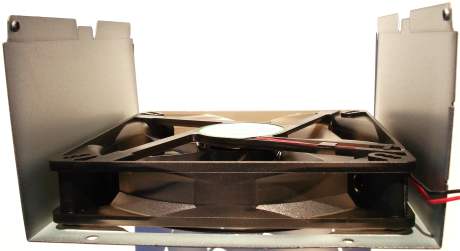

Ventilador XIGMATEK de 14 x 14 cm II. Vista de perfil
Su dimensión de perfil es la típica de estos ventiladores.
Aquí ya nos podemos detener en analizar el metal de la caja y su acabado. Vemos que su interior no está completamente pintado, preocupándose solo en el acabado exterior. Esto puede producir futura oxidación del chapado metálico por dentro. El chapado metálico nos ha resultado algo fino. Recordemos que estamos con una fuente de bajo coste, así que no vamos a exigir un grosor considerable, No obstante, está muy bien diseñada, y se encaja perfectamente y tiene mucha robustez gracias a su encaje. Esto también evita ciertas vibraciones que nos puede producir el ventilador de la fuente, y con ello evitamos ruidos.
Cara inferior de la NRP-PC502. Superficie lisa
La rejilla está montada por fuera de la caja, pero no sobresale de la superficie del chasis. Esto garantiza una superficie lisa para poder ser montado cómodamente en cualquier torre.

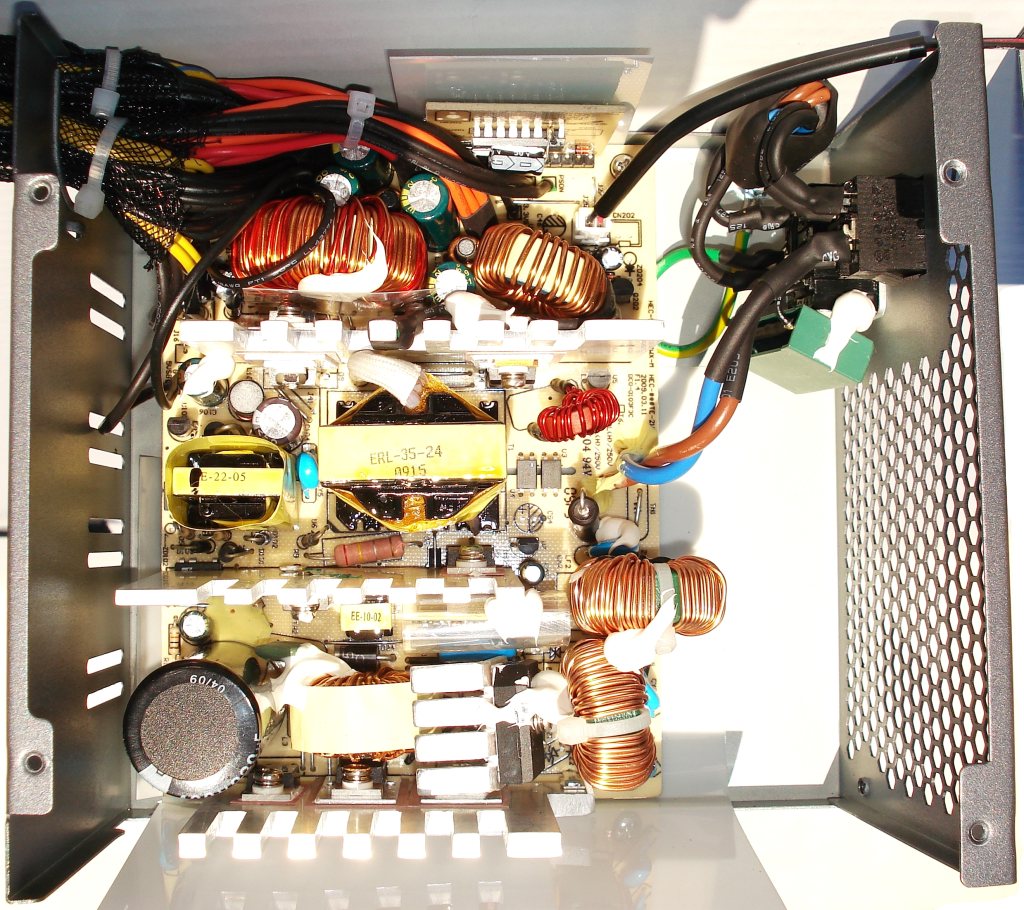

Interior de la NRP-PC502. Circutería eléctrica I
En principio nos ha llamado la atención el número de bobinas de cobre, hasta 6 bobinas, sin contar el transformador. Destacamos los condensadores japoneses, así como el PFC Activo, situado en la parte superior de la fotografía. Sus disipadores (unos 4) no son muy grandes. Tal vez nos esté indicando que no necesita de gran ventilación. Por algo será…

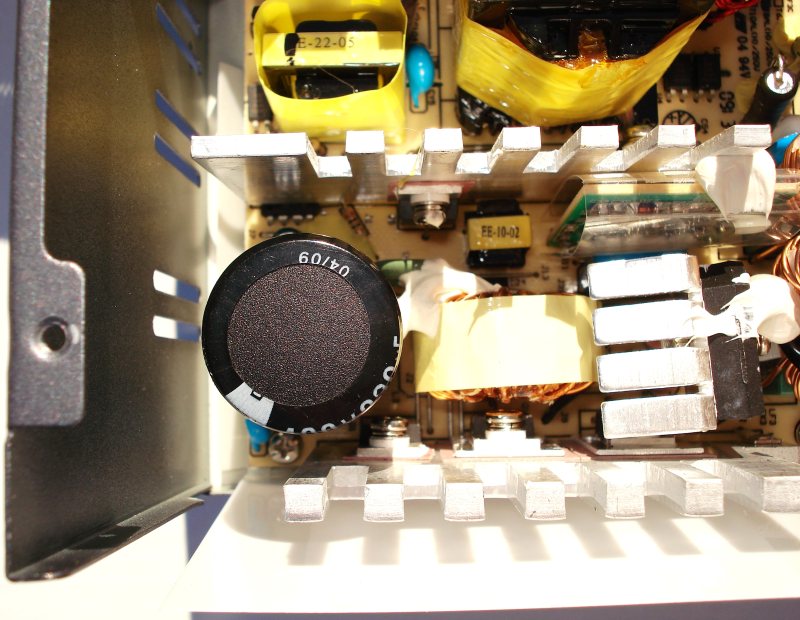

Interior de la NRP-PC502. Circutería eléctrica II
Aquí podéis ver el gran condensador japonés. Siempre es uno de los elementos más grandes de las fuentes de alimentación.
Interior de la NRP-PC502. Circutería eléctrica III
En esta toma, podéis ver el detalle de algunas bobinas, así como algunos disipadores, entre otra circutería.

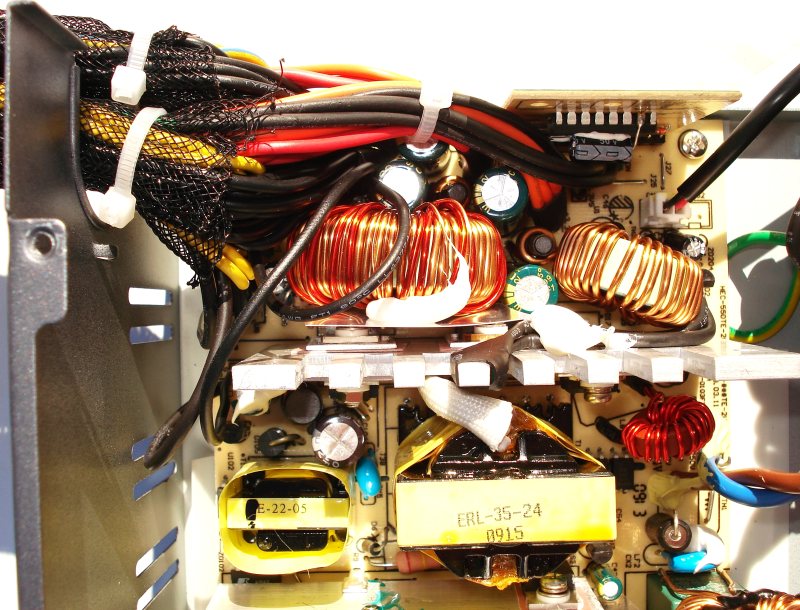

Interior de la NRP-PC502. Circutería eléctrica IV
Esta es la «zona de salida», con las tensiones ya transformadas. PFC en la parte superior derecha y cableado enfundado en la superior izquierda. Viene con 2 bridas para no tirar de ella hacia fuera. Si os fijáis, el chapado de metal está doblado hacia dentro para evitar cortes, tal como apuntamos anteriormente.

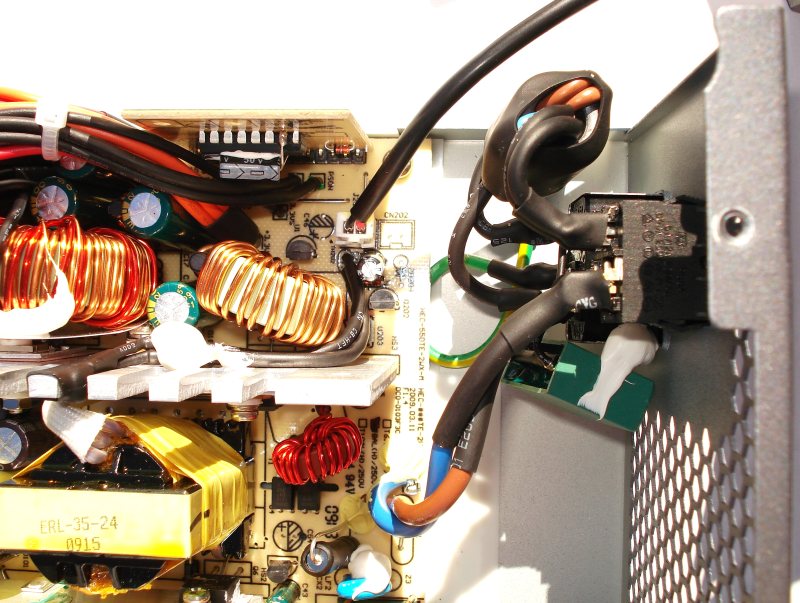

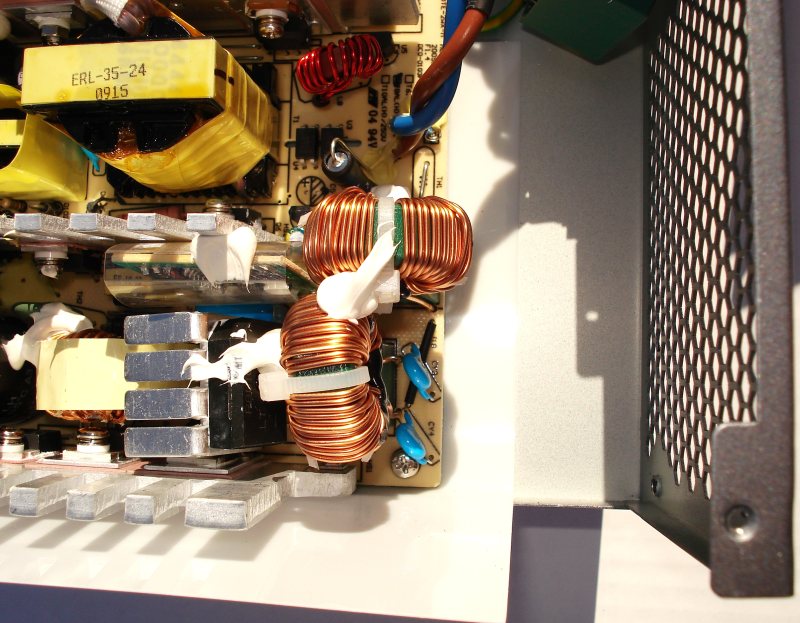

Interior de la NRP-PC502. Circutería eléctrica V
Aquí queremos señalar el conector de entrada y el interruptor, por la cara interior. Suficientemente protegido y enfundado. A parte, si os fijáis el ventilador tiene su toma de 2 pines para poder desconectar el cable sin desoldar, así puede ser sustituido por otro una vez finalizada la garantía. Así que hasta los 3 años no deberíais de cambiar el ventilador.

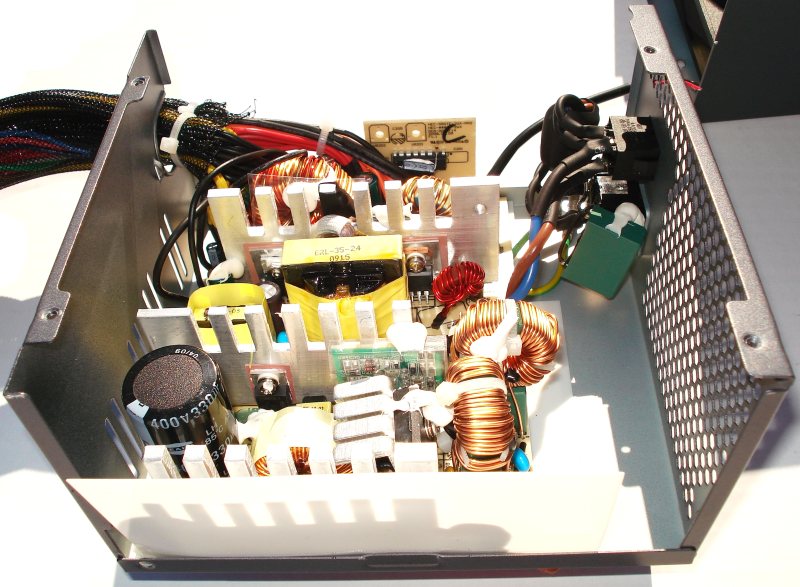

Interior de la NRP-PC502. Circutería eléctrica VI
En esta vista aérea se adivina el aislante de plastico que bordea por la parte inferior y lateral toda la placa electrónica de la fuente. Vamos a sacar dicha placa para ver que hay debajo.

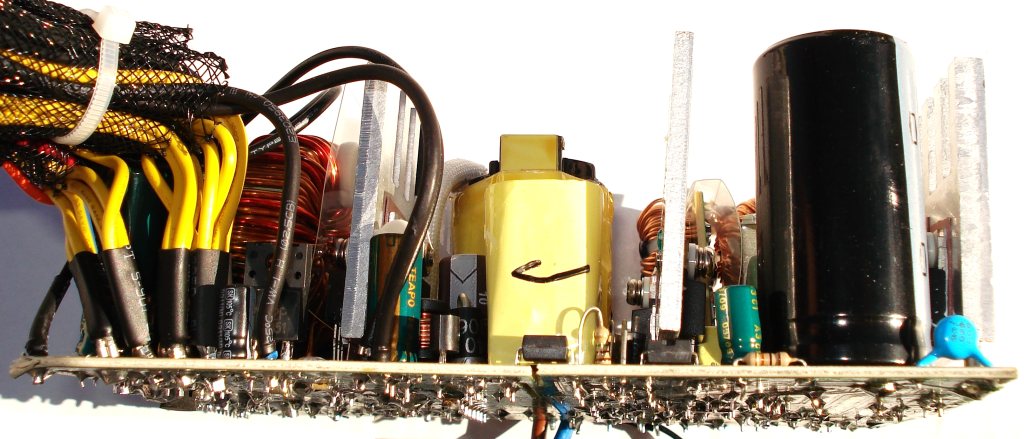

Interior de la NRP-PC502. Circutería eléctrica VII
Como podéis apreciar, este es el perfil de la placa electrónica. Aquí se aprecia como están soldados los componentes, el cableado, y la dimensión del condensador grande que recordemos, es de gran calidad japonés.

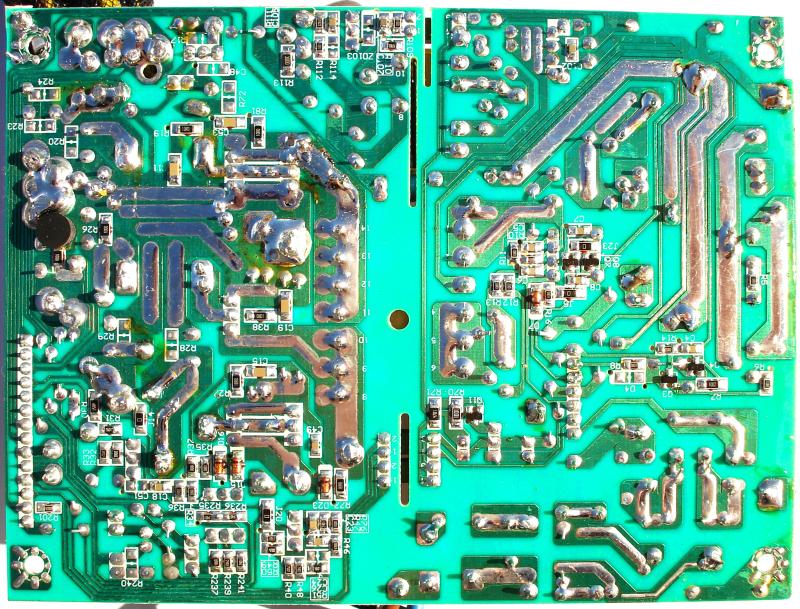

Interior de la NRP-PC502. Circutería eléctrica VIII
Hasta aquí llegamos. La placa electrónica de la fuente tiene este aspecto por su cara inferior. Se desarma quitando solo 4 tornillos, y resulta bastante difícil de desmontar. Las soldaduras son de calidad, y eso se nota. Si la ampliáis veréis que es todo estaño y no hay rebose ni decapado, ni tampoco soldaduras excesivamente gruesas. Viendo esta cara se puede sacar mucha información de la fuente.

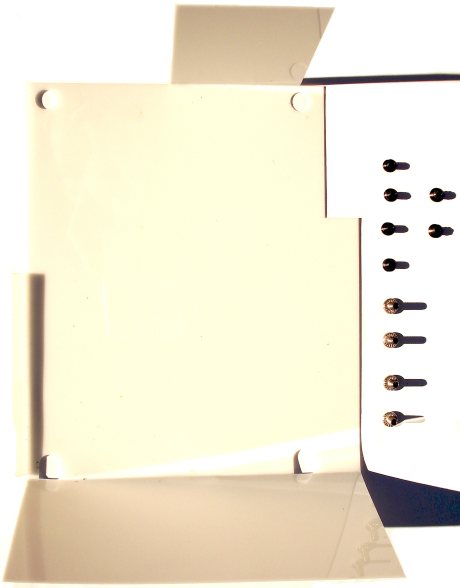

Este es el plastico aislante de la electricidad, para evitar cortocircuitos que se situa en la parte inferior de la placa soldada vista anteriormente. A la derecha vemos todos los tornillos necesarios para desarmar por completo toda la fuente, hasta 10 tornillos.
Fotografía de exposición III. Fuente XIGMATEK NRP-PC502 500W
Para terminar con el visionado general de la NRP-PC502, hemos decidido colocar una fotografía a modo de exposición general de la fuente, con su cableado medio desplegado. Así podéis apreciar bien lo que abulta.
Viendo el interior de la fuente, con solo dos cosas que hiciera el fabricante, ganaría muchos enteros con su aspecto. Una sería pintar completamente su interior. Y la otra es cambiar el color de la placa electrónica, por otro más oscuro. Este color amarillo claro le da un aspecto de poca calidad, cuando no lo es para nada. De todas formas una fuente no está hecha para ser abierta, de hecho nos lo prohíbe el fabricante. Así que deducimos que aparenta realmente lo que no es, ya que recordemos que tiene una eficiencia del 85% (uno de los motivos principales de nuestra review) y lo consigue con una circutería de este aspecto. Otras fuentes más vistosas por dentro, no tienen para nada esta virtud. Así que no os dejéis engañar jamás por el aspecto de las fuentes de alimentación en general (y mucho menos por dentro), porque os podéis llevar una sorpresa.
De todas formas su aspecto exterior nos ha gustado bastante. Así que, dejando a parte su aspecto interno y nuestros gustos personales, vamos ha pasar a nuestras pruebas de tensión, ruido, térmica y rendimiento. A ver que tal funciona la XIGMATEK NRP-PC502 de 500W…
