7. PROLIMATECH MEGA SHADOW. Montaje II
Colocación del Soporte Superior y Atornillado II. Montaje IV
Para finalizar con la fijación total del disipador, se coloca el soporte metálico superior y se atornillan mediante un destornillador de punta mediana de estrella los dos tornillos con muelle para presionar la base del disipador sobre la superficie del procesador. Veamos otra fotografía para ver cómo trabaja una vez montado.

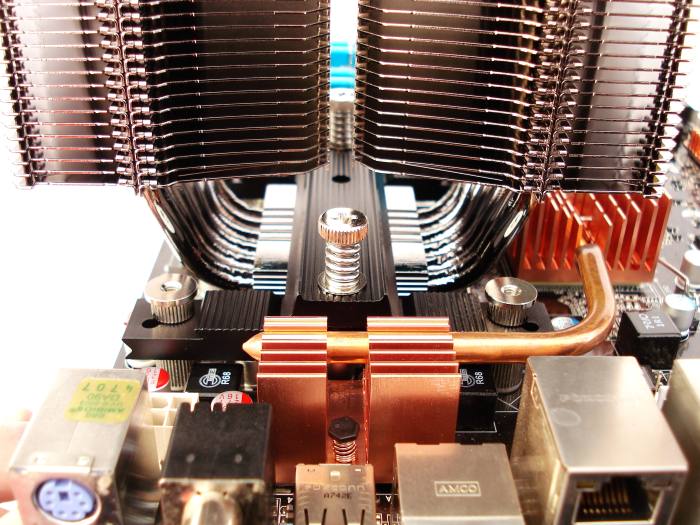

Detalle de Armado. Vista superior del Montaje
El conjunto trabaja presionando los 2 soportes paralelos hacia arriba, y el soporte transversal queda presionado hacia abajo. De manera que las 4 roscas superiores en las 4 puntas son las que sufren toda la presión que contrarresta el momento de vuelco del disipador. Un diseño sumamente sencillo y efectivo.

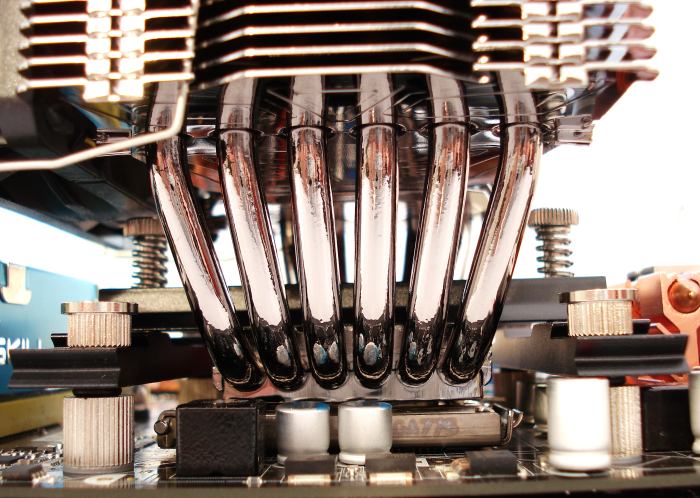

No obstante, hemos tenido un pequeño problema de montaje. Y es que tal y como veréis en la fotografía, hemos tenido que poner las 4 gomas antideslizantes negras debajo de los 2 soportes paralelos, cuando deberían ir arriba de ellos. Nuestra intención era ganar algo de altura a causa de un condensador que casi nos topa con uno de los 2 soporte paralelos (derecha de la fotografía). Así que podemos jugar un poco con las piezas según nos convenga. Veamos como nos queda el montaje del disipador…

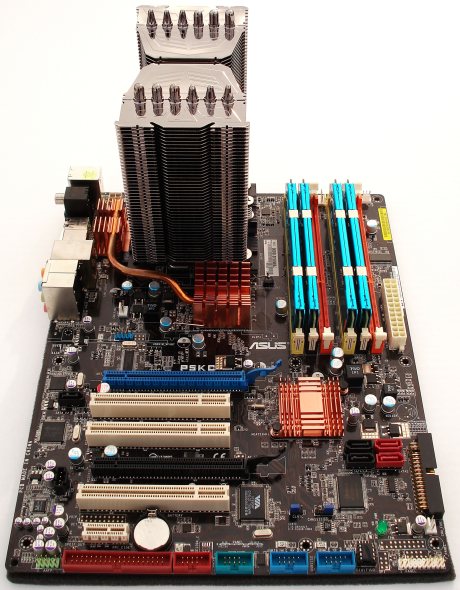

Disipador ya montado I. Vista transversal
¿Qué…? ¿Os gustan las Torres Gemelas?

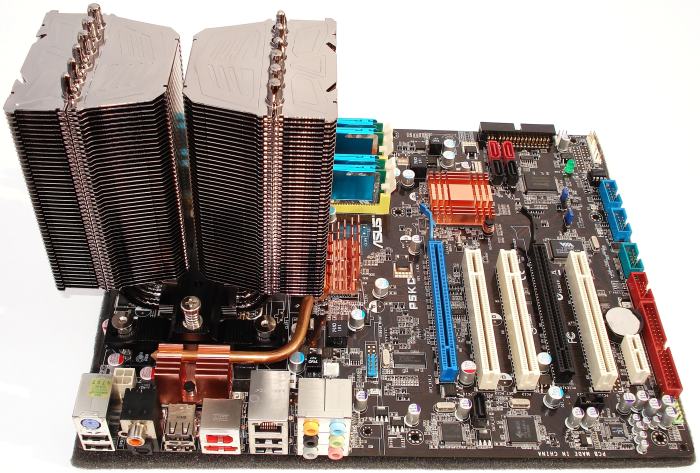

Disipador ya montado II. Vista longitudinal
…o ¿veis algún Transformer por ahí? je je!! bromas aparte. Es evidente que el disipador canta que no veas. Y es que es todo un lujo ver una cosa de estas montada en una torre.
Su montaje ha estado chupado y es que en un principio parecía más complicado de lo realmente es. Veamos cómo montar el ventilador…

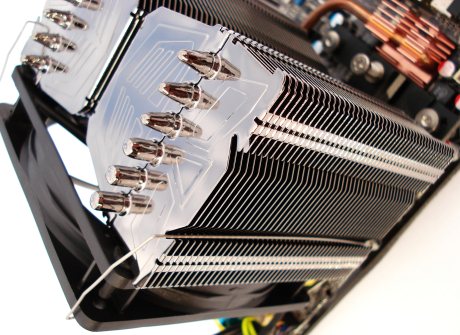

Montaje del Ventilador. Clip de Anclaje I
Hemos optado por colocar un ventilador de la marca ARTIC COOLING de 12 x 12 cm, el AF 12025 PWM, con velocidad autoregulada por el propio ventilador, oscilando entre las 400 hasta las 1500RPM. Encarando el ventilador, se queda fijado sin posibilidad de moverse gracias al diseño del lateral de las aletas, con un rebaje en forma de escalón de 90º a ambos lados del ventilador. Éste se fija mediante 2 clips simétricamente por los laterales según muestra la fotografía.

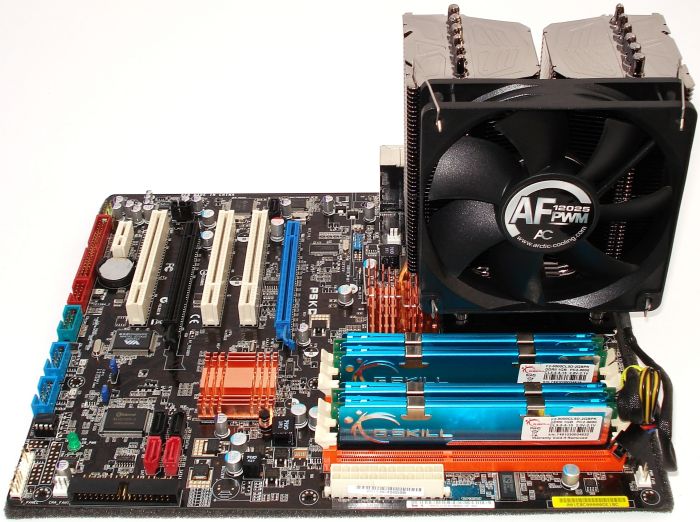

Vista final del Montaje. Clip de Anclade II
Aquí veis el frontal del ventilador conforme abrazan los clips al ventilador en sus 4 puntas. Para finalizar, una cosa muy importante y que algún despistado suele dejar sin hacer: conectar el conector FAN de 4 pines en la Placa Base en su toma correspondiente.
Finalmente queda ya todo preparado para montar el conjunto ya en nuestra torre: primero la memoria RAM, después el procesador con la pasta térmica, seguido del disipador MEGA SHADOW y finalmente el ventilador, que recordemos, no viene incluido en el producto. Vamos a practicar una prueba de rendimiento a este disipador, a ver que tal se porta…
