Review CPU Cooler NOCTUA NH-U12P SE2 al detalle

7. NOCTUA NH-U12P SE2. Montaje I

Para su montaje hemos optado por utilizar una de nuestras Placas Base, la Gigabyte GA-MA785GMT-UD2H, esta vez con Socket AM3.

Por comodidad de montaje, aconsejamos colocar desde ya la memoria RAM en sus slots correspondientes.

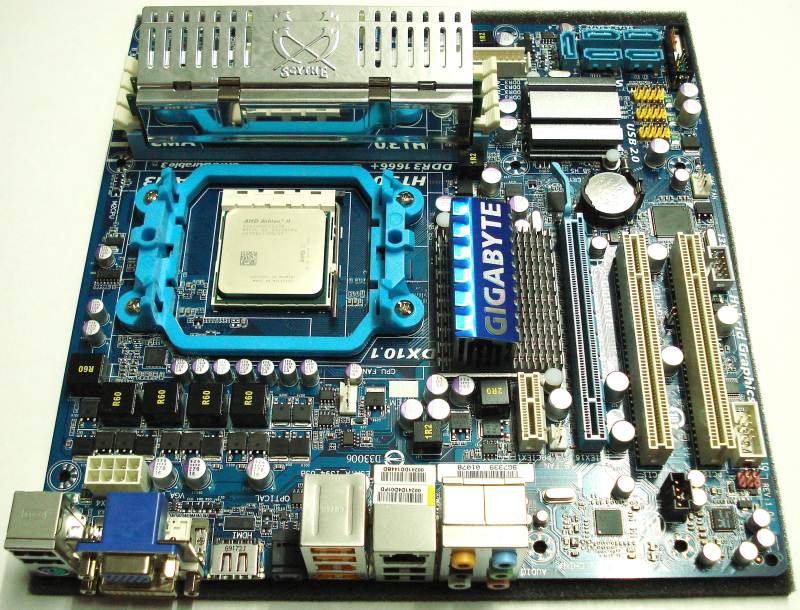

Placa Base Gigabyte GA-MA785GMT-UD2H. Montaje con Socket AM3

Nos colocamos nuestra esponja en la parte inferior de la placa base, para manejarnos con ella mejor, y no rallar nuestra superficie de la mesa de trabajo, y más bien no dañar la Placa Base por detrás.

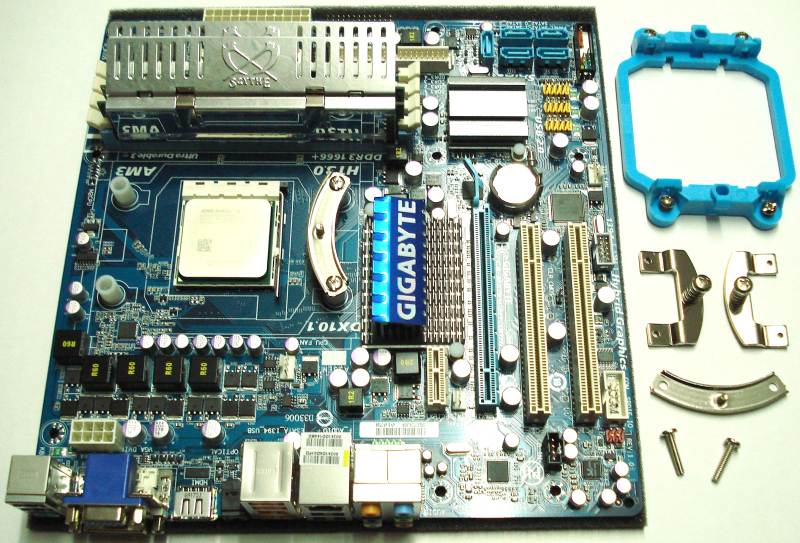

Placa Base Gigabyte GA-MA785GMT-UD2H. Desarme del Socket y armado del Kit de montaje para AMD

Como podéis ver nos desprendemos del soporte de plástico azul del Socket AM3 que sirve para fijar los disipadores más genéricos del mercado. Y, seguidamente, sin desprendernos de la parte inferior colocamos las piezas del Kit para AMD.

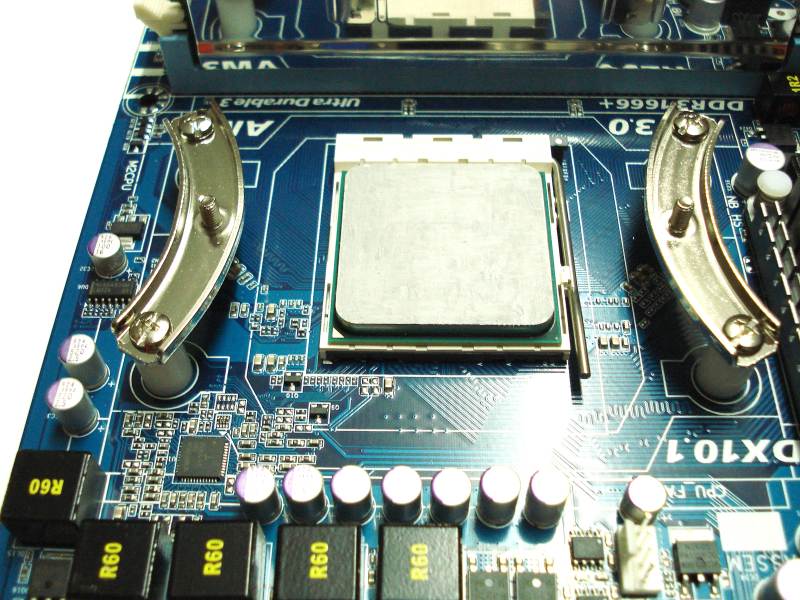

Socket AM3. Armado del Socket con el kit de montaje AMD de NOCTUA

Sencillo, ¿no? Colocamos los 4 tubos de plástico, los dos montantes metálicos y atornillamos 4 tornillos, 2 por montante, para fijarlos bien. Colocamos ya el componente térmico que nos facilita NOCTUA. Como siempre aplicamos una gota en el centro y la esparcimos por toda la superficie, formando una capa muy fina de dicho compuesto. Si os resulta más fácil, desmontar el procesador del Socket, aplicad la pasta y luego lo volvéis a montar.  Ya tenemos la parte de la Placa Base preparado.

Detalle fijación de los anclajes en la Base del NH-U12P

Ahora toca coger la base del disipador y por la parte inferior atornillar otros 4 tornillos para fijar los clips de anclaje que servirán para presionar la base sobre el procesador, montado en el Socket AM3

Detalle Base del NH-U12P ya fijada I

Solo nos queda atornillar los dos tornillos grandes con muelles para fijar y estancar el disipador por su base. Ahora explicaremos por qué el diseño de este kit está correctamente implementado. Si os fijáis, los dos brazos de cada montante presionan hacia abajo por ambos laterales de la base, y su atornillado con ésta está realizado por la cara inferior, así estos tornillos de fijación no tiran, sino que solo fijan, haciendo más robusto el montaje, dejando que presione el metal. Dicho de otro modo, si esos 4 tornillos se desprendieran, cosa casi imposible, el sistema no sufriría cambios, seguiría aún presionando. Los únicos tornillos que sufren son los 4 que tiran del Socket, estos ya son más largos y de mayores dimensiones, para reforzar estas zonas. No obstante el disipador no es tan grande ni pesa tanto como para preocuparnos demasiado. Pero éste es un kit que puede servir para varias series de disipadores, y es una ventaja añadida al diseño.

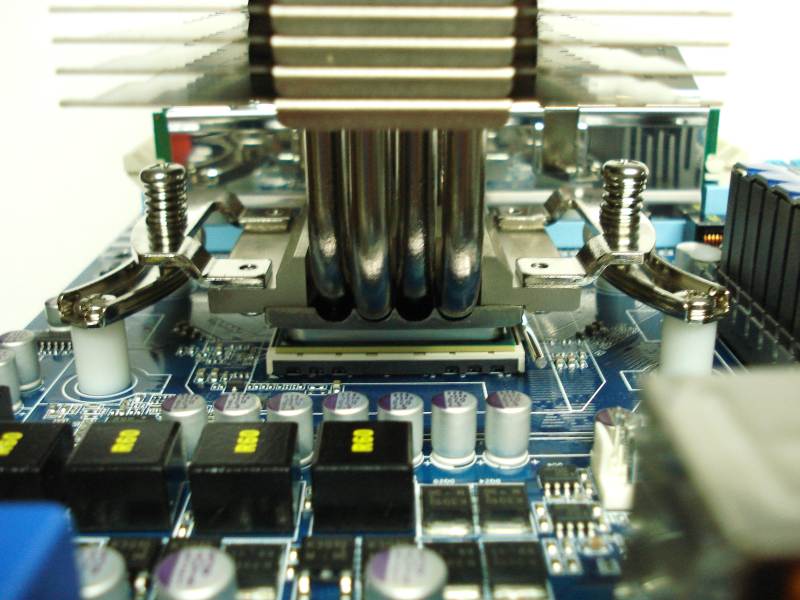

Detalle Base del NH-U12P ya fijada II

Nos gusta que no haya gran cantidad de volumen metálico en esta zona baja. Cabe apuntar que han tenido el detalle de elevar lo suficiente el armado del Socket para evitar problemas de montaje con los componentes electrónicos de la Placa Base, gracias a los 4 tubos de de plástico de color blanco. En ocasiones esto puede resultar un problema, y NOCTUA lo ha salvado de forma excelente.

Veamos ahora como luce solo el disipador montado, y como debemos montar los 2 ventiladores…
