8. NOCTUA NH-D14. Disipador IV. Detalles I. Uniones
Disipador NOCTUA NH-D14. Detalle Heatpipes-Aletas
Bien, hemos visto lo importante que es el unir correctamente la base con el procesador a través del compuesto térmico. Ahora vamos a ver lo importante que también es la buena unión entre los tubos de cobre y todas las aletas de aluminio.

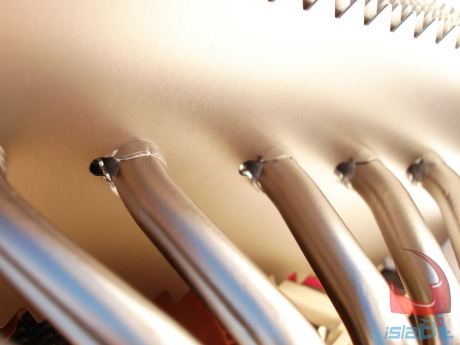

Disipador NOCTUA NH-D14. Detalle Soldadura Heatpipe-Aleta
En este caso entran 2 elementos a tener en cuenta. El puro contacto por presión del orificio de la aleta con el tubo y la soldadura para fijar ambos cuerpos. Estos 2 elementos aseguran una buena transmisión del calor. Desconocemos (y disculpen por ello) si todas las aletas presentes estas soldadas, o solo las extremas, las dos superiores y las dos inferiores. No obstante, nos importa más la cantidad de superficie de contacto de la aleta abrazando al tubo. Cuanto mayor sea ésta mejor transmisión tendrá del calor. En principio todas las aletas aprovechan el máximo de material excedente del orificio para abrazar al tubo circularmente, suficiente para asegurar una notable transmisión del calor heatpipe-aleta.
Lo segundo a tener en cuenta es dónde ser realizan los orificios por donde pasan los tubos. Cuanto más uniformemente repartido mejor. Y este es el caso, utilizan el eje central de cada aleta para realizar los orificios de pasada y los separan lo suficiente para tener mayor reparto; ésta es la forma más lógica, como no. Si no entendéis esto imaginad el funcionamiento del riego sanguíneo de vuestro cuerpo. Al tener el corazón algo descentrado, no riega igual la sangre (calor) por todo el cuerpo. Aquí se intenta evitar esto a toda costa. Todo tiene que estar compensado, como en una balanza.

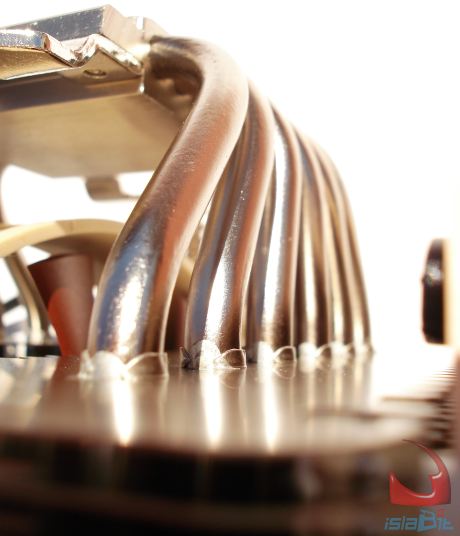

Disipador NOCTUA NH-D14. Detalle unión Base-Heatpipes I
Esto que estáis viendo en la fotografía se adivina que es por el propio doblaje de cada tubo. Es importante que los tubos estén perfectamente unidos a la base. Pero aquí en las salidas de cada tubo no ocurre eso, entendemos que en su interior su acople es total. Aquí este acabado se podría mejorar. Ampliemos aún más la fotografía…

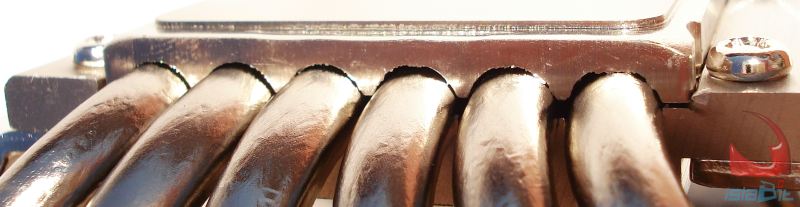

Disipador NOCTUA NH-D14. Detalle unión Base-Heatpipes II
Los tubos son plenamente planos en su eje hasta su salida y a partir de ahí se curvan. No nos acaba de gustar este apartado y es la primera pega que le hemos encontrado al disipador. Hasta ahora todo estaba perfectamente ejecutado. Puede que no influya apenas en el rendimiento, pero en su acabado algo sí se nota.

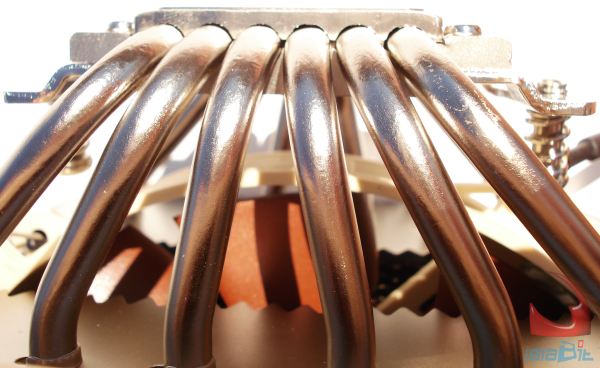

Disipador NOCTUA NH-D14. Detalle alineación Heatpipes
Vemos que los tubos no hacen ninguna curvatura rara. Siguen la misma alienación tal y como habíamos apuntado anteriormente para repartir mejor y equitativamente la transmisión de calor.

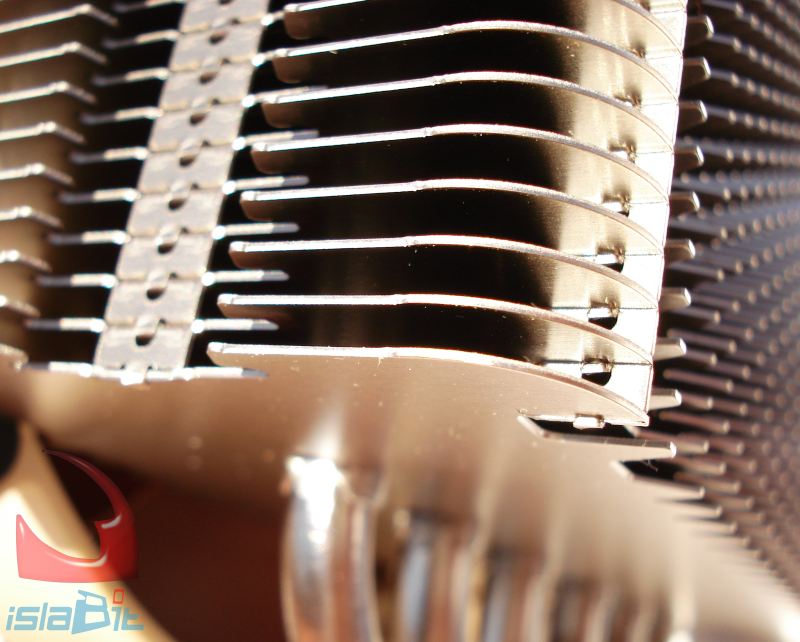

Disipador NOCTUA NH-D14. Detalle Aletas
Cada aleta es de un grosor considerable ayudando así a aumentar la robustez del disipador. Cada una, tiene 6 lengüetas que sirven como «pilares» de separación entre ellas. De manera que entre estas lengüetas y los propios heatpipes se consigue que todas permanezcan fijas, paralelas e igualmente separadas, teniendo un total de 12 puntos de contacto. De nuevo, simplificando las cosas. NOCTUA hace esto estupendamente, se nota que tiene un buen equipo de ingenieros detrás. Inventamos una sola aleta y la multiplicamos tantas veces como sea necesario para cubrir el disipador, y todas con el mismo proceso de fabricación.

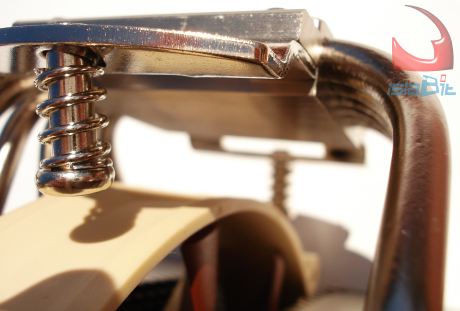

Disipador NOCTUA NH-D14. Detalle montante para SecuFirm™2 I
Estos son los montantes que ya nos vienen atornillados de fábrica, uno por cada extremo, en total 2 montantes fijados cada uno por 2 tornillos.

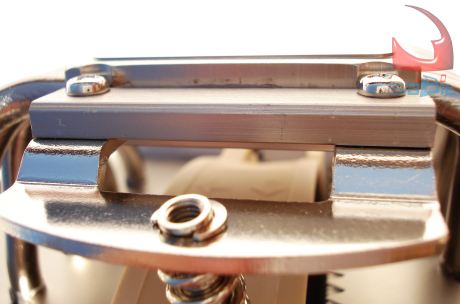

Disipador NOCTUA NH-D14. Detalle montante para SecuFirm™2 I
Este tipo de piezas tenemos entendido que se repite en todos los disipadores para cpu de NOCTUA. Si tenemos un buen diseño, para qué inventar otro. Solo debemos, si cabe, mejorarlo. Desde islaBit recordamos la labor que NOCTUA está llevando a cabo con sus clientes, ofreciendo gratuitamente su kit de ampliación para el SecuFirm™2 llamado «NM-A90 Upgrade-Kit» para algunos de sus disipadores. Ahora solo falta que las demás marcas tomen ejemplo y hagan lo mismo y a su vez, que NOCTUA siga este camino en sus futuros diseños de disipadores para CPU, consiguiendo la mayor versatilidad posible en la orientación de los disipadores en los sockets de AMD.
