7. NOCTUA NH-C12P SE14. Disipador II. Base y Acabado

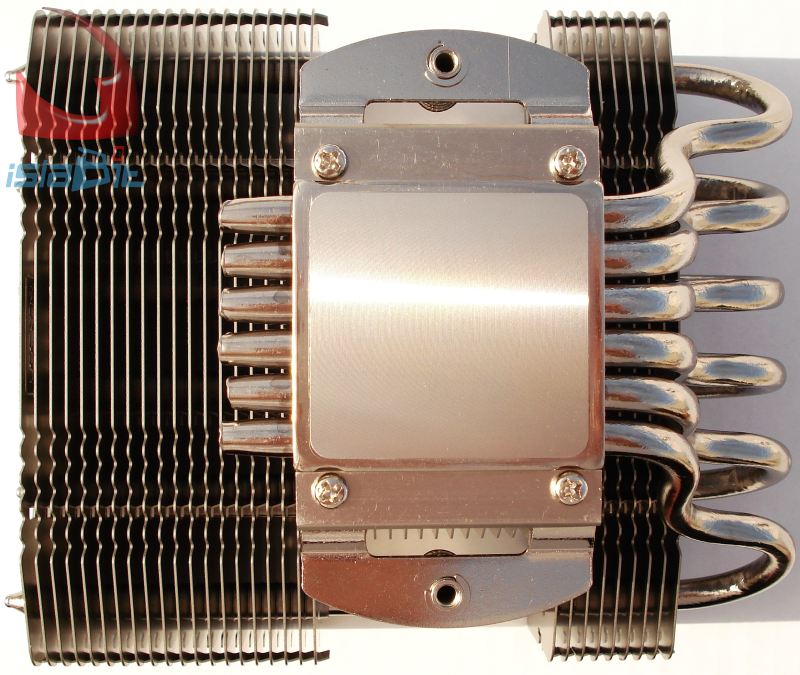

Disipador NOCTUA NH-C12P SE14. Vista inferior
¡Qué preciosidad de disipador! Al final no hay más remedio que decirlo. Aquí podemos ver todo el dibujo inferior del mismo. Cómo está unida la base a través de los tubos, haciendo una «montaña rusa» hasta unirse con los aletas.

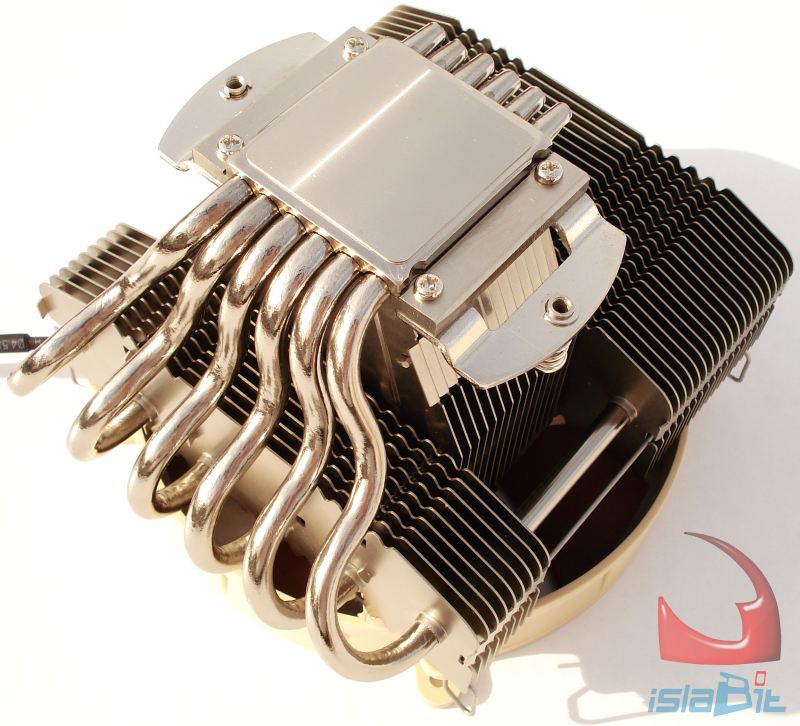

Disipador NOCTUA NH-C12P SE14. Vista inferior en perspectiva I
Vamos a ver esta vista con el ventilador montado. Si os fijáis, el ventilador no sobresale más de lo suficiente para conseguir el mayor caudal de aire en todas las aletas.

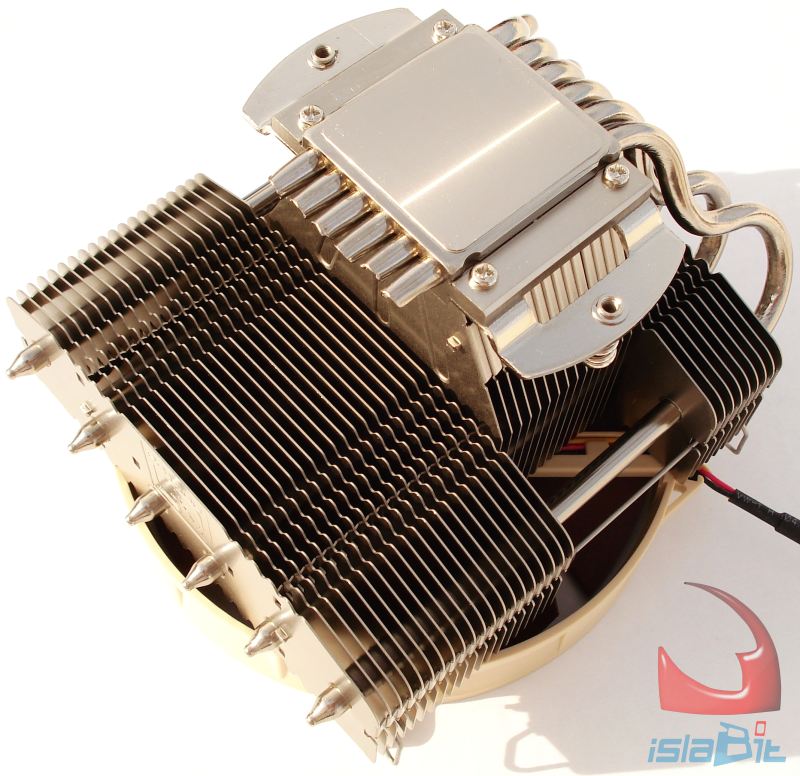

Disipador NOCTUA NH-C12P SE14. Vista inferior en perspectiva II
Lo que más destaca, y aquí se ve perfectamente, es el caudal de aire que puede pasar en el hueco lateral. Si dividimos a ojo el disipador en 12 partes, 2 de ellas están libres para permitir el paso del aire. Su excelente acabado empieza a notarse por la vistosidad de las fotografías.

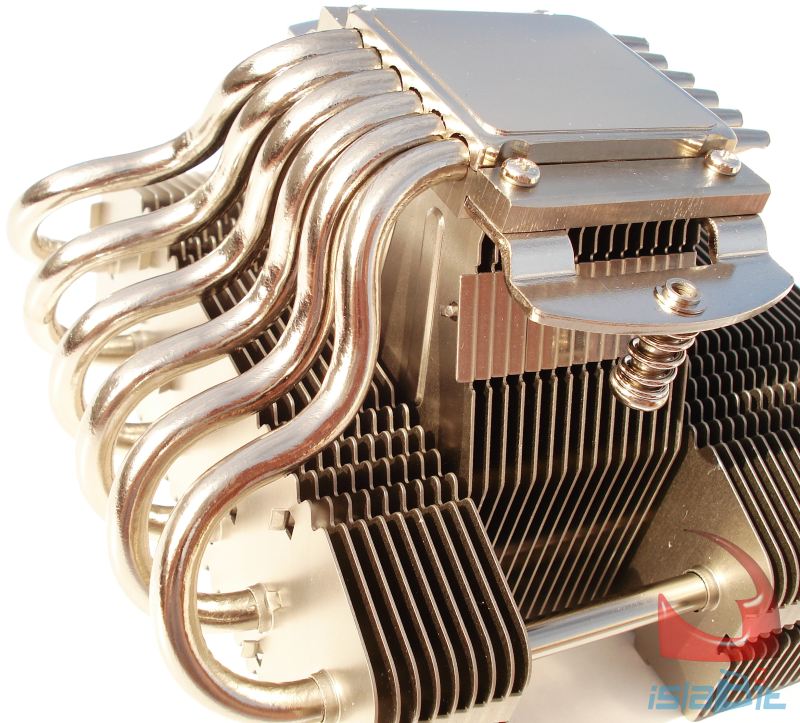

Disipador NOCTUA NH-C12P SE14. Base y Heatpipes
Centrándonos ya en su base y en su construcción, vemos que ésta difiere ligeramente con la base del los disipadores de NOCTUA que montan los ventiladores perpendiculares a la base. En esta ocasión Tenemos dos partes, que atrapan los tubos, pero la parte superior no está libre, sino que en ella directamente se monta el cuerpo que sostiene a todo el disipador por su parte central, a través de 15 aletas que crecen hasta la parte superior del disipador. Los 2 tubos laterales son los que menos trabajo realizan de los 6, por no estar cubiertos por completo por todas las aletas.

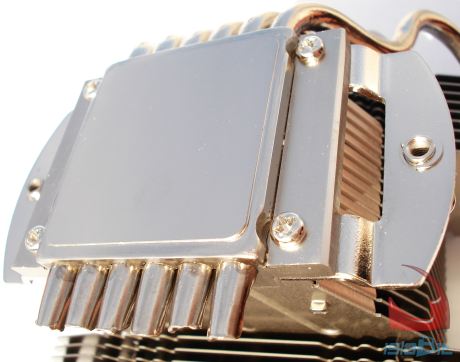

Disipador NOCTUA NH-C12P SE14. Base I
No vamos a distraernos demasiado en el acabado o tratamiento de su base, ya que es la misma que NOCTUA va llevando hasta la fecha en todos sus disipadores y ya ha sido explicada en nuestro análisis del NH-D14. En resumen, no luce un pulido perfecto, sino que se trata con una superficie ligeramente ondulada para conseguir mayor área de trabajo con el compuesto térmico NT-H1.

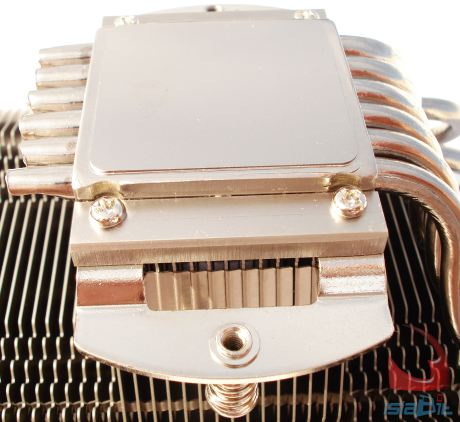

Disipador NOCTUA NH-C12P SE14. Base II
Una vez más los dos montantes laterales ya nos vienen acoplados de fábrica gracias a los 4 tornillos, que por cierto, están muy apretados. Tampoco es mucha necesidad, pero se nota que las puntas de los tubos en sus extremos no se han tratado igual que las puntas de la parte superior del disipador, quizá pequen de un acabado algo más pobre.

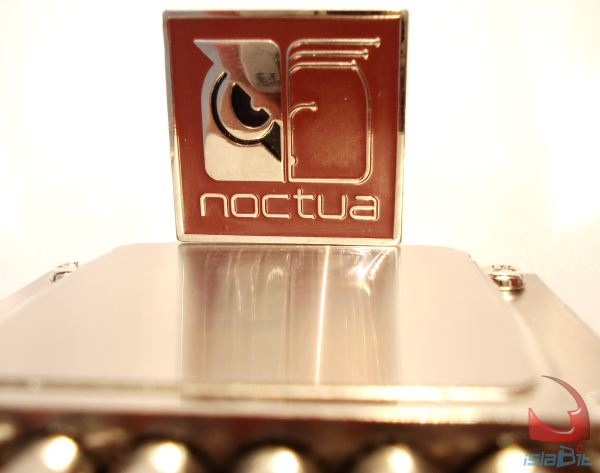

Disipador NOCTUA NH-C12P SE14. Tratamiento de la Base
Aquí, como es de costumbre, lucimos el reflejo de su tratamiento. Si lo ampliáis podréis ver las líneas ligeramente curvas que deja el tratamiento base. Los tornillos están bastante por encima de la base tratada, imposible para dañar al procesador o al Socket.»
Veamos ahora más detalladamente todos los rincones del disipador, para ver su acabado y terminación…
