9. NOCTUA NH-C12P SE14. Disipador IV. Detalles y Uniones II

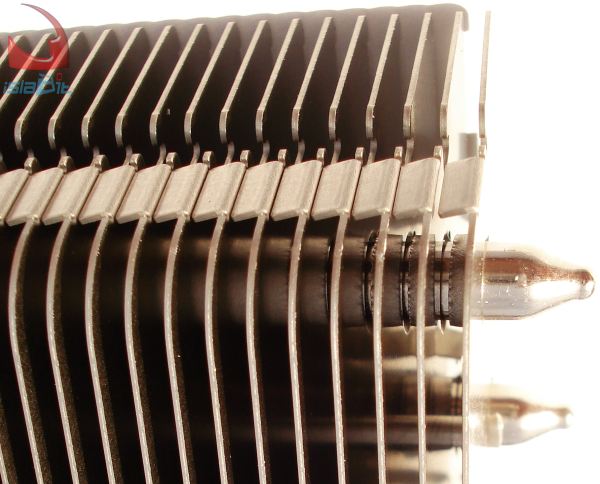

Disipador NOCTUA NH-C12P SE14. Detalle repliegues aletas. Grosor
Las aletas son de un grosor considerable, rondando el milímetro. Con esta magnitud se asegura unas aletas resistentes y de notable poder de disipación. Todas las aletas tienen los mismos pliegues, desde la primera hasta la última, a diferencia de las aletas más pequeñas.

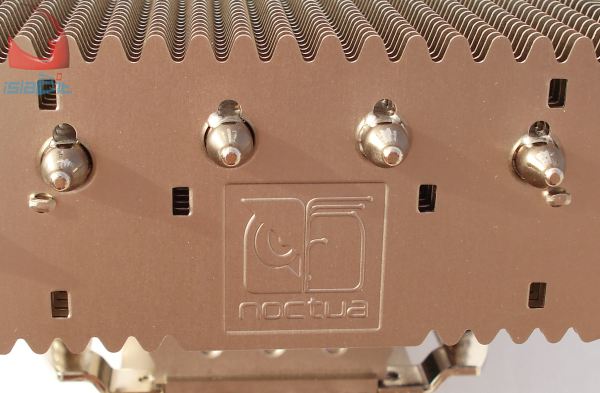

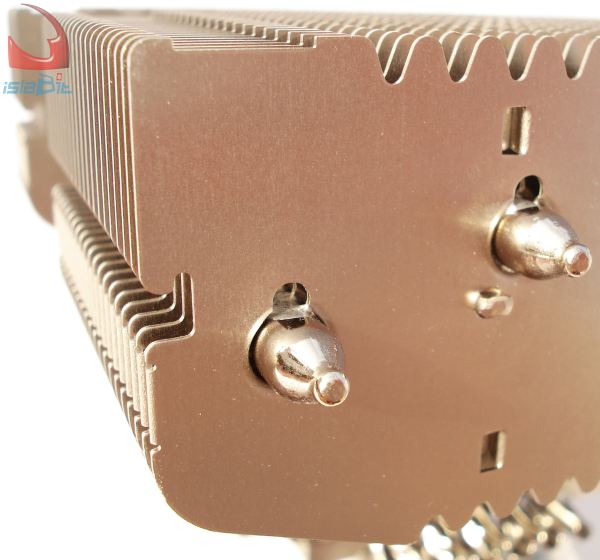

Disipador NOCTUA NH-C12P SE14. Unión Heatpiepes-Aletas. Salientes
En el frontal detallaremos las terminaciones en punta de todos los heatpipes. Es una forma sencilla de terminarlos sin que tengan ausencia de buen acabado.
Disipador NOCTUA NH-C12P SE14. Detalle contorno aletas en perspectiva
En esta cara, las uniones de las aletas al tubo van hacia dentro. El contorno se repite en todas las aletas, semejante siempre en todos los disipadores de NOCTUA hasta la fecha, con su superficie dentada, bordando con un canto redondo y finalizando con un entrante para el enganche de los clips de anclaje del ventilador NF-P14. Esta vez la superficie superior mantienes una planeidad sin bloquear el ventilador que colocaremos posteriormente, ja que éste ya no es redondo.

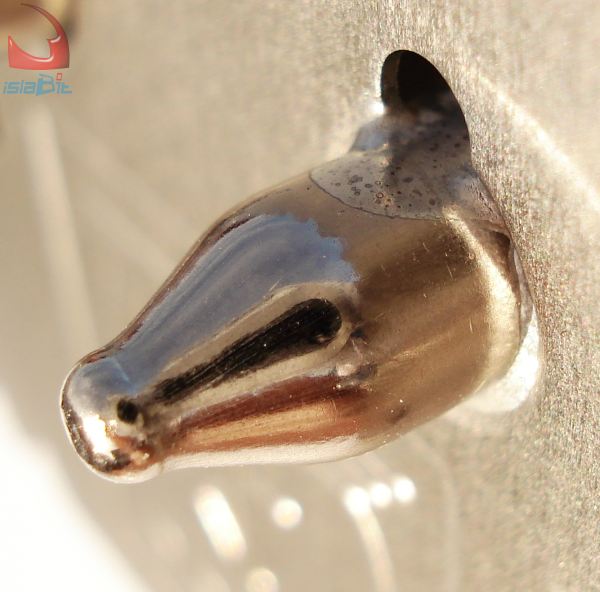

Disipador NOCTUA NH-C12P SE14. Detalle unión Heatpipes-Aletas, salientes. Soldaduras II
Este detalle sirve para ver la soldadura de los tubos con las aletas. Parece que estén todas soldadas, aunque en realidad, desconocemos este dato.

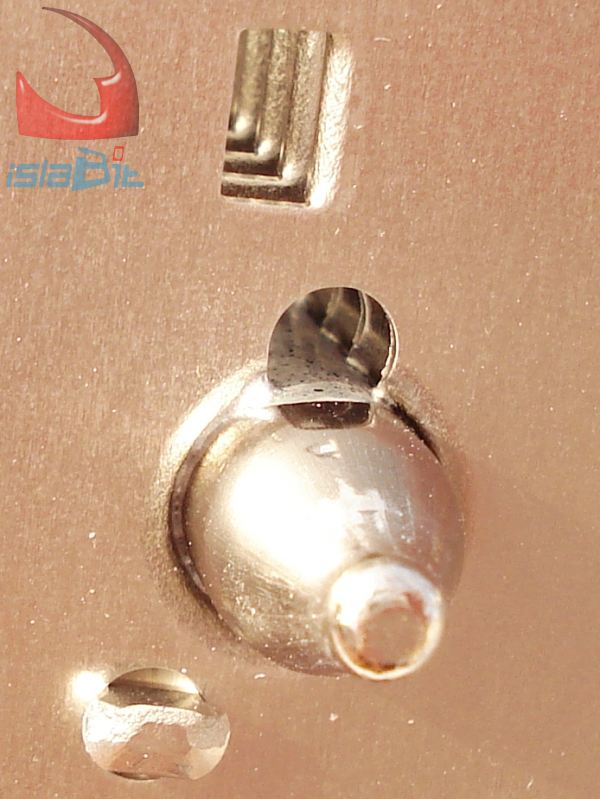

Disipador NOCTUA NH-C12P SE14. Detalle unión Heatpipes-Aletas, salientes. Soldaduras III
La soldadura es suficiente y no rebosa, garantizando una buena unión fijada. A su vez, conserva un buen acabado en toda la superficie circular de la punta.

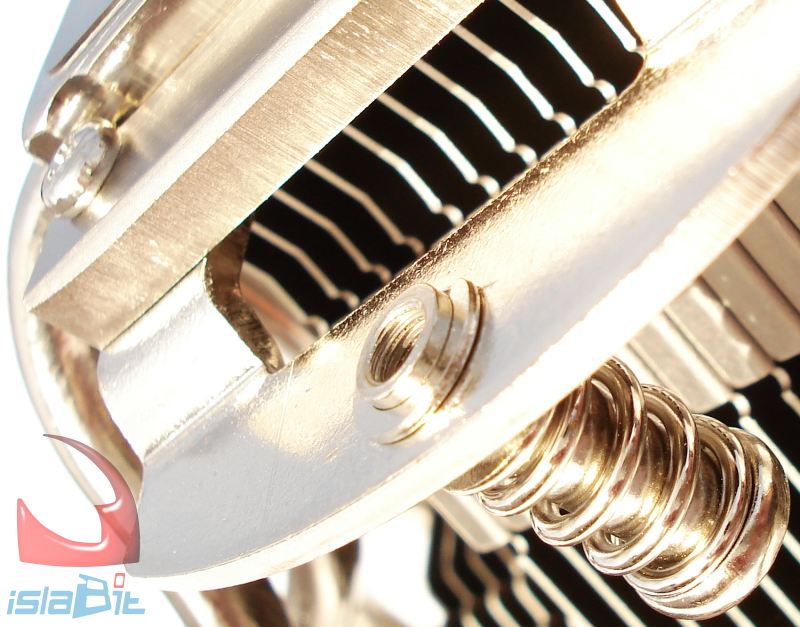

Disipador NOCTUA NH-C12P SE14. Detalle para montante SecuFirm™2 I
Hay 3 piezas a destacar en este tipo de montaje: el tornillo con rosca interna, la placa en forma de perfil en Z, y los tornillos de fijación en la frase.

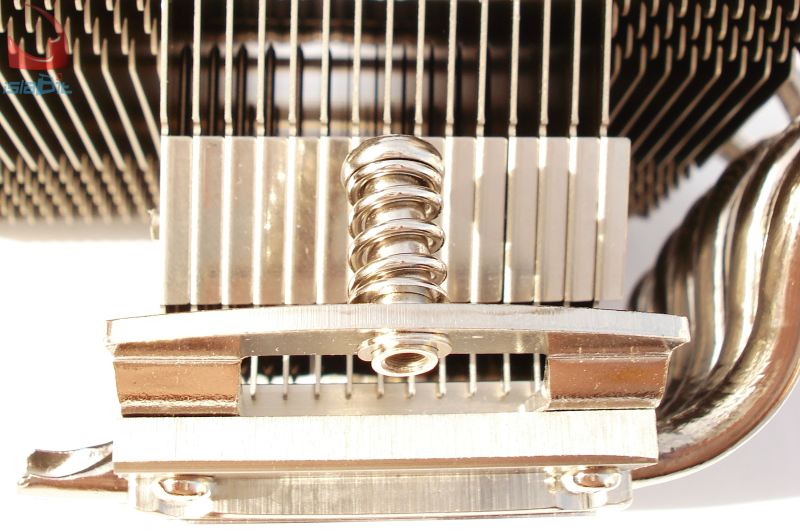

Disipador NOCTUA NH-C12P SE14. Detalle para montante SecuFirm™2 II
El muelle es robusto pero la rosca interna del tornillo tiene una función importante. Es ésta la que fija el disipador a la placa base, y sufre toda la presión del muelle.

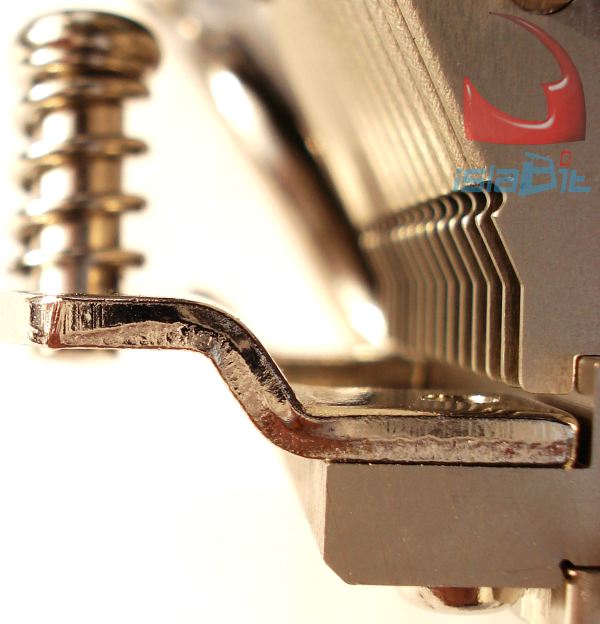

Disipador NOCTUA NH-C12P SE14. Detalle para montante SecuFirm™2 III
La pieza en Z presiona sobre la base y casi que no tiene importancia que esté atornillada a la base, ya que estos tornillos solo sirven para mantener las piezas en su posición, no sufren presión alguna. Este tipo de montaje es el que se repite en los disipadores que fabrica NOCTUA hasta la fecha. Pero esta es la cara del disipador.
Veamos ahora cómo es la parte de montaje de la placa base en la siguiente página…
