10. ANTEC TPQ 1200. Conectores de Alimentación de la Fuente II

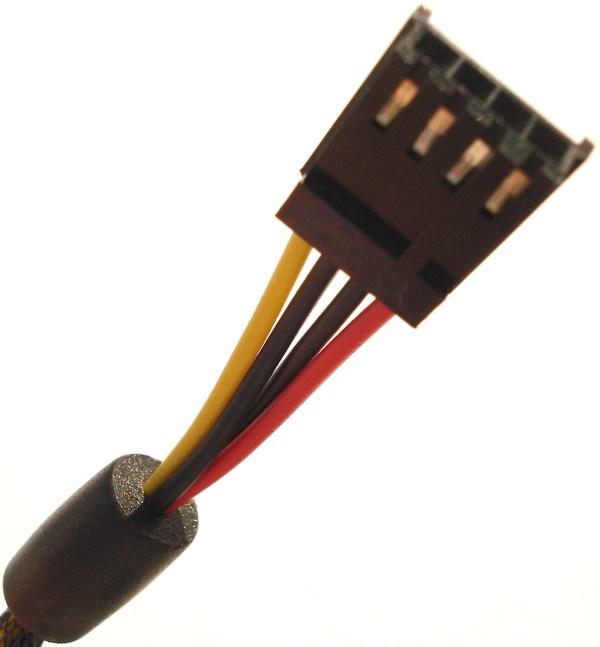

ANTEC TPQ-1200. Conector Floppy 4 Pines (x2)

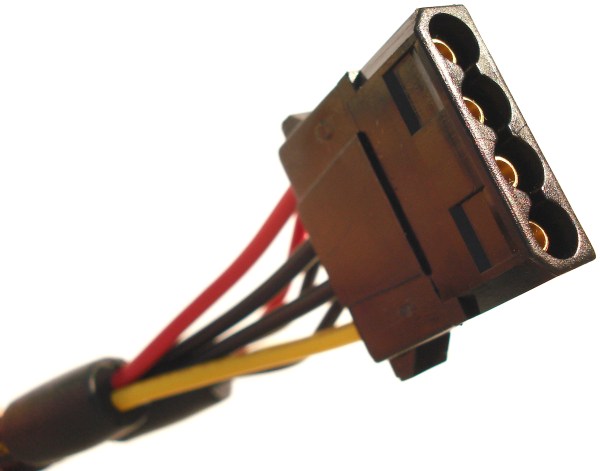

ANTEC TPQ-1200. Conector para Periféricos 4 Pines (x9)

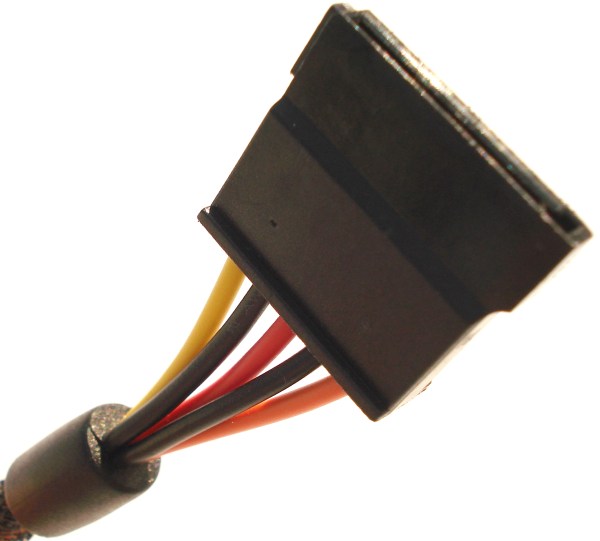

ANTEC TPQ-1200. Conector SATA (x11)

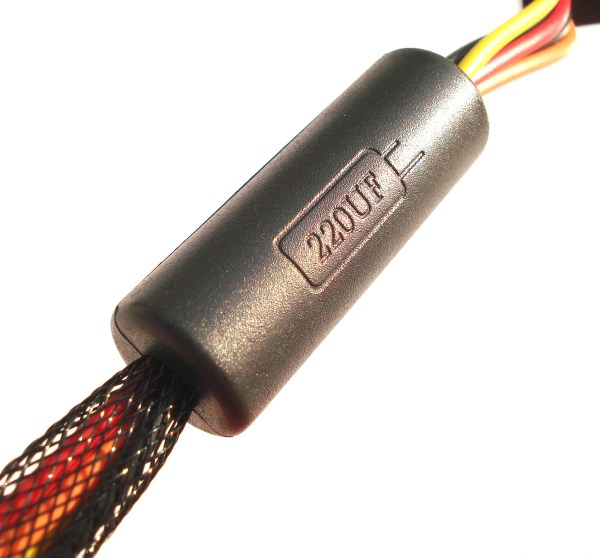

ANTEC TPQ-1200. Tecnología PowerCache de ANTEC. Capacitador 2200uf II
Este es el otro capacitador, el más pequeño. El más grande lo hemos visto ya anteriormente. Su capacidad, esta vez se reduce a los 220uf, 10 veces menor, la potencia que suministrará cada cable, tiene mucho que ver en esto.
Veamos los cables modulares…

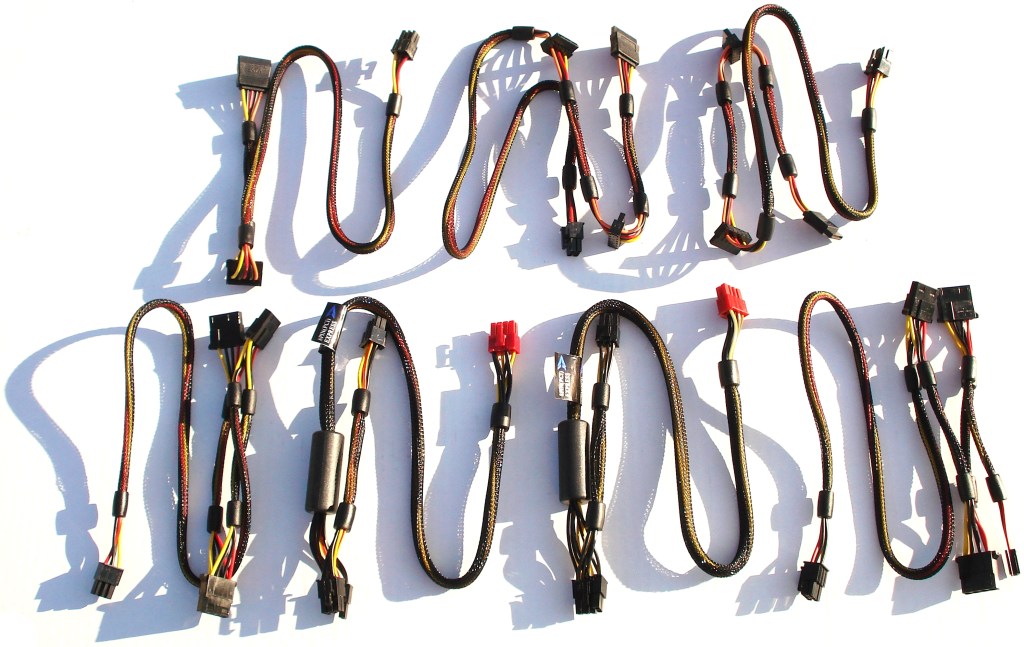

ANTEC TPQ-1200. Fotografía de Exposición del Cableado Modular. 7 Cables
Repetimos la lista anterior para los cables modulares: (viendo los cables de la fotografía superior, a partir de arriba-izquierda)
- Cables modulares independientes:
- Cable modular con 2 conectores SATA (longitud de cable de 55+15 cm.)***
- Cable modular con 3 conectores SATA (longitud de cable de 55+15+15 cm.)***
- Cable modular con 3 conectores SATA (longitud de cable de 55+15+15 cm.)***
- Cable modular con 3 conectores para periféricos de 4 pines (longitud de cable de 55+15+15 cm.)***
- Cable modular con conectores PCI-E 6+2 pines / PCI-E 6 pines (longitud de cable de 55+15 cm.)*
- Cable modular con conectores PCI-E 6+2 pines / PCI-E 6 pines (longitud de cable de 55+15 cm.)*
- Cable modular con 3 conectores para periféricos de 4 pines / Floppy (longitud de cable de 55+15+15+15 cm.)***
–Nota: algunos de los cables soldados a la fuente y modulares poseen el capacitador de 2200uf o de 220uf en su extremo (antes de llegar al primer conector de cada cable), Tecnología PowerCache de ANTEC.
- * con capacitador en el cable de 2200uf.
- ** con capacitador en el cable de 220uf.
- *** sin capacitador.
Todos los cables viene bien protegidos con la malla negra ignífuga hasta los extremos, que al mismo tiempo que recoge el grupo de cables de cada cableado, los protege de cortocircuitos. Otro punto a tener en cuenta sobre la seguridad externa general de esta fuente.
¿Qué podemos señalar con lo que hemos visto? Pues que lógicamente, conectaremos nuestros mejores dispositivos «más tragones», en aquellos cables que sí traen consigo un capacitador (tarjetas gráficas a los capacitadores de 2200uf), dejando los menos importantes para lo que no lo traen. Así aprovecharemos al máximo el extra de tecnología que nos ofrece ANTEC.

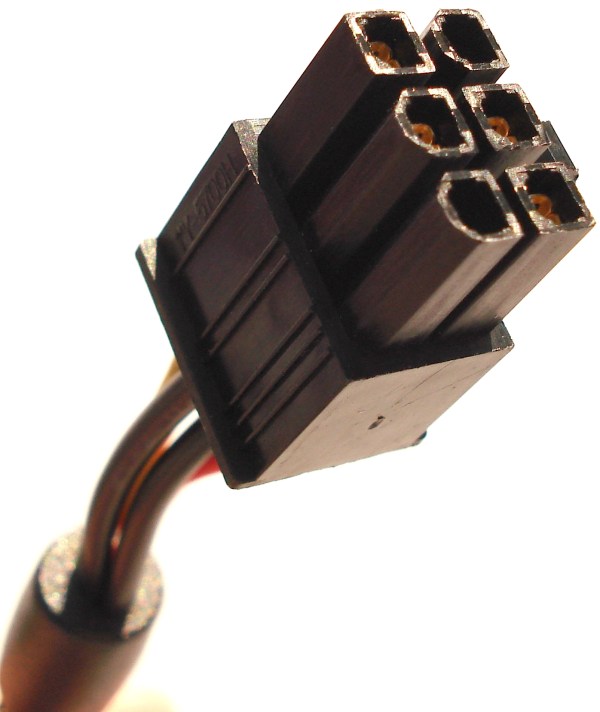

ANTEC TPQ-1200. Conector a Fuente de Alimentación de 6 Pines Negro (x4)

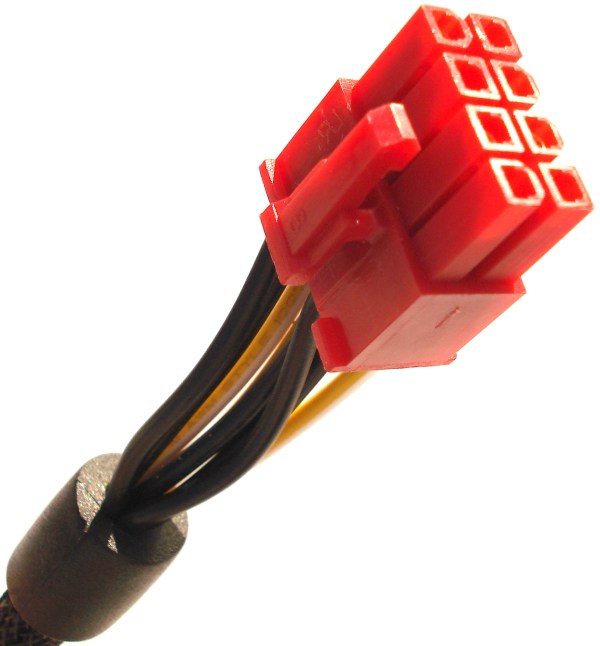

ANTEC TPQ-1200. Conector a Fuente de Alimentación de 8 Pines Rojo (x2)
Estos dos molex negro y rojo, son los que se conectan a la fuente de alimentación en el panel delantero. Todos, los 2+4 tienen su clip de anclaje de seguridad, para mantener firme la conexión.
Si hacemos cuentas, conectando todo el panel delantero, al disponer de 2 conector rojos y 3 negros, nos sobraría un cable con conector negro. Así tenemos algo más de versatilidad a la hora de conectar.
De todas formas, esta fuente va sobrada mires por donde la mires. Cables tenemos de sobra para conectar todo lo que se nos ocurra y más.
Vamos a hacer un pequeño test de estabilidad y os mostraremos una de las pruebas, y después comprobaremos si la empresa certificadora, realmente ha certificado este producto con el 80Plus Silver. Seguro que nos resultará interesante. Veamos…
