11. ANTEC TPQ 1200. Test y Pruebas de Estabilidad. Certificado 80Plus Silver
Test de Estabilidad
Para realizar este test hemos comprobado hasta 3 raíles de los 6 posibles. Como sabemos, algunos de ellos son iguales y funcionan exactamente igual, ahorrándonos así trabajo, ya que es de prever que se comportarán exactamente igual.
Hemos medido la tensión durante 10 minutos en tres posibles cargas, carga baja, media y alta a través de un polímetro. El estado de cargas es el siguiente:
- Carga baja: medidas bajo arranque en la BIOS.
- Carga media: medida bajo S.O. Windows 7 – 64 bits, visualizando una película en HD.
- Carga alta (2 pruebas): medida bajo S.O. Windows 7 – 64 bits, funcionando con los juegos:
- Supreme Commander Forget Alliance (calidad máxima)
- Call Of Duty Modernt Warfare II (calidad máxima)
El ordenador que hemos empleado para nuestras pruebas de estabilidad es el siguiente: (las pruebas están basadas bajo esta configuración)
- Semitorre: Antec Nine Hundred Two. Fuente de alimentación montada en la parte inferior. Lomo perforado (ya analizado en islaBit aquí)
- Fuente de alimentación: ANTEC TRUEPOWER QUATTRO 1200W, 80Plus Silver(estando de análisis en islaBit)
- Placa Base: GIGABYTE GA-MA790FXT-UD5P (ya analizado en islaBit aquí) (con OC del 17%)
- Procesador: AMD Phenom II x3 720, Frecuencia de fábrica 2800MHz (mutado a 4 núcleos a 3332MHz) (con OC del 19%)
- Disipador CPU: NOCTUA NH-C12P SE14 (ya analizado en islaBit aquí)
- Memoria RAM: OCZ Platinum DDR3 1666+, 2×2G,B CL8 a 1,65V, pertenecientes a un kit de triple channel 3×2GB (ya analizado en islaBit aquí) (con OC del 14%)
- Tarjeta Gráfica: ZOTAC Nvidia 9600GT 1GB (con OC del 12%)
- Tarjeta de Sonido: (integrada en Placa)
- Grabadora DVD: LG con conector PATA
- Discos duro: 1x Western Digital SATAII, 1TB
- Disco duro: 1x Seagate PATA 133, 250MB
- Ventiladores Torre: 3 de 12 x 12cm y 1 de 20cm (2 Frontales ,1 Trasero y 1 Superior (el de 20cm) todos al mínimo y a +7v) (ya analizados junto a la torre ANTEC NINE HUNDRED TWO)
- Ventilador procesador: 1x NOCTUA NF-P14 (900-1200RPM)
Temperatura ambiente 28-29ºC. Entorno de verano.
Es evidente, que para comprobar la estabilidad a plena carga de esta «bestia» sería necesario montar 4 gráficas en SLI o Crossfire junto al procesador que más consuma del mercado, y aplicar OC a lo bestia a la placa base, a la CPU, RAM y a todas las tarjetas gráficas. Como nuestra intención es comprobar su funcionamiento estable, con un ordenador mediano tenemos más que suficiente, aplicando un OC general de entre el 12 y el 19% a todos sus componentes oceables. Esta fuente debe ser perfectamente estable con un PC de estas características. Así nos ahorramos todo este procedimiento de montar un PC entero para exprimir al máximo esta fuente.
Medida del polímetro a Carga Baja

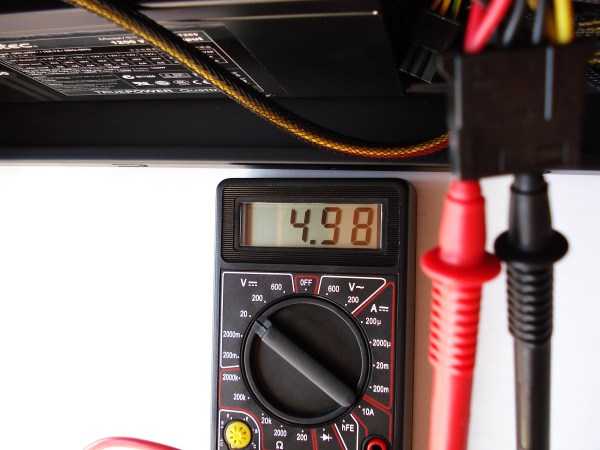

ANTEC TPQ-1200. Medida de tensión de +5V. Carga Baja. Resultado = 4.98V

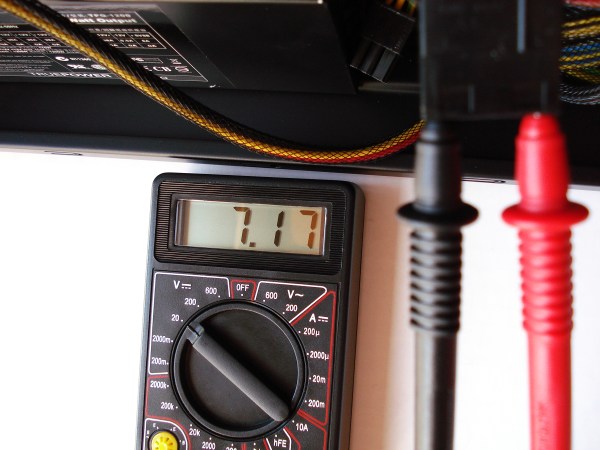

ANTEC TPQ-1200. Medida de tensión de +7V. Carga Baja. Resultado = 7.17V

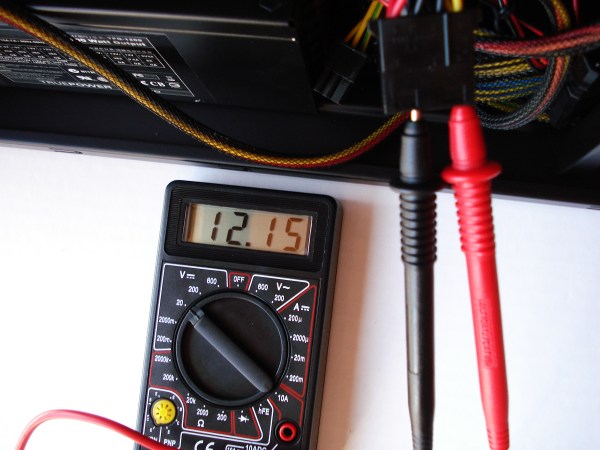

ANTEC TPQ-1200. Medida de tensión de +12V. Carga Baja. Resultado = 12.15V
Medida del polímetro a Carga Media

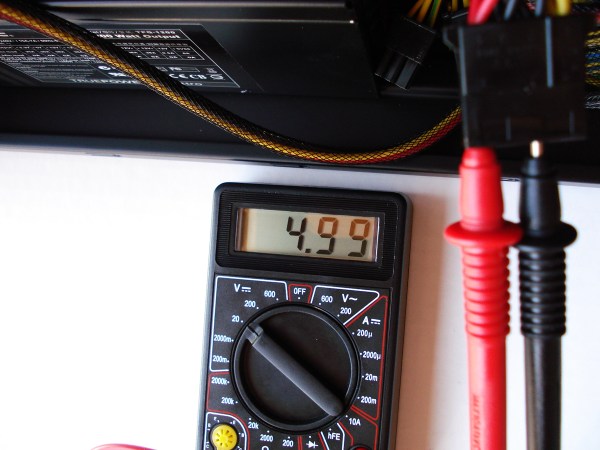

ANTEC TPQ-1200. Medida de tensión de +5V. Carga Media. Resultado = 4.99V

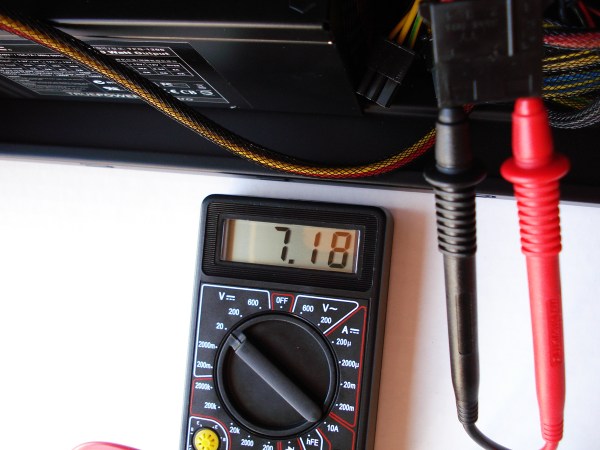

ANTEC TPQ-1200. Medida de tensión de +7V. Carga Baja. Resultado = 7.18V

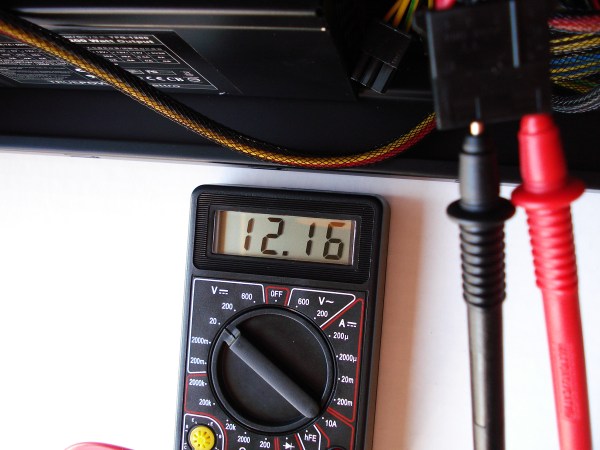

ANTEC TPQ-1200. Medida de tensión de +12V. Carga Baja. Resultado = 12.16V
Medida del polímetro a Carga Alta

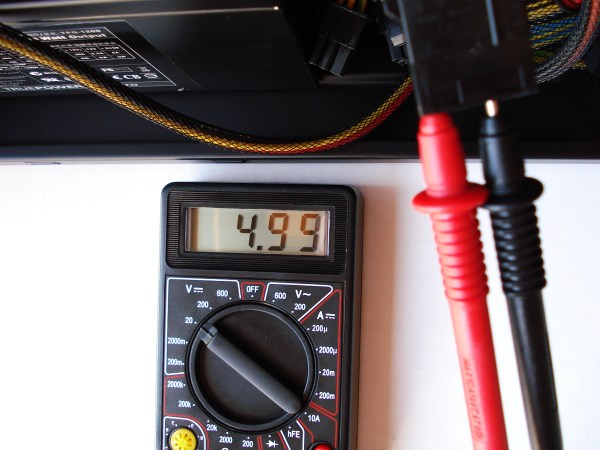

ANTEC TPQ-1200. Medida de tensión de +5V. Carga Alta. Resultado = 4.99V

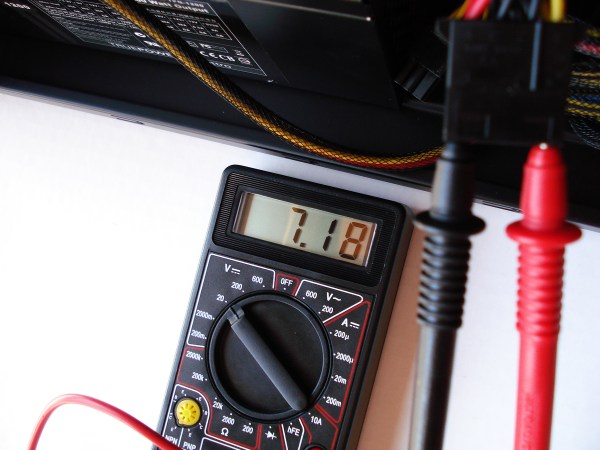

ANTEC TPQ-1200. Medida de tensión de +7V. Carga Alta. Resultado = 7.18V

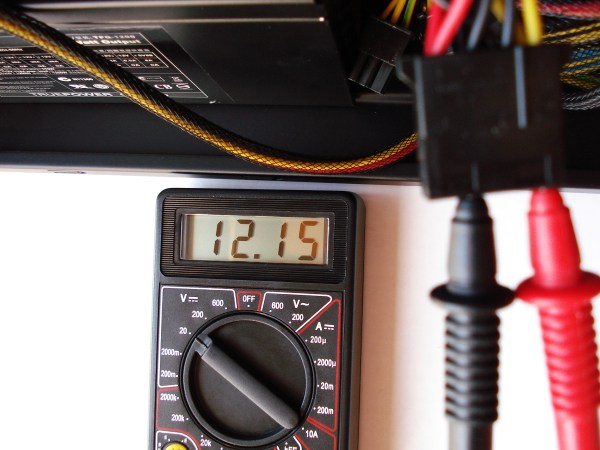

ANTEC TPQ-1200. Medida de tensión de +12V. Carga Alta. Resultado = 12.15V
Resumen del Resultado
A modo de tabla, resumimos los 3 de los seis raíles testeados con el polímetro. Los 3 raíles, como era de esperar, se han comportado extraordinariamente igual. Los valores se mueven exactamente en las mismas décimas. Es evidente que la fuente va desahogada totalmente. Veamos los resultados:

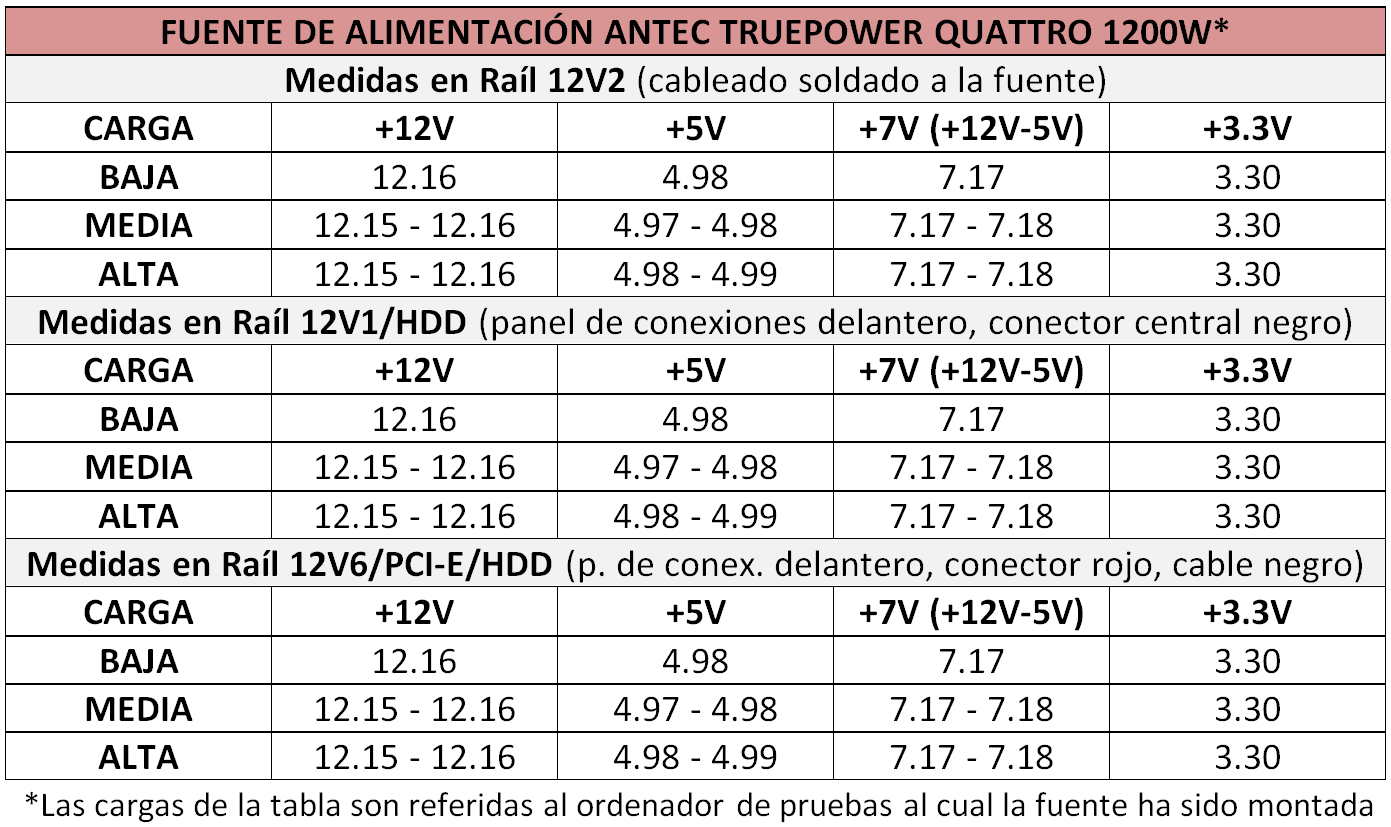

ANTEC TPQ-1200. Tabla de Resultados de Estabilidad. Polímetro – 3 Raíles
Los colores de referencia para cada medida de tensión son los siguientes: (normativa estandarizada)
- Amarillo: +12V
- Rojo: +5V
- Naranja: +3.3V
- Negro: Neutro (oV)
- El resultado de la tensión +7V, es la resta del cable amarillo, menos el rojo (+12V – (+5V) = +7V)
Todos los resultados son excelentes, siendo valores algo por encima de las tensiones de referencia, menos la tensión de +5V, que oscila algo por debajo. Los matices son los siguientes:
- En carga media y alta, la tensión de +12V baja en ocasiones, de manera generalizada, -0.01V oscilando entre 12.15 y 12.16V. Este valor es ridículo.
- Algo parecido ocurre en la tensión de +5V variando 0.02V a media y alta carga. No obstante, estamos por debajo del valor de referencia de tensión de +5V en -0.01V. Tensión extremadamente ajustada.
- Curiosamente todos los valores medidos se comportan exactamente igual, siendo raíles totalmente distintos. Indicio de la elevada estabilidad y simetría constructiva de la fuente.
Con un ordenador de estas características, la fuente, como era de esperar, ni se entera. Las tensiones apenas varían, sea la carga que sea.
Al mismo tiempo, hemos tenido sumo cuidado en prestar atención al ruido generado por el ventilador. Siendo un dato muy llamativo, ya que temíamos que este ventilador de 80cm x 80cm hiciera mucho ruido. Y no ha sido así para nada. Solo a Carga Alta empieza a oírse. Viendo el ordenador empleado, entendemos que rotará a máximo rendimiento en un ordenador de elevado consumo, rondando ya los 800-1000W. Por debajo de esta cifra, el ruido generado es prácticamente nulo, rondando unos 16-21dBA, y casi parado a medida que se consume menos potencia. Como dato de referencia, a carga media con este ordenador, el ventilador está casi parado y eso que la temperatura ambiente rondaba los 29ºC. Vamos una maravilla.
Así que en estabilidad y ruido, se comporta de forma excelente.

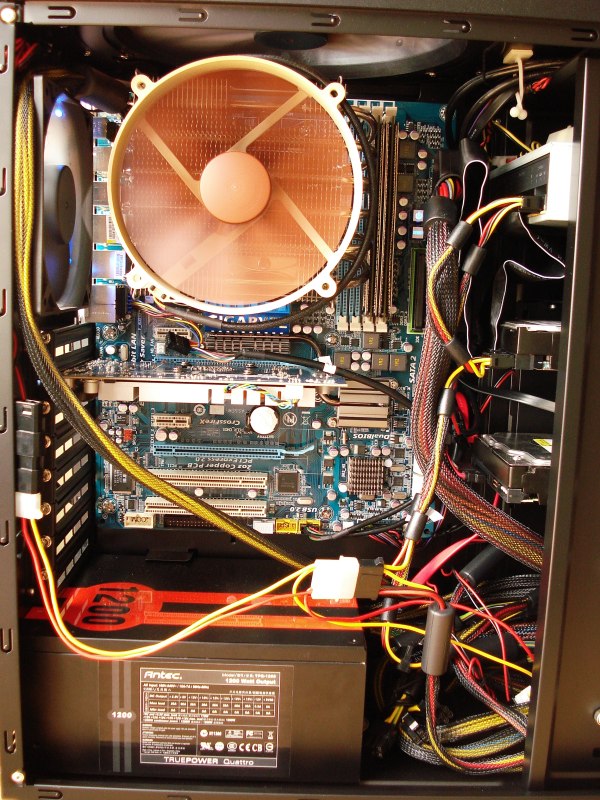

ANTEC TPQ-1200. PC de Pruebas Empleado
Comprobación del Certificado 80Plus Silver
No podíamos terminar este análisis sin hacer mención al apartado de eficiencia con el Certificado 80Plus Silver, que la TRUEPOWER QUATTRO 1200 se ha ganado. Vamos a comprobar este dato visitando la web oficial 80 plus.
Listado actual de fuentes de alimentación de ANTEC con certificado 80Plus, prueba de referencia de 115V: listado
Viendo esta lista, encontramos nuestra fuente de análisis, y efectivamente, está descrito el certificado 80 Plus de rango Silver, con 85% de eficiencia energética o más. Veamos sus resultados: resultados (archivo descargable en formato PDF)

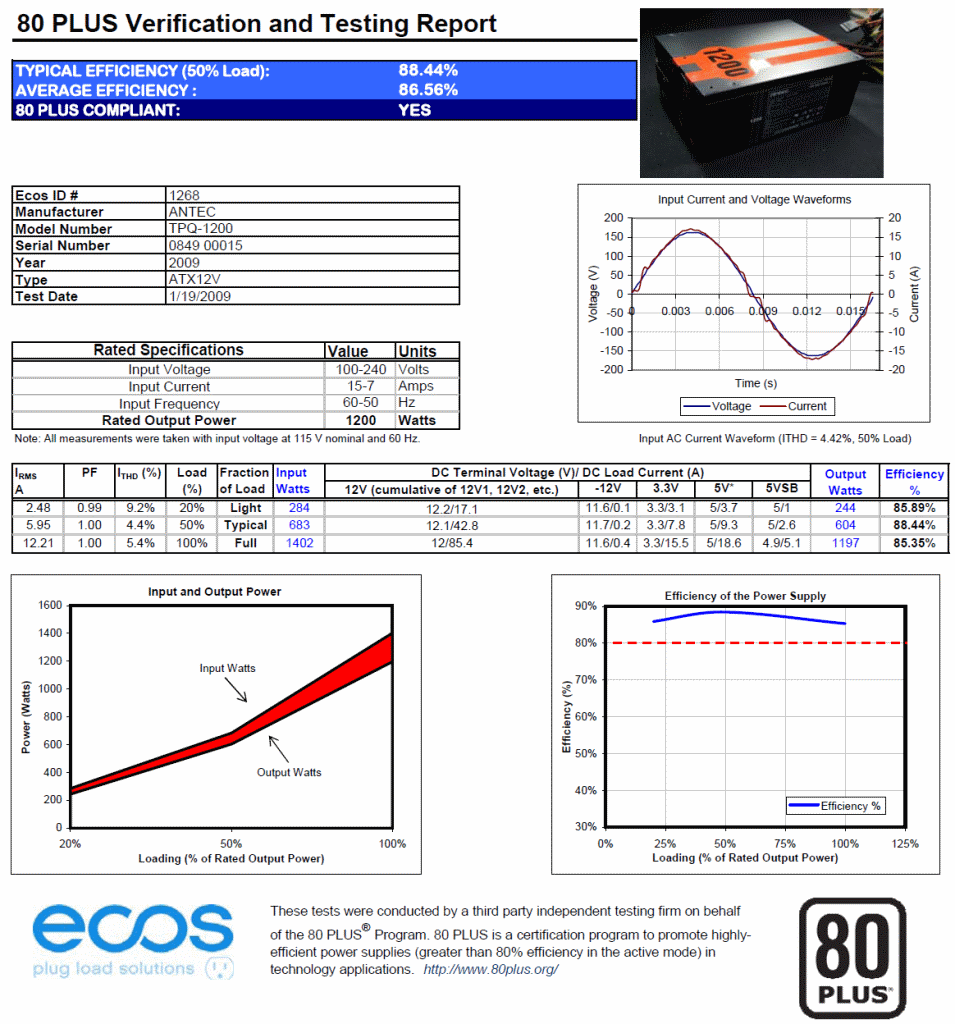

ANTEC TPQ-1200. Resultados oficiales Certificado 80Plus Silver
Viendo los resultados oficiales, su eficiencia casi se acerca a un certificado 80 Plus Gold, pero curiosamente decae su eficiencia a cargas muy bajas y muy altas, siendo ideal para equipos de consumo mediano, entorno a los 500-700W. De manera que si queremos explotar al máximo la eficiencia de esta fuente, lo mejor es montarla en un equipo de este consumo, obteniendo una eficiencia que ronda el 88%. De igual modo, a cargas muy bajas y muy altas sigue manteniendo una eficiencia por encima del 85%, dato muy a tener en cuenta.
De todas formas, viendo todos estos truquitos que aquí comentamos para conocer mejor el hardware que tenemos delante, podemos lograr exprimir al máximo todas sus virtudes, a pesar de que el precio de esta fuente, empieza a asustar. Y es que, tal como habíamos señalado al principio de este análisis, lo muy bueno se paga, y este caso no es una excepción.
Tendremos fuente para rato, muy eficiente, silenciosa con equipos que no superen los 800W, a pesar de su pequeño ventilador de 80 x 80 cm. y muy estable, con una potencia total que puede alcanzar los 1200W, consumiendo unos 1400W reales.
Así que, viendo todas estas conclusiones a lo largo de todo nuestro análisis, vamos a pasar al apartado de Ventajas e Inconvenientes, y finalmente concluiremos este extenso análisis con una Conclusión final…
