Ultra Review Placa Base GIGABYTE GA-MA790FXT-UD5P Rev1.0 al detalle

10. GIGABYTE GA-MA790FXT-UD5P. Conectividad IV. Alimentación

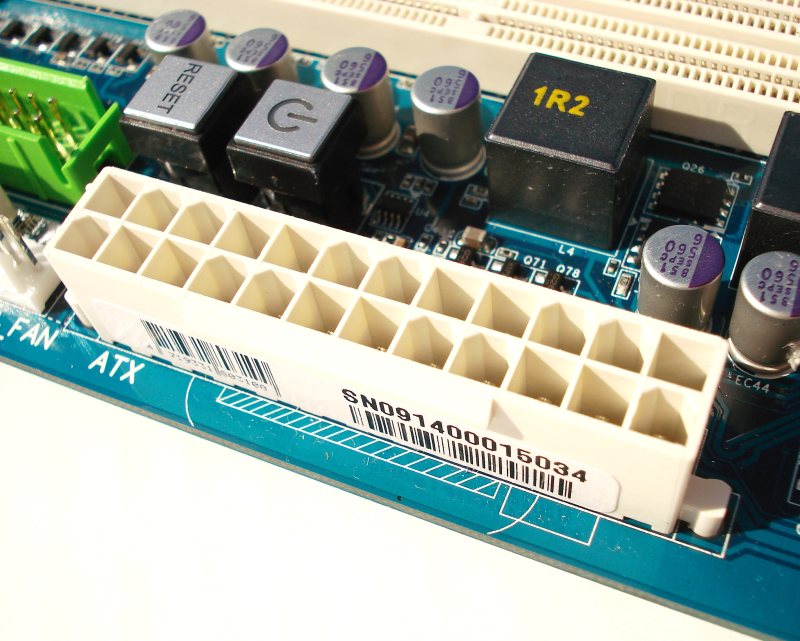

GIGABYTE GA-MA790FXT-UD5P. Conector Alimentación MB ATX 20+4 Pines

Este conector seguro que lo conocéis de sobra, ¿no? Si no lo conectamos el pc no va. Bien, anotaremos que solo se puede conectar en un solo sentido y que el conector está notablemente reforzado. De hecho es el conector más robusto de toda la placa base, como no podría ser de otra forma. Hasta un total de 24 pines dispone el conector, donde conectaremos el cable directo de la fuente de alimentación de 20+4 pines.

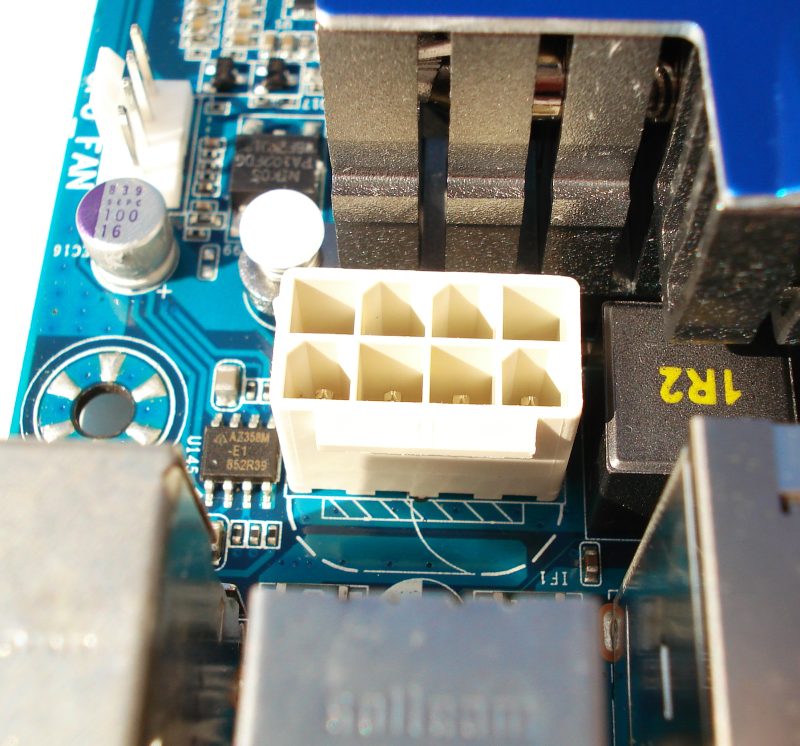

GIGABYTE GA-MA790FXT-UD5P. Conector Alimentación CPU ATX 4+4 Pines

Este conector de 8 pines, también excelentemente reforzado, sirve para garantizar al socket de esos 140W de TDP. Si nuestra CPU no requiere tanta potencia, con conectar solo 4 pines, nos será suficiente.

Todavía a día de hoy nos preguntamos por qué no unifican estos dos conectores en uno solo, así evitaríamos llenar la caja de cables. Cuanto menos tengamos que conectar siempre, mejor que mejor. Esto tenemos claro que debe estar normalizado y no depende del fabricante que hoy nos ocupa.

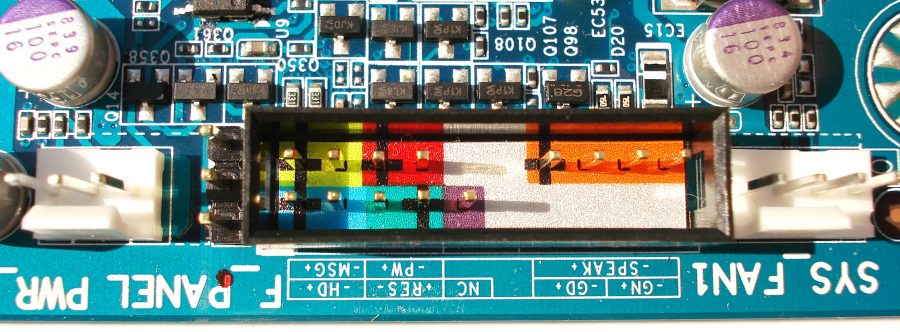

GIGABYTE GA-MA790FXT-UD5P. Conectores Panel Frontal F_PANEL

Este es otro de los paneles que se debería modificar para que solo hubiera un solo cableado en todas las torres, conectar un solo cable de varios pines y listo. Siempre es más costoso conectar este tipo de cablecitos en este panel. Todavía detectamos ciertos aspectos entre fabricantes en los que no se ponen de acuerdo. Y aquí salen reflejados. Todo se andará… A pesar de todo, está bien ordenado y disntinguible por colores, además que tenemos la leyenda de los conectores imprimida en la propia Placa Base, podríamos prescindir del manual de instalación para montar los cables.

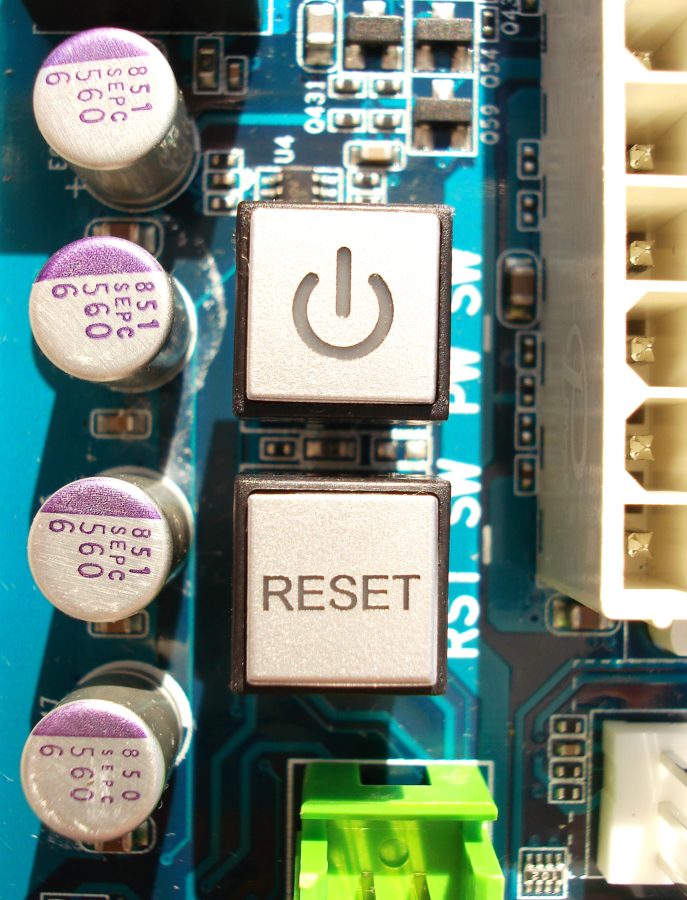

GIGABYTE GA-MA790FXT-UD5P. Botones Integrados de Encendido/Apagado y Reinicio

Bueno, esto es algo que nos encanta que posean este tipo de Placas Base. En el propio chasis de la placa dispondremos de 2 botones de encendido y apagado y de reinicio del PC. Esto nos puede ser útil si montamos la placa en un entorno de pruebas sin torre o simplemente si hacemos pruebas de OC, etc., con ello nos evitamos el tener que conectar el F_PANEL.

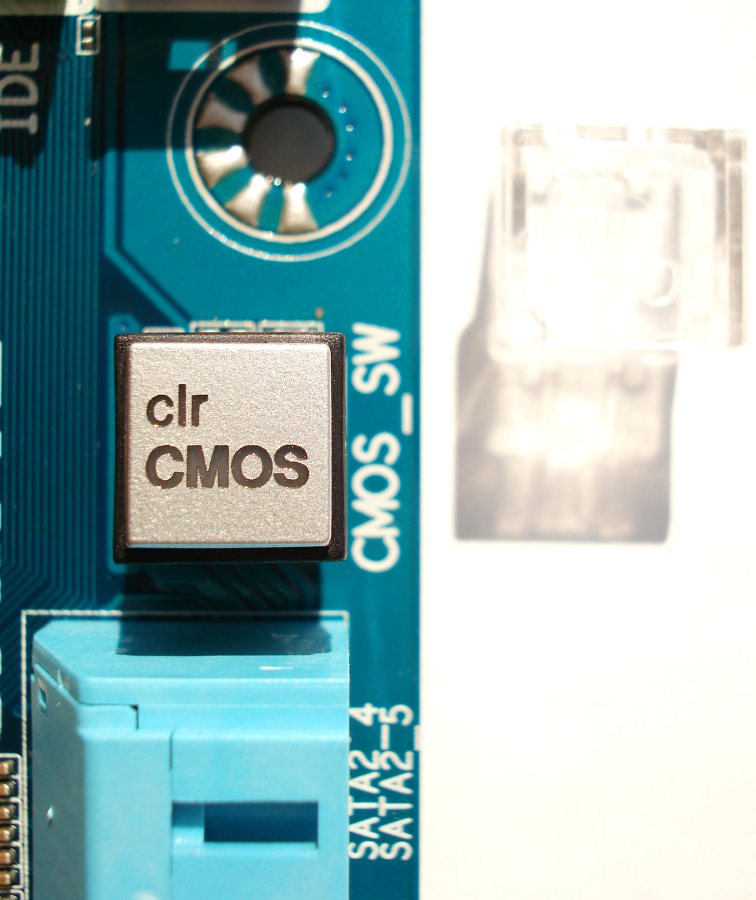

GIGABYTE GA-MA790FXT-UD5P. Botón Integrado de Restauración de la BIOS clr CMOS

A parte, también tenemos otro botón protegido por un taón de plástico transparente para no pulsarlo por accidente, para resetear la BIOS (reconfigurar la configuración de la BIOS a una por defecto), para garantizarnos que arranque la placa base por defecto.

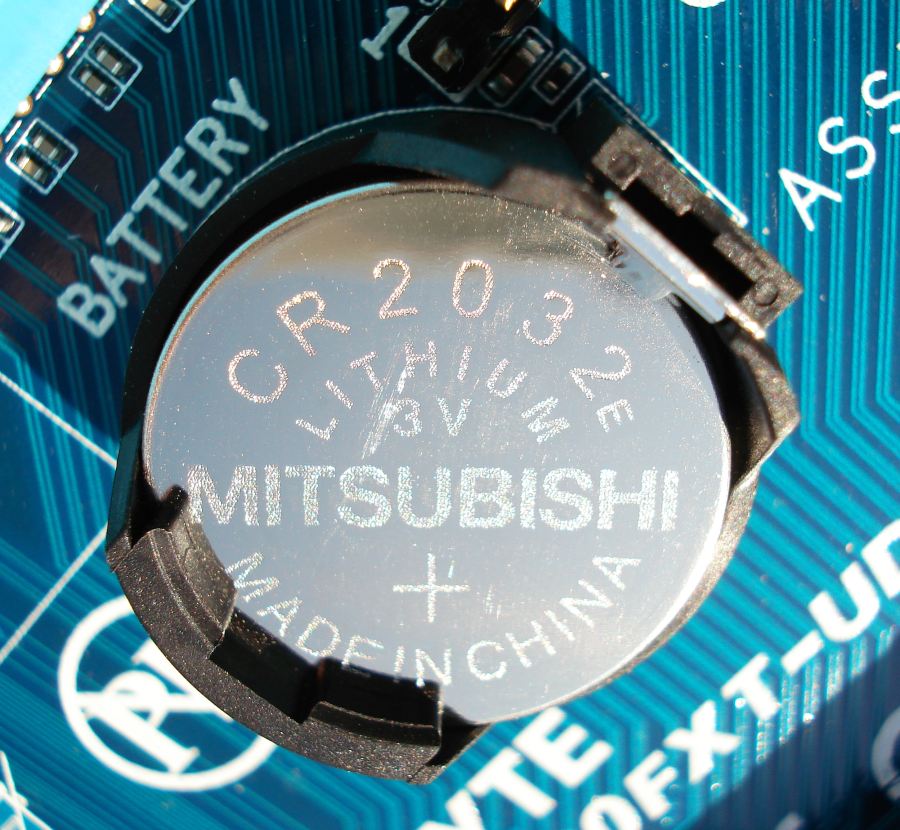

GIGABYTE GA-MA790FXT-UD5P. Batería de Alimentación Interna CR2032 de 3V

Esta es la pila de botón CR2032 que suele acompañar a estas Placas Base. Un truquito que nos puede servir para resetear la BIOS es precisamente desconectar la pila durante unos segundos. Esto es similar a lo que hace el botón clr CMOS, claro está, con el equipo apagado.

Estos conectores serán los que conectemos al final del montaje de la placa base. Solo nos falta garantizar la refrigeración por aire de la torre conectando los posibles ventiladores de nuestro equipo a la misma. Veamos cuales son…
