Ultra Review Placa Base GIGABYTE GA-MA790FXT-UD5P Rev1.0 al detalle

11. GIGABYTE GA-MA790FXT-UD5P. Conectividad V. Ventilación

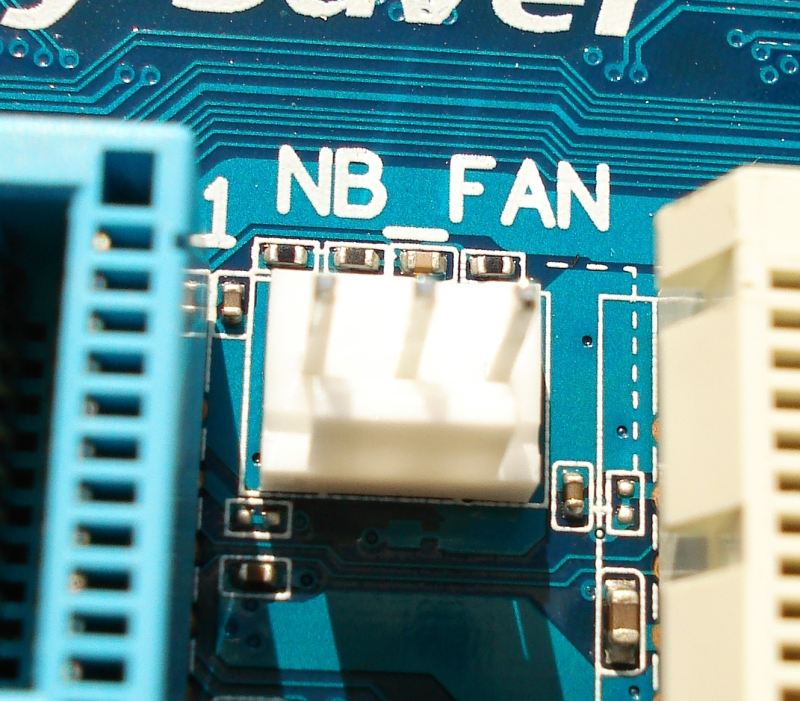

GIGABYTE GA-MA790FXT-UD5P. Conector 5 NB_FAN

Tenemos un total de hasta 5 conectores FAN, 2 de ellos con PWM. Éste podemos conectarlo al ventilador lateral de nuestra torre, para refrigerar directamente la placa base, por ejemplo. Está para refrigerar la zona del North Bridge.

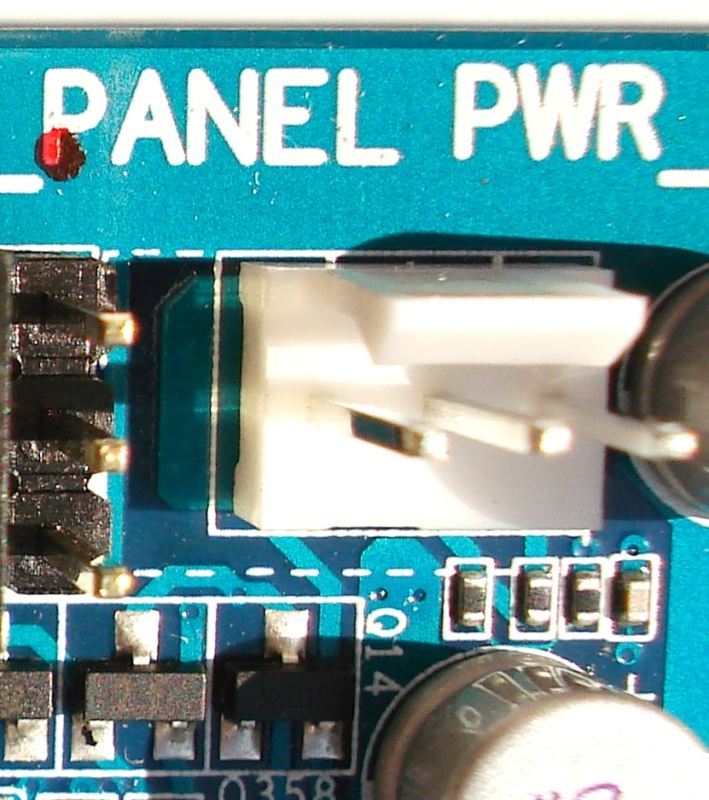

GIGABYTE GA-MA790FXT-UD5P. Conector 3 SYS_FAN2

Con este podemos conectar uno de los ventiladores delanteros.

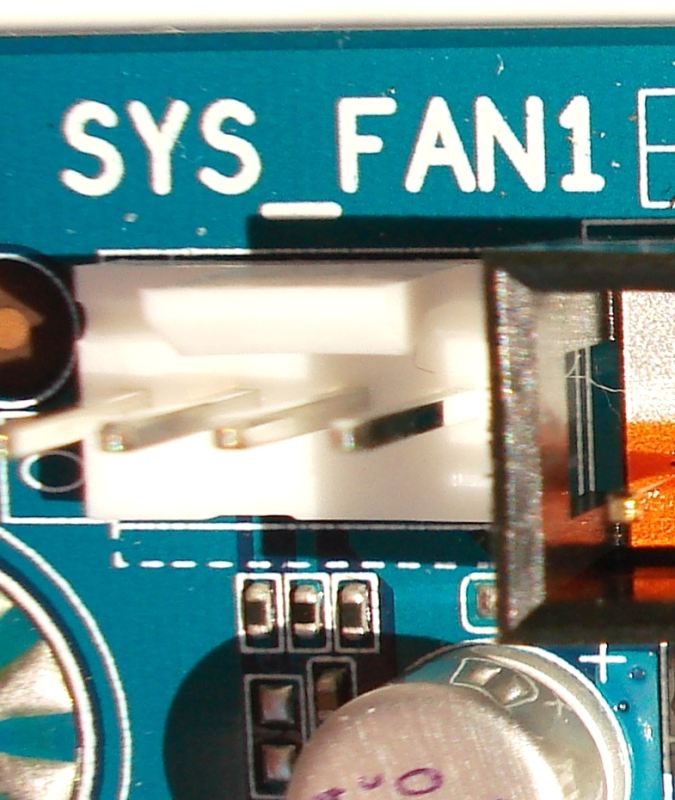

GIGABYTE GA-MA790FXT-UD5P. Conector 2 SYS_FAN1

Este otro es compatible con la tecnología PWM. También podemos conectarlo para nuestro ventilador frontal u otro interno que tenga PWM.

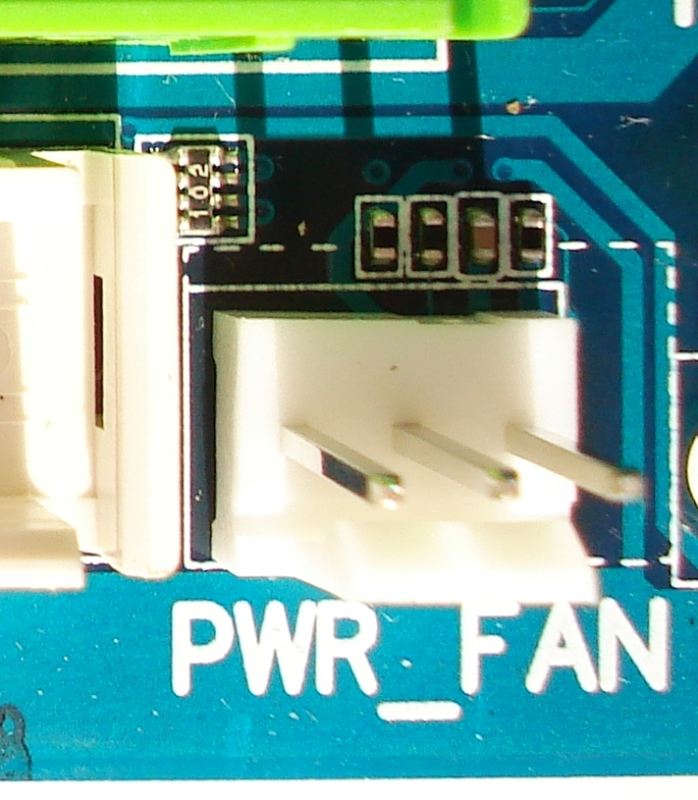

GIGABYTE GA-MA790FXT-UD5P. Conector 4 PWR_FAN

En este podríamos conectar el ventilador superior de la torre, si tiene, o controlar las revoluciones del ventiladores de nuestra fuente de alimentación (a través del cable amarillo).

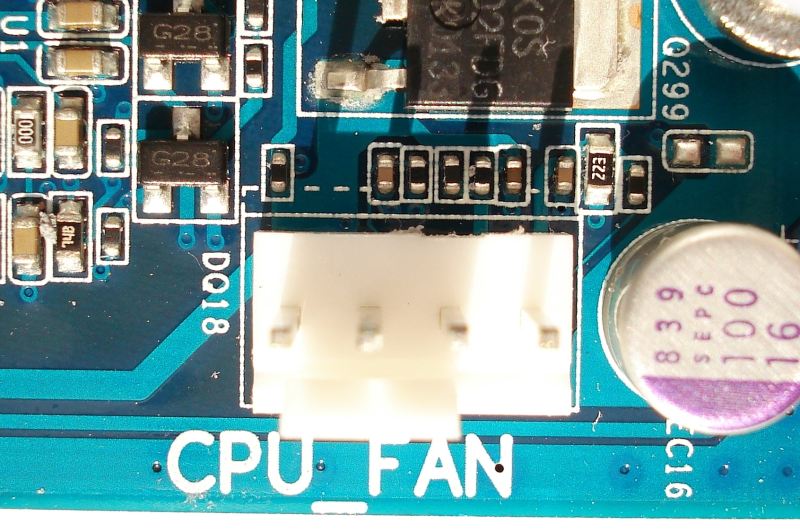

GIGABYTE GA-MA790FXT-UD5P. Conector 1 CPU_FAN

Y por último dejamos el más importante de todos. Jamás debemos tener nuestro PC encendido sin este conector activo. Es el que se encarga de alimentar al ventilador más importante del sistema, el que refrigera la CPU, también compatible con tecnología PWM.

Así que tenemos la posibilidad de controlar con la placa base hasta un total de 5 ventiladores. conociendo en todo momento las revoluciones de los mismos. Sobrado para cualquier semitorre, puede que resulte un poco corto respecto a cualquier torre o supertorre. Aunque siempre tendremos la posibilidad de conectar directamente en un rehobus frontal de varios canales o conectar los ventiladores directamente al cableado de la fuente de alimentación.

Hasta aquí, hemos recorrido toda la placa base al completo, viendo uno por uno todos sus aspectos y destacando lo que más o menos nos ha gustado. Veamos a ver su software más destacable, a ver qué podemos sacar de él…
