12. GIGABYTE GA-MA790FXT-UD5P. Software y Entorno de Pruebas. OC

Nuestro entorno de pruebas de hardware ha cambiado ligeramente, como es normal, ya que la placa base es un componente principal. Hacemos un listado breve de los componentes y después veremos el software utilizado…

• Semitorre: Antec Nine Hundred Two. Fuente de alimentación montada en la parte inferior. Lomo perforado (ya analizado en islaBit aquí)
• Fuente de alimentación: Antec TruePower Quattro 1200W, 80Plus Plata (en breve su análisis en islaBit)
• Placa Base: GIGABYTE GA-MA790FXT-UD5P (estando de análisis en islaBit)
• Procesador: AMD Phenom II x3 720, Frecuencia de fábrica 2800MHz (mutado a 4 núcleos)
• Disipador CPU: NOCTUA NH-C12P SE14 (ya analizado en islaBit aquí)
• Memoria RAM: OCZ Platinum DDR3 1666+, 2×2G,B CL8 a 1,65V, pertenecientes a un kit de triple channel 3x2GB (ya analizado en islaBit aquí)
• Tarjeta Gráfica: Zotac Nvidia 9600GT 1GB
• Tarjeta de Sonido: (integrada en Placa)
• Grabadora DVD: LG con conector PATA
• Discos duro: 1x Western Digital SATAII, 1TB
• Disco duro: 1x Seagate PATA 133, 250MB
• Ventiladores Torre: 3 de 12 x 12cm y 1 de 20cm (2 Frontales ,1 Trasero y 1 Superior (el de 20cm) todos al mínimo y a +7v) (ya analizados junto a la torre ANTEC NINE HUNDRED TWO)
• Ventilador procesador: 1x NOCTUA NF-P14 (900-1200RPM)

Temperatura ambiente 21-22ºC

Nuestro software para realizar las pruebas es el siguiente:

• Programa Everest
• Programa CPU-Z

Las pruebas básicas realizadas han sido:

• Prueba Programa Easy Energy Saver de Gigabyte (ahorro de energía a tener en cuenta)
• Prueba de actualización de la BIOS de versión F4 a versión F7 (satisfactoria)
• Prueba de mutación del Phenom II 720 x3 2800MHz a Phenom II 20 x4 a 2800MHz (satisfactoria y estable)
• Prueba de OC del  Phenom II 20 x4 a 2800MHz  a  Phenom II 20 x4 a 3200MHz (satisfactoria y estable)
• Prueba de OC de la RAM de 1333 a 1666+ (satisfactoria y estable)

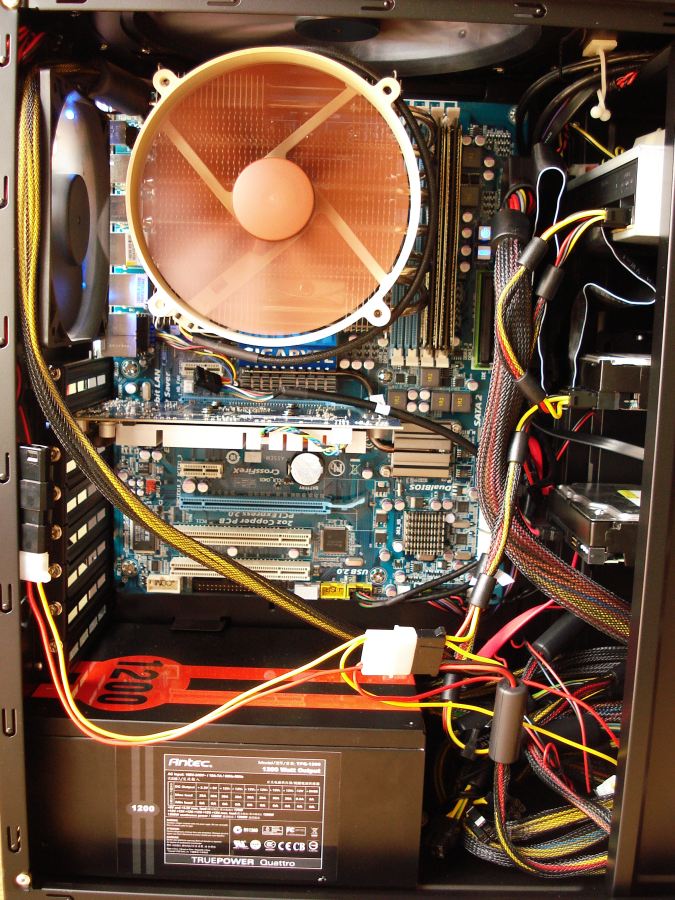

GIGABYTE GA-MA790FXT-UD5P. Equipo de Pruebas

Este es el equipo de pruebas. Lo que más queremos destacar es el esfuerzo que deben aunar todos los fabricantes para que cada vez sean menos los cables que debamos tener en el interior de nuestra caja. Respecto a la placa base, solo hemos tenido un ligero problema de conectividad, más bien 2. Los conectores SATA puede resultar costoso (no imposible) conectarlos, esto depende mucho de la torre donde se es montada. También es tarea ardua el conectar el cable de 4+4 pines para reforzar la alimentación de la CPU. Este tipo de conector debería desaparecer en un futuro. A ver cómo se las ingenian los ingenieros.

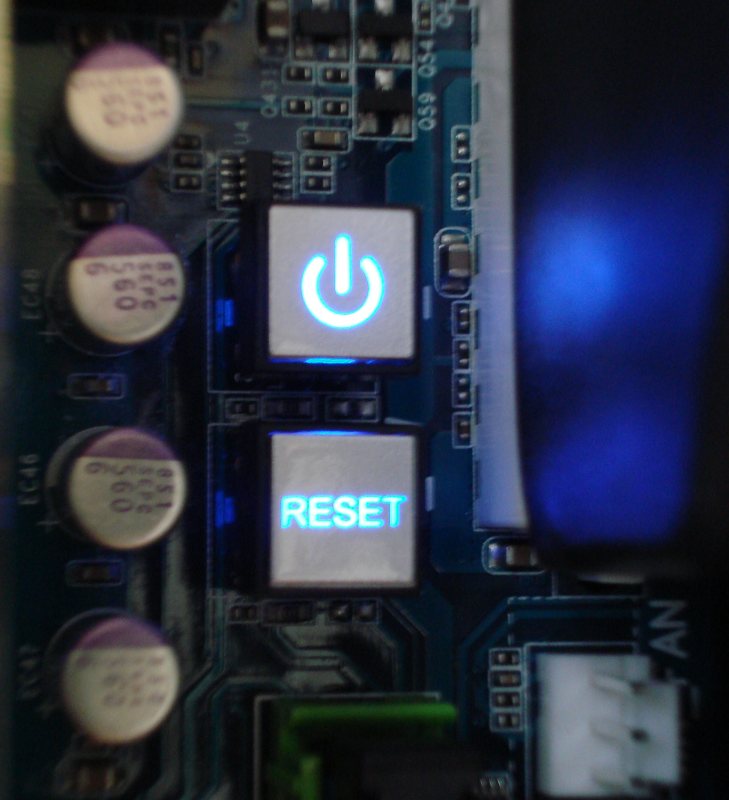

GIGABYTE GA-MA790FXT-UD5P. Iluminación Botones Integrados de Encendido/Apagado y Reinicio

Y también tenemos algo de modding en nuestra caja gracias a la placa base. Al encenderla los 3 botones internos se encienden de color azul intenso dejando ver sus símbolos y letras. Esto está francamente bien y nos gusta, pudiendo trabajar incluso a oscuras con la torre.

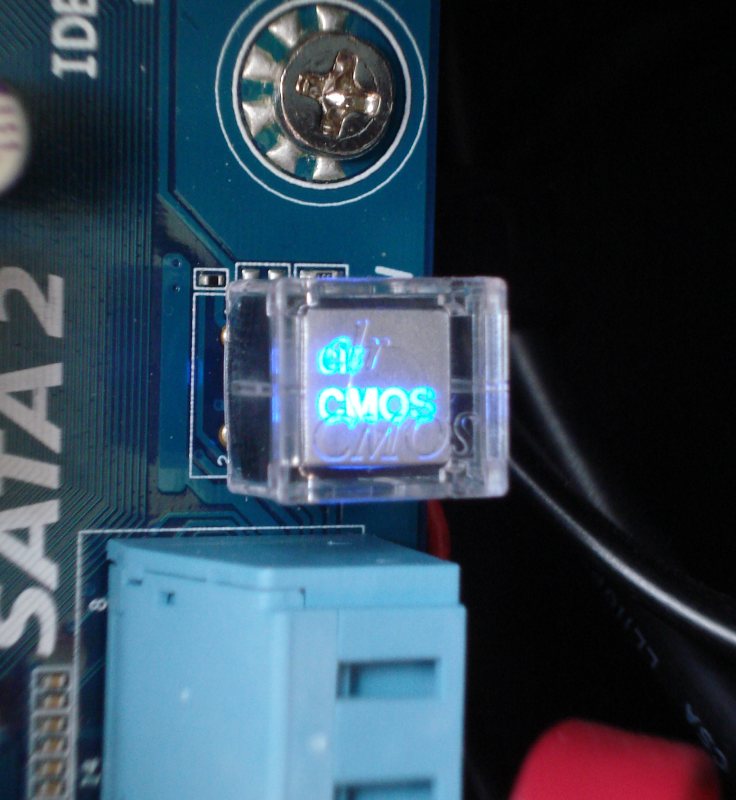

GIGABYTE GA-MA790FXT-UD5P. Iluminación Botón Integrado de Restauración de la BIOS

E aquí uno de los motivos por los cuales el tapón debe ser transparente. A veces, los detalles son los que más llaman la atención y desgraciadamente para los fabricantes los usuarios cada vez demandamos mayor versatilidad y usabilidad en todos los productos que compramos.

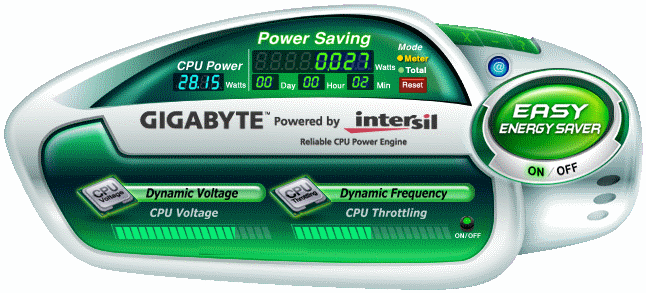

GIGABYTE GA-MA790FXT-UD5P. Programa Easy Energy Saver de GIGABYTE en acción

El funcionamiento es el siguiente. Conforme va decayendo la demanda de recursos en la placa base, ésta va ahorrando poco a poco décimas de vatio, que a la larga van sumando. A lo largo de las horas, semanas meses, conseguimos un ahorro considerable de energía.

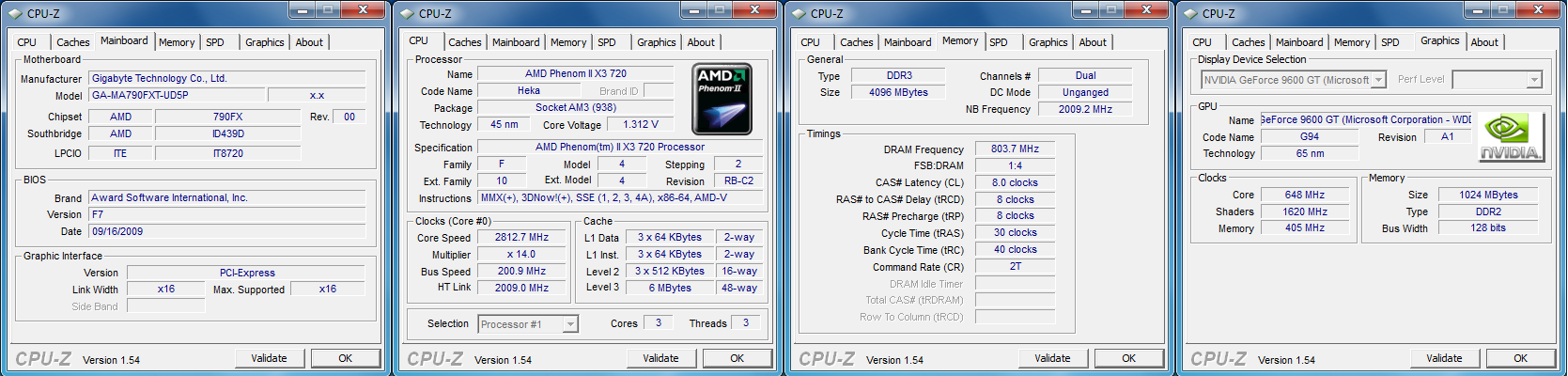

GIGABYTE GA-MA790FXT-UD5P. Captura característica CPU-Z

Con el CPUZ demostramos el equipo de pruebas, sus voltajes y latencias de la RAM principales. Ampliad la captura para verlo…

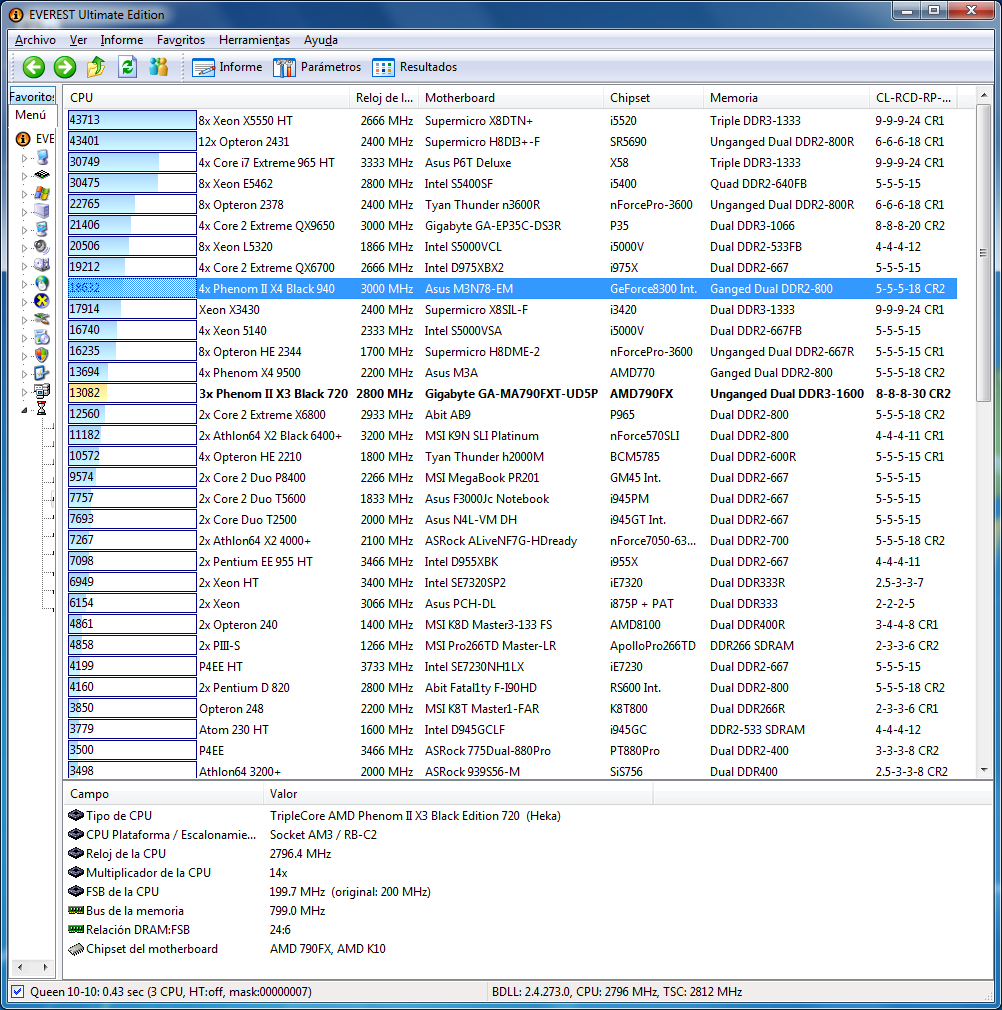

GIGABYTE GA-MA790FXT-UD5P. Prueba Everest CPU, Queen Phenom II 720 x3

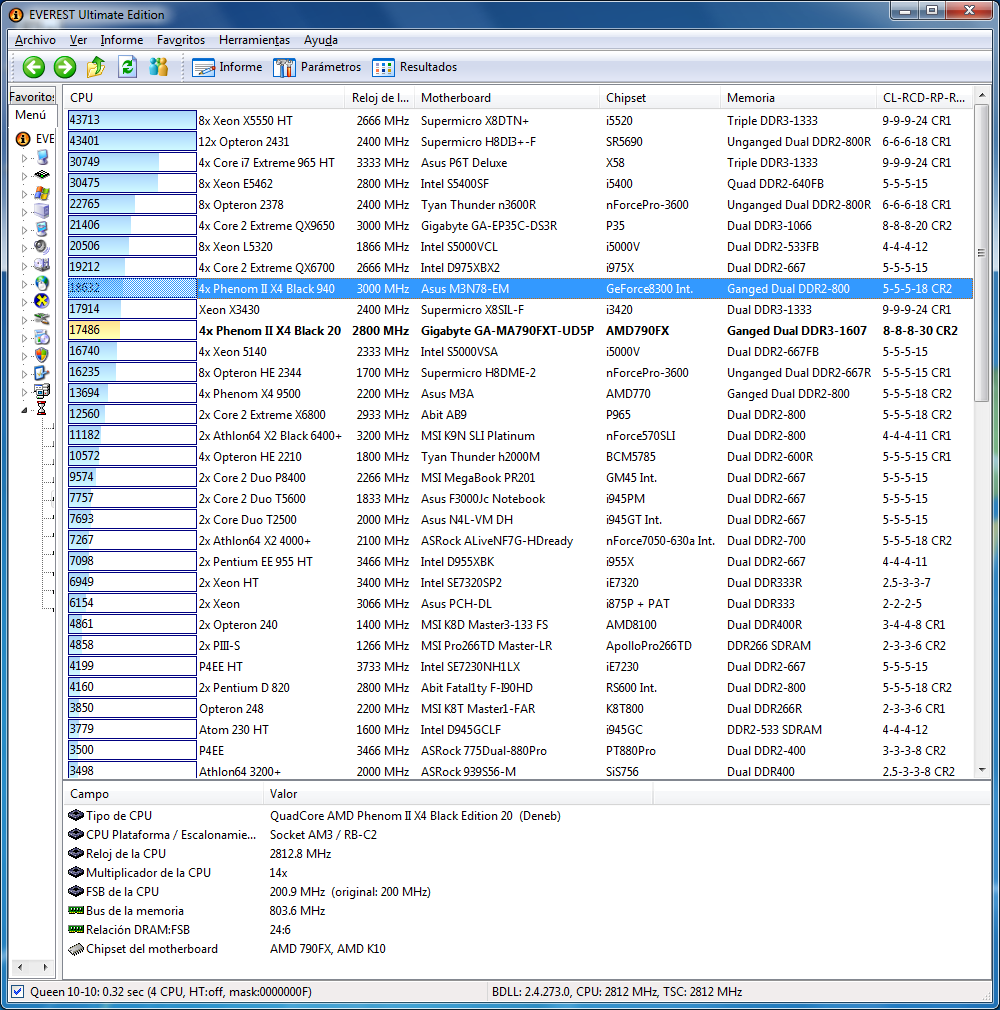

GIGABYTE GA-MA790FXT-UD5P. Prueba Everest CPU Queen, Phenom II 720 x3 (mutado a x4)

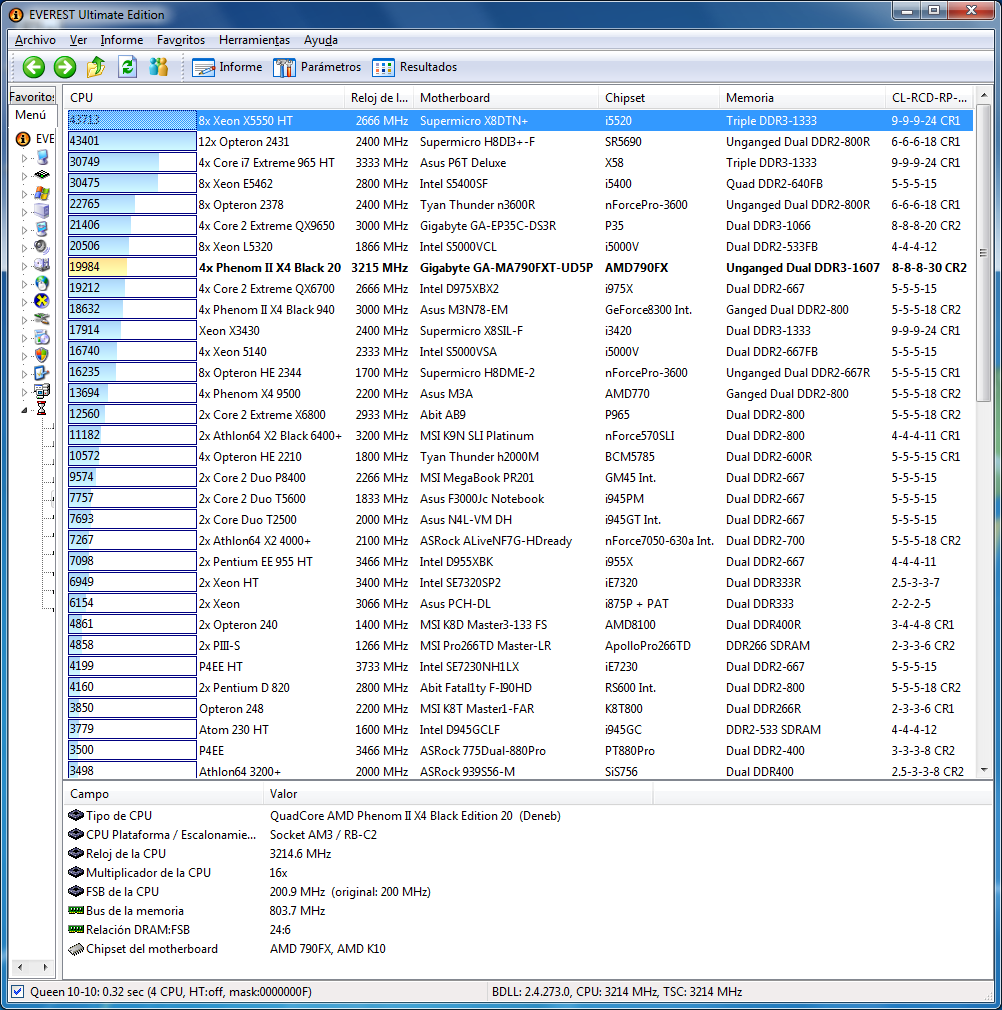

GIGABYTE GA-MA790FXT-UD5P. Prueba Everest CPU Queen, Phenom II 720 x3 (mutado a x4 con OC del )

Y esto es lo que es capaz de hacer esta placa base, y que para nada aún ha sido forzada a sus límites por refrigeración por aire. En resumen, hemos conseguido saltar de un procesador AMD Phenom II 720 Heka de 3 núcleos a 2800MHz Black Edition, a un Phenom II 20 Deneb de 4 núcleos oceado a 3200MHz, cosa que no está para nada mal. El salto de rendimiento es muy considerable, poniéndose bastante por encima del Phenom II 940 sin ocear.

Pocas pruebas interesantes podemos mostraros ya. Sus temperaturas en el OC se han reído de nosotros, el sistema de refrigeración funciona perfectamente con temperaturas de 43ºC para la placa base y 39ºC para el procesador. En gran medida la culpa la tiene el disipador de Noctua que dispone la CPU, que le viene como anillo al dedo, a la vez que la caja la tenemos muy bien refrigerada, a pesar de no superar ningún ventilador los 7v. Nosotros amamos el silencio y somos fiel a él siempre que podamos.

Veamos ahora el apartado de ventajas e inconvenientes al que ya estamos acostumbrados…
