11. AEROCOOL VX-9 PRO LE. Conectividad. Racks PCI

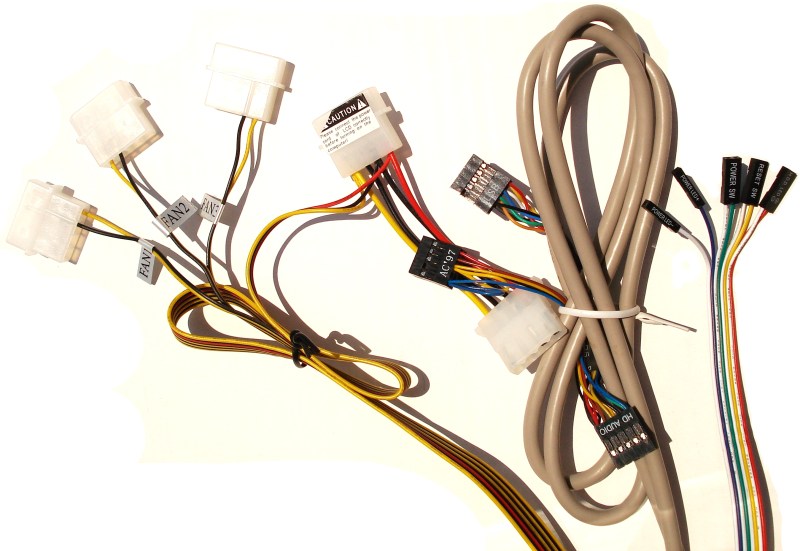

AEROCOOL VX-9 PRO LE. Conectores, hacia Placa Base y Fuente
Tenemos hasta un total de 4 grupos de cables:
- Cableado para Panel Frontal
- Cableado para Audio
- Cableado para USB 2.0
- Cableado para Controlador de R.P.M.
Todos son suficientemente largos y fácilmente recogibles. Veamos cada uno de ellos…

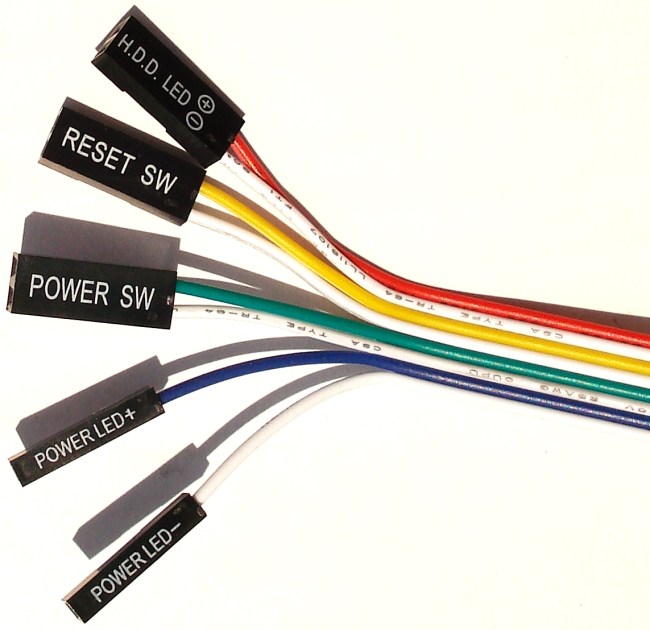

AEROCOOL VX-9 PRO LE. Cableado para panel frontal
Los típicos 4 molex de 2 pines para conectar el panel frontal a la placa base. En definitiva, 2 leds y los 2 botones de Reinicio y de Encendido/Apagado del sistema. Se agradece muchísimo que vengan todos juntos en un grupo.

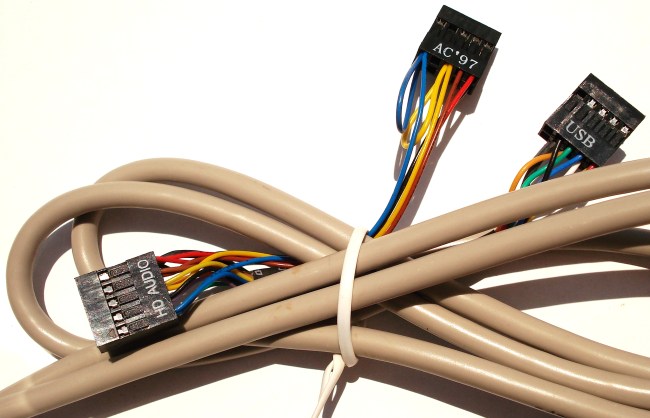

AEROCOOL VX-9 PRO LE. Cableado de Audio y USB
Estos son los 2 cables de audio para conectar la entrada de micrófono y la salida de audio (AC’97, HD AUDIO) directamente en la placa base. A parte, tenemos el conector molex para los 2 puertos USB2.0 del panel superior, que se conecta también directamente a la placa base.

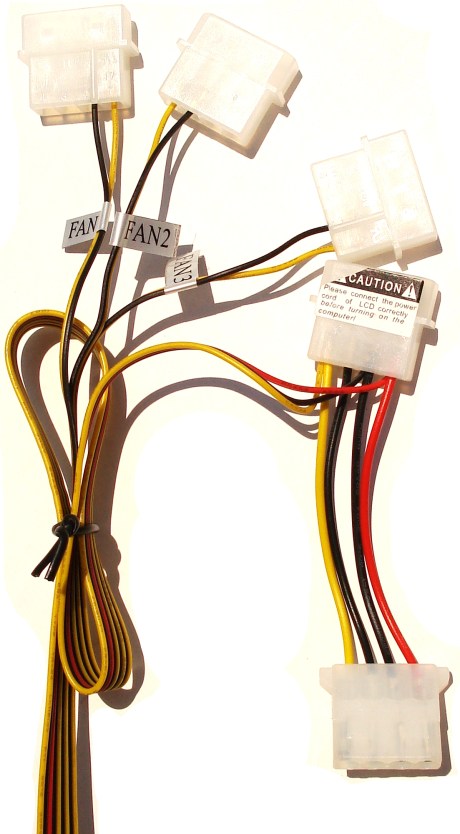

AEROCOOL VX-9 PRO LE. Cabelado Controlador R.P.M.
Y estos son la maraña de cables para el panel superior del controlador de revoluciones de los ventiladores. Podemos conectar hasta 3 ventiladores con molex de 4 pines, y el molex donde pone «CAUTION» se conecta directamente a la fuente de alimentación. En realidad podríamos conectar más ventiladores siempre que la suma no superemos el total de potencia máximo de 20W.
Los ventiladores de 12cm tienen una potencia de 3.6W. 3.6×4=14.4W. Podríamos conectar hasta los 4 ventiladores de 12cm sin problemas. El ventilador de 20cm tiene una potencia de 5.1W. Ya sumarían 19.5W, algo que empieza a acercarse al límite que nos informa el fabricante. De todas formas, como nos gusta probar, hemos montado los 5 ventiladores, y han funcionado sin problemas con el panel controlador de revoluciones. El problema es si montamos más ventiladores, ya que ya superarían juntos los 20W y podríamos quemar la circuitería del controlador. Hay que tener cuidado con estos detalles.
Todos estos cables son desmontables, y podemos extraerlos de la Semi-Torre si queremos.

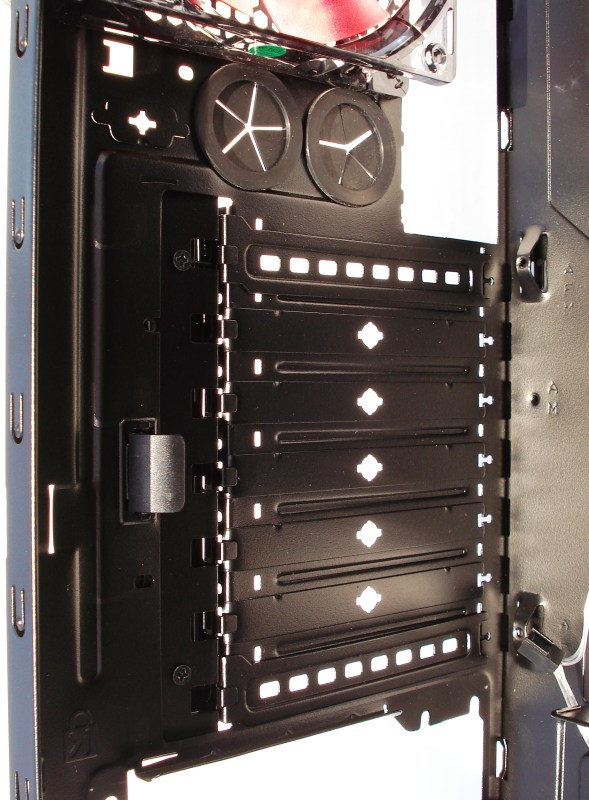

AEROCOOL VX-9 PRO LE. Vista Interior Fijación sin Tornillos para Slots PCI
El sistema de fijación sin tornillos para enganchar todos los dispositivos PCI que conectemos está francamente bien. Todas las plaquitas están bien fijadas y no bailan. Esta fijación se puede extraer y podemos emplear tornillería si lo preferimos (un tornillo por cada tarjeta PCI instalada). Aún así hay que anotar que resulta algo aparatoso el tener que fijar todas las tarjetas PCI si tenemos muchas, ya que todas deben encajar bien para poder cerrar el fijador.

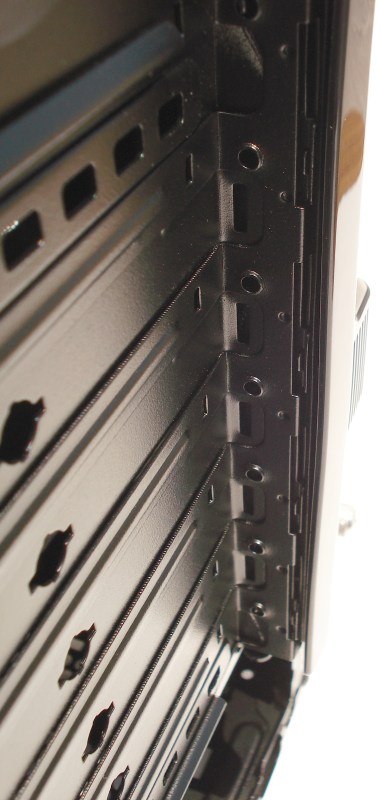

AEROCOOL VX-9 PRO LE. Vista Exterior Fijación sin Tornillos para Slots PCI
Tenemos un total de 7 plaquitas, 2 de ellas distintas y perforadas. Todas son desmontables y reutilizables, e incluso las podríamos montar en otra Semi-Torre. Se fijan y cierran bien en ambos lados, quedando una posición muy firme.
Veamos en la siguiente página el conjunto de refrigeración por aire detalladamente, afirmando desde ya que está muy logrado…
