7. TACENS VALEO III 600. Detalles Exteriores I. Caras Trasera y Delantera

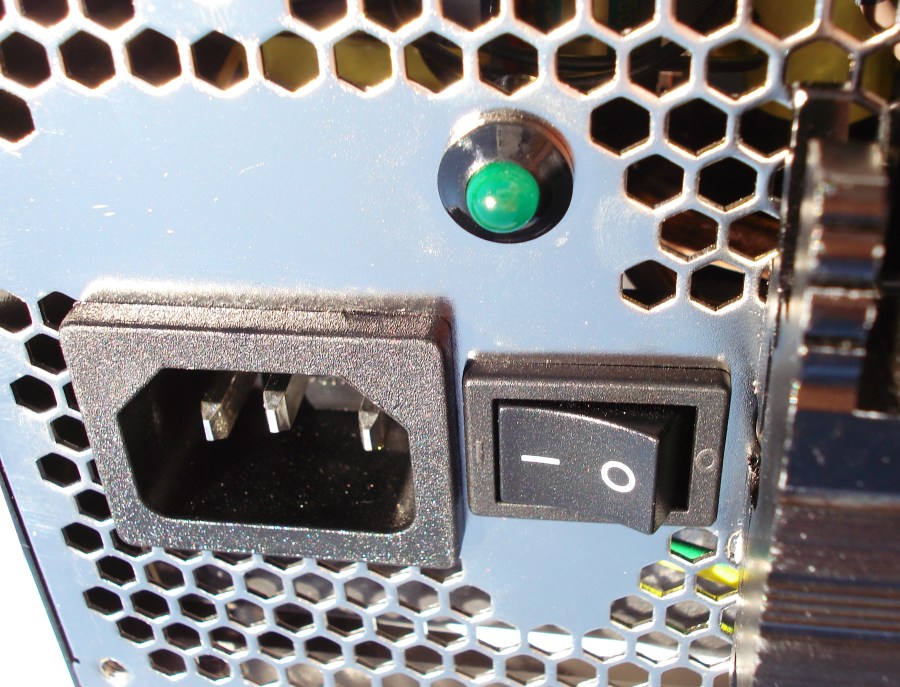

TACENS VALEO III 600. Conector de CA, Interruptor y Led de Actividad
Estos tres elementos, son lo mínimo que toda fuente de alimentación debería tener en su cara trasera. El conector de Corriente Alterna es el típico que todos conocemos, esta vez bien fijado por la cara interior. El led verde nos indica cuando la fuente está encendida, permaneciendo apagado aún estando conectada la fuente a nuestra toma de corriente. El interruptor también está firmemente fijado por dentro, y no es para menos, ya que es una parte donde solemos meter los dedos. Si nos fijamos un poco, vemos que la zona de estos tres elementos está reforzada, ya que se eliminan las perforaciones, haciendo más robusto el perímetro de estos 3 elementos.
Quizá vemos una pequeña pega, y es que el interruptor está justamente al lado del disipador. Estos consideramos que es un error, y se debería emplear mejor la superficie total de la cara para separar le máximo posible tanto el interruptor como el conector de CA, ya que también nos interesa que dicho cable de conexión de CA, no toque nunca este disipador, faltaría más.

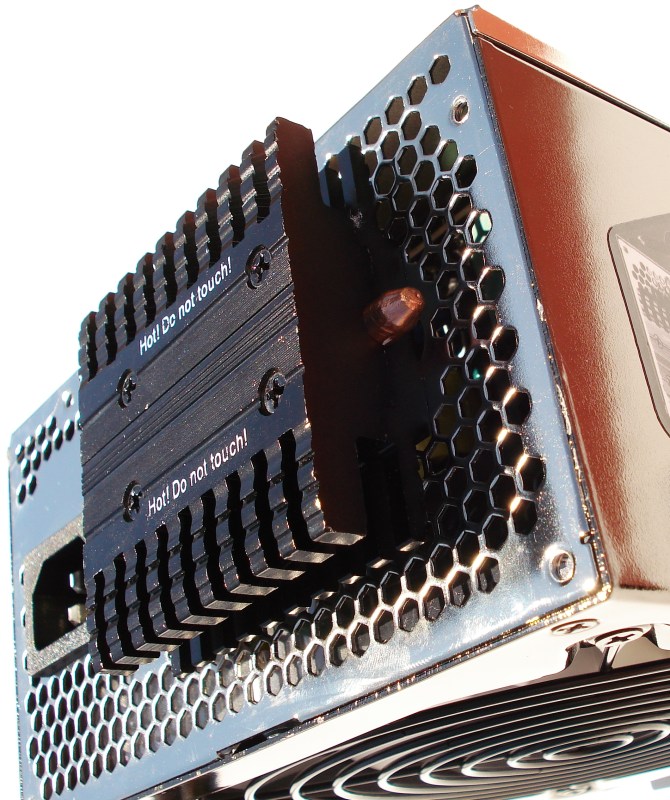

TACENS VALEO III 600. Vista en Perspectiva Disipador Pasivo Trasero. Refrigeración Pasiva-Activa
Está fijada al chasis de la fuente con 4 tornillos, siendo el metal empleado en el disipador, de aluminio pintado en su totalidad de color negro mate. TACENS nos advierte, y por partida doble de que tengamos sumo cuidado de no tocar este disipador, ya que nos podríamos quemar.
Nosotros, como «somos muy precavidos», hemos tocado este disipador con la yema de los dedos, después de 3 horas de funcionamiento. Y la cosa andaba calentita, hasta el punto que suponemos que alcanza sobradamente el doble de la temperatura ambiente, rondando por encima de los 60ºC cuando la fuente realmente trabaja a plena carga (<50%). Aún así, no nos parece una temperatura muy elevada, estando el ventilador totalmente quieto y en un entorno de verano (28-29ºC).
Por lo demás, las perforaciones hexagonales de «panel de abeja» cubren casi por totalidad la cara trasera, como era de esperar. Con ello se garantiza una buena evacuación de aire, ya que bastantes «obstáculos» hay ya.

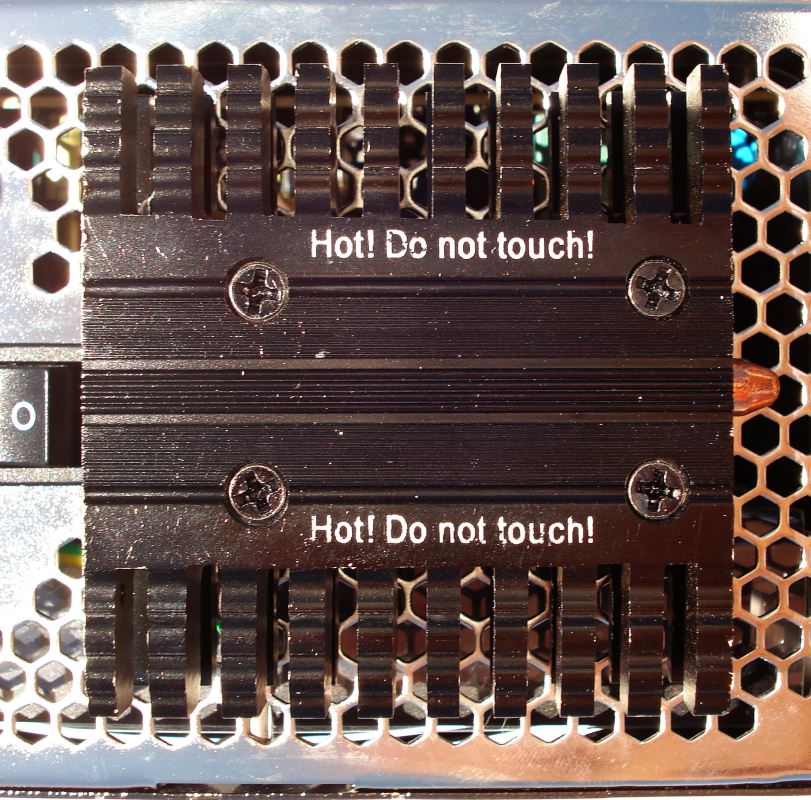

TACENS VALEO III 600. Detalle Frontal Disipador Pasivo
El disipador de aluminio, está estudiado para dejar el mayor paso de aire de ser necesario. Al mismo tiempo, consigue mayor superficie de contacto con el ambiente, consiguiendo mayor traspaso de energía calorífica entre el dispositivo y el medio. Está colocado casi en el centro de la cara trasera, donde caerá mayor caudal de aire de encenderse el ventilador, optimizando así su refrigeración activa, al mismo tiempo que se evita incompatibilidades con cualquier torre.

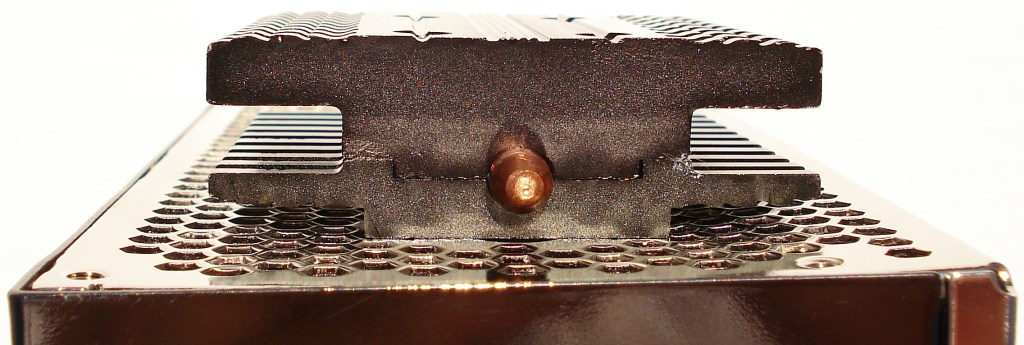

TACENS VALEO III 600. Detalle Lateral Izquierdo Disipador Pasivo
Con tan solo un heatpipe TACENS se ha inventado esta disipación. Tal como veremos más adelante, este tubo de cobre recorre este disipador hasta el interior de la fuente, acabando en contacto junto a otro disipador de reparto interno.

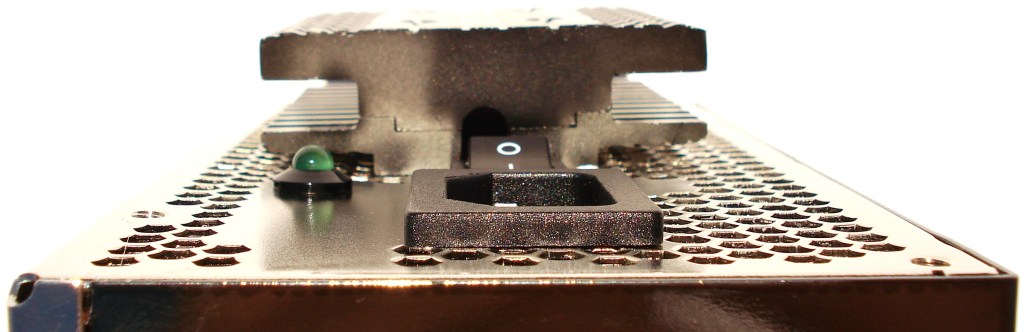

TACENS VALEO III 600. Detalle Lateral Derecho Disipador Pasivo
EL disipador sobresale de la superficie plana de la cara trasera 2cm. Esto no molesta en absoluto, el propio cable de alimentación ya sobresale más del doble que esos 2cm. Solo tendremos precaución de que ningún cable se enganche con las aletas del disipador o permanezca en contacto con él. Desconocemos hasta qué punto puede cualquier cable soportar una temperatura de fusión

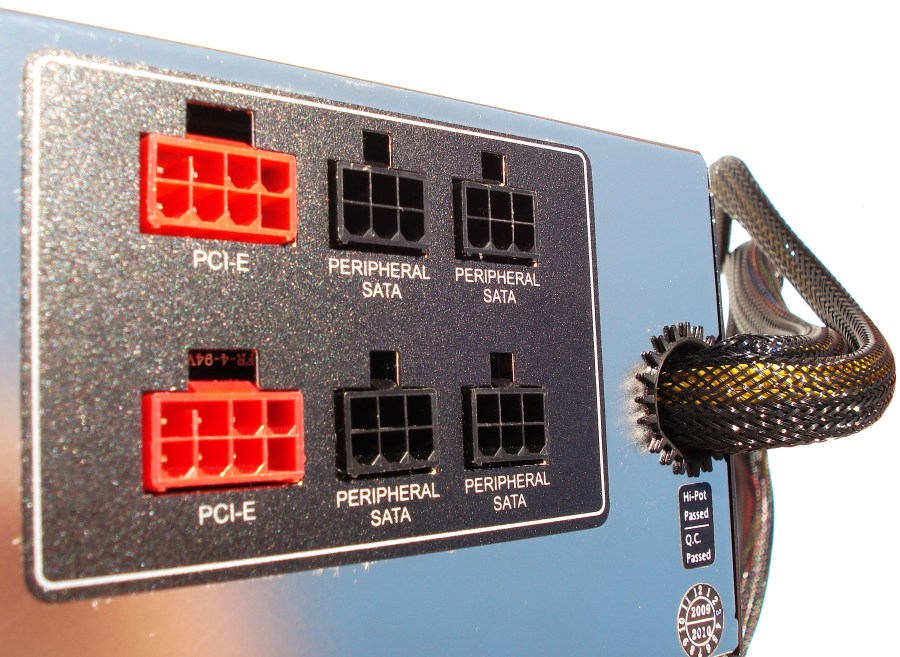

TACENS VALEO III 600. Vista en perspectiva Panel de Conexiones Delantero
Los conectores del panel delantero están bastante metidos dentro de la cavidad interna de la fuente, sobresaliendo a penas 2mm. Aún así, no resulta difícil para nada desconectar los molex anclados cada uno con su fijador. De esta forma, se garantiza una superficie bastante plana, al menos por la zona del panel.
Veamos más detalles…
Tengo una pregunta sobre el consumo. ¿Si una fuente es de 600W va a consumir eso siempre o es que puede llegar a eso como máximo si lo necesita?
Gracias.
Hola Ahriman! Qué tal te va?
A ver, es un poco más complejo que eso. La respuesta es NO. Pero hay que matizar. Una fuente de 600W de POTENCIA reales DE SALIDA, si te gasta esos 600W en realidad consumirá unos 720W de POTENCIA DE ENTRADA, 120W más de lo que produce al convertir la corriente alterna en continua. Y es que en el proceso de transformación de la corriente hay perdidas de consumo, en este caso 120W; esta energía suele transformarse en calor, y por ello se pierde. Pero no te alarmes. Esto es en el caso que tu ordenador siempre estuviera requiriendo esos 600W de POTENCIA DE SALIDA. La POTENCIA DE SALIDA es la que necesitan o requieren todos los dispositivos de tu equipo, CPU, GPU, RAM, Placa base, etc. y por ello depende de lo que consuman estos dispositivos. Un equipo mediano puede consumir unos 400W de potencia de salida, con una perdida de consumo de unos 70W. Así, la POTENCIA DE ENTRADA que consumirá será de unos 470W a grosso modo.
De manera que si te interesa este tema tienes que saber diferenciar la POTENCIA DE ENTRADA y LA POTENCIA DE SALIDA. La diferencia entre ambos nos da la eficiencia de la fuente, y según su consumo (la potencia que gasta la fuente), la fuente es algo más o algo menos eficiente.
En todo lo que te he dicho he tomado como referencia la fuente del análisis, la VALEO III 600. Pero todas las fuentes no son igual de eficientes, otras son mas y otras son menos.
Para aclararte, si la fuente la enciendes sin nada conectado, no consumirá casi nada, lo que consuma su ventilador a penas 2 o 3W. Ahora imagina que conectas solo la placa base, RAM CPU, GPU y disco duro. La fuente te consumirá lo que requieran estos dispositivos, Si ahora le montas 2GPUs consumirá más, faltaría sumarle la nueva GPU. Y si le pones 4 discos duros más, pues consumirá más. Le faltará sumar el consumo de esos 4 discos duros más. Y así sucesivamente.
Espero haberte dejado claro el tema. Si tienes alguna otra consulta ya sabes. De todas maneras te aconsejo que te leas bien la página 13 de este análisis, y mires bien el certificado 80plus en grande (la última imagen) e intentes entender los gráficos y los números. Ahí está todo lo que preguntas…
Saludos!
joe vaya respuesta jeje, pena que se pierda energía en forma de calor aunque eso pasa con muchas cosas, no sabía que sería tanto en una fuente. Yo quería saber esto por si me compro una fuente de 800W o más (ya no las veo de menos de 450-500) para ir un poco sobrado y no tener que cambiar la fuente más adelante.
Muchas gracias una vez más!
Hola de nuevo Ahriman!
Bueno, si tienes pensado comprar una, siempre está bien comprar una con la que te sobre potencia. Pero eso si, hay que fijarse mucho en su eficiencia real, y para eso puedes investigar sobre su certificado 80 Plus. Tienes 4 niveles de certificado a tener presente: 80 PLUS, 80 PLUS BRONCE, 80 PLUS SILVER y 80 PLUS GOLD (prueba tensión de entrada de 115V). Una Bronce o Silver son muy buenas candidatas, la Gold es ya muy eficiente y de gama alta, y por tanto generalmente muy caras, incluso las de baja potencia. Mírate bien todo este tema, que casi que es lo más importante de una fuente, entre otras cosas.
Si quieres, entra aquí e investiga –> https://www.clearesult.com/80plus . Hay están casi todas las fuentes de alimentación con certificado oficial 80 Plus listadas.
Saludos!
¿La tensión de entrada a 115v para que sirve? :$
Y tengo visto varias fuentes de alimentación con el certificado 80 PLUS BRONCE y SILVER pero muy pocas con el GOLD, sí que deben ser caras. Si a la larga cunden también por el consumo me iria por lo menos a por una silver entonces.Que ganas tengo también de una fuente modular 😛
Por cierto, ese enlace es gold por lo menos xD, hay muchísimas fuentes de alimentación ahí. Una página más para favoritos jeje
Muchas gracias Raúl!
La tensión de entrada es la que se suministra en los hogares en los distintos países y todas ellas son de Corriente Alterna (CA). Vamos, la que te sale por el enchufe de la pared de tu casa. Por ejemplo, en España es de 230V de tensión de entrada. En Canadá en cambio es de 120V. Según qué país, tendremos una u otra tensión.
Aquí tienes una pequeña lista de los países con sus tensiones de suministro y su frecuencia correspondiente:
PAÍS VOLTAJE FRECUENCIA
Afganistan 220V 50 Hz
Albania 220V* 50 Hz
Alemania 230V 50 Hz
Argelia 230V 50 Hz
Angola 220V 50 Hz
Anguilla 110V 60Hz
Antigua 230V* 60 Hz
Antillas Holandesas 127/220V* 50 Hz
Argentina 220V 50 Hz
Armenia 220V 50 Hz
Aruba 127V* 60 Hz
Australia 240V 50 Hz
Austria 230V 50 Hz
Azores 220V* 50 Hz
Bahamas 120V 60 Hz
Bahrain 230V* 50 Hz*
Bangladesh 220V 50 Hz
Barbados 115V 50 Hz
Belgica 230V 50 Hz
Belice 110/220V 60 Hz
Benin 220V 50 Hz
Bermuda 120V 60 Hz
Bhutan 230V 50 Hz
Bolivia 220/230V* 50 Hz
Bosnia 220V 50 Hz
Botswana 231V 50 Hz
Brasil 110/220V* 60 Hz
Brunei 240V 50 Hz
Bulgaria 230V 50 Hz
Burkina Faso 220V 50 Hz
Burundi 220V 50 Hz
Camboya 230V 50 Hz
Camerún 220V 50 Hz
Canadá 120V 60 Hz
Cabo Verde 220V 50 Hz
Centroafricana, Rep. 220V 50 Hz
Chad 220V 50Hz
Channel Islands 240V* 50 Hz
Chile 220V 50 Hz
China 220V 50 Hz
Colombia 110V 60Hz
Comoros 220V 50 Hz
Congo, Rep. 230V 50 Hz
Congo, Rep. Dem. (Zaire) 220V 50 Hz
Cook, Islas 240V 50 Hz
Costa Rica 120V 60 Hz
Costa de Marfil 220V 50 Hz
Croacia 230V 50Hz
Cuba 110/220V 60Hz
Chipre 240V 50 Hz
Chequia (Rep. Checa) 230V 50 Hz
Dinamarca 230V 50 Hz
Djibouti 220V 50 Hz
Dominica 230V 50 Hz
Rep. Dominicana 110V 60 Hz
Timor Oriental 220V 50 Hz
Ecuador 120-127V 60 Hz
Egipto 220V 50 Hz
El Salvador 115V 60 Hz
Emiratos Árabes Unidos 220V* 50 Hz
España 230V 50 Hz
Guinea Ecuatorial 220V* 50 Hz
Eritrea 230V 50 Hz
Eslovaquia 230V 50 Hz
Eslovenia 220V 50 Hz
Estonia 230V 50 Hz
Etiopia 220V 50 Hz
Islas Feroe 220V 50 Hz
Fiji 240V 50 Hz
Filipinas 220V* 60 Hz
Finlandia 230V 50 Hz
Francia 230V 50 Hz
Guayana Francesa 220V 50 Hz
Gaza 230V 50 Hz
Gabón 220V 50 Hz
Gambia 230V 50 Hz
Ghana 230V 50 Hz
Gibraltar 240V 50 Hz
Grecia 220V 50 Hz
Granada (Is. Windward) 230V 50 Hz
Guadalupe 230V 50 Hz
Guam 110V 60Hz
Guatemala 120V 60 Hz
Guinea 220V 50 Hz
Guinea-Bissau 220V 50 Hz
Guyana 240V* 60 Hz*
Haiti 110V 60 Hz
Holanda 230V 50 Hz
Honduras 110V 60 Hz
Hong Kong 220V* 50 Hz
Hungría 230V 50 Hz
Islandia 220V 50 Hz
India 240V 50 Hz
Indonesia 127/230V* 50 Hz
Irán 230V 50 Hz
Irak 230V 50 Hz
Irlanda (Eire) 230 50 Hz
Isla de Man 240V 50 Hz
Islandia 220V 50 Hz
Islas Cayman 120V 60 Hz
Israel 230V 50 Hz
Italia 230V 50 Hz
Jamaica 110V 50 Hz
Japón 100V 50/60 Hz*
Jordan 230V 50 Hz
Kenia 240V 50 Hz
Kazakhstan 220V 50 Hz
Kiribati 240V 50 Hz
Korea del Sur 220V 60 Hz
Kuwait 240V 50 Hz
Laos 230V 50 Hz
Letonia 220V 50 Hz
Libano 230V 50 Hz
Lesotho 220V 50 Hz
Liberia 120V 60 Hz
Libia 127V* 50 Hz
Lituania 220V 50 Hz
Liechtenstein 230V 50 Hz
Luxemburgo 220V 50 Hz
Macao 220V 50 Hz
Macedonia 220V 50 Hz
Madagascar 127/220V 50 Hz
Madeira 220V 50 Hz
Malawi 230V 50 Hz
Malasia 240V* 50 Hz
Maldivas 230V 50 Hz
Mali 220V 50 Hz
Malta 240V 50 Hz
Martinica 220V 50 Hz
Mauritania 220V 50 Hz
Mauricio 230V 50 Hz
México 127V 60 Hz
Micronesia 120V 60 Hz
Mónaco 127/220V 50 Hz
Mongolia 230V
Montserrat (Is. Leeward) 230V 60 Hz
Marruecos 127/220V* 50 Hz
Mozambique 220V 50 Hz
Myanmar (Burma) 230V 50 Hz
Namibia 220V 50 Hz
Nauru 240V 50 Hz
Nepal 230V 50 Hz
Nueva Caledonia 220V 50 Hz
Nueva Zelanda 230V 50 Hz
Nicaragua 120V 60 Hz
Niger 220V 50 Hz
Nigeria 240V 50 Hz
Noruega 230V 50 Hz
Okinawa 100V* 60 Hz
Omán 240V* 50 Hz
Pakistan 230V 50 Hz
Palmyra Atolón 120V 60Hz
Panamá 110V* 60 Hz
Papua Nueva Guinea 240V 50 Hz
Paraguay 220V 50 Hz
Perú 220V* 60 Hz*
Polonia 230V 50 Hz
Portugal 220V 50 Hz
Puerto Rico 120V 60 Hz
Qatar 240V 50 Hz
Reino Unido 230V* 50 Hz
Réunion Islas 220V 50Hz
Rumania 230V 50 Hz
Rusia 220V 50 Hz
Ruanda 230V 50 Hz
Samoa Americana 120V 60 Hz
Samoa Occidental 230V 50 Hz
St. Lucia (Windward Is.) 240V 50 Hz
St. Vincent (Windward Is.) 230V 50 Hz
Saudi Arabia 127/220V 60 Hz
Senegal 230V 50 Hz
Serbia-Montenegro 220V 50 Hz
Seychelles 240V 50 Hz
Sierra Leona 230V 50 Hz
Singapur 230V 50 Hz
Somalia 220V* 50 Hz
Sudáfrica 220/230V* 50 Hz
Sri Lanka 230V 50 Hz
Sudán 230V 50 Hz
Suriname 127V 60 Hz
Swaziland 230V 50 Hz
Suecia 230V 50 Hz
Suiza 230V 50 Hz
Siria 220V 50 Hz
Tahiti 110/220V 60 Hz
Tajikistan 220V 50 Hz
Taiwan 110V 60 Hz
Tanzania 230V 50 Hz
Tailandia 220V 50 Hz
Togo 220V* 50 Hz
Tonga 240V 50 Hz
Trinidad & Tobago 115V 60 Hz
Túnez 230V 50 Hz
Turquía 230V 50 Hz
Turkmenistan 220V 50 Hz
Uganda 240V 50 Hz
Ucrania 220V 50 Hz
USA 120V 60 Hz
Uruguay 220V 50 Hz
Uzbekistan 220V 50 Hz
Venezuela 120V 60 Hz
Vietnam 127/220V* 50 Hz
Vírgenes, Islas (British and U.S.) 110V 60 Hz
Yemen 220/230V 50 Hz
Yugoslavia 220V 50 Hz
Zambia 230V 50 Hz
Zimbawe 220V 50 Hz
¿De qué país eres tú, Ahriman?
Las pruebas del certificado 80plus se basan en estas dos tensiones de entrada, siendo la de 115V las más común para tener nosotros presente a la hora de elegir una fuente, aunque sería más justo que se midieran como referencia estas pruebas con la tensión de entrada de 230W de corriente continua, ya que hay más países que emplean este nivel de tensión. Pero nos conformaremos con los certificados que sacan con las pruebas de tensión de entrada de 115V. No tenemos más remedio.
Saludos!
hola, tengo una tacens valeo ii 700 y vivo en españa y me la piensa llevar a colombia y quisiera saber si me sirve ya que la energia es de 110v por favor de responder para mirar que hacer ya que mi viaje es pronto.
gracias por su atencion
Hola Cesar!
De entrada, te pido disculpas por la tardanza de mi contestación, no he podido atenderte antes.
Este versión de fuente de alimentación (TACENS VALEOIII) es versión europea, y tengo entendido que no tiene conversor de tensión de entrada de CA, lo que quiere decir que no detectará la entrada de 110V. Dicho de otro modo, parece ser según las especificaciones que nos proporciona el fabricante, que no es compatible con esta tensión, sino únicamente con la de 230V. A parte, fíjate que igual en Colombia el enchufe conector puede ser distinto al normalizado europeo.
En Europa se emplean 2 tipos de enchufes de CA, el más común que empleamos en la mayoría de países europeos es el que tiene 2 conectores y una toma de tierra, (el «TACENS VALEO III 600. Cable de Alimentación 230V (versión europea)», página 4 de esta review) y el de Reino Unido, que dispone de 3 conectores con sección rectangular, el de tensión, neutro y toma de tierra.
Así que tendrías que mirar esas dos cosas:
1- el nivel de tensión de Colombia
2- el tipo de clavija de conexión de Colombia
Espero haber llegado a tiempo…
Saludos, buen viaje y suerte!
hola Raul, gracias por tu respuesta, la verdad me llego a tiempo, cuidate mucho
No me ha quedado claro a partir de qué potencia consumida entra en funcionamiento el ventilador. Para un consumo de 200 w del equipo, ¿debería estar siempre quieto no?
¿Qué tipo de rodamiento lleva el ventilador?
Hola Rafael.
De entrada el encendido del ventilador no depende de la potencia que se consuma. Se entiende que si una fuente está consumiendo mucha potencia, empieza a calentarse más, y por tanto entra en acción el ventilador.
La electrónica donde va conectado el ventilador va relacionada a la térmica de la fuente, no a su potencia. Imagina en invierno que hace mucho frío y consumes su potencia máxima, si la fuente no llega a calentarse no necesita activar el ventilador. Por otro lado, en verano que hace mucha calor, con poca potencia consumida, si empieza a calentarse mucho, el ventilador entraría en acción. De manera que afirmar que a unos 200w de consumo se encienda la fuente, no sería del todo acertado, porque depende de la temperatura interior de la fuente y por tanto, de la temperatura ambiente exterior.
Esta idea la puedes trasladar a cualquier componente de ordenador que disponga de un ventilador autorregulado. Y si en algún caso en concreto no es así debería serlo, es lo más lógico y eficiente.
Respecto al rodamiento será similar al «Tacens Fluxus Pro»; de larga duración, baja vibración y muy silencioso.
Salu2!
