Review Panel Controlador 6 Ventiladores AEROCOOL F6XT al detalle

por

6. AEROCOOL F6XT. Detalles. Pruebas de Funcionamiento

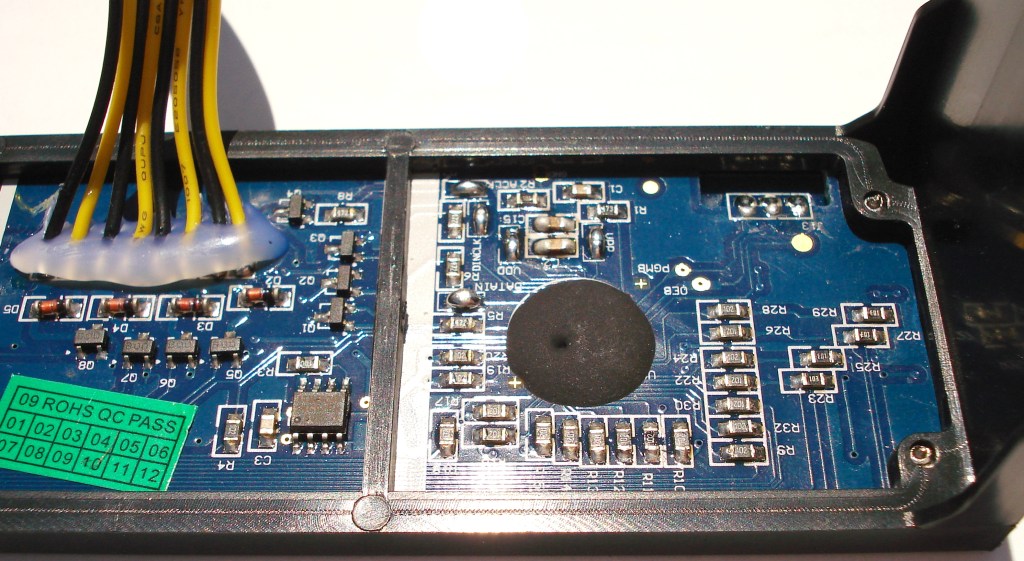

AEROCOOL F6XT. Detalle Vista Trasera I

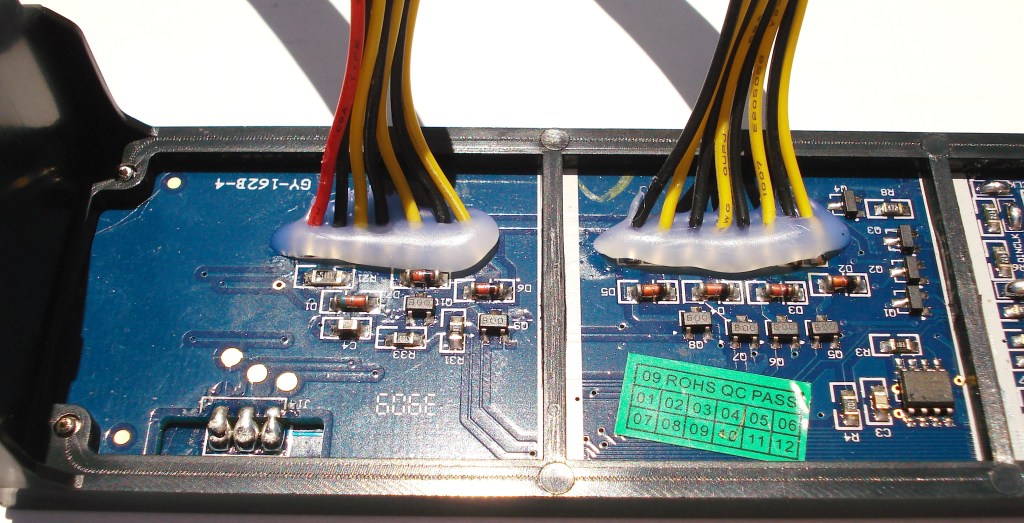

AEROCOOL F6XT. Detalle Vista Trasera II

Aquí podemos apreciar mejor la circuitería y los componentes electrónicos de la placa del panel. Acostumbrados a ver disipadores detrás de estos paneles, es sorprendente que este no traiga ninguno, ya que es capaz de sacar 72W de potencia (12W x 6) Puede que en algún caso, se pueda forzar la instalación de algún disco duro en la misma bahía donde se instale este panel, aunque nosotros no lo recomendamos. Si por la parte delantera es sencillo, por la parte trasera también lo es.

Si nos fijamos, posee una pegatina de control de calidad (QC PASS) y de aprobación del cumplimiento RoHS.

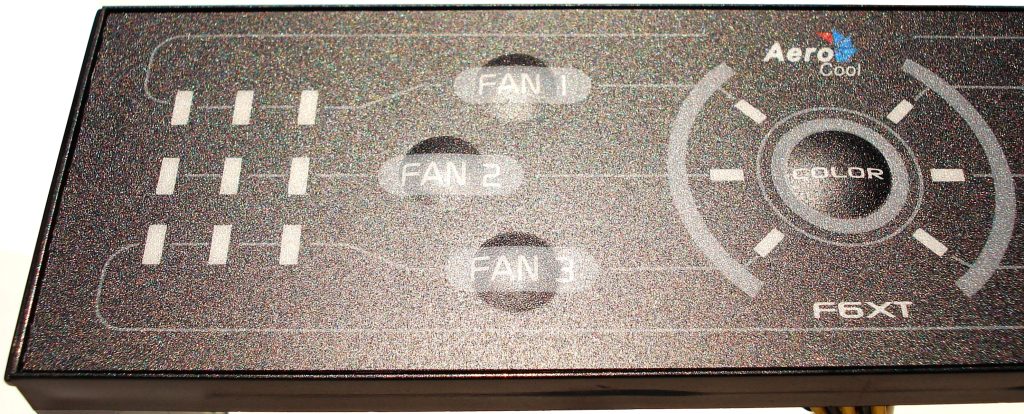

AEROCOOL F6XT. Detalle Vista Delantera I

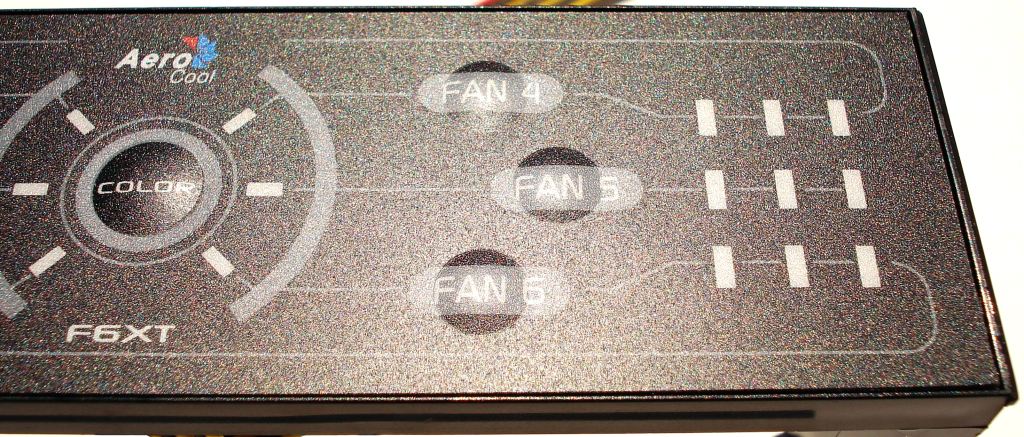

AEROCOOL F6XT. Detalle Vista Delantera II

Del frontal ya hemos dicho que lo que más nos gusta es su cara plana. Los botones abultan apenas 1mm de altura y se acoplan muy bien a la yema de los dedos. Los dibujos que resaltan son unas lineas curvas que hacen una especie de circuito cerrado que nacen desde el botón central «COLOR», pasando por los botones FAN «X», recorriendo todos los 3 LEDs de cada canal, hasta dar la vuelta. Con eso y con la marca AEROCOOL y modelo F6XT como resalte en su centro, se limitan a hacer un diseño muy sencillo, no haciendo falta nada más.

Pruebas de Funcionamiento del Panel

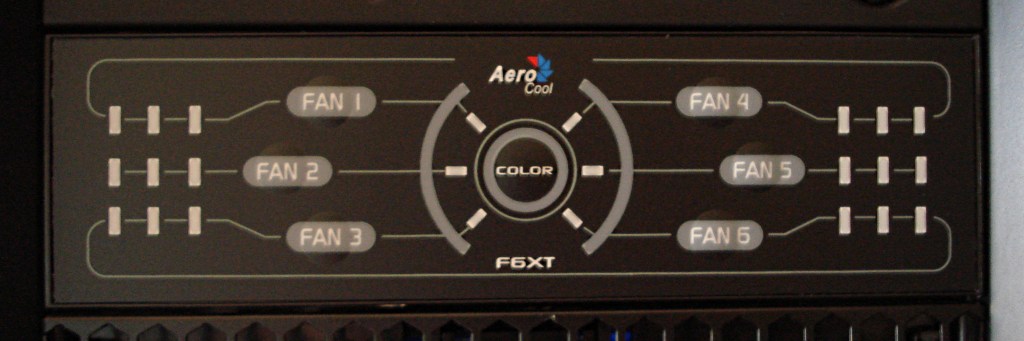

AEROCOOL F6XT. Panel Montado. LEDs Apagados

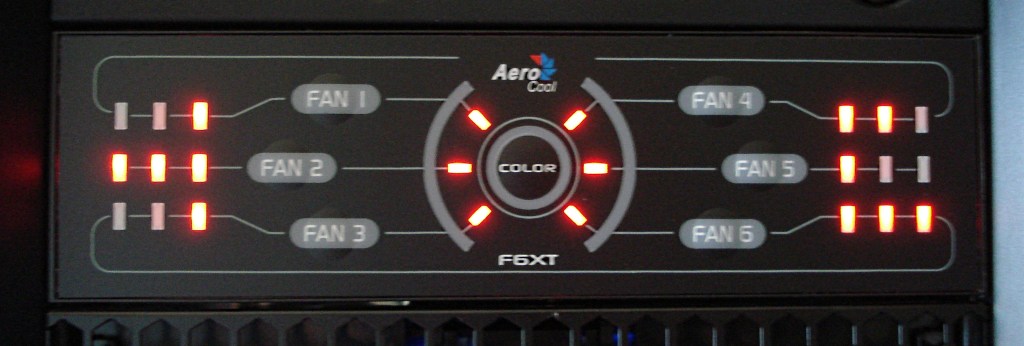

AEROCOOL F6XT. Panel Montado. LEDs Rojos

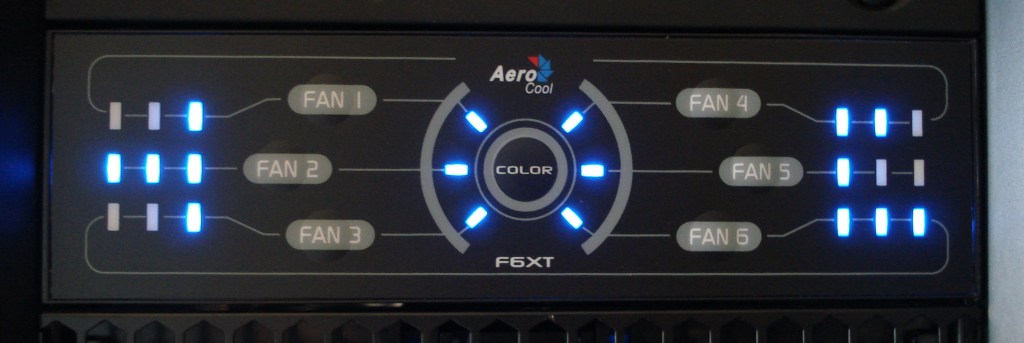

AEROCOOL F6XT. Panel Montado. LEDs Azules

El funcionamiento del panel es muy sencillo. Un botón por cada canal. Si tenemos un led encendido, funciona a 6V, si encendemos 2, funciona a 9V y 3 LEDs 12V. Así todos los canales. El botón es fácil de pulsar, aflojándose poco a poco al paso del tiempo. Suponemos que los botones que no se utilicen permanecerán más rígidos que los que si se usen. Esto es normal a causa de la mecánica del mismo. El botón central se limita únicamente a cambiar los colores de los LEDs y a su apagado.

El F6XT tiene una función automática muy interesante en el arranque. Cuando se enciende el ordenador, todos los canales funcionan a 12V de tensión, durante unos 2-3 segundos, independientemente de si están en velocidad baja, media o alta. Una vez transcurrido este tiempo, el F6XT activa todas las configuraciones de velocidad en todos los canales, tal como lo dejamos por última vez. Esto garantiza que todos los ventiladores empiecen a girar sin excepción. Según la demanda de energía de algún tipo de ventilador, podría no girar si estuviera a una tensión de 6V. Así se evita que ocurra esto. Sin duda, esto es algo que nos ha llamado la atención, siendo un comportamiento 100% acertado del panel.

A parte, tal como está diseñado, por la noche es fácil saber en qué velocidad de las tres posibles tenemos cada canal, siendo muy intuitivo de identificar. Quizá hubiera sido acertado que los propios botones donde pone FAN «X», estuvieran iluminados, o al menos el número, siendo así más identificable, si cabe.

Pruebas de Tensiones. Polímetro

Fuente de alimentación utilizada: TACENS VALEO III 600. Buscamos la mayor estabilidad posible en las tensiones de salida de la fuente para que no influyan en los resultados de las pruebas…

Ventiladores empleados: TACENS AURA PRO 12cm – 2.2W, TACENS SPIRO ICE 12cm – 3.6W, ANTEC TRICOOL BLUE 12cm – 2.4W, ANTEC BIG BOY TRICOOL 20cm – 3.0W y el AEROCOOL 12cm – 2.4W.

Hemos medido los 6 canales con el polímetro, tomando una medida por cada velocidad; a baja, media y alta. Tiempo de cada toma: 30 segundos.

Estos son los resultados:

  • Canal 1:
    • Baja 6V (50%) = 6.21V
    • Media 9V (75%) = 9.21V
    • Alta 12V (100%) = 11.99V
  • Canal 2:
    • Baja 6V (50%) = 6.21V
    • Media 9V (75%) = 9.21V
    • Alta 12V (100%) = 11.99V
  • Canal 3:
    • Baja 6V (50%) = 6.21V
    • Media 9V (75%) = 9.21V
    • Alta 12V (100%) = 11.99V
  • Canal 4:
    • Baja 6V (50%) = 6.21V
    • Media 9V (75%) = 9.21V
    • Alta 12V (100%) = 11.99V
  • Canal 5:
    • Baja 6V (50%) = 6.21V
    • Media 9V (75%) = 9.21V
    • Alta 12V (100%) = 11.99V
  • Canal 6:
    • Baja 6V (50%) = 6.21V
    • Media 9V (75%) = 9.21V
    • Alta 12V (100%) = 11.99V

Todos los canales se comportan exactamente igual, tanto si tomamos la medida con o sin ventilador conectado. Las tensiones se han comportado totalmente estables, sin ningún inestabilidad rara, todas por encima de sus valores de referencia, excepto la de 12V, que se queda clavada en los 11.99V. En general, nos parece un funcionamiento más que correcto.

Pruebas de carga

  • Prueba 1: conexión de 12 ventiladores, dos por cada canal:

Para la prueba de carga nos hemos armado de paciencia para conectar 12 ventiladores, 2 por cada canal, entre 2 y 3.6W de potencia. Consideramos que es muy difícil ya superar esta cifra. Si fueran 8 ventiladores nos parecería ya una exageración. Pero el F6XT ni se ha enterado. Ha seguido suministrando su energía a todos los ventiladores si problemas ni sobrecalentamientos de ningún tipo en su circuitería electrónica. Así que os podemos garantizar que este panel es capaz y sobrado, de soportar emparejados hasta 12 ventiladores.

  • Prueba 2: conexión de 3 ventiladores en el canal 1 (ramal 1) (prueba repetida en el canal 6 (ramal 2)).

Para ello hemos empleado estos 3 ventiladores: TACENS AURA PRO 12cm – 2.2W, TACENS SPIRO ICE 12cm – 3.6W y el AEROCOOL 12cm – 2.4W.

Si cada canal es de 12W, debería aguantar la suma de estos 3 ventiladores: 2.2W + 3.6W + 2.4W = 8.2W <12W

Y así ha sido, funcionando a la perfección en el canal 1 y en el canal 6, claro está, con las tres velocidades posibles.

«No nos hemos atrevido» a conectar 18 ventiladores, más que nada porque no disponíamos en este momento de tal cantidad. Pero estamos convencidos que si empleamos este tipo de ventiladores, de entre 2 y 3W de potencia aproximadamente, podemos llegar a la cifra de 18 ventiladores o incluso más. Pero nos parece un acto un poco absurdo, ya que ninguna torre está preparada hoy en día para albergar tal cantidad de ventiladores. A ver quién es el guapo que se monta una torre con 18 ventiladores. Si es así, ya sabe que panel frontal adquirir: el panel AEROCOOL F6XT. Y es que sus 72W (12W x 6) no son para menos…
