8. NESTEQ FANMAX. Detalles II. Electrónica y Funcionamiento. Pruebas de Tensión
Electrónica y Funcionamiento

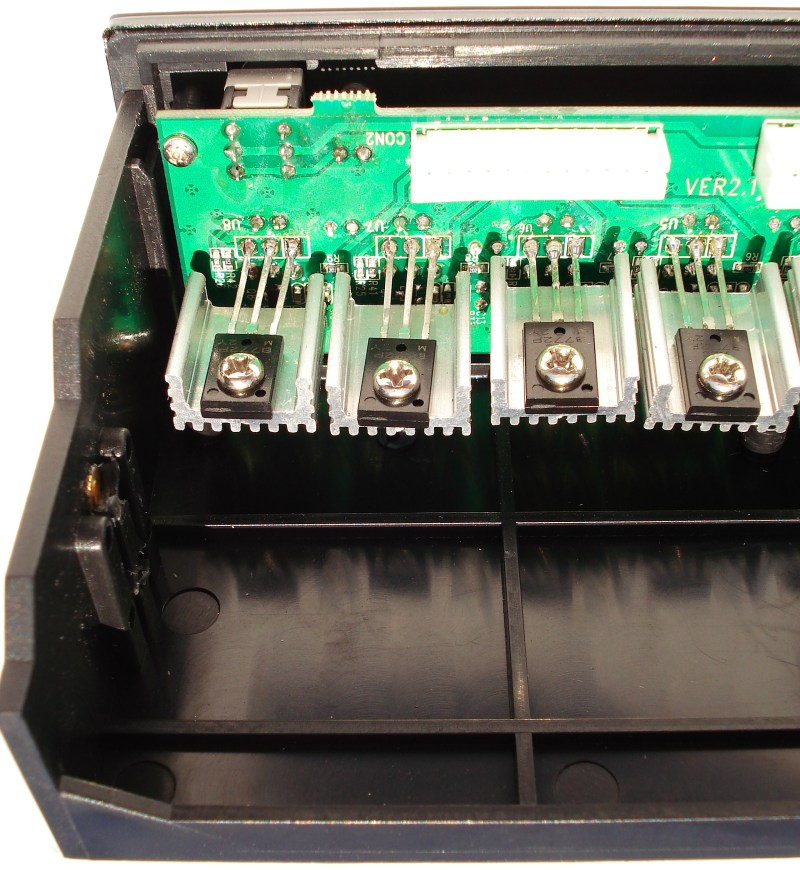

NESTEQ FANMAX. Detalle Superior Izquierda de los Transistores

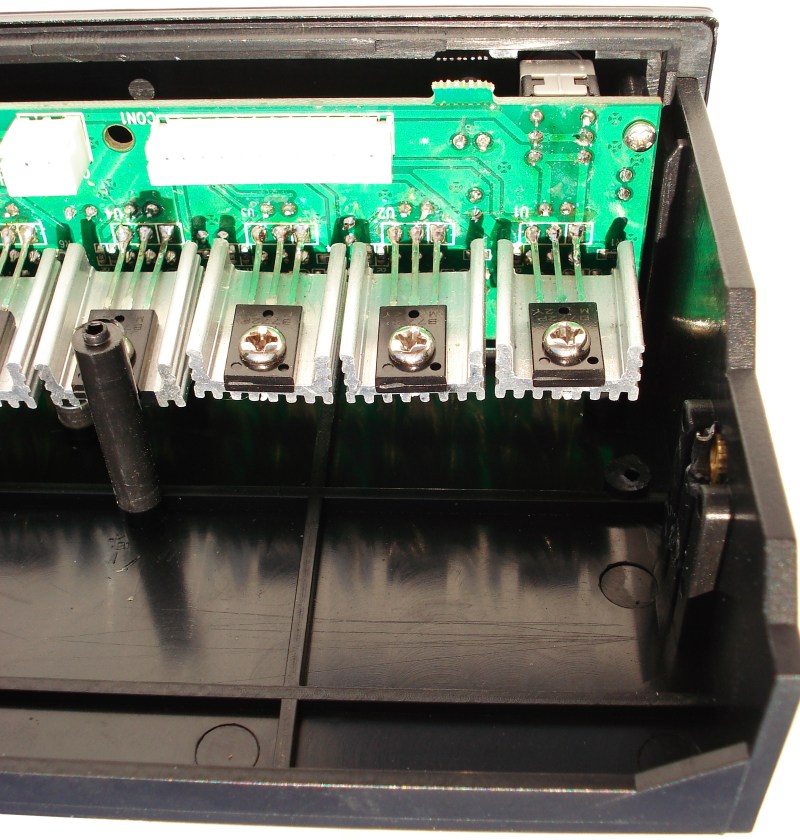

NESTEQ FANMAX. Detalle Superior Derecha de los Transistores
La electrónica posee de un transistor por cada canal. En total 8 transistores medianos, cada uno de ellos en contacto con un pequeño disipador de aluminio, para disiparlo independientemente.
El funcionamiento del panel FANMAX es bastante sencillo. En resumen, cada transistor actúa como amplificador de tensión. Cada condensador actúa como «pequeño almacén» temporal de energía y el potenciometro regula la tensión de salida de cada canal, manteniendo una tensión fija según su posición de rotación; en este caso entre 6 y 12V.

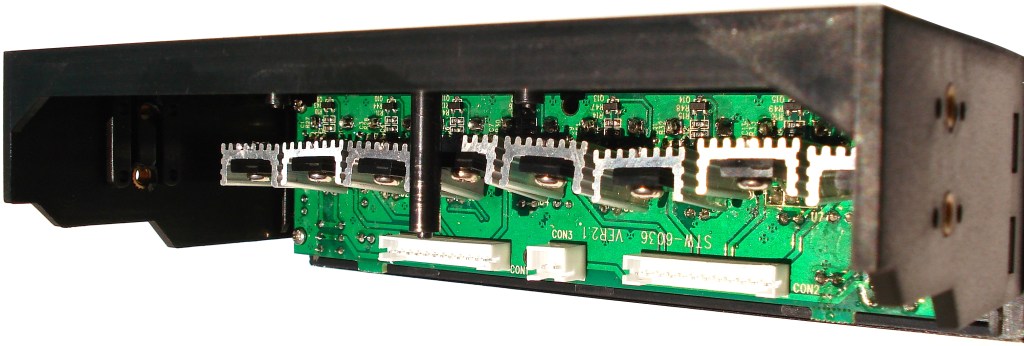

NESTEQ FANMAX. Detalle Trasera de la Electrónica

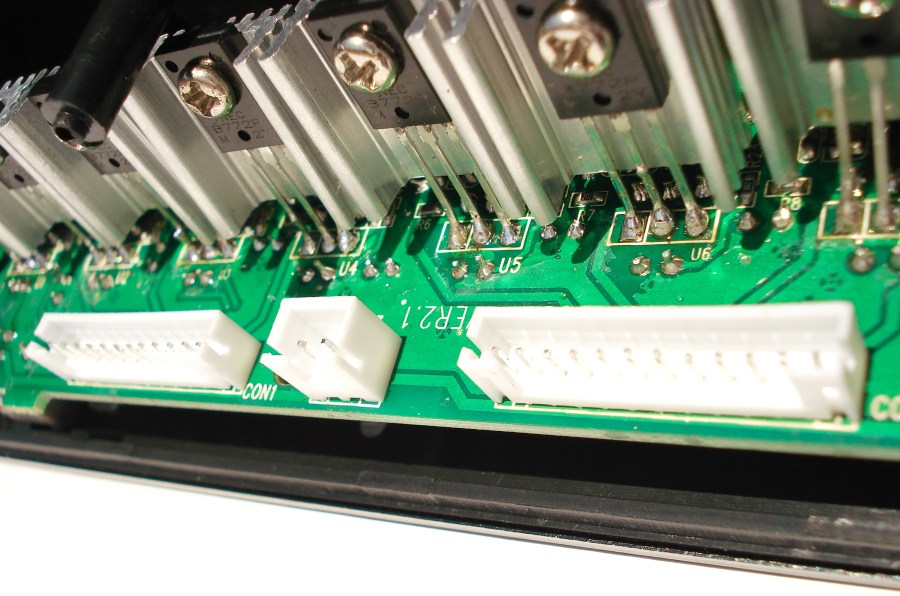

NESTEQ FANMAX. Detalle Conectores de Alimentación de Entrada y de Salida
Estos disipadores pueden alcanzar los 40-45ºC fácilmente. Están separados entres si 1.5mm. Quizá la colocación central del cableado hubiera sido mejor colocarla en un lateral, pero esto rompe el diseño simétrico del panel. No nos gusta demasiado que los cables caigan por encima de los disipadores de aluminio, aunque es difícil de que éstos los toquen. Si optamos por dejar recogidos los cables cerda de la trasera del panel, deberemos procurar no acercarlos a estos disipadores.
Pruebas de Tensión

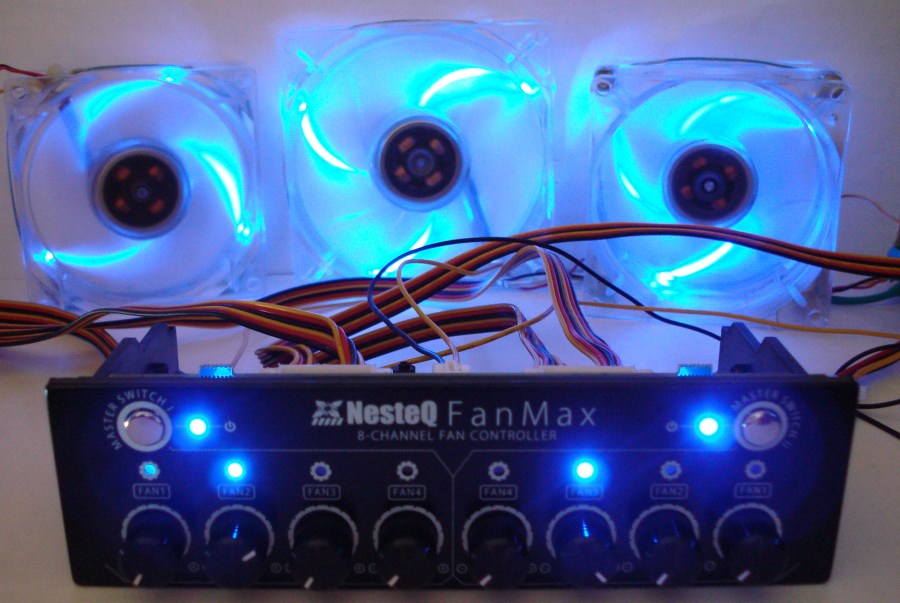

NESTEQ FANMAX. Pruebas de Funcionamiento Electrónico

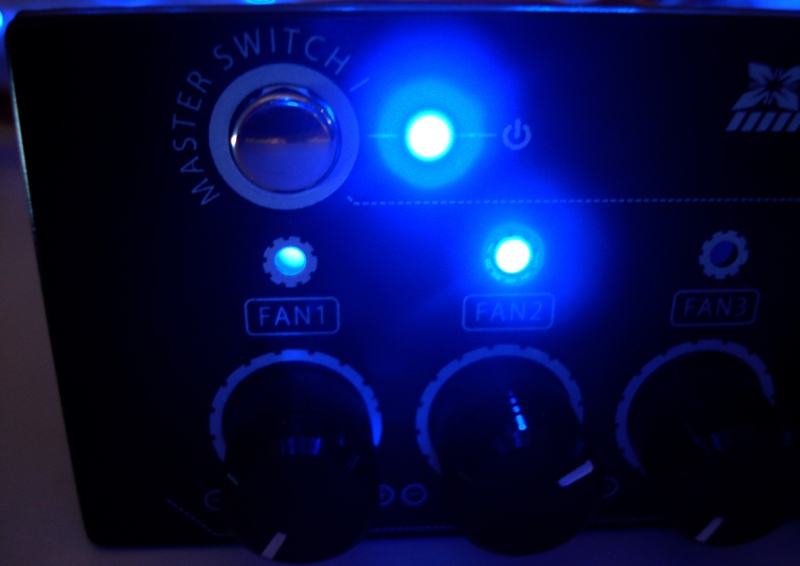

NESTEQ FANMAX. Actividad de los LEDs
Para hacer estas pruebas hemos optado por medir por cada canal la tensión mínima y máxima de 6 y 12V respectivamente, tomando dos medidas, con un ventilador conectado y sin él. El ventilador empleado es uno de 9×9 cm de la marca Thermaltake, modelo TT-9025T, de alto rendimiento.
Medidas tomadas (valores de referencia): 6V sin ventilador | 6V con ventilador (LED activo) | 12V sin ventilador | 12V con ventilador (LED activo).
Swith I:
- Canal 1 (A): 5.82V | 5.81V | 12.12V | 11.69V
- Canal 2 (A): 5.80V | 5.79V | 12.12V | 11.69V *Intensidad de LED demasiado elevada a 6V (5.79V)
- Canal 3 (A): 5.81V | 5.80V | 12.12V | 11.69V
- Canal 4 (A): 5.83V | 5.82V | 12.12V | 11.69V
Swith II:
- Canal 1 (B): 5.82V | 5.81V | 12.12V | 11.68V *Intensidad de LED demasiado elevada a 6V (5.81V)
- Canal 2 (B): 5.82V | 5.81V | 12.12V | 11.67V
- Canal 3 (B): 5.82V | 5.82V | 12.12V | 11.68V *Intensidad de LED demasiado elevada a 6V (5.82V)
- Canal 4 (B): 5.85V | 5.84V | 12.12V | 11.67V
Bueno, viendo las pruebas hemos detectado ciertas cosas algo extrañas. En principio las tensiones son muy estables sin carga y con carga. Pero la tensión de 6V está con 0.18V de media por debajo tanto con carga como sin carga. La tensión de 12V está sin carga incluso por encima del valor de referencia (12.12V). En cambio, al conectar nuestro ventilador de pruebas (con caga) baja a 11’68V de media, descendiendo así una tensión de 0.44V, algo que nos parece un poco exagerado. Todo esto demuestra la independencia de cada canal, siendo su comportamiento ligeramente distinto en cada uno de ellos.
Pero lo que más nos ha sorprendido es la sensibilidad de los LEDs, 3 de ellos con intensidad demasiado elevada a 6V de referencia. Se encienden al máximo ya con una tensión de 6V, cuando los demás están casi apagados. Consideramos que las variaciones de las tensiones son sobradamente aceptables, ya que esto es un panel para ventiladores, siendo muy estables en cada valor dado. Lo único que incomoda es el comportamiento en la intensidad de los LEDs, que no todos se comportan igual. Esto puede «marear» un poco al usuario que lo maneja.
Veamos qué conclusión sacamos de todo esto en nuestro apartado de ventajas e inconvenientes…
