7. NESTEQ MAXZERO. Cableado y Conectores

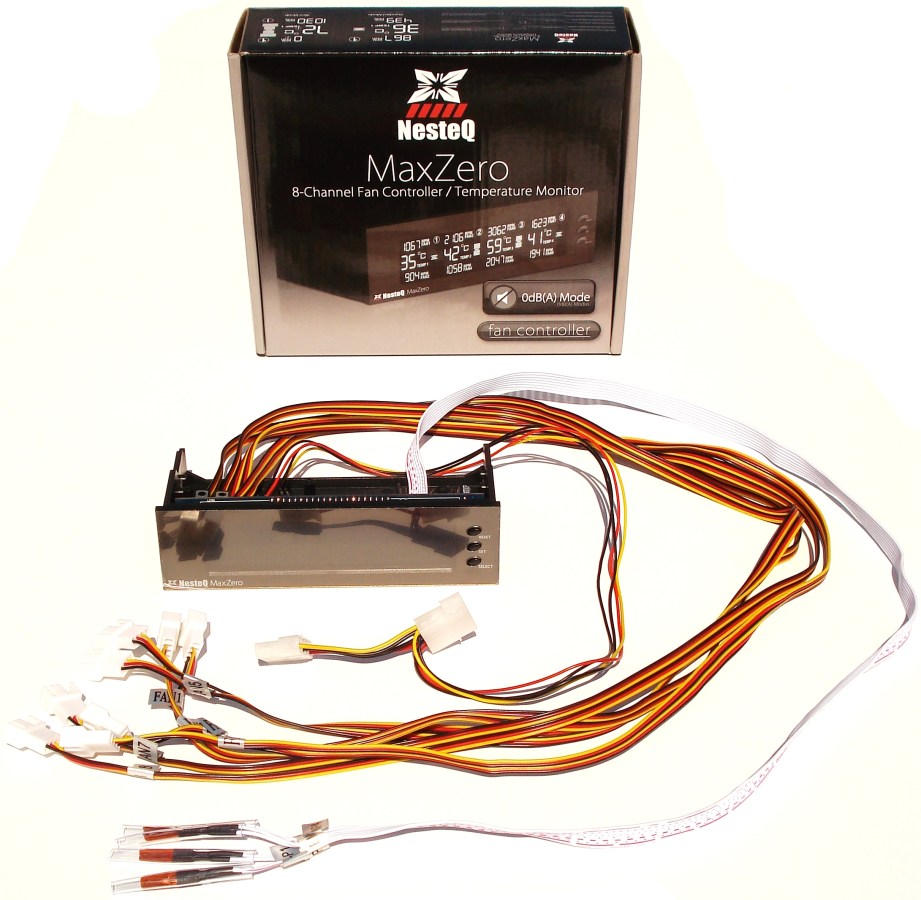

NESTEQ MAXZERO. Fotografía de Exposición III
NESTEQ MAXZERO. Fotografía de Exposición IV
Los conectores están agrupados en 5 ramales:
- Ramal de alimentación de entrada. Necesita de una alimentación de 5 y de 12 voltios de corriente continua. Se conecta directamente a un molex de 4 pines de nuestra fuente de alimentación. Está formado por 4 cables, amarillo, rojo y 2 negros.
- Ramal 1 de alimentación de salida. Proporciona 2 canales regulable de 0 a 12 voltios de corriente continua, con los modos 0, 5, 7, y 12V. Posee 2 molex de 3 pines, cada uno unido a un cableado de 3 cables, amarillo, rojo y negro. Cada uno viene bien etiquetado con el nombre FAN X, siendo X el número del canal del 1 al 2.
- Ramal 2 de alimentación de salida. Proporciona 2 canales regulable de 0 a 12 voltios de corriente continua, con los modos 0, 5, 7, y 12V. Posee 2 molex de 3 pines, cada uno unido a un cableado de 3 cables, amarillo, rojo y negro. Cada uno viene bien etiquetado con el nombre FAN X, siendo X el número del canal del 3 al 4.
- Ramal 3 de alimentación de salida. Proporciona 2 canales regulable de 0 a 12 voltios de corriente continua, con los modos 0, 5, 7, y 12V. Posee 2 molex de 3 pines, cada uno unido a un cableado de 3 cables, amarillo, rojo y negro. Cada uno viene bien etiquetado con el nombre FAN X, siendo X el número del canal del 5 al 6.
- Ramal 4 de alimentación de salida. Proporciona 2 canales regulable de 0 a 12 voltios de corriente continua, con los modos 0, 5, 7, y 12V. Posee 2 molex de 3 pines, cada uno unido a un cableado de 3 cables, amarillo, rojo y negro. Cada uno viene bien etiquetado con el nombre FAN X, siendo X el número del canal del 7 al 8.
A parte tenemos el grupo de cables para los sensores:
- Ramal de cableado de los sensores. Un total de 8 cables juntos, 2 por cada sensor, y separables fácilmente.

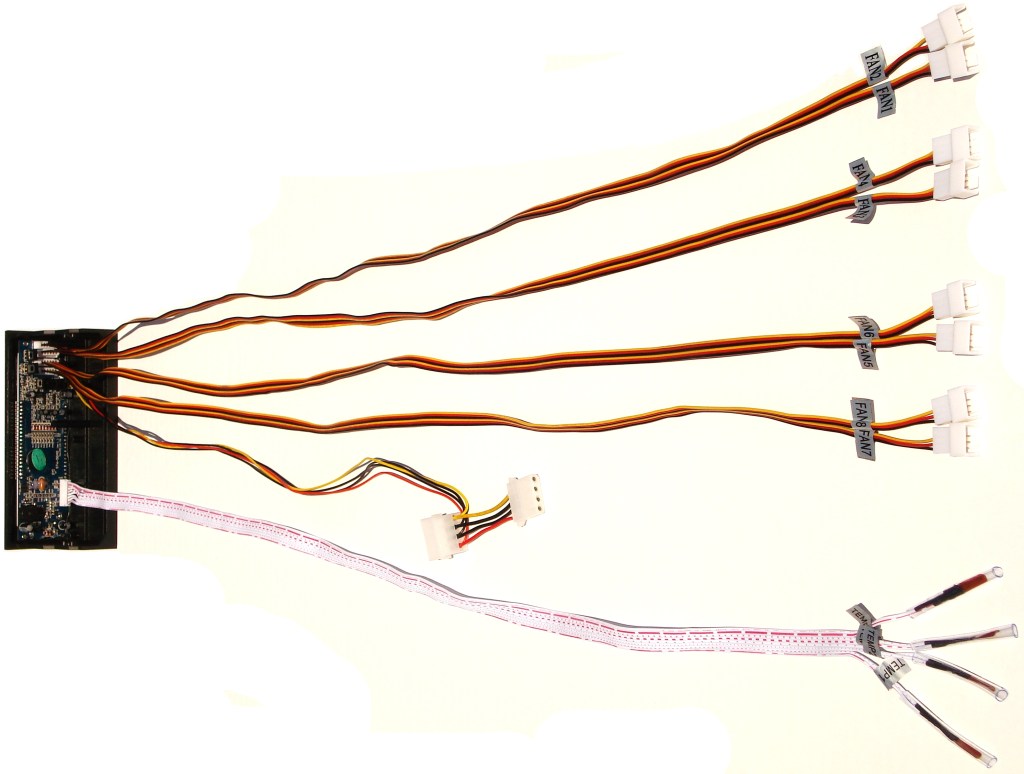

NESTEQ MAXZERO. Fotografía en «Modo Medusa»
Todos los cables menos el correspondiente a la alimentación de entrada, tienen una longitud de 80cm. Ninguno de ellos no está protegido por ninguna malla protectora. Esto habría mejorado la seguridad de este producto. Con esta longitud se garantiza alcanzar cada rincón de una caja tipo torre, siendo más que suficiente.

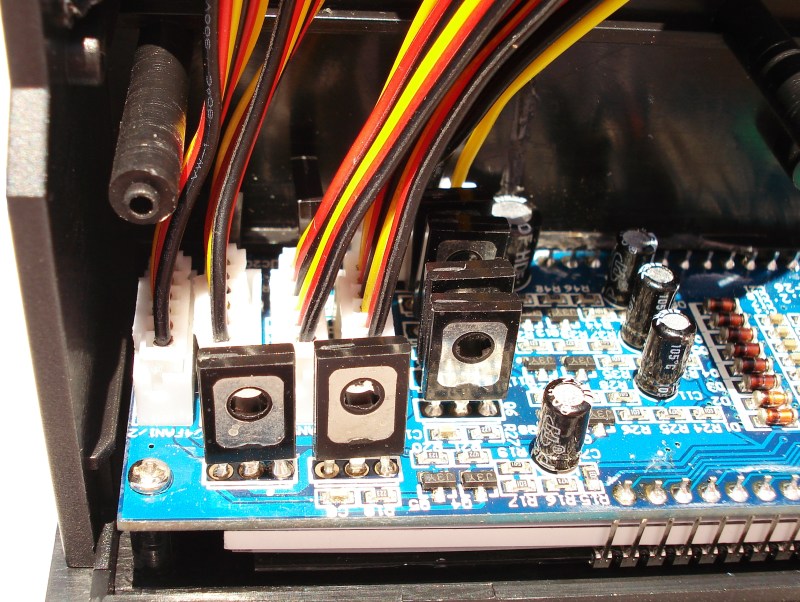

NESTEQ MAXZERO. Conectores de Alimentación del Chasis
NESTEQ ha acertado también la forma de conectar los cables en el chasis, siendo estos desconectables, y no soldados directamente a la placa electrónica. Así, si queremos conectar solo un grupo de ventiladores de los 4 posibles, los otros cableados para los otros grupos no hace falta estar conectados y tenerlos colgando dentro de la torre.

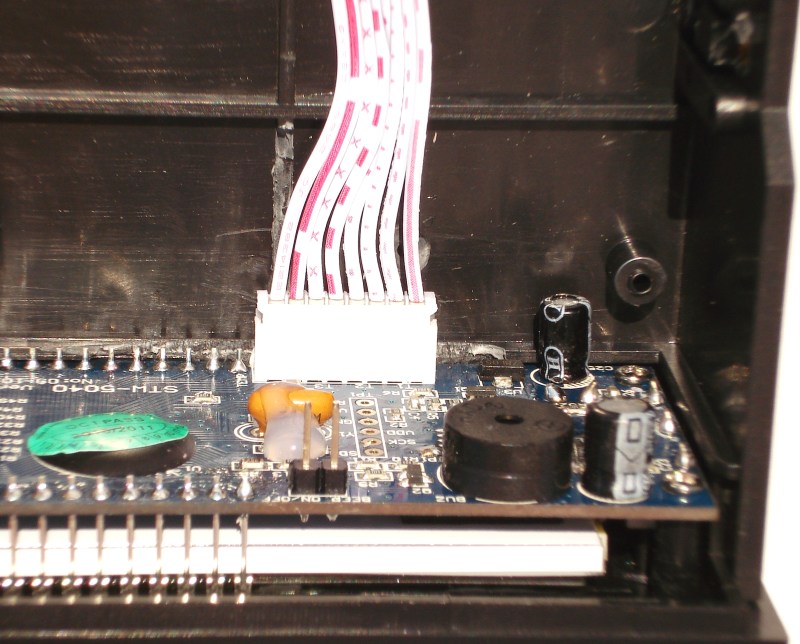

NESTEQ MAXZERO. Conectores de los Sensores del Chasis
En separado también tenemos el cableado de los sensores, que también puede ser desconectado sin desoldar nada. Esto es algo que nos gusta muchísimo.

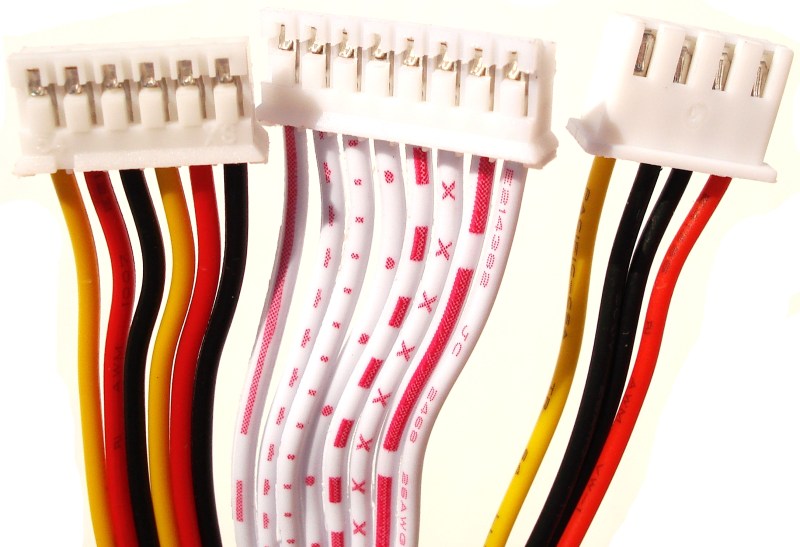

NESTEQ MAXZERO. Conectores de Alimentación de los Cables
Los molex de conexión al chasis son solo compatibles con el panel MAXZERO, así que estos cables no son compatibles para conectarse en otros paneles o hacer de alargadores.
Seguimos viendo más conectores…
