10. ENERMAX VOLCANUS. Detalles Interior II

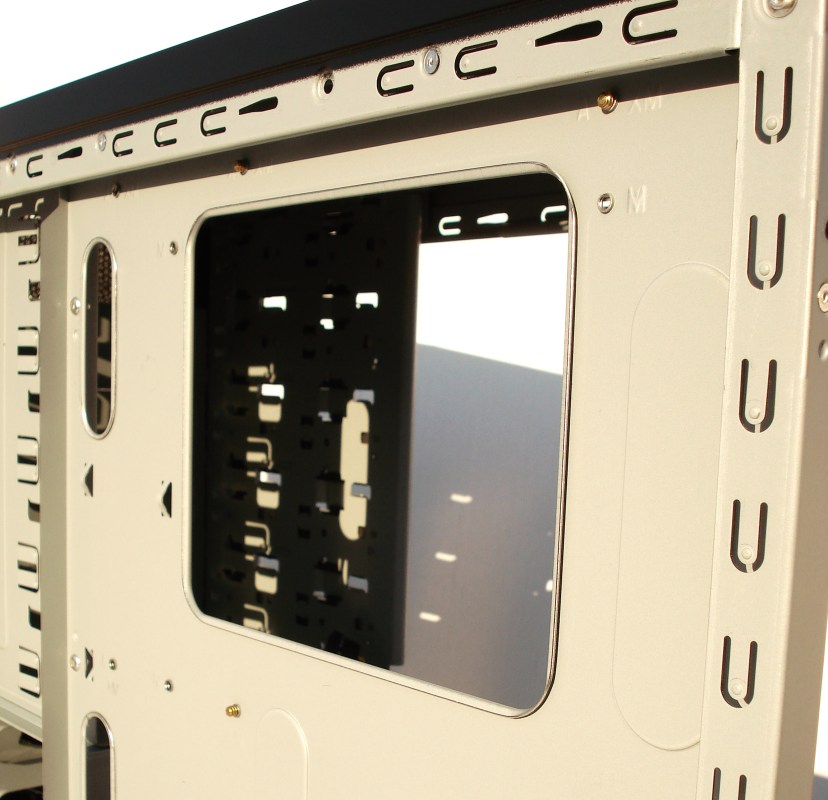

ENERMAX VOLCANUS. Detalle Vista Derecha Interior. Zona Superior Placa Base
Para tener acceso al backplate del disipador de la CPU, tenemos una gran ventana perforada con remate redondeado en todo el perímetro para evitar los cantos vivos. De igual modo tendremos hasta 3 perforaciones más para el paso de los cables, dos laterales intermedios y uno inferior. Éstos también vienen debidamente asegurados con doblajes para evitar cortarnos o cortar los cables por accidente, aumentando así en seguridad y también, dicho sea de paso, en rigidez por la zona de la perforación.
Además en esta altura superior, tendremos 2 pasadores traseros y uno interior para fijar ahí las bridas para recoger los cables que deseemos pasar.

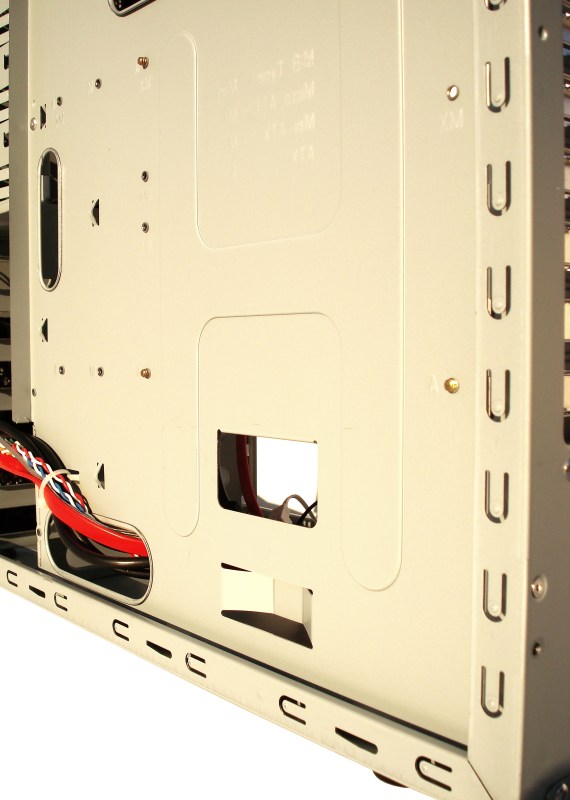

ENERMAX VOLCANUS. Detalle Vista Derecha Interior. Zona Inferior Fuente de Alimentación
Para la zona de la fuente de alimentación se ha hecho un doblaje de 90º que entendemos que sirve para estabilizar aún más si cabe la fuente una vez instalada, impidiendo que se mueva hacia arriba. El orificio rectangular que se genera, quedará tapado por la propia fuente de alimentación.
Un poco más abajo vemos como se prensa el metal para hacer un saliente a la altura donde quedará la fuente instalada, para evitar que se desplace en dirección horizontal. Los 4 tornillos de montaje harán el resto para asegurar la fuente de alimentación, una vez montada.
Al fondo de la fotografía podemos apreciar el orificio de paso del cableado del panel frontal de la torre, en la parte inferior. Este cableado viene debidamente agrupado con una brida y fijado por un pasador. A parte, tendremos otros 4 pasadores más para recoger los cables. Además, este orificio resulta muy práctico para pasar algunos cables de nuestra fuente de alimentación.
Así, en total hemos contado hasta 8 pasadores para sujetar las bridas de recogida de cables y 3 orificios para pasar los grupos de cables. Así se garantiza una instalación limpia y ordenada de todos los componentes y sus conexiones.

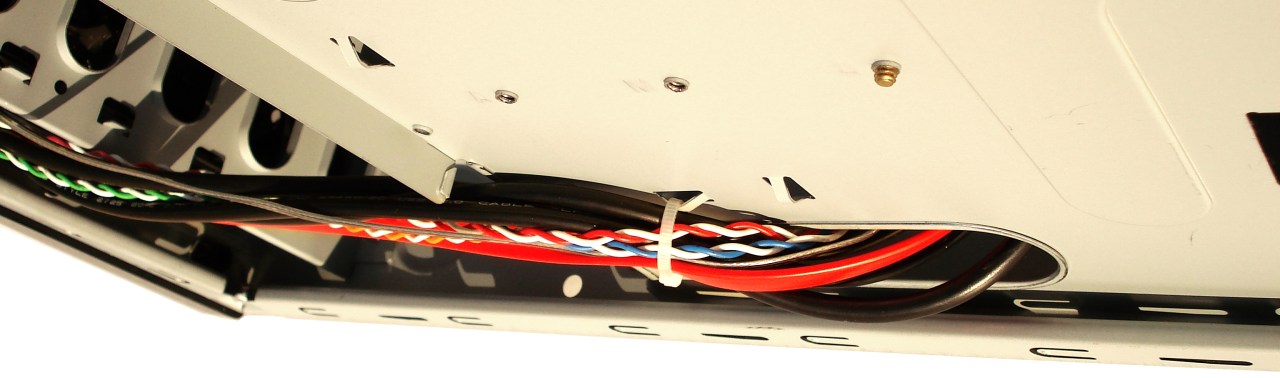

ENERMAX VOLCANUS. Detalle Vista Derecha Interior. Espacio para Pasar Cables
Como peculiaridad, tenemos que tener presente la holgura en profundidad del laminado que soporta la placa base respecto de la puerta lateral derecha. Tendremos aproximadamente 1cm de distancia, suficiente para poder pasar cualquier cable, para no dejarlo visto por la parte interior izquierda. todos estos cables se tendrán que bordear por la parte inferior, por la zona no doblada, con una altura pasable de unos 10cm.
Veamos ahora la parte interior izquierda…

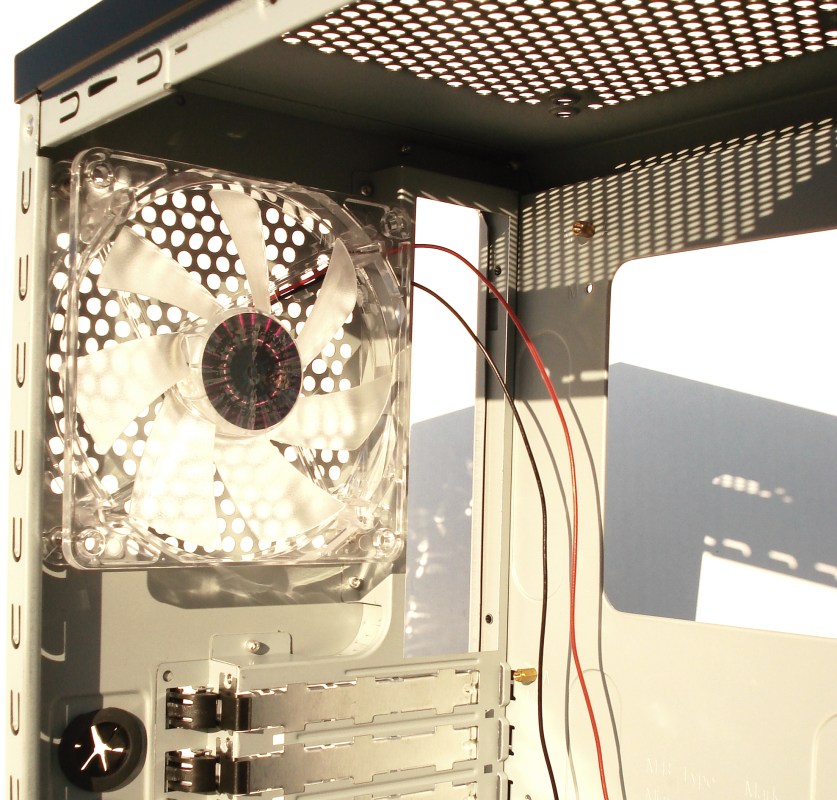

ENERMAX VOLCANUS. Detalle Interior Posterior Superior. Zona de Refrigeración Trasera y Panel Trasero de la Placa Base
La VOLCANUS viene equipada por un ventilador de 12cm transparente, sin LEDs de iluminación. Veámoslo detalladamente…

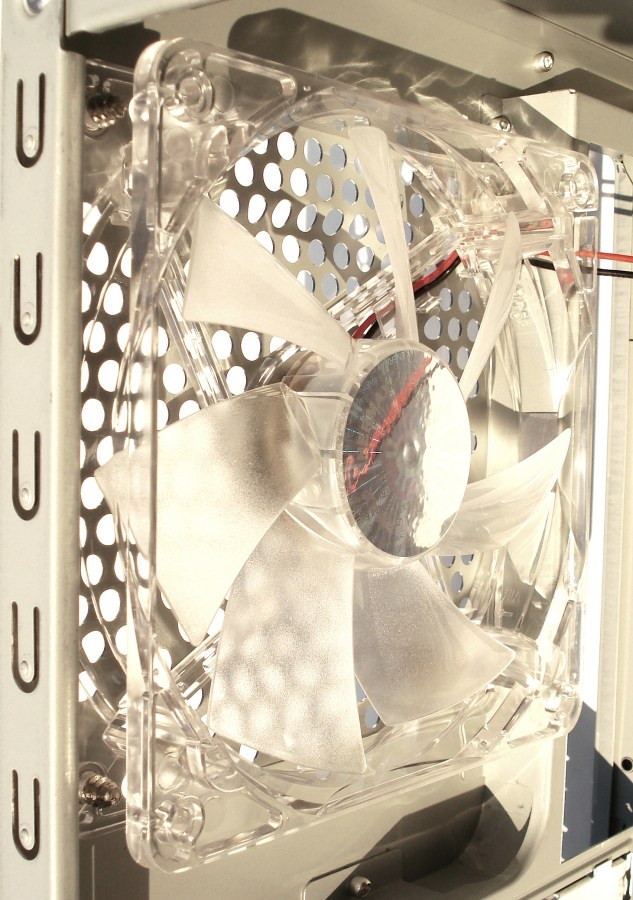

ENERMAX VOLCANUS. Detalle Ventilador Trasero
El ventilador está montado a través de 4 tornillos metálicos con punta de estrella, así que no tiene ningún tipo de sistema antivibraciones. Posee un cableado par de alimentación con conector molex de 4 pines. Por tanto no posee conector con cable amarillo para visualizar las revoluciones del mismo.
