11. ENERMAX VOLCANUS. Detalles Interior III
ENERMAX VOLCANUS. Detalle Interior Posterior Intermedio. Zona de pasatubos RL y Armado Tarjetas PCI, PCIe
En la zona intermedia trasera tenemos 2 orificios, algo más abajo unas perforaciones circulares para paso de aire y y justo al lado tenemos la zona de instalación de las tarjetas PCI o PCIe. Veámoslo con detalle…
ENERMAX VOLCANUS. Detalle Armado Tarjetas PCI, PCIe
Los 2 orificios están protegidos cada uno por un aro de goma circular de color negro. Este aro es desmontable y tiene un diámetro interior libre de 1’7cm. Así que podremos instalar tubos de hasta 1’5cm de diámetro destinados para refrigeración líquida. Algo más abajo tenemos 25×2 perforaciones de 3 mm de diámetro, que suponemos que sirven para ayudar al paso de la circulación de aire, aunque desconocemos si tiene efectividad alguna.
Respecto a la instalación de tarjetas PCI o PCIe tenemos un sistema de fijación sin tornillos independiente por cada tarjeta. Este sistema es fácil de usar, ya que tan solo tendremos que ejercer algo de presión en la pestaña negra (por su izquierda) para desbloquearla y poder abatirla en sentido horizontal 90º a modo de puerta (posee cada una un eje de giro), para dar paso a la instalación de cada tarjeta. Una vez instalada se vuelve a abatir en su posición inicial hasta que la pestaña se vuelve a anclar. Este sistema es uno de los más cómodos que hemos tenido la ocasión de probar y a la vez bastante seguro aunque algo endeble. Si queremos asegurar aun más nuestras tarjetas, debemos roscar los tornillos adjuntos, ya que viene preparada para ello.

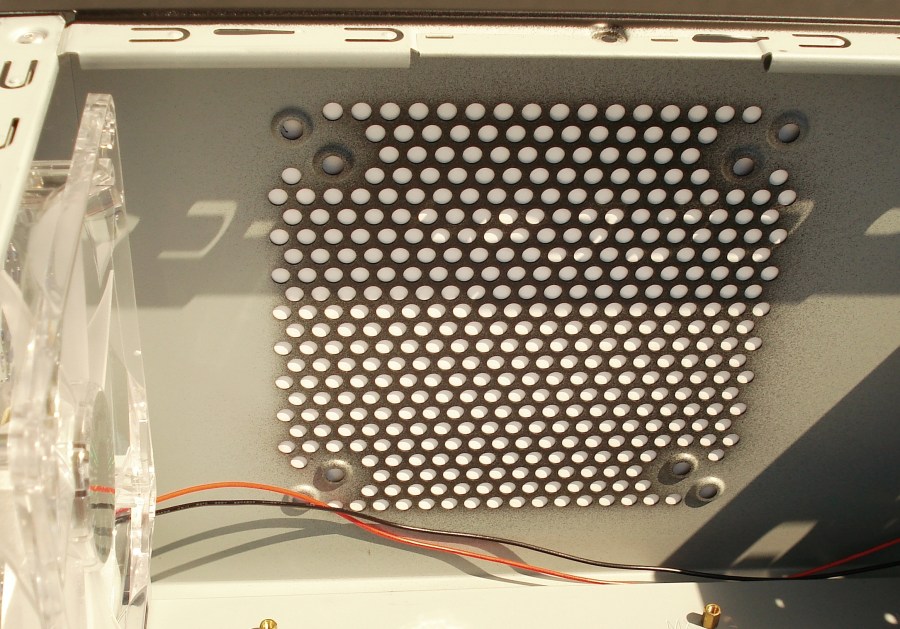

ENERMAX VOLCANUS. Detalle Interior Superior Trasero. Rejilla de Ventilación
La rejilla del lomo de la VOLCANUS es compatible con ventiladores de 12 y 14cm, con perforaciones circulares de 4 mm de diámetro. No posee filtro antipolvo, aunque generalmente no se suele instalar en el lomo, ya que el sentido de ventilación es hacia arriba (hacia fuera de la semitorre). Cada perforación para atornillado viene rebajada unos 2 mm, de manera que al instalar el ventilador, éste quedará separado del laminado esa misma distancia.

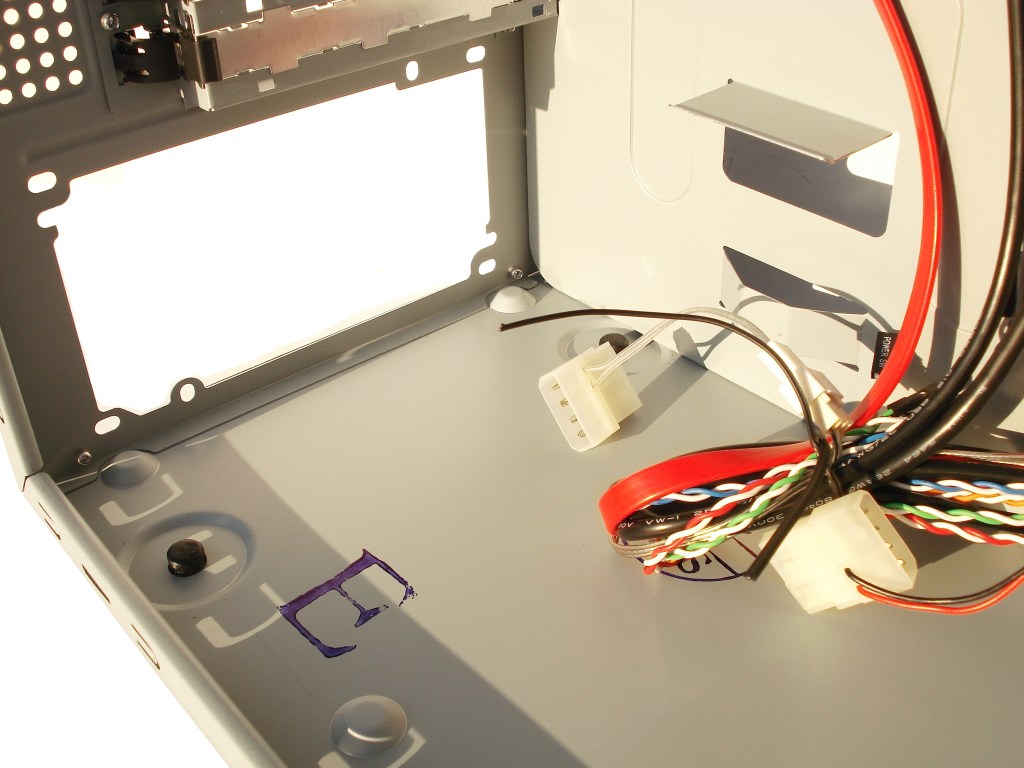

ENERMAX VOLCANUS. Detalle Interior Posterior Inferior. Zona Fuente de Alimentación
Respecto a la instalación de la fuente de alimentación, será instalada en la parte inferior con su ventilador boca arriba. Su diseño no tiene perforaciones por la parte inferior, por tanto no necesita filtrado del polvo. El laminado inferior, tal como ya hemos visto, posee 4 abultaciones para sujetar la fuente por debajo. El laminado lateral tiene 2 doblajes para fijarla hacia arriba, y en sentido horizontal, de manera que junto al atornillado la fuente ya queda totalmente fijada y estable. Los ingenieros de ENERMAX han tenido el detalle de colocar las 8 perforaciones para aumentar la compatibilidad con cualquier tipo de fuente de alimentación, ya que algunas tienen las perforaciones de atornillado al revés respecto del diseño estándar ATX. Así se aseguran que cualquier fuente de alimentación se podrá colocar con el ventilador hacia arriba.
Debajo del grupo de cables vemos el sello impreso QC PASS, indicando los controles de calidad que este modelo ha superado antes de ser lanzado al mercado.
ENERMAX VOLCANUS. Fotografía de Exposición IV. Vista Trasera Desarmada
En esta otra fotografía podemos ver bien el diseño del encajonado para las zonas de instalación de las unidades de 5.25″ y 3.5″. Veamos cada una de ellas…
ENERMAX VOLCANUS. Detalle Vista Izquierda Interior. Zona Unidades 5.25″
En esta Zona podremos instalar hasta un total de 5 unidades de 5.25″. Su montaje es muy sencillo, sin la necesidad de emplear tornillos ni herramientas. Cada raíl tiene su sistema de fijación independiente. Los bordes vienen protegidos por doblajes circulares, así que será difícil que nos cortemos, aumentando así en seguridad. Este encajonado está fijado a través de remaches, 10 por la cara frontal, 4 por la cara superior y otros 4 por la cara inferior, con el encajonado de la zona de instalación de las unidades de 3.5″.

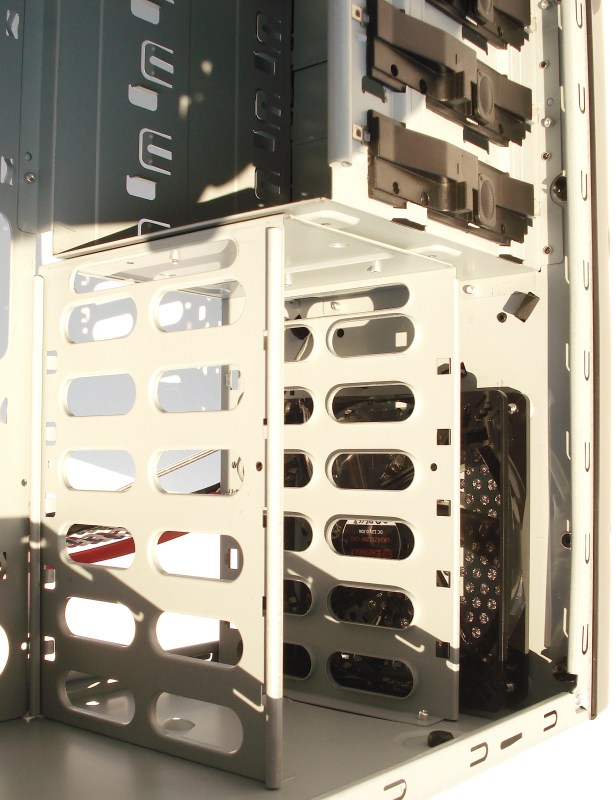

ENERMAX VOLCANUS. Detalle Vista Izquierda Interior. Zona Unidades 3.5″
Para la instalación de discos duros tenemos hasta 5 raíles de montaje, paralelos a la cara frontal de la semitorre. Emplearemos los fijadores que vienen en el kit de accesorios, de manera que de nuevo no usamos ninguna herramienta para el montaje. Este sistema es bastante seguro, así que no hará falta que esté preparado para poder usar tornillos de montaje. Cada lateral de este encajonado tiene unos orificios ovalados para dejar pasar el aire impulsado por el ventilador frontal APOLLISH VEGAS.
