12. ENERMAX VOLCANUS. Detalles Interior IV
ENERMAX VOLCANUS. Detalle Vista Aérea Construcción Zonas 5.25″ y 3.5″
Tal como está construido el encajonado inferior, los discos duros solo podrán ser instalados con la conexión del cableado por la parte izquierda de la semitorre. Esta encajonado tiene un retranqueo de 4’4 cm respecto de la puerta lateral izquierda, más que suficiente para poder conectar los cables SATA y de alimentación de cada disco duro.

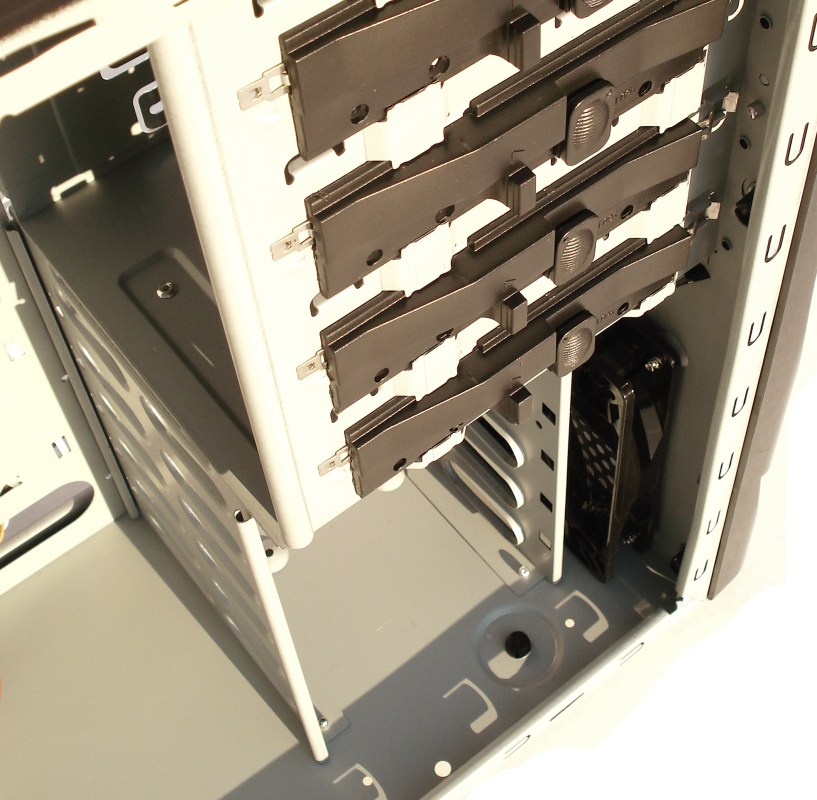

ENERMAX VOLCANUS. Detalle Ejes de Fijación Unidades 5.25″
El sistema de fijación para las unidades de 5.25″ es también muy sencillo de usar. Posee una pestaña de bloqueo/desbloqueo en dirección vertical. Una vez desbloqueada, ejercemos presión en sentido horizontal para mover el eje de fijación de cada unidad que queramos montar. Una vez instalada la unidad, se invierte el proceso y listo. Además, si queremos que nuestras unidades de 5.25″ queden todavía más firmes, podemos emplear 2 tornillos por cada lateral de la unidad, ya que la semitorre también está preparada para ello.

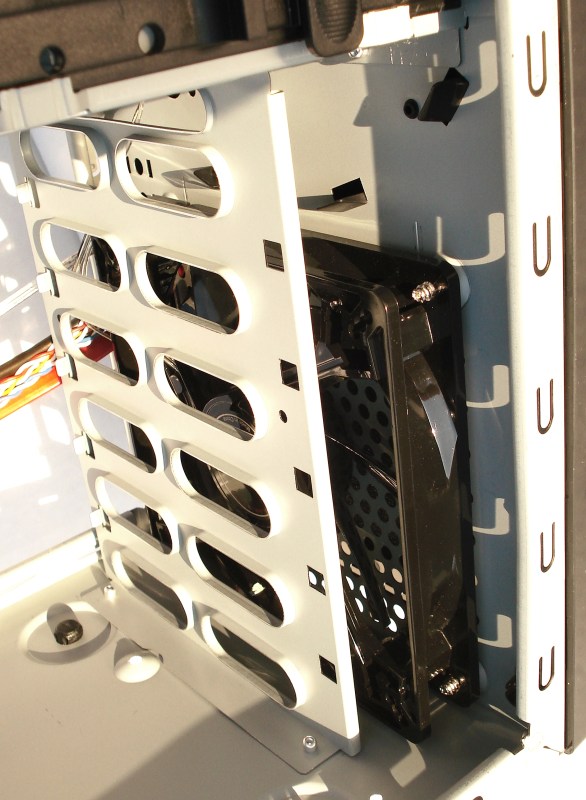

ENERMAX VOLCANUS. Detalle Montaje Frontal. Ventilador Frontal APOLLISH VEGAS
El frontal de plástico está montado a través de 6 pestañas circulares laterales y 4 pestañas rectas centrales, todas a presión. Resulta relativamente fácil de desmontar con cierta maña. Será necesario su desmontaje si queremos acceder al filtro antipolvo frontal, para su debida limpieza.
EL ventilador APOLLISH VEGAS es todo un lujo para esta semitorre. Viene montado con 4 tornillos metálicos con punta de estrella, sobre el laminado frontal perforado. Si queremos desmontarlo para su limpieza, también será necesario desmontar el frontal, ya que sus tornillos se acceden por esta zona para poder desatornillarlos. Este ventilador tiene un cable con conector molex de 3 pines, con un adaptador de 3 pines a 4 pines. Así, podremos conectarlo directamente a la fuente de alimentación o a la futura placa base instalada y visualizar así sus R.P.M. Del mismo ventilador sale otro cable que va directamente al botón frontal «LIGHT», para poder acceder a sus 11 funciones de iluminación LED. Debemos decir que este ventilador es uno de los mejores ventiladores modding que hay hoy por hoy en el mercado.
ENERMAX VOLCANUS. Detalle Vista Interior Construcción Zonas 5.25″ y 3.5″. Ventilación
Esta fotografía está realizada con la intención de mostrar el flujo de aire que entra por el frontal y llega hasta la placa base por la parte inferior. El hecho de colocar las unidades de disco duro en dirección paralela a la cara frontal es la forma más cómoda de montar, pero quizá sea la peor si hablamos de refrigeración activa. Dejaremos este tema en el aire…
ENERMAX VOLCANUS. Detalle Vista Trasera Interior. Zona Unidades 5.25″
En esta otra fotografía podemos apreciar los raíles para montar las unidades de 3.25″. Excepto en el superior, todos los huecos para montar cada unidad tienen una chapa metálica que se desmonta con relativa facilidad. Todavía no entendemos como muchos fabricantes adjuntan estas láminas en sus torres, ya que en el fondo no sirven para nada, más que servir estorban, ya que generalmente una vez retirados, no se pueden volver a montar.

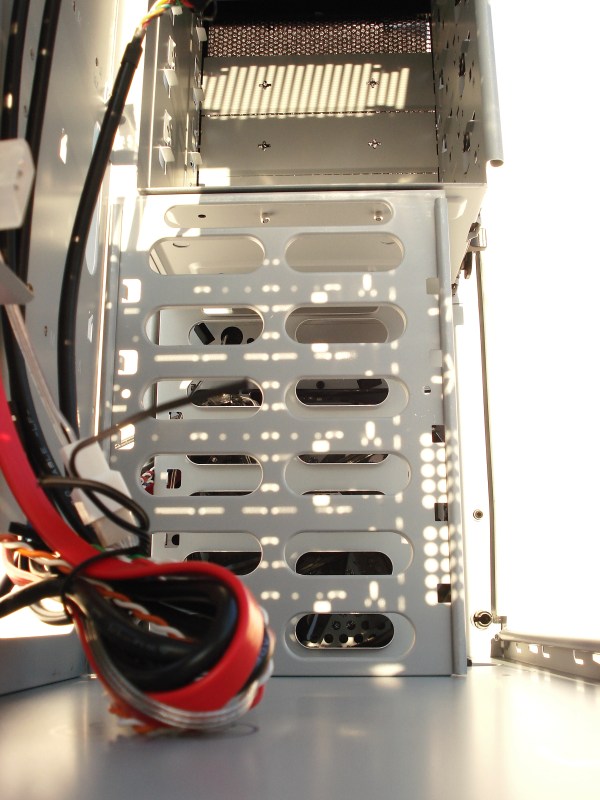

ENERMAX VOLCANUS. Detalle Vista Trasera Interior. Zona Unidades 3.5″
Y para terminar por el recorrido interior de la VOLCANUS, os dejamos con esta fotografía general vista por la ventana de la zona destinada a la fuente de alimentación. Pasamos ahora al apartado de conectividad de la VOLCANUS…
