11. ENERMAX MODU87+ 800W. Detalles Exterior II. Panel de Conexiones Modular

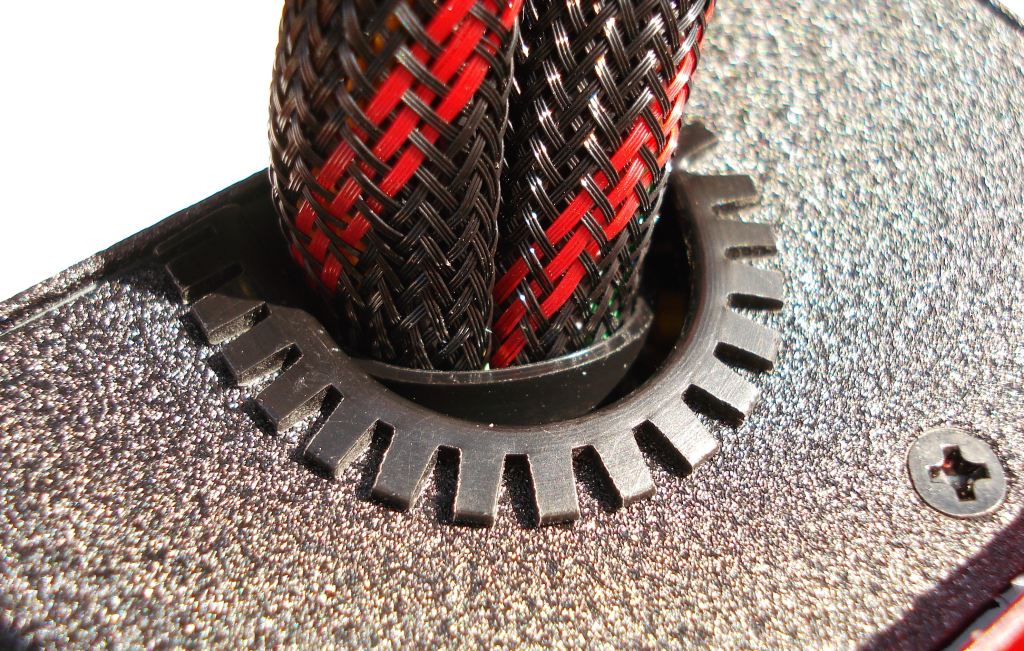

ENERMAX MODU87+ 800W. Detalle Fijación y Protección Cableado

El encuentro en la cara delantera, entre el saliente del cableado nativo de la fuente de alimentación y el laminado metálico, está salvado por un envolvente circular de plástico que actúa como anillo de protección. Para evitar tirones, y a su vez fijar la malla protectora del cableado, éste está abrazado firmemente con una brida. De modo que entre estos 3 elementos se consigue proteger por completo el cableado en este encuentro.

Panel de Conexiones Modular Delantero

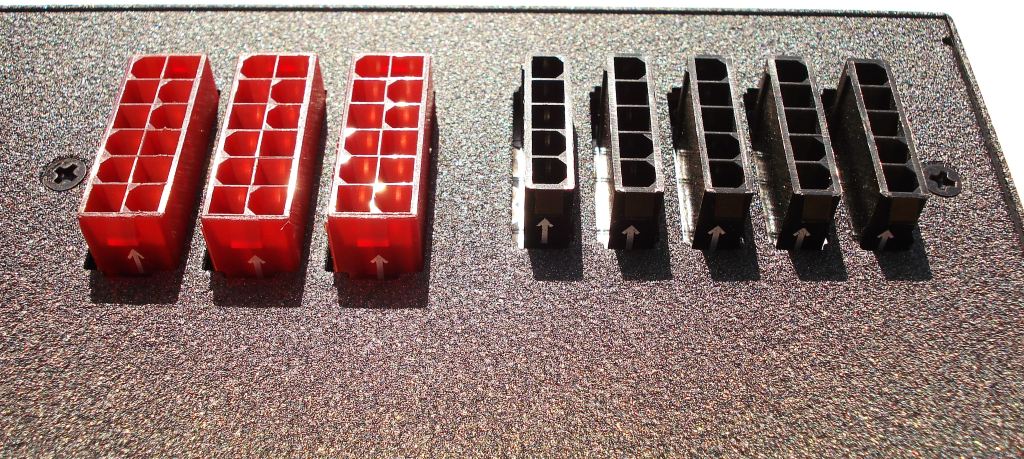

ENERMAX MODU87+ 800W. Detalle en Perspectiva Panel de Conexiones Modular Frontal

Siguiendo con la seguridad de varios puntos, los molex del panel de conexiones tienen un diseño exclusivo. Con 2 tipos de conectores colocados verticalmente, se fijan los conectores anclados por la parte superior e inferior, empatillados por dichas zonas. Estos conectores sobresalen del enrasado de la superficie laminar unos 6mm para garantizar el anclaje lateral de los molex del cableado modular.

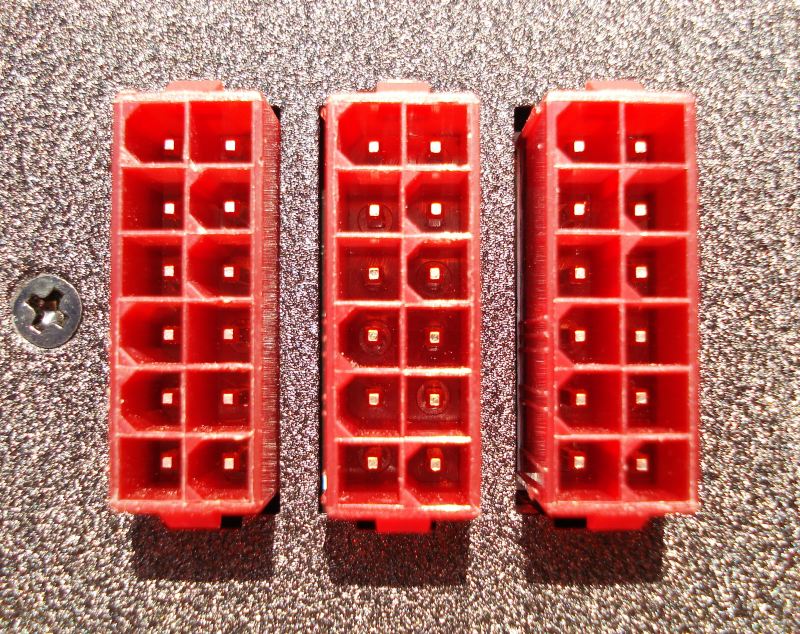

ENERMAX MODU87+ 800W. Detalle Conectores Modulares I. Zócalos Rojos de 12 Pines

ENERMAX diseñó este tipo de conectores pensando en el futuro, en este caso de 12 pines. Se dota cada uno de ellos de varios pines, alguno de ellos deshabilitado para dejarlo preparado para un futuro próximo, de manera que el fabricante se ahorra el nuevo rediseño del mismo; a eso se le llama organización en el diseño y prevención. Lo mejor de este tipo de conexiones es que es imposible conectar ningún molex del cableado modular de forma incorrecta por el dibujo de éste; solo hay una única forma de encaje.

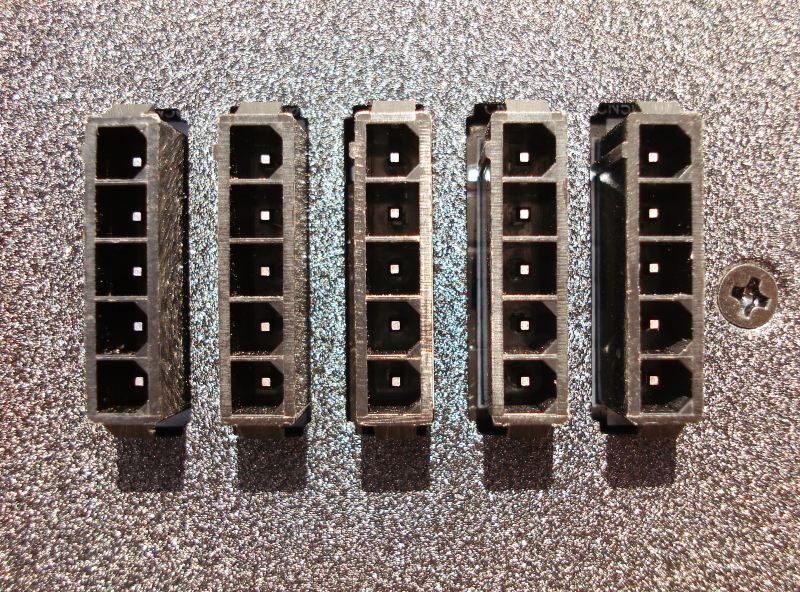

ENERMAX MODU87+ 800W. Detalle Conectores Modulares II. Zócalos Negros de 5 Pines

Lo mismo ocurre con los conectores o zócalos de 5 pines, con una única posible posición de conexión. Desgraciadamente no es la primera vez que ocurren «accidentes» por no tener bien previsto este tipo de conectores, donde por su tamaño y tipo de molex del cableado modular, en ocasiones ocurre que se puedan conectar de manera incorrecta, molex más pequeños en conectores del panel más grandes. Afortunadamente ENERMAX ha tenido bien prevista esta solución, con dos tipos de conectores en su panel delantero, totalmente distintos y diferenciales, por color y por forma.

Acabado General Exterior

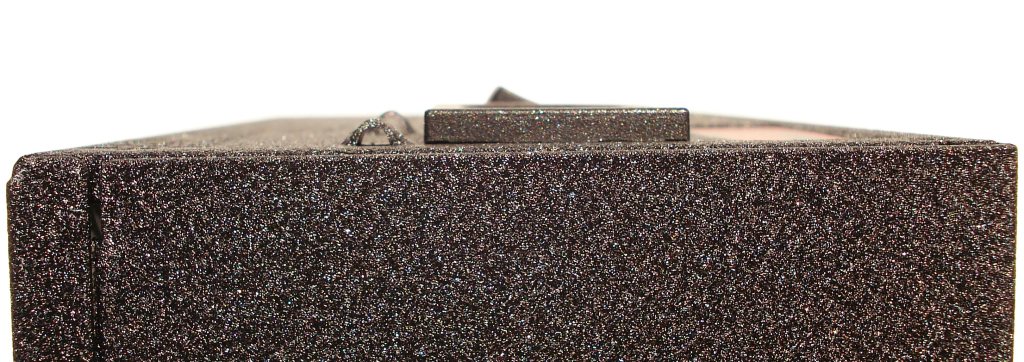

ENERMAX MODU87+ 800W. Detalle Enrasado Superior

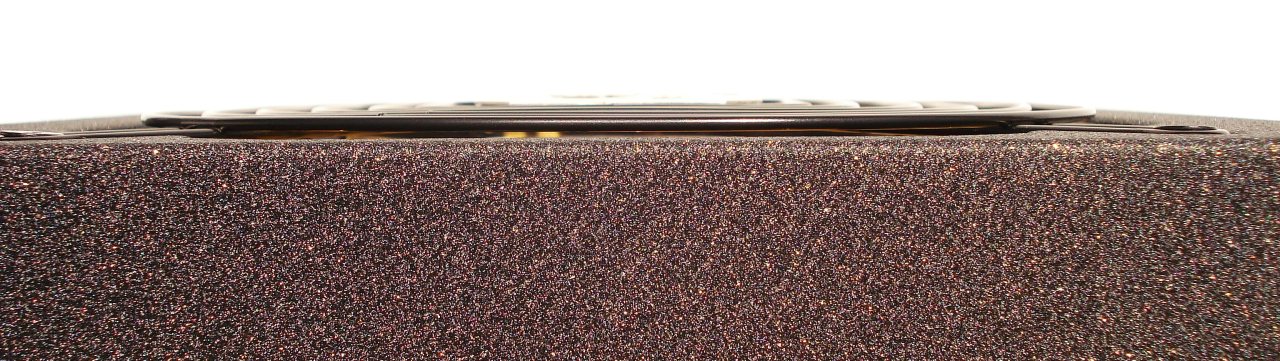

ENERMAX MODU87+ 800W. Detalle Enrasado Trasero

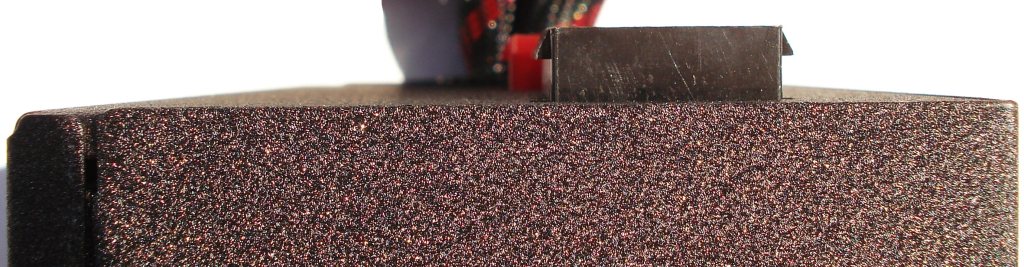

ENERMAX MODU87+ 800W. Detalle Enrasado Frontal

Estas 3 últimas fotografías nos ayudan a ver el esfuerzo que ha llevado el fabricante por mantener lisas todas sus caras principales. Tan solo sobresalen los elementos necesarios, destacando la planeidad enrasada de la rejilla metálica circular de la cara superior que protege al ventilador y el enrasado total del sistema en nido de abeja perforado trasero. En el fondo la caja no deja de ser 2 proyecciones en forma de «U» encajadas invertidas entre sí 90º. Si una es algún milímetro más grande que la otra, tendrá alguna esquina del laminado que sobresalga.

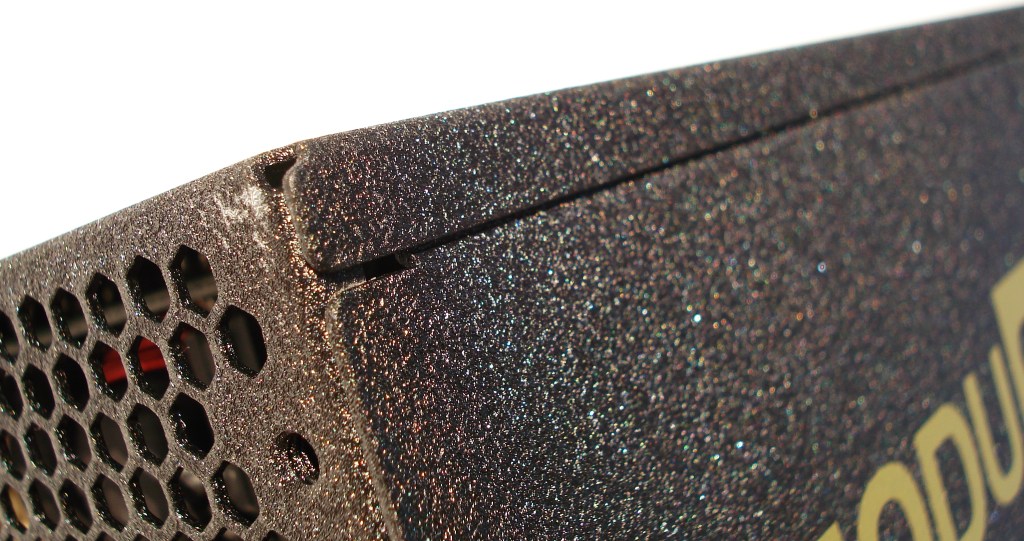

ENERMAX MODU87+ 800W. Detalle Acabado y Pliegues

Para finalizar con el aspecto, acabado y seguridad exterior de toda la fuente nos falta nombrar el encaje realizado y la terminación de todo el laminado. Todos los encajes vienen notablemente plegados y enrasados, con todas las puntas matadas. Dichas puntas deben ser redondas para garantizar el acabado del tratamiento exterior. Generalmente la pintura o textura tratada suele desconcharse por estas zonas en esquina por falta de adherencia, y más si son cantos vivos (de 90º); al mínimo golpe acaban por «picarse». El fabricante parece tener conocimientos al respecto y ha actuado tratando de limar todas las esquinas, dejándolas todas totalmente redondeadas.

En general esta fuente de alimentación tiene un acabado, tratamiento, seguridad y construcción exterior de gama alta.

Sigamos viendo en la página siguiente una pequeña serie de Fotografías de Exposición de esta vistosa fuente de alimentación para dar paso a su conectividad…
