12. ENERMAX MODU87+ 800W. Fotografías de Exposición. ‘Modo Medusa’

Fotografías de Exposición

ENERMAX MODU87+ 800W. Fotografía de Exposición V. Motivo PSU

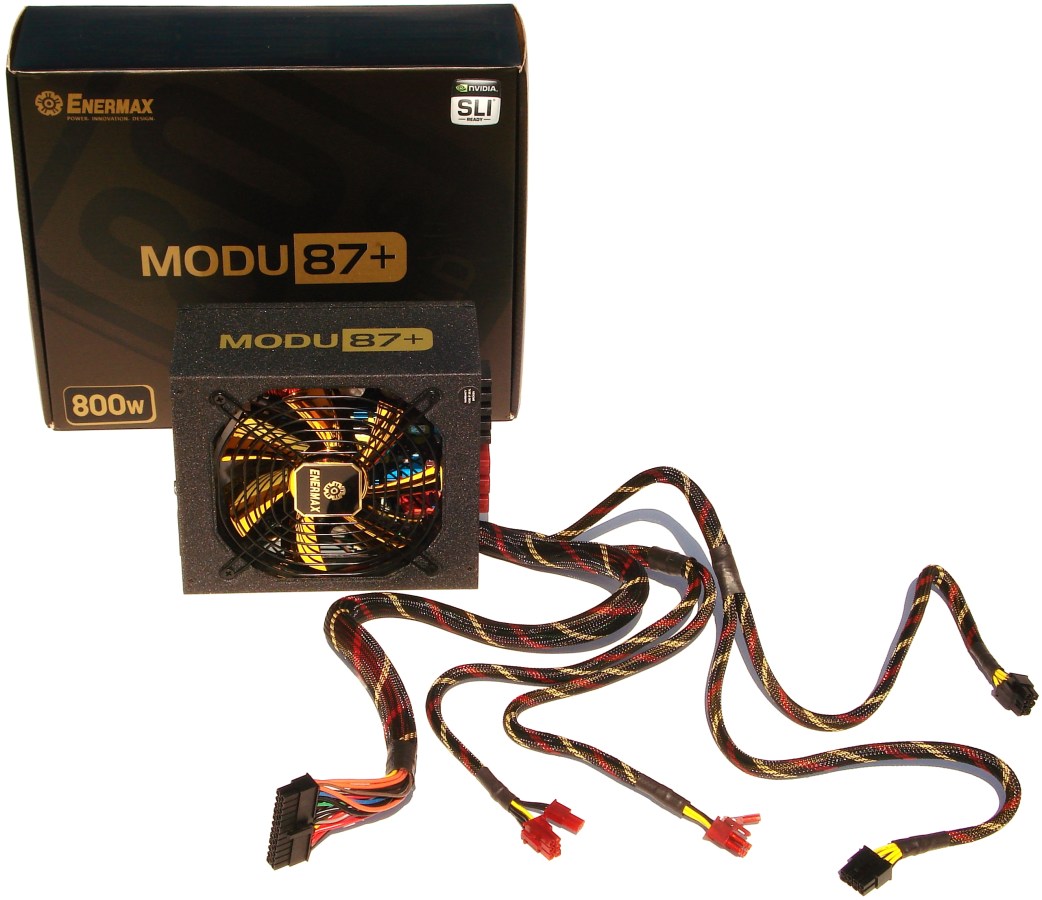

ENERMAX MODU87+ 800W. Fotografía de Exposición VI. Motivo PSU + Caja I

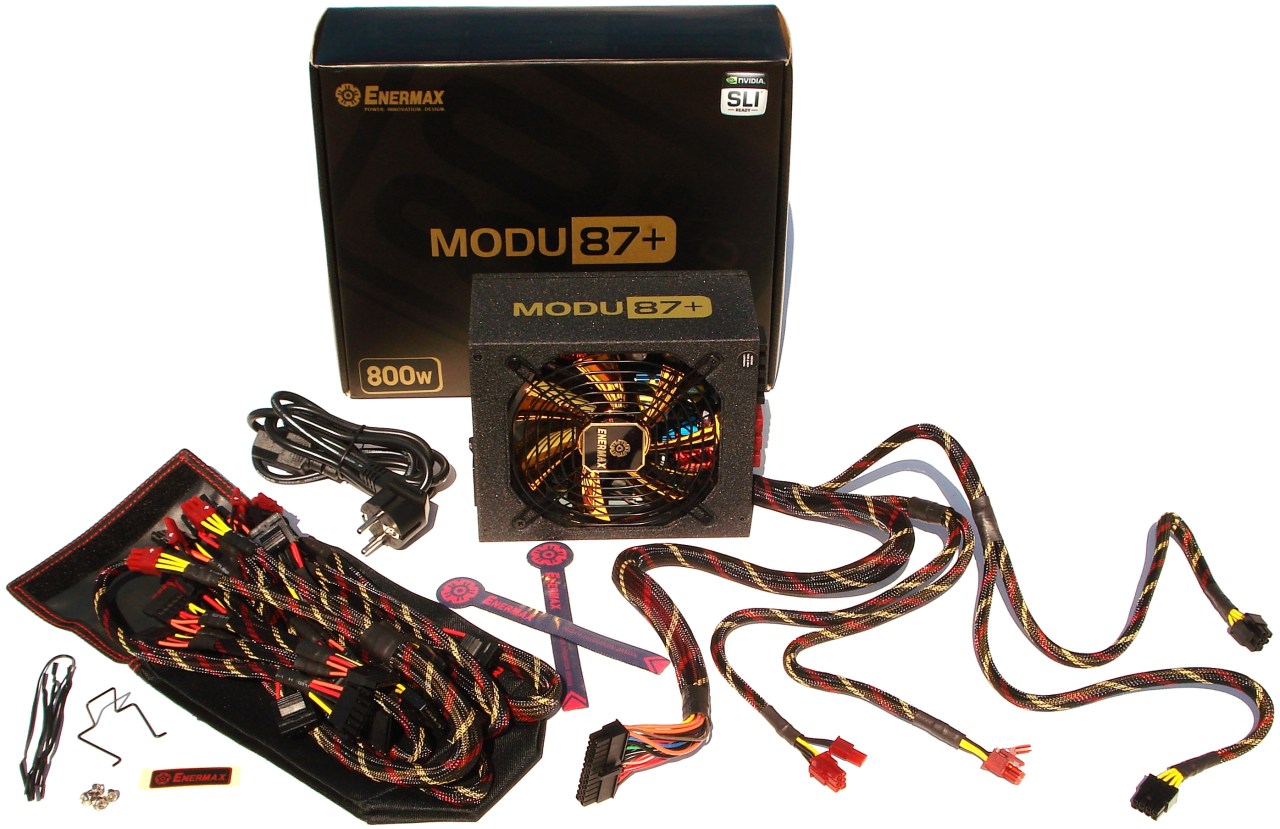

ENERMAX MODU87+ 800W. Fotografía de Exposición VII. Motivo PSU + Caja + Accesorios

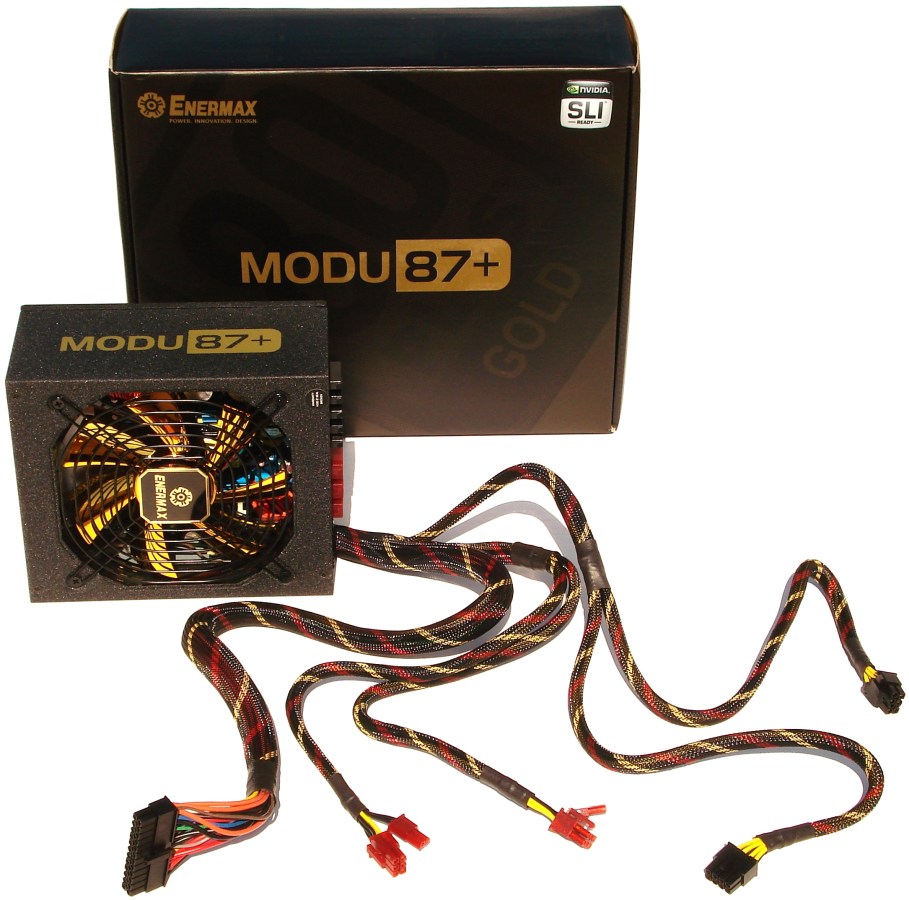

ENERMAX MODU87+ 800W. Fotografía de Exposición VIII. Motivo PSU + Caja II

Como podemos apreciar, el fabricante italiano se ha preocupado mucho en una excelente presentación de su producto, tanto en su caja de cartón, aportando suma información, como en su excelente fuente de alimentación. La serie MODU87+ con este tipo de acabado es una de las más bonitas que hemos tenido el placer de ver en este tipo de fuentes de alimentación. Aunque también es cierto que su aspecto poco importa si lo que nos interesa es su eficiencia, rendimiento y estabilidad. No obstante, ayuda muy mucho a prolongar su duración exterior y se empeña en mantener seguros todos los apartados mas importantes de una fuente de alimentación. Todo ello junto genera un producto como éste. Os gusta, ¿Verdad?

Como ya podréis daros cuenta, no por tener un certificado 80Plus está todo dicho; su diseño, seguridad, durabilidad, conectividad… también tienen su merecido protagonismo.

Cables Nativos (no modulares)

Respecto al cableado saliente de la propia fuente tenemos 3 tipos de cables:

• Cable ATX de 24 pines:

Desgraciadamente para algunos, esta fuente no es compatible con placas base con alimentación de 20 pines, que hoy por hoy se han quedado obsoletas y la tendencia es fabricarse con conector de 24 contactos. Si tenéis este problema, podéis optar por adquirir un adaptador de 24 a 20 pines para realizar el puente.

Este cable tiene una longitud de 55cm, suficiente incluso para bordear por detrás una torre de grandes dimensiones y dejar el cable menos visto. Sus tensiones en circulación son todas las ofrecidas de salida de corriente continua de la fuente.

• Cable CPU de 8 pines:

Este cable se ramifica en «Y» con 2 molex de 8 y de 4+4 pines, manteniendo la compatibilidad con toda clase de placas base que requieran este tipo de alimentación.

Tiene una longitud de 60cm, también suficiente incluso para bordear por detrás una torre de grandes dimensiones y alcanzar el conector de la placa base, que suele estar muy cerca del socket del procesador. Este cable únicamente conduce tensión de +12v.

• Cable PCIe de 6+2 Pines:

Este último cable es el que hemos comentado anteriormente en la página 8 de este análisis. Como ya hemos dicho, podemos alimentar una o dos tarjetas gráficas que requieran este tipo de conexión.

Este cable tiene una longitud de 45cm y en él solo circula tensión de +12V.

Fotografías en «Modo Medusa». Muestra cableado extensible

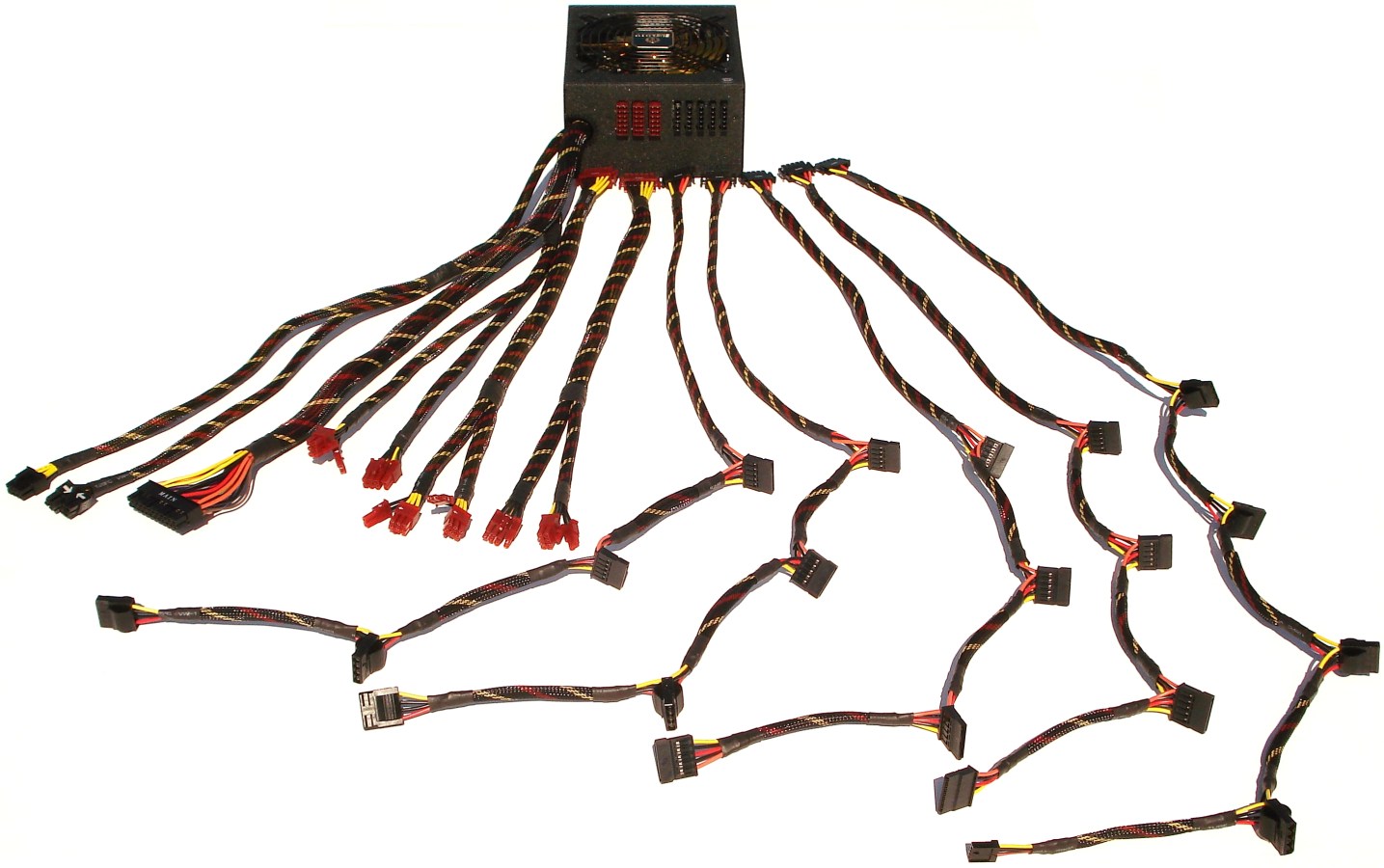

ENERMAX MODU87+ 800W. Fotografía en «Modo Medusa» I

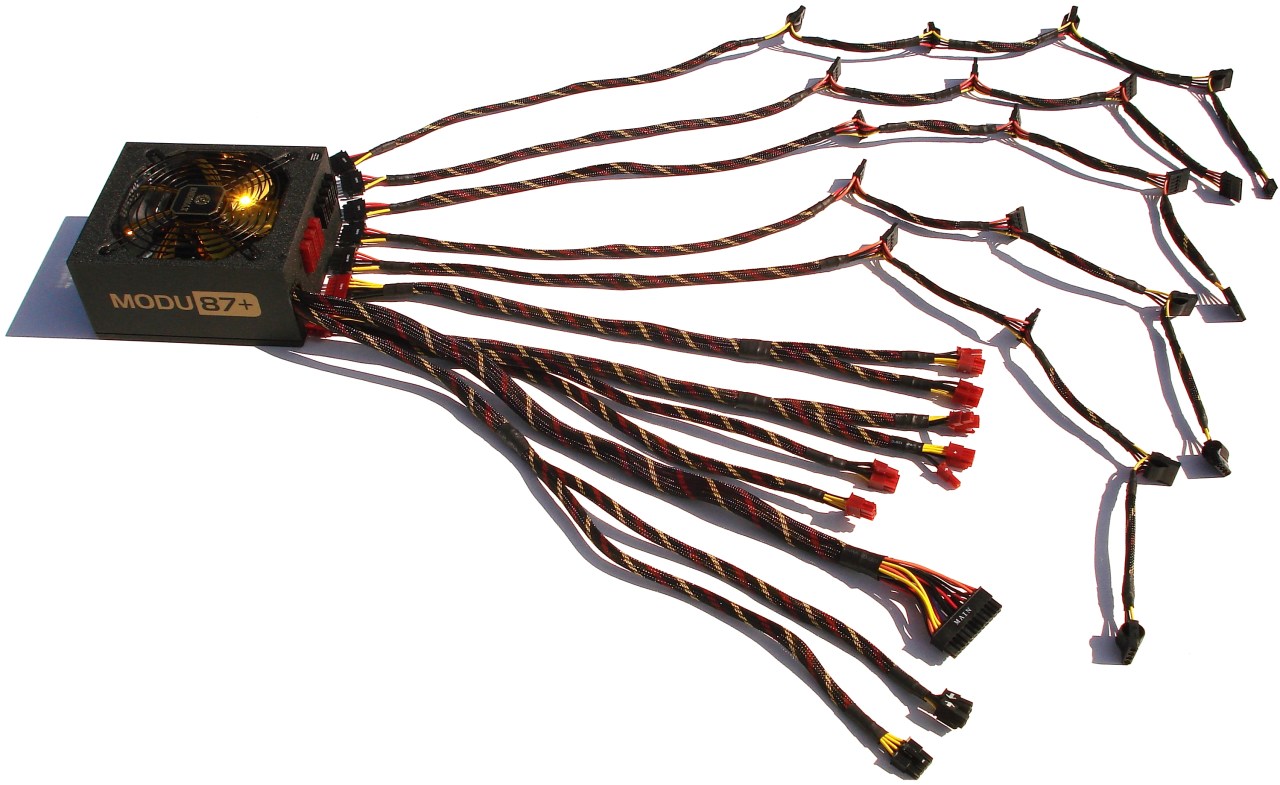

ENERMAX MODU87+ 800W. Fotografía en «Modo Medusa» II

Su carácter modular sirve en gran medida para prescindir del cableado que no nos hace falta. Esto ayuda a tener mejor ordenado el interior de nuestra torre, obteniendo así mejor ventilación interna en la misma.

Estas fotografías las realizamos gustosamente para mostraros todos los conectores que tiene en este caso la fuente de alimentación en análisis. Vistas ya todas sus longitudes y tipos, nos centraremos ahora únicamente en la conectividad del panel frontal y de todos los molex de extremo finales de cada cableado nativo y modular. Vayamos allá…
