13. ENERMAX MODU87+ 800W. Conectividad Modular. Enfundado
Conectividad Modular

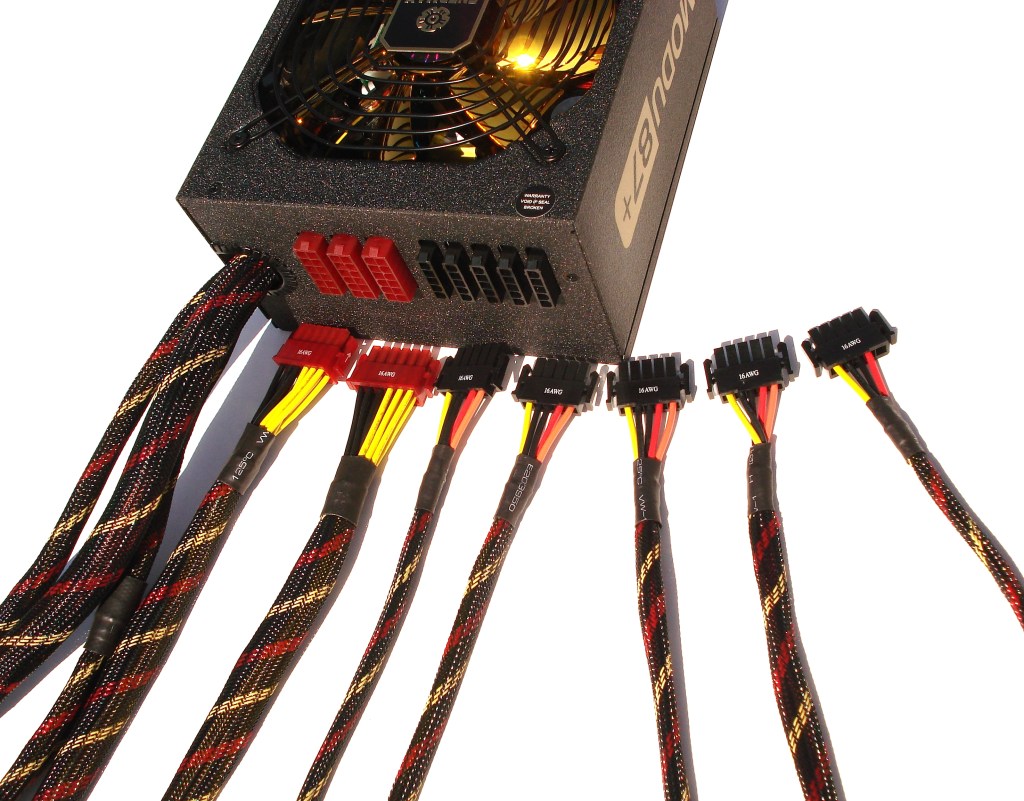

ENERMAX MODU87+ 800W. Exposición de Conectividad I
Esta fotografía nos sirve para ver la conectividad entre los molex de los cables modulares con el panel trasero de la fuente de alimentación. Veámosla con mayor detalle…

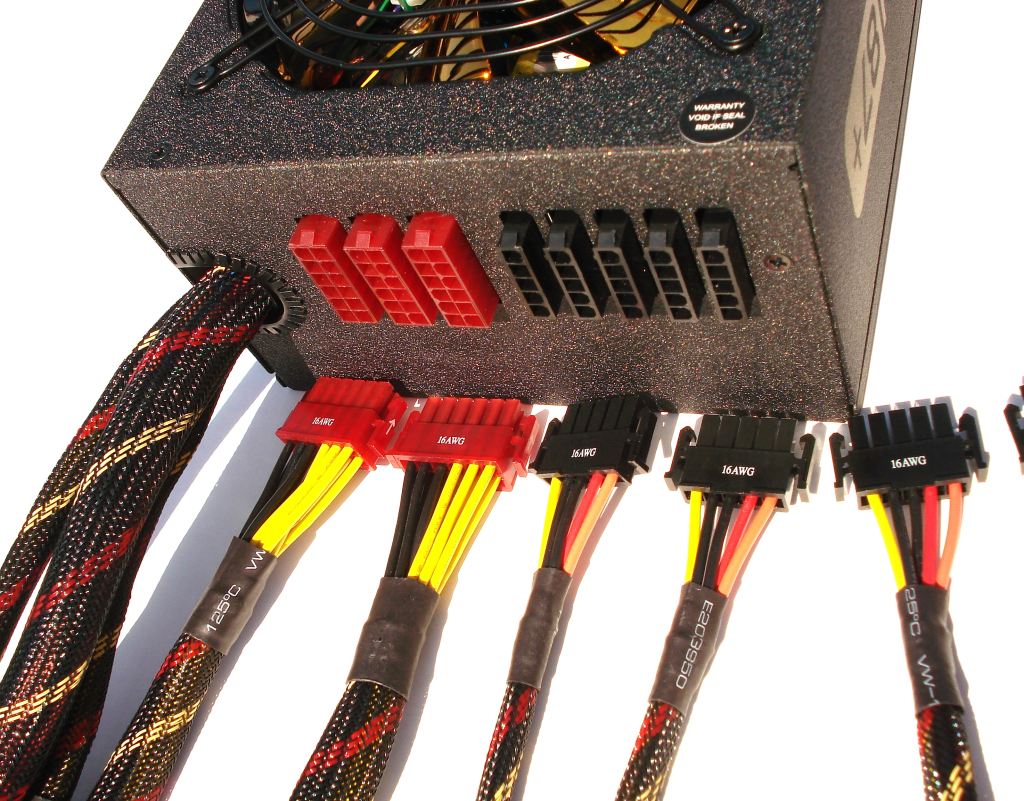

ENERMAX MODU87+ 800W. Exposición de Conectividad II en Detalle
Como podemos ver, el surtido de cables no concuerda con el nº de conectores del panel; sobra un conector de color rojo. El motivo suele ser que este diseño de panel es empleado por el fabricante en fuentes de mayor potencia. Por tanto, éstas vienen con más cables modulares, pudiéndose emplear todos los conectores a la vez. De todas formas, los 3 conectores rojos son plenamente funcionales con este modelo de 800W.

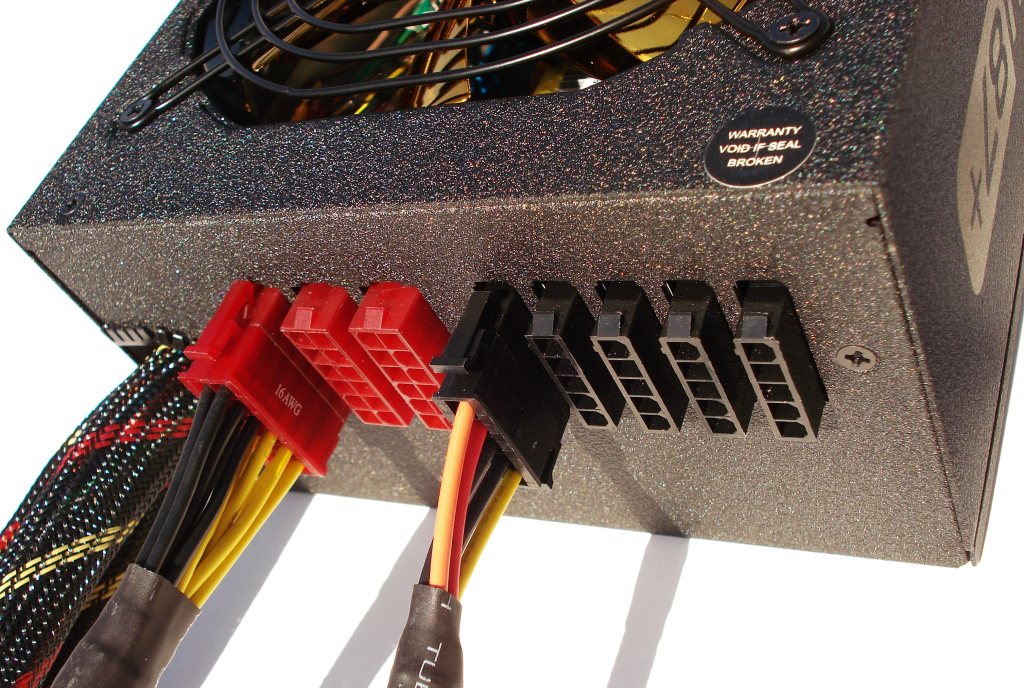

ENERMAX MODU87+ 800W. Conectores Armados
La forma de armar los conectores es bien sencilla. Con poca presión lograremos incrustar el molex dentro de cada conector correspondiente, en una posición única. Estudiando su diseño, entendemos que es francamente bueno por ser configurado de forma rectangular y colocado en vertical, anclado por 2 zonas, superior e inferior, de manera que queda totalmente firme el contacto entre todos los pines. Para desarmar los molex tan solo tendremos que presionar con los 2 dedos de la mano, como si de una pinza se tratase. Más adelante veremos la placa electrónica interior de este panel.
Enfundado

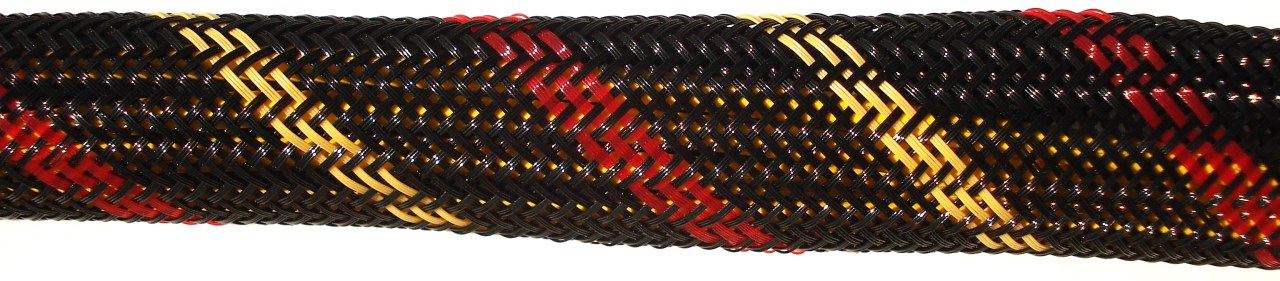

ENERMAX MODU87+ 800W. Detalle Enmallado Cableado Nativo

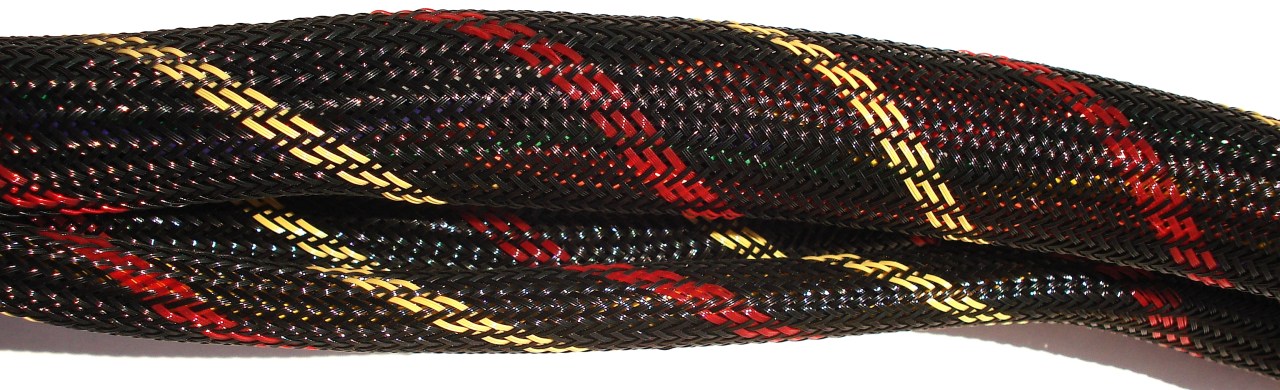

ENERMAX MODU87+ 800W. Detalle Enmallado Cableado Modular
Las fibras del enmallado para proteger todo el cableado nativo y modular posee un acabado brillo en color negro con encintado en espiral rojo y dorado, diseño que nos puede recordar a los cordones y que es empleado por otros fabricantes, con otros aspectos y colores. Estas fibras son ignífugas, y cubren por completo todo el cableado interior, impidiendo que podamos verlo a simple vista. Este enfundado es bastante flexible, permitiendo doblar el cableado con relativa facilidad, pero a su vez garantiza que no lo doblemos en exceso.
