14. ENERMAX MODU87+ 800W. Detalle Conectores de Alimentación
Conectores de alimentación para Dispositivos

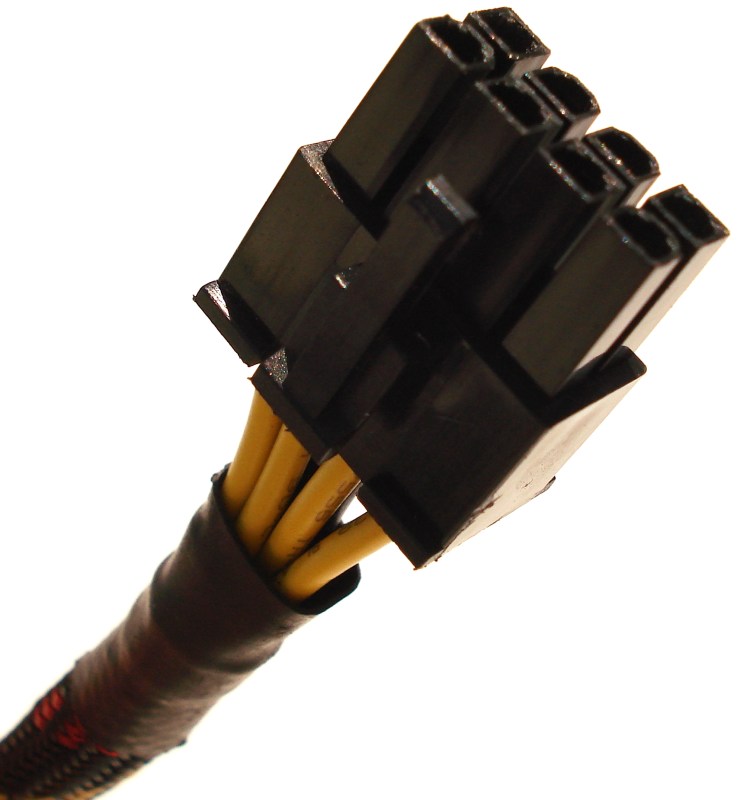

ENERMAX MODU87+ 800W. Detalle Conector 8 Pines CPU + 12V (x1)

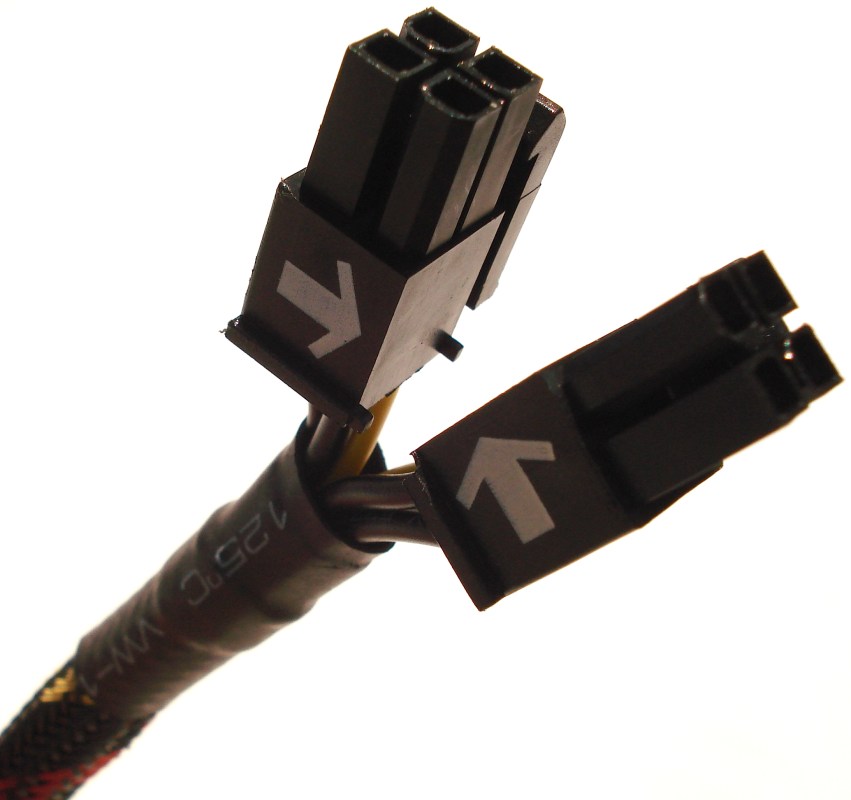

ENERMAX MODU87+ 800W. Detalle Conector 4 + 4 Pines CPU + 12V (x1)

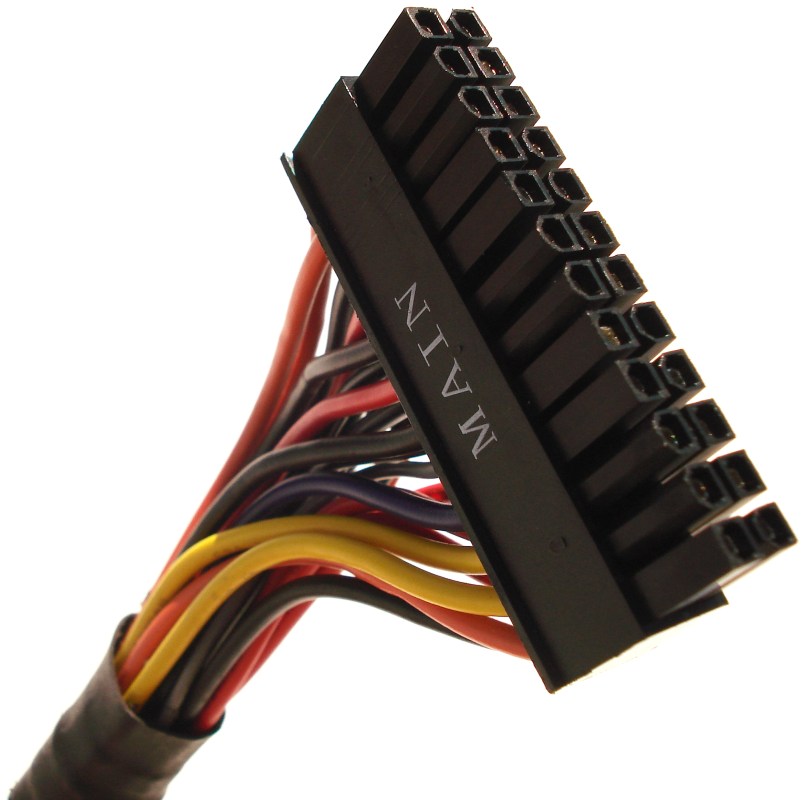

ENERMAX MODU87+ 800W. Detalle Conector 24 Pines Placa Base (x1)

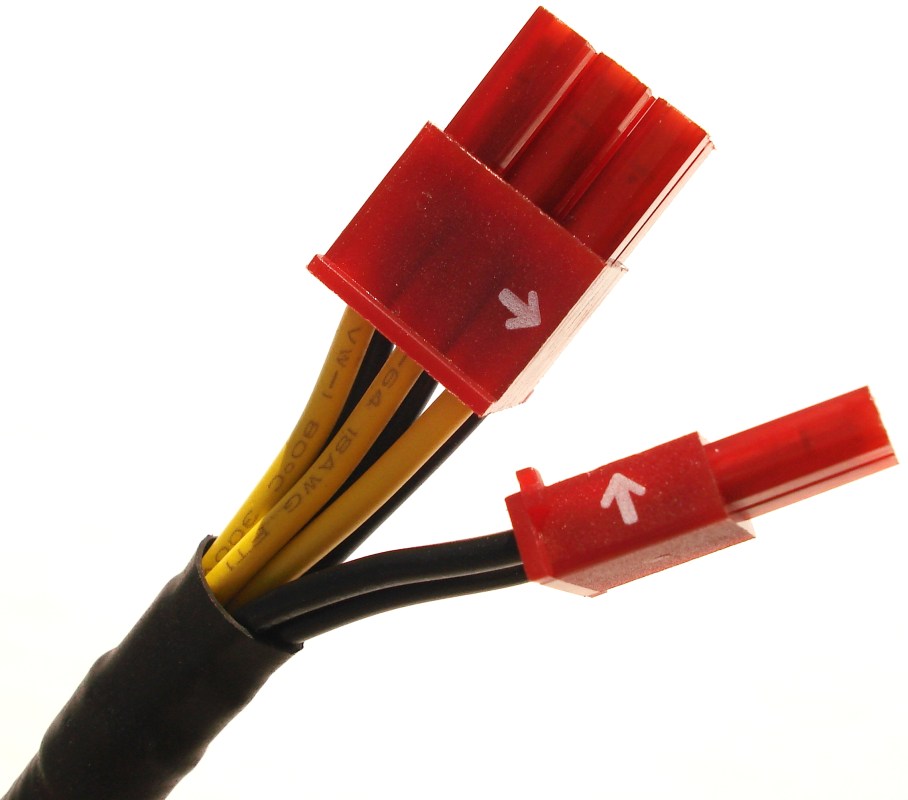

ENERMAX MODU87+ 800W. Detalle Conector 6 + 2 Pines PCIe (x6)

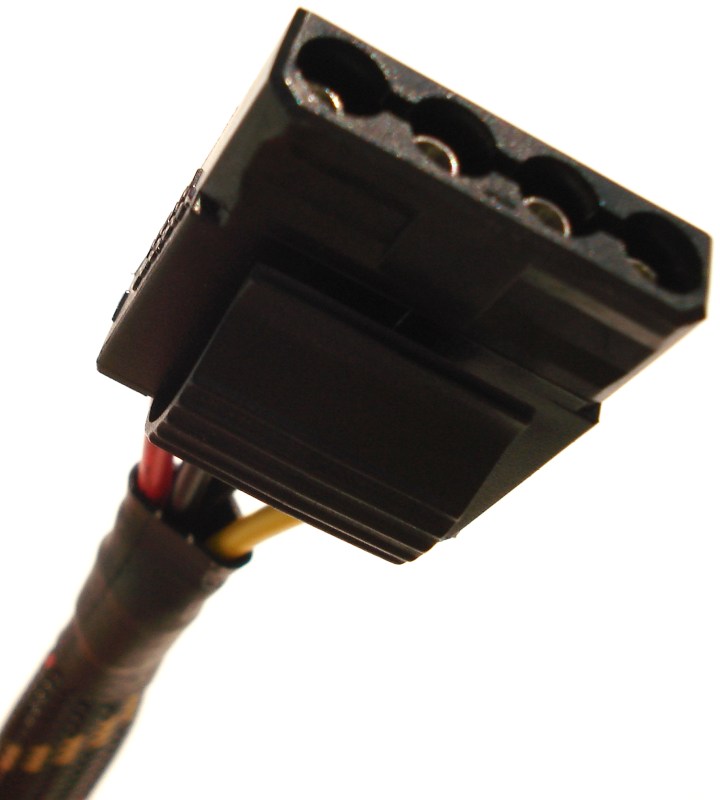

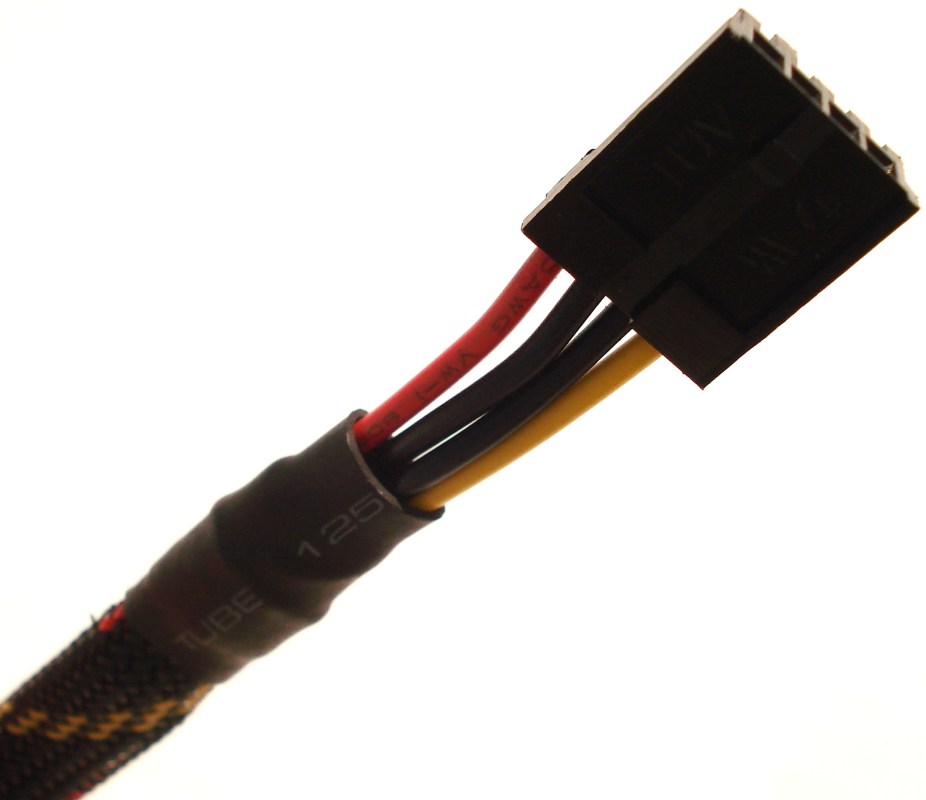

ENERMAX MODU87+ 800W. Detalle Conector Molex 4 Pines (x8)

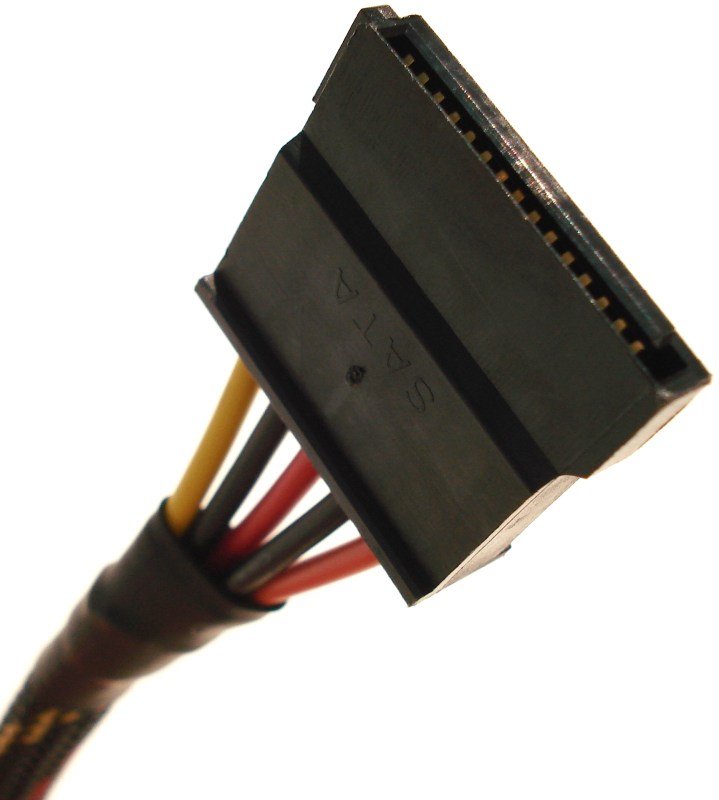

ENERMAX MODU87+ 800W. Detalle Conector SATA (x12)
ENERMAX MODU87+ 800W. Detalle Conector FDD (x1)
Estas son los molex terminales de todo el cableado nativo y modular, que nos sirven para conectar cualquier dispositivo compatible en el interior de nuestra torre, vistos de forma detallada. Todos vienen recubiertos con el enfundado hasta los extremos, con un refuerzo que circularmente ata firmemente cada funda por ambos extremos. Hemos tenido la experiencia con otras fuentes de gama inferior de que a veces estos anillos de amarre no atan correctamente el enmallado, y acaba separándose. No es este el caso ya que tal como hemos visto, todos los cables están perfectamente fabricados. Lo único mejorable sería bañar en oro los pines de los molex.
Se emplea el color rojo para identificar fácilmente los molex correspondientes PCIe y el negro para el resto. Los molex de 4 pines están diseñados para fácilmente poder ser desconectados, presionando en ellos con los 2 dedos de la mano.
Como ya hemos comentado, el conector ATX de 24 pines no es del formato 20 + 4 pines, para poder ser compatible con placas base que requieran alimentación de 20 pines.
Como peculiaridad, los conectores de alimentación SATA, como no podría ser menos, ofrecen la tensión de +3’3V (cable naranja del grupo de cables), además de las tensiones más comunes de +5V (cable rojo) y +12V (cable amarillo). Anteriormente, los conectores de alimentación SATA solo ofrecían las 2 últimas tensiones nombradas, estando preparados para tal ampliación. Hoy en día todavía podemos ver muchas fuentes de alimentación en el mercado a la venta que ofrecen tan solo las dos tensiones más comunes en los cables de alimentación para SATA. Si queremos máxima compatibilidad ahora y para un futuro no lejano es evidente que debemos elegir una fuente con las 3 tensiones para esta clase de alimentación.
Conectores de Panel

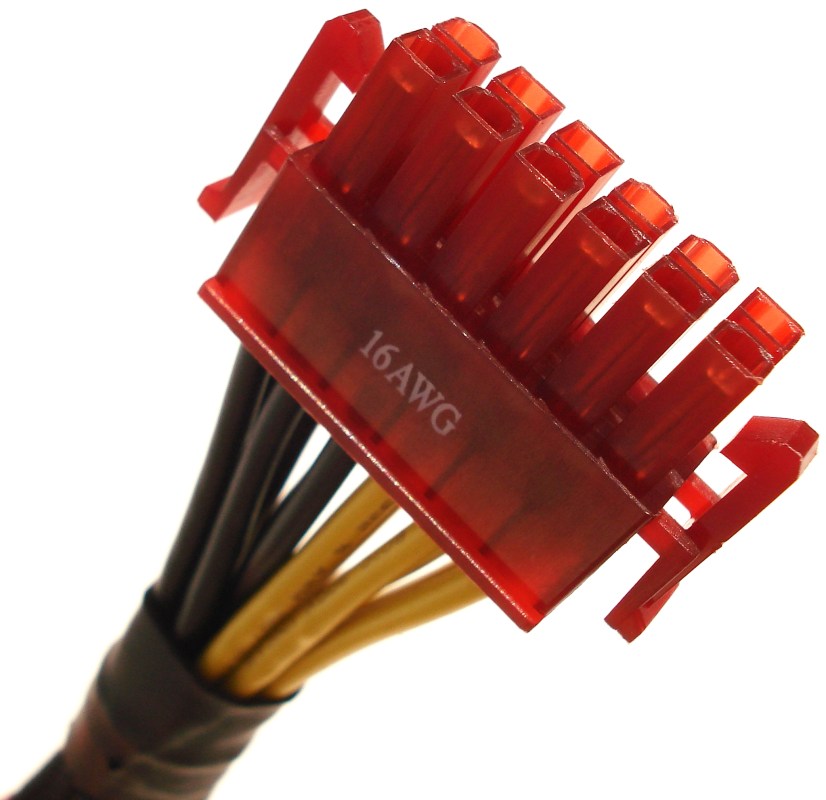

ENERMAX MODU87+ 800W. Detalle Conector de Entrada Modular 12 Pines. Zócalo Rojo

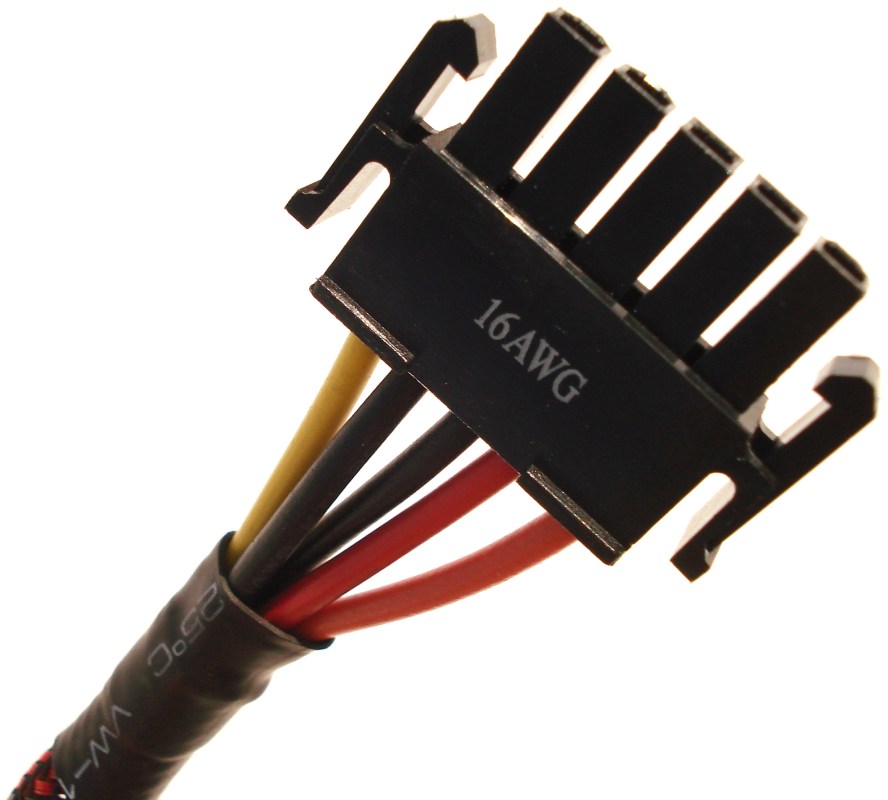

ENERMAX MODU87+ 800W. Detalle Conector de Entrada Modular 5 Pines. Zócalo Negro
Para finalizar este apartado de conectividad, solo nos queda ver detalladamente los conectores que se conectan al panel trasero de la fuente de alimentación. Aunque no son muy agradables al tacto, podemos notar cómo de fácil deber resultarnos conectar y desconectar este tipo de molex. Podemos ver el empatillado de sus enganches laterales, cogidos a los laterales del cuerpo del molex por 2 tiras separadas de plástico por cada uno de ellos, para garantizar su flexibilidad (abatimiento y retorno).
A continuación, vamos a proceder a desmontar la fuente de alimentación para poder mostrárosla por dentro. Este extenso apartado es el que personalmente nos gusta a todos. Cojamos aire y vayamos allá…
