16. ENERMAX MODU87+ 800W. Detalle Interior I. Refrigeración Activa

De entrada, en el interior de una fuente de alimentación tenemos básicamente 2 puntos a tratar:

1. Su refrigeración, activa o pasiva.
2. Su circuitería electrónica.

Vamos a seguir este orden, recorriendo sus características de refrigeración y posteriormente, toda su circuitería….

Refrigeración Activa

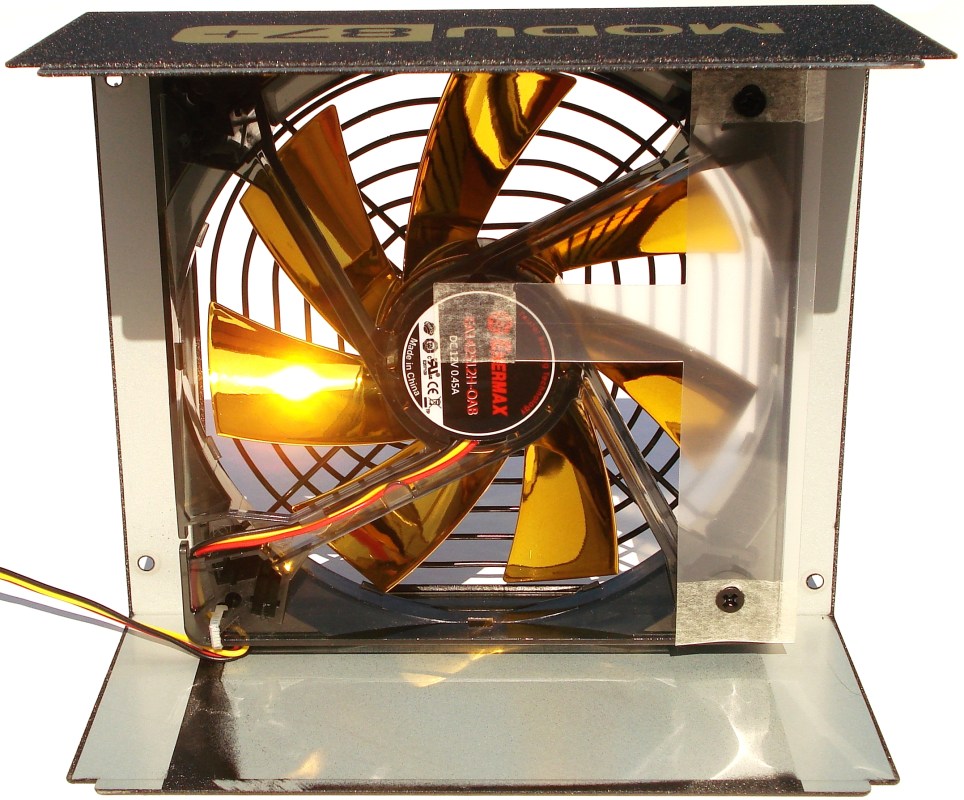

ENERMAX MODU87+ 800W. Interior. Vista «U» Superior

La fuente MODU87+ de 800W posee un ventilador de dimensiones 13’9 x 13’9 x 2’5 cm. Este ventilador impulsa el aire del exterior de la fuente (aire procedente del exterior o interior de la torre, según sea instalada por las características de la torre) hacia el interior, refrigerando prácticamente toda la circuitería al máximo. Este aire se mueve hacia el exterior atravesando la rejilla en «nido de abeja» de su cara trasera y finalmente es expulsado al exterior. Posteriormente veremos el ventilador totalmente desmontado.

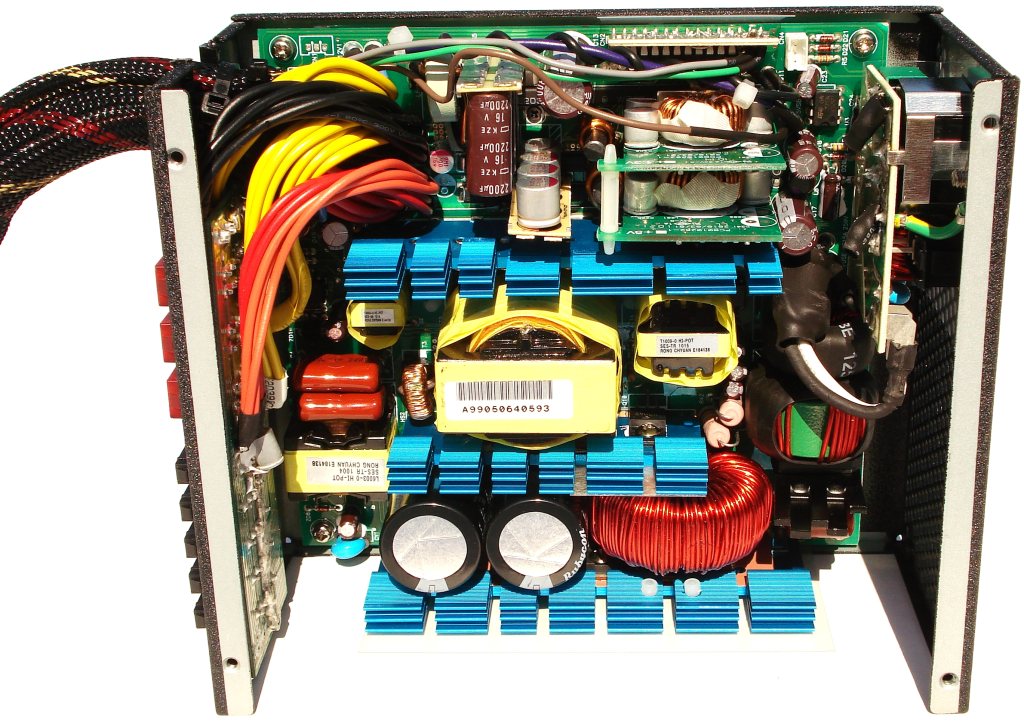

ENERMAX MODU87+ 800W. Interior. Vista «U» Inferior

Para refrigerar las zonas más calientes de la fuente, ENERMAX la ha dotado de 3 grandes disipadores de aluminio pintado en azul brillo, repartidas y suficientemente separadas, a lo largo de prácticamente toda la circuitería. Generalmente estos disipadores refrigeran los grandes transistores que dispone la fuente (que suelen ir atornillados cada uno de ellos con un tornillo a la placa de aluminio), siendo éstos los componentes electrónicos que suelen alcanzar mayor temperatura. Como ya sabéis, el disipador sólido actúa como dispersor de temperaturas, entrando en equilibrio la temperatura fría con la caliente de estos focos de calor.

De manera que la ventilación de esta fuente depende de su diseño para la circulación del aire, así como del rendimiento de su ventilador y de sus disipadores de aluminio. Además, dispone de 3 tecnologías que mejoran, si cabe, este apartado y que veremos a continuación.

Tecnología SpeedGuardII

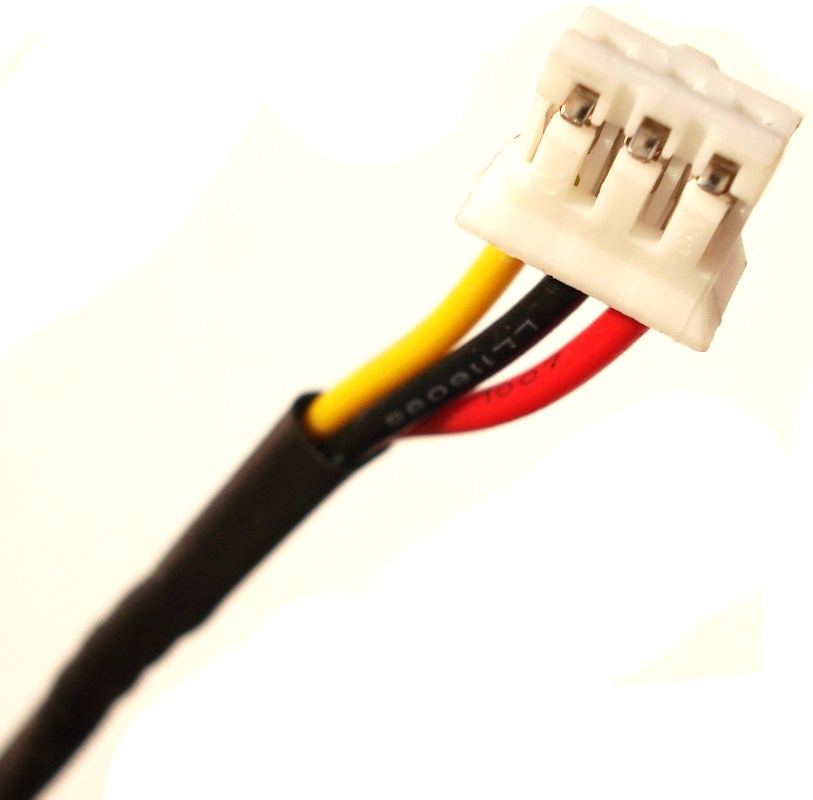

ENERMAX MODU87+ 800W. Conector FAN 3 Pines +12V

El ventilador dispone de una cable debidamente enfundado en una parte parcial del extremo del conector, con un cableado formado por 3 cables. Estos 3 cables corresponden a los de tensión +12V (rojo), neutro (negro) y el de control de RPM (amarillo). Gracias a este último cable, ENERMAX puede aprovecharse de la tecnología llamada SpeedGuardII, que no es más que un circuito al cual se conecta este cable que regula automáticamente la velocidad del ventilador, moviendose en un rango entre las 700 y las 1800RPM (en este modelo y en el de 900W, siendo un rango inferior en modelos de menor potencia), según la temperatura general alcanzada por la fuente de alimentación, que viene directamente relacionada a la potencia que se esté consumiendo, ya que generalmente, a mayor potencia consumida, generará mayor calor a disipar.

Aquí pueden ocurrir 2 cosas inversas si tomamos como referencia la misma potencia consumida, sea cual sea la de referencia. En verano, a temperatura ambiente relativamente alta (30 – 40º C) la fuente alcanza mucha más temperatura, siendo lógico que el ventilador actúe a mayor velocidad de rotación. En invierno, ocurre lo contrario. La temperatura ambiente puede rondar entre los 5 – 15º C, nivel que ocasionará que el ventilador no necesite mayor velocidad de rotación. Esto que después de que lo hayamos pensado nos parezca una tontería, puede llevar a confundir a más de uno. La velocidad de rotación del ventilador depende de la temperatura interior de la fuente de alimentación, y esta temperatura, a su vez depende de la temperatura ambiente exterior.

Tecnología Twister Bearing

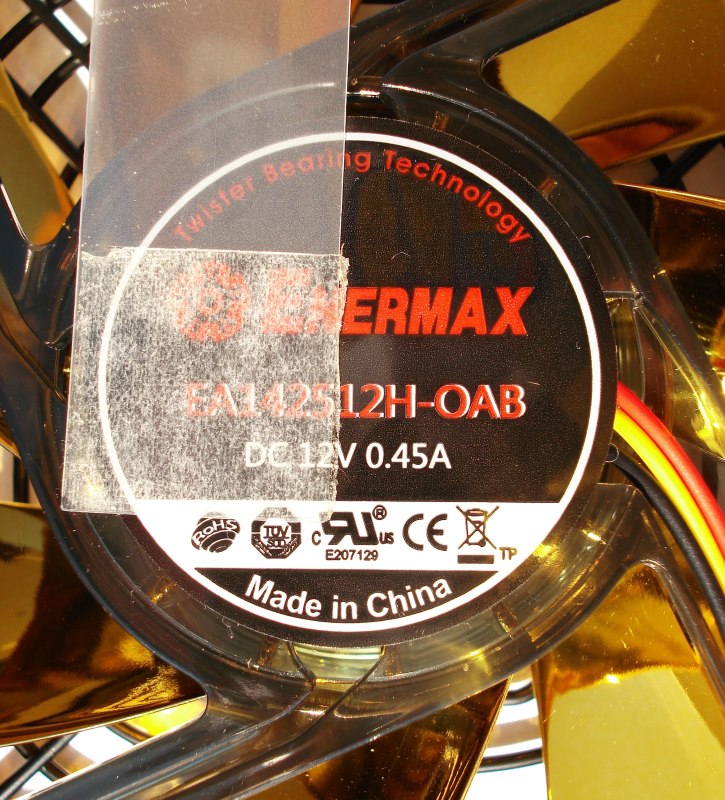

ENERMAX MODU87+ 800W. Detalle Etiqueta FAN ENERMAX EA142512H-OAB

Esta tecnología patentada por ENERMAX combina 3 características que consiguen alargar la vida útil del ventilador, además de mejorar notablemente la sonoridad del mismo. Su diseño se caracteriza por conseguir en la zona de rotación menor contacto, en la zona de contacto conseguir menor fricción a la vez que se emplea un lubricante especial para tal menester.

Su eje de giro posee en su extremo superior una bola magnetizada, que lo separa del rotor. Al mismo tiempo emplea un diseño de bobinas electrónicas especial con una pieza circular magnética flexible; un imán ligeramente separado de las bobinas para generar el campo electromagnético cuando reciba corriente. Este diseño consigue una duración de más de 100.000h antes que el dispositivo empiece a dar señales de fallos (MTBF). Para más información podéis visitar el siguiente enlace referente a la Tecnología Twister Bearing

Este ventilador está fabricado en China y cumple con la normativa exigente; posee el marcado CE, cumple las especificaciones RoHS, entre otros y debe ser reciclado.

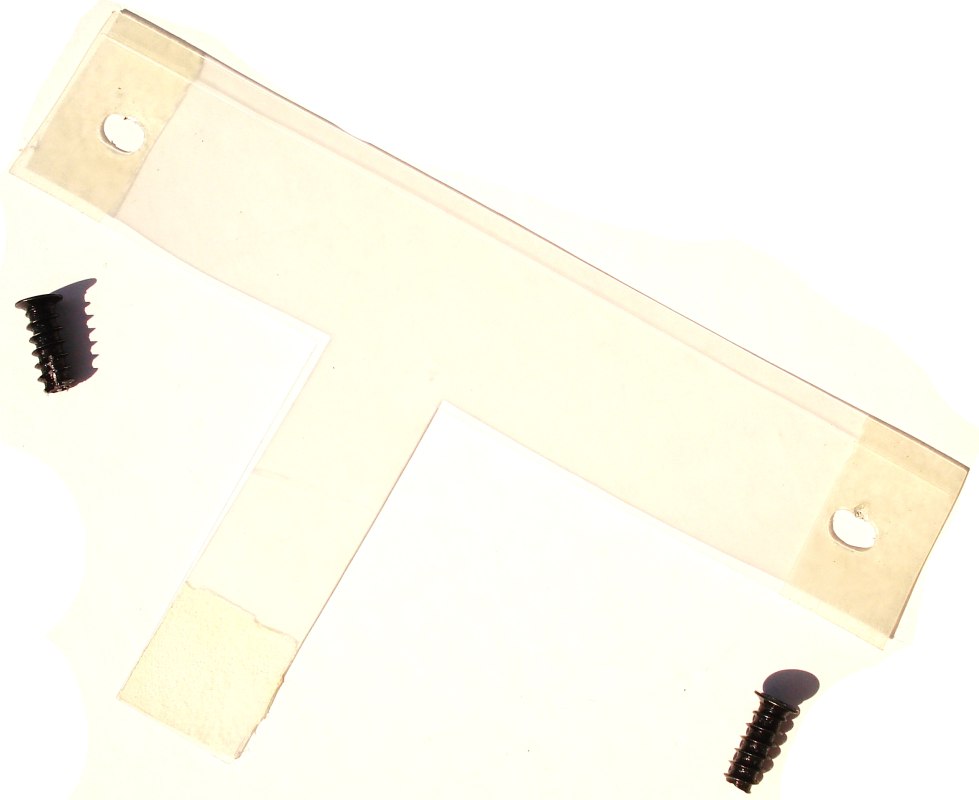

ENERMAX MODU87+ 800W. Sobreprotección de Tensión Interna + Tornillos

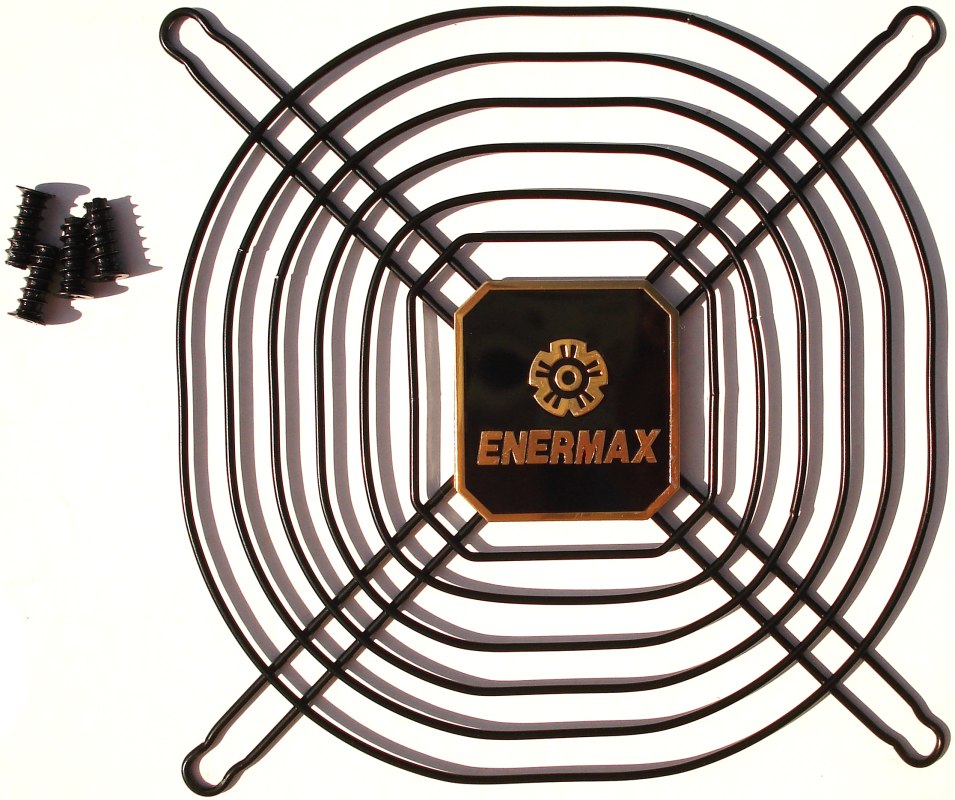

ENERMAX MODU87+ 800W. Rejilla de Protección FAN + Tornillos

Estas 2 últimas fotografías hacen referencia a la seguridad de la fuente, impidiendo el acceso fortuito a su interior. La primera representa un plástico rígido, transparente, situado en la parte inferior del ventilador y que protege la zona de mayor tensión de corriente eléctrica de la fuente, la zona de entrada de corriente alterna. Recordamos que en esta zona circula una tensión aproximada de 230V a 16A de intensidad. Esta protección en forma de «T» viene atornillad por dos de sus extremos al propio ventilador y pegada por el extremo restante a la base del eje de rotación de éste.

La rejilla metálica viene también fijada con 4 tornillos roscantes de color negro con cabeza con punta de estrella.

Tecnología HeatGuard

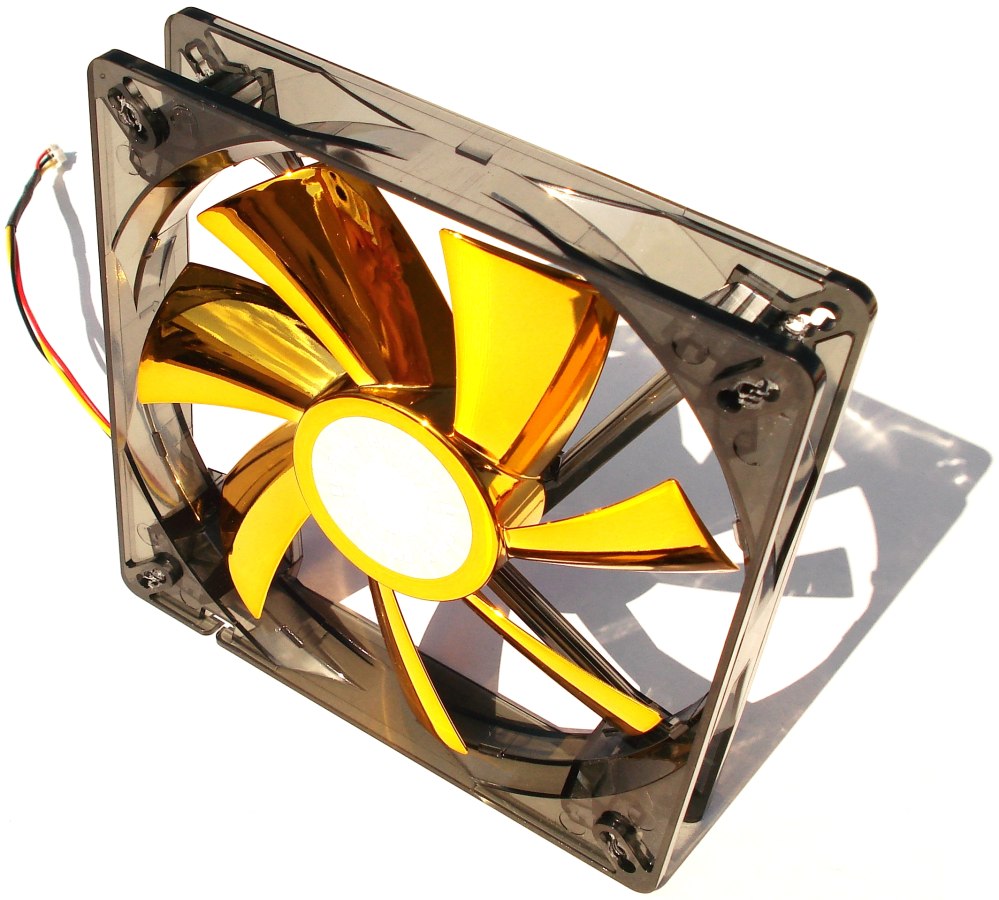

ENERMAX MODU87+ 800W. FAN ENERMAX EA142512H-OAB. Vista en Perspectiva de Impulsión

A parte de las 2 tecnologías ya nombradas, empleadas por ENERMAX, tenemos una tercera que pocas fuentes de alimentación poseen. La circuitería de la MODU87+ dispone de un controlador para mantener el ventilador encendido unos segundos después de que la fuente de alimentación sea detenida (incluso desconectada de la corriente de entrada). Esto no es más que un temporizador con una pequeña bataría de almacenamiento de energía para garantizar la alimentación del ventilador por unos instantes, que pueden alcanzar entre los 30 y 60 segundos. Con ello se consigue disminuir la temperatura interior  unos 3 o 4º C, tal como hemos visto en la gráfica representativa de la página 2 de este análisis.

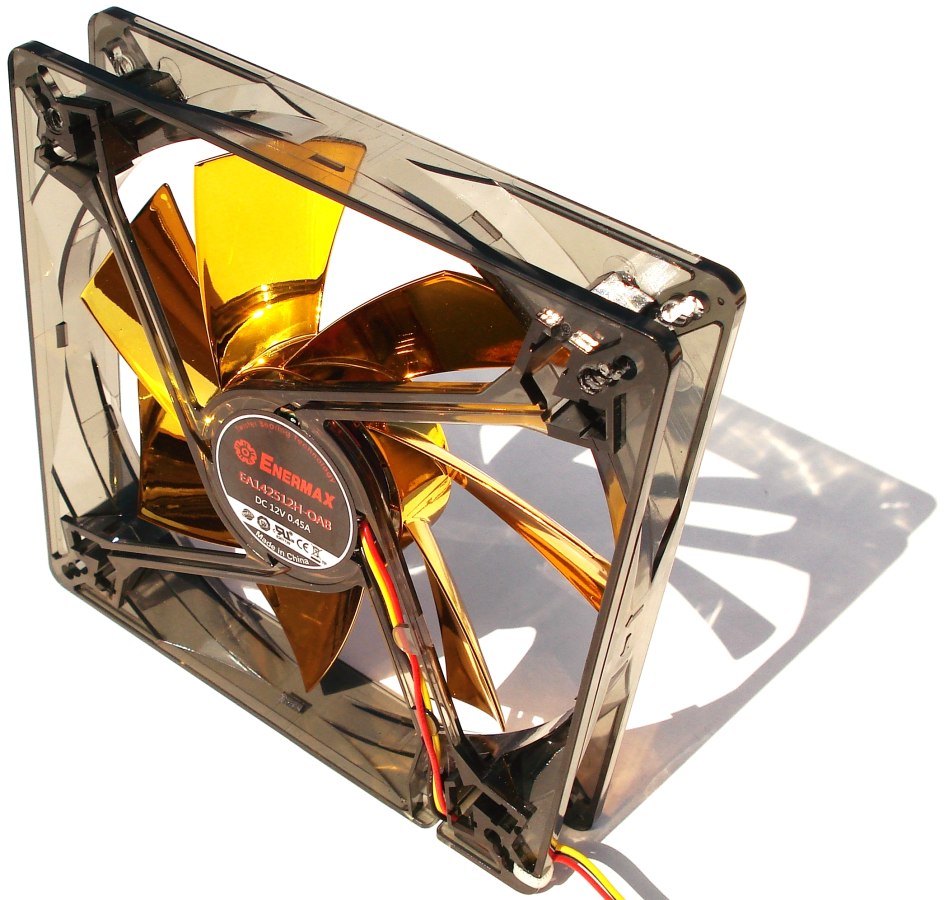

ENERMAX MODU87+ 800W. FAN ENERMAX EA142512H-OAB. Vista en Perspectiva de Absorción

El ventilador tiene un marco semitransparente de color marrón-grisáceo oscuro, con hasta 7 espectaculares aspas de color doradas al brillo. No posee ningún LED para tener iluminada la fuente. Tal como hemos dicho anteriormente, unos LEDs anaranjados o incluso rojos hubieran lucido de forma espectacular, ya que las aspas reflejan muy bien la luz.

Todas las aspas son cortantes y no poseen ningún diseño especial (son las típicas aspas en forma a las que estamos acostumbrados a ver en la mayoría de los ventiladores). Los 4 orificios para atornillar del marco, poseen hasta 3 perforaciones para que el ventilador sea compatible con 3 tamaños distintos de distancia diametral en el atornillado.

Pasemos ahora a la circuitería electrónica interior…
