17. ENERMAX MODU87+ 800W. Vistas Generales Interior. Circuitería Electrónica
Circuitería Electrónica

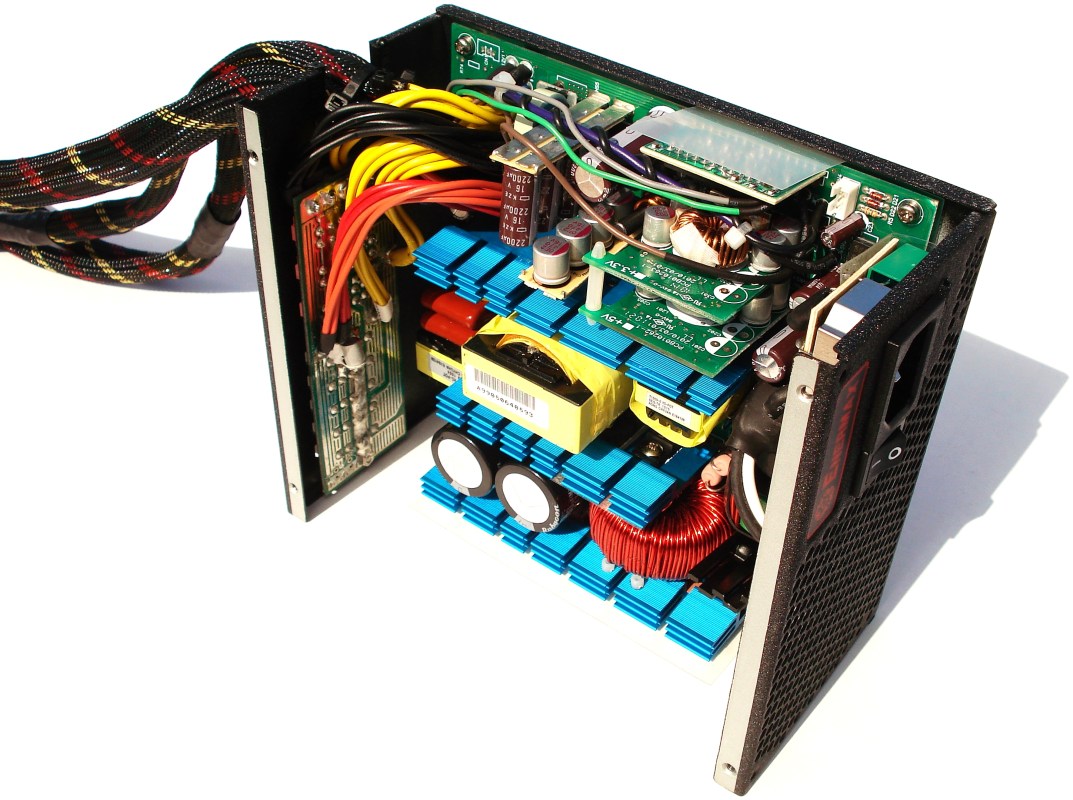

ENERMAX MODU87+ 800W. Fotografía de Exposición IX. Fuente Abierta I
En otra pieza en «U», opuesta a la otra pieza que sujeta el ventilador, es donde está fijada toda la circuitería electrónica; el verdadero corazón de la fuente de alimentación MODU87+. Vamos a ver cada rincón de la misma anotando todas las características relevantes que consideramos tienen gran importancia para que esta fuente tenga unas especificaciones técnicas dignas de la más alta gama.

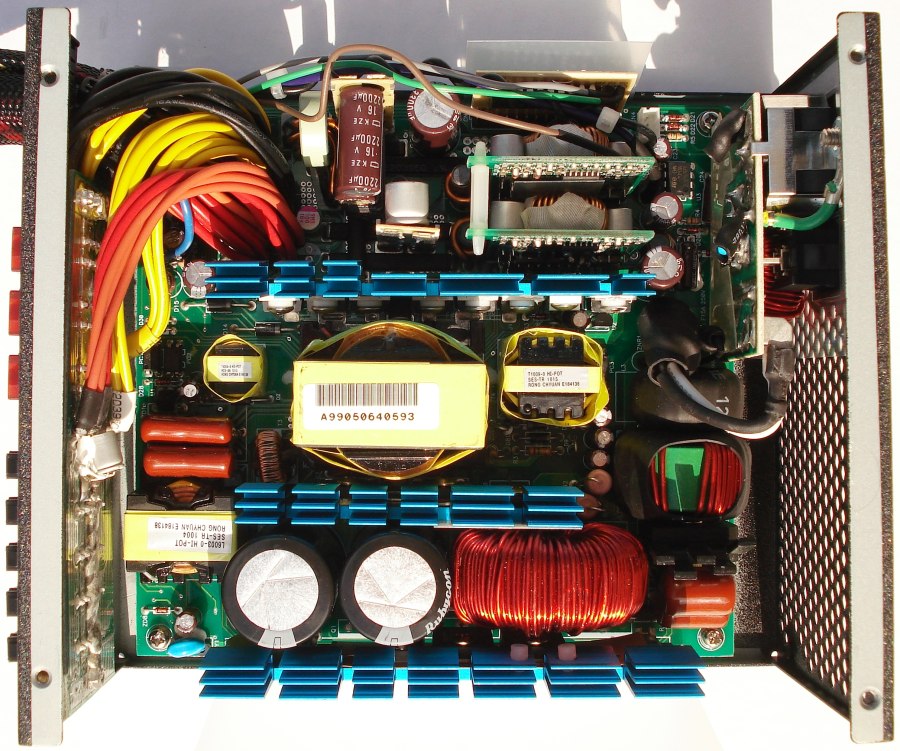

ENERMAX MODU87+ 800W. Electrónica Interior. Vista Aérea General
De entrada, su distribución es la lógica y francamente bien repartida. Se han colocado los disipadores de refrigeración (siendo éstas las piezas que más abultan) en perpendicular a la rejilla de «nido de abeja» para redirigir el flujo de aire hacia esta zona de salida del flujo. A su vez, esta zona no posee grandes componentes eléctricos que obstruyan en exceso el paso de dicho flujo de aire hacia el exterior. A la derecha de la fotografía tenemos la zona de entrada de corriente alterna (CA) y a la izquierda (opuesta a ésta) la zona de salida de corriente continua (CC).
Con esta fotografía podemos diferenciar claramente las 3 zonas principales (a parte de las zonas de entrada y de salida): de transformación de CA en la parte central, rectificación y filtrado en la parte inferior y la de regulación y estabilización de CC en la parte superior.

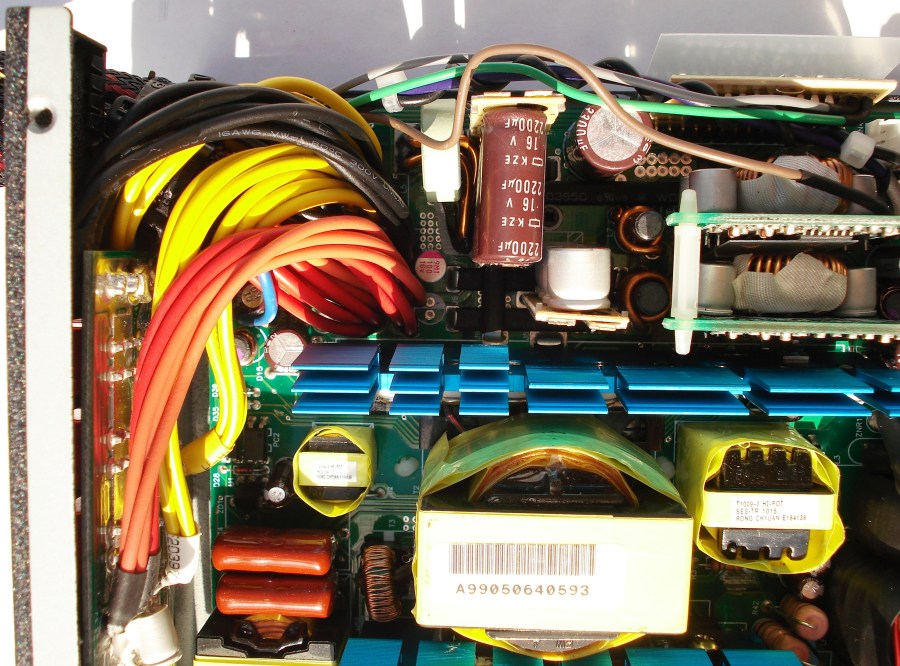

ENERMAX MODU87+ 800W. Electrónica Interior. Zona de Salida
La zona de salida está formada por una placa electrónica fijada en la parte delantera de la fuente donde va situado el panel frontal de conexiones. Vemos como toda la maraña de cables está soldada, repartida por toda la placa electrónica. Estos cables ya transportan una tensión de corriente continua, estabilizada. Para ellos se ha tenido que llevar a cabo un proceso de transformación de la corriente. Veremos cómo esta fuente en concreto lleva a cabo este proceso.

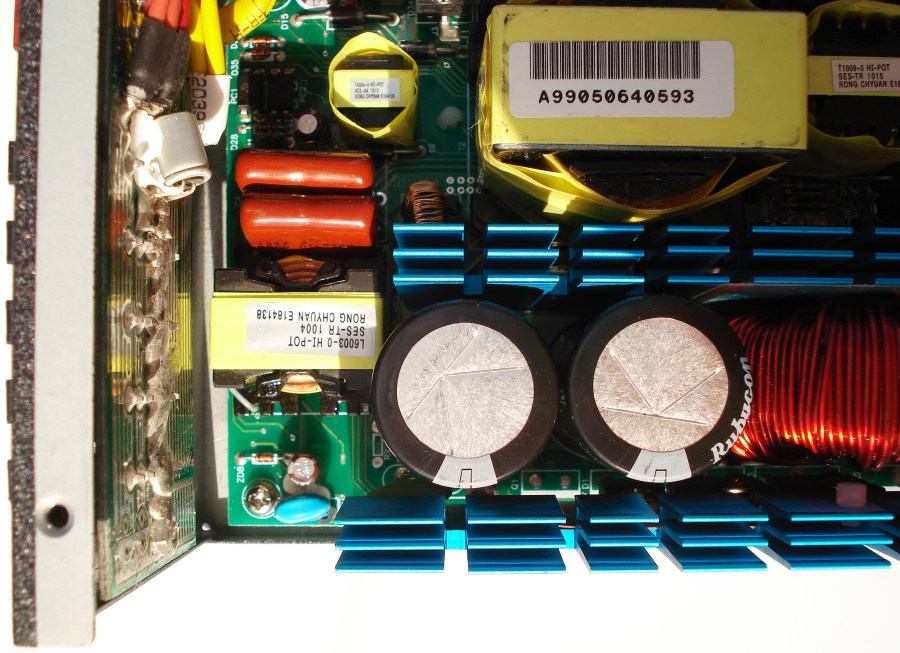

ENERMAX MODU87+ 800W. Electrónica Interior. Zona de Filtrado I

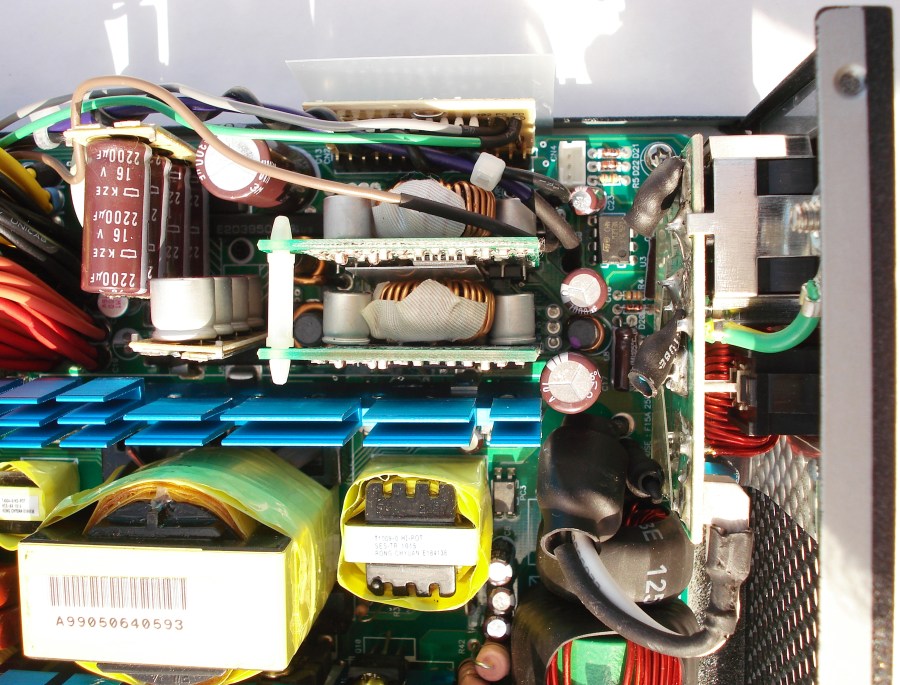

ENERMAX MODU87+ 800W. Electrónica Interior. Zona de Filtrado II
Esta es la zona de filtrado formada por 2 grandes condensadores capacitadores líquidos de alta capacidad y varias bobinas de filtro. Más adelante los veremos con mayor detalle.

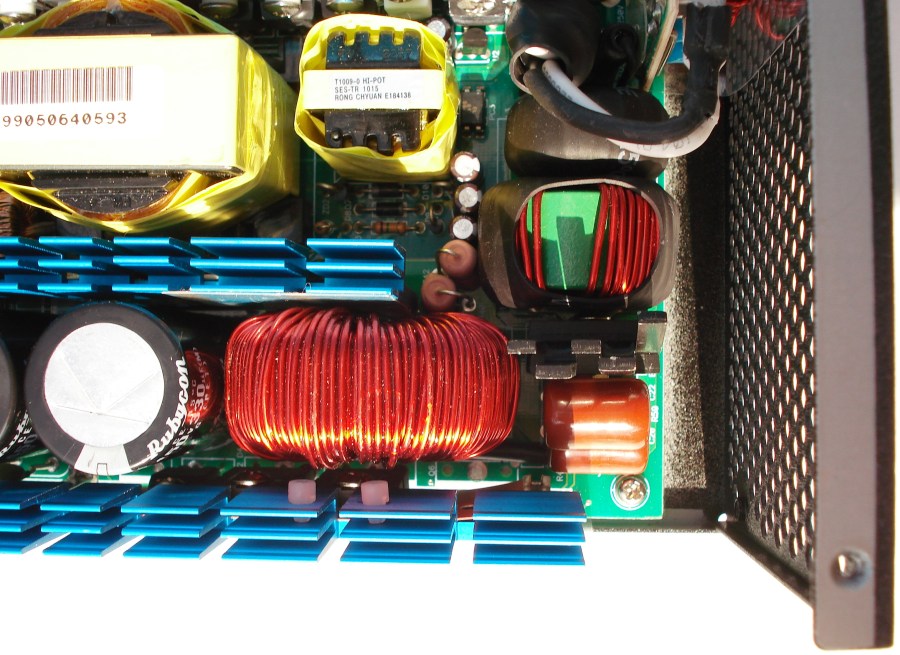

ENERMAX MODU87+ 800W. Electrónica Interior. Zona de Entrada
La zona interna de entrada es la más peligrosa de todas. En ella circula libremente una tensión de 230V de corriente alterna. De manera que como es lógico, debemos evitar desarmar la fuente conectada a la corriente de nuestro hogar (aunque esté apagada) ya que podemos sufrir una descarga. Incluso es aconsejable dejar la fuente sin conectar durante un tiempo prolongado para que no recibamos ninguna sacudida eléctrica. Así que desde islaBit os avisamos del peligro que conlleva abrir una fuente de alimentación y si no tenéis mucha idea mejor que no hagáis como nosotros y la desarméis…
