18. ENERMAX MODU87+ 800W. Detalles Circuitería Interior I. Tecnología «DHTT». Funcionamiento

Topología de Transformación Dinámica Híbrida

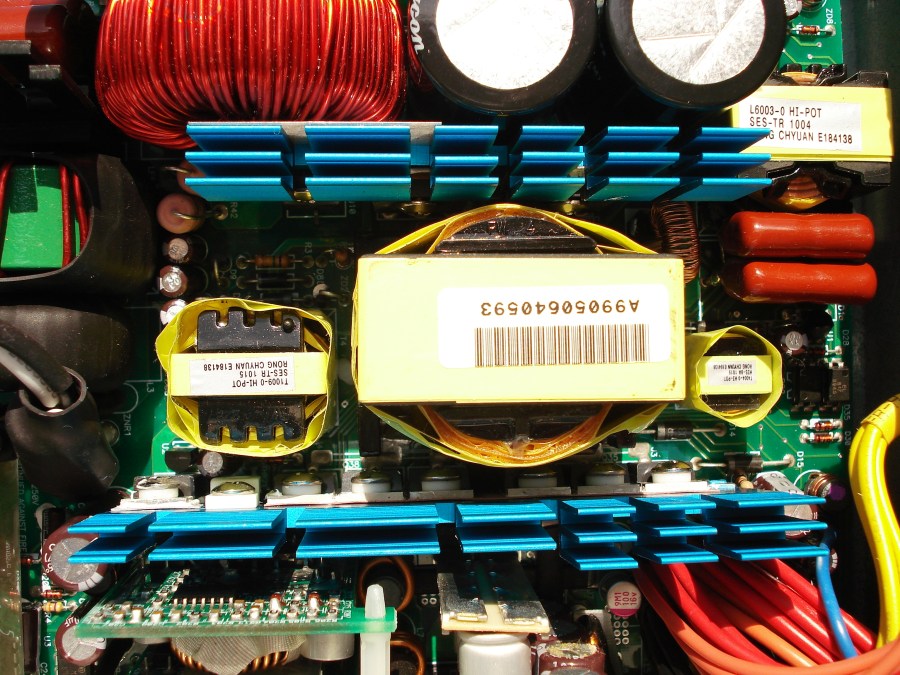

ENERMAX MODU87+ 800W. Electrónica Interior. Zona Central de Transformación

ENERMAX  ha dotado a este modelo de 4 componentes principales, que juntos son el alma de la tecnología que el fabricante ha nombrado como «Topología de Transformación Dinámica Híbrida («Dynamic Hybrid Transformer Topology»). Si nos fijamos un poco, veremos 4 componentes de color amarillo, 3 centrales y el situado en la parte superior derecha de la toma de la fotografía. Al lado de los capacitadores de gran tamaño, tenemos el Tranformador de Choque Resonante («Resonant Choke»). El más grande, en el centro, es el Transformador Principal («Main Transformer») de la fuente de alimentación, que recibe corriente alterna para transformarla. A su izquierda tenemos otro pequeño Transformador Conductor («Driver Transformer») y a su derecha el Transformador de Espera («Standby Tranformer»). Recordamos que esta fuente es de formato ATX y que posee una pequeña circuitería que se mantiene activa cuando la fuente está «en espera» (no encendida pero sí conectada a la corriente alterna con el interruptor de encendido/apagado en posición de encendido).

Los 4 componentes de esta tecnología, son en gran medida los responsables que esta fuente de alimentación sea tan eficiente. Su elevada eficiencia energética es debida al buen funcionamiento de estos 4 componentes eléctricos.

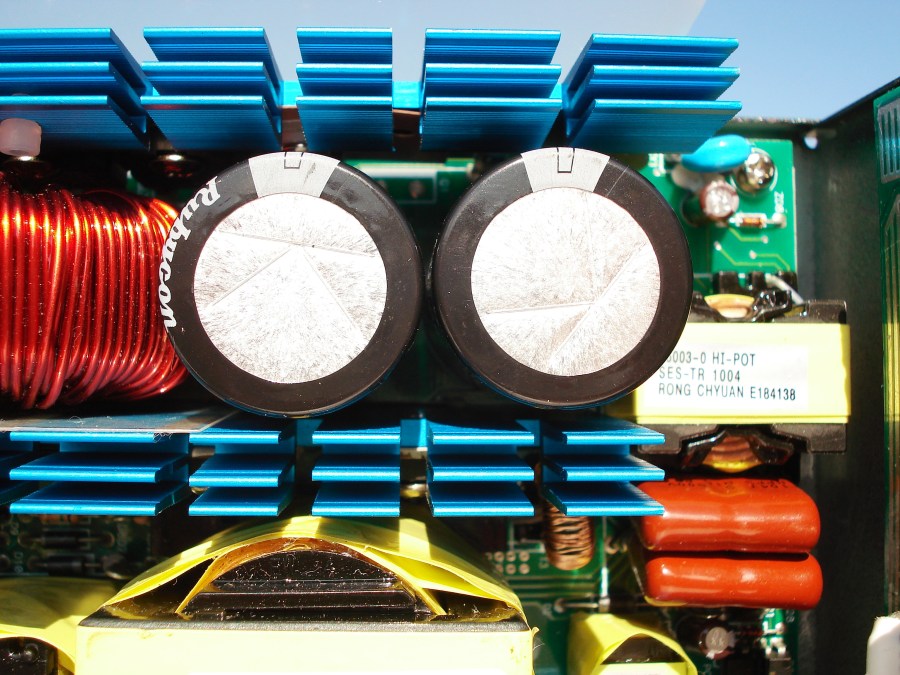

ENERMAX MODU87+ 800W. Electrónica Interior. Detalle Capacitadores de Gran Formato

La fuente posee 2 grandes capacitadores principales de filtrado, con la capacidad de almacenar energía en su interior, como una pequeña batería pero a elevada tensión, de ahí su gran formato. Estos capacitadores de dos polos tienen el núcleo líquido y poseen gran capacidad. Podemos recibir una descarga eléctrica si están cargados al tocar sus 2 bornes a la vez. Están suficientemente separados de las placas de disipación de aluminio, aumentando así en seguridad.

Tecnología de Capacitador Array Híbrido

ENERMAX MODU87+ 800W. Electrónica Interior. Zona Divisoria Voltajes

Esta es la zona de regulación y estabilización de la corriente continua. El fabricante ha dotado de condensadores sólidos a parte de los condensadores líquidos para conseguir mayor estabilidad para las tensiones de salida. En esta zona ya se mueven tensiones entre los 3 y 13V. El empleo de condensadores sólidos se traduce en una duración mayor. La mayoría de las fuentes de alimentación del mercado todavía no emplean este tipo de capacitadores, limitándose a los capacitadores líquidos, de mayor tamaño, menor vida útil y en general, más baratos.

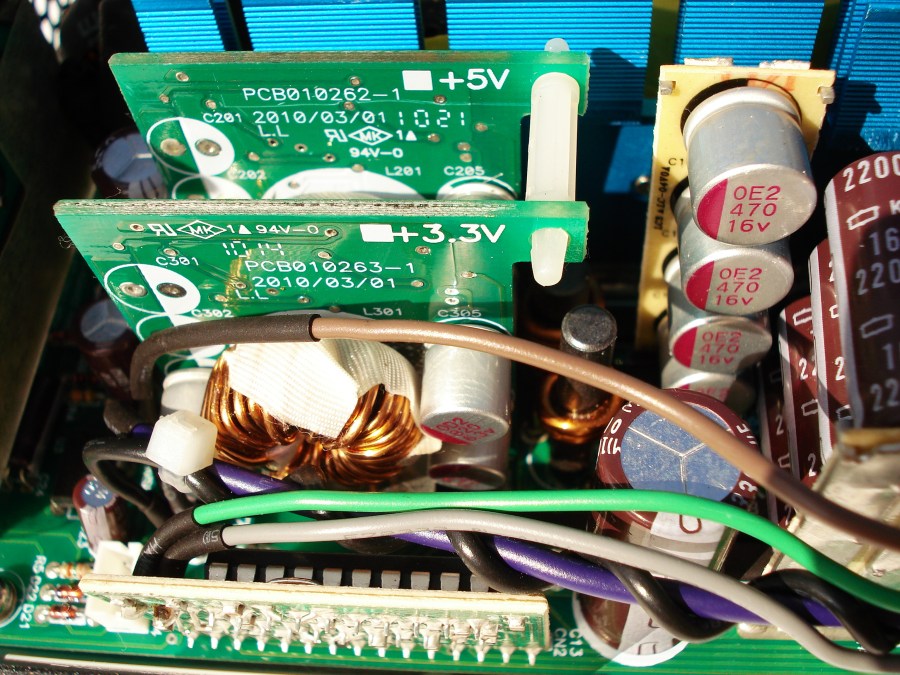

ENERMAX MODU87+ 800W. Electrónica Interior. Detalle Placas +5V, +3.3V y Circuito de Protección

Ampliando la fotografía anterior podemos apreciar mejor las placas de regulación de las tensiones de +5V y +3’3V, soldadas perpendicularmente a la placa principal base de circuito impreso.

Circuito de Protección «SafeGuard»

A parte, tenemos el Circuito de Protección «SafeGuard». Otra placa electrónica soldada verticalmente como las anteriores (la situada en la parte inferior de la anterior fotografía), que dota a esta fuente de hasta 8 protecciones distintas por mal funcionamiento electrónico. Volvemos a citarlas para recordarlas: OCP, OVP, AC UVP, DC UVP, OPP, OTP, SCP y SIP. Este circuito está preconfigurado dentro de unos límites o rangos que garanticen el buen funcionamiento de la fuente de alimentación, generalmente desactivándola en caso de detectar alguno de estos fallos. Este componente consideramos que es de gran importancia, no solo para la integridad de la circuitería interna de la fuente de alimentación, sino para la nuestra propia y la de los demás dispositivos conectados a ella (placa base, tarjeta gráfica, discos duros, etc).

A su izquierda, está situado el conector de 3 pines para el ventilador, con control automática de las R.P.M. Otro punto a favor, ya que podremos optar por desconectar el ventilador sin necesidad de un soldador, por si el día de mañana queremos substituirlo por uno nuevo.

Disipación de los Diodos de Rectificación

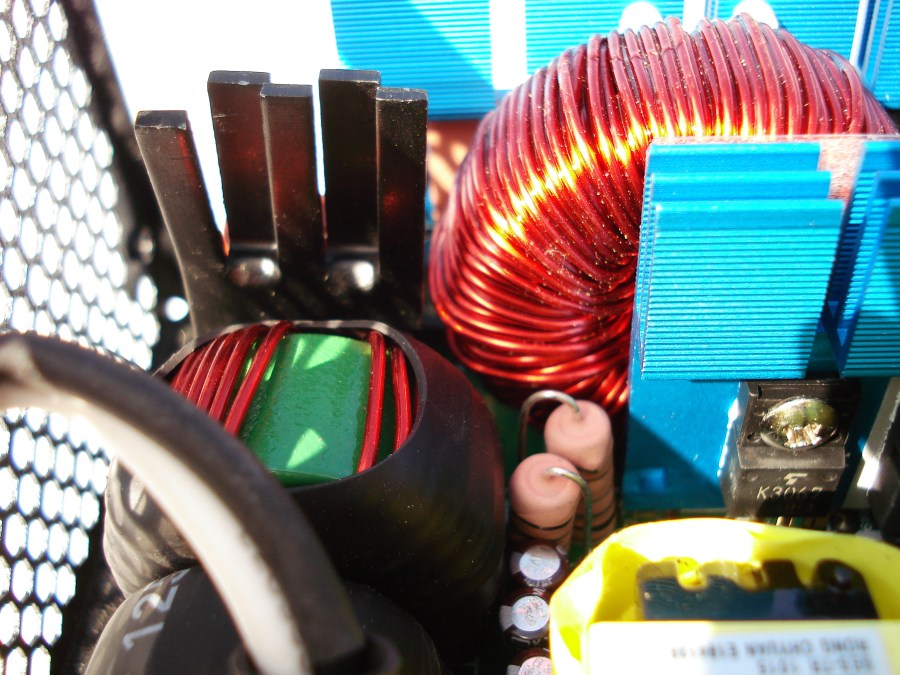

ENERMAX MODU87+ 800W. Electrónica Interior. Detalle Disipadores + Diodo de Rectificación

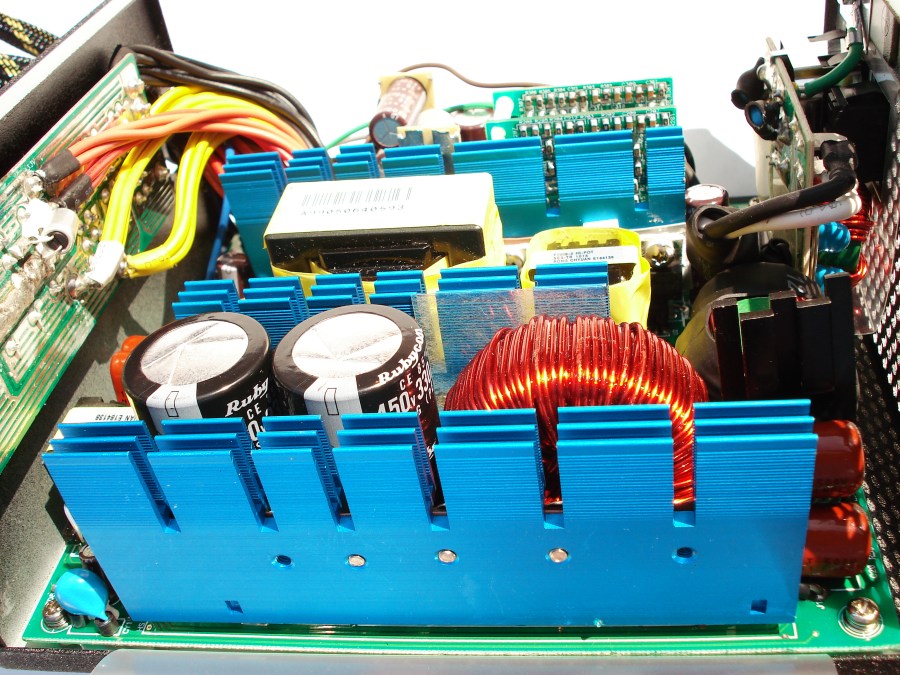

ENERMAX MODU87+ 800W. Electrónica Interior. Detalle Disipación Pasiva de Aluminio

Los 3 disipadores de color azul tienen el mismo perfil. Son una fina lamina de unos 2mm de espesor que se se ramifica en 3 láminas por la parte superior, para conseguir mayor superficie de contacto con el aire, aumentando así su capacidad de disipación térmica. Además dispone de otro pequeño disipador de aluminio, esta vez pintado en negro en la parte derecha, con otro tipo de perfil. Todos ellos están en contacto con los diodos de rectificación de corriente. Estos semiconductores de 3 polos actúan como elementos de transición de corriente (compuertas eléctricas) y por ello, son los puntos que mayor calor generan en el interior de la fuente. Todos están atornillados a las placas de aluminio y separados por una fina capa de compuesto térmico para garantizar el paso correcto de la térmica entre ambos cuerpos, diodo y aluminio.
