19. ENERMAX MODU87+ 800W. Detalles Circuitería Interior II. Zonas de Entrada y de Salida. Seguridad
Seguridad en Zonas de Entrada y Salida
ENERMAX MODU87+ 800W. Electrónica Interior. Detalle Circuitería de Entrada

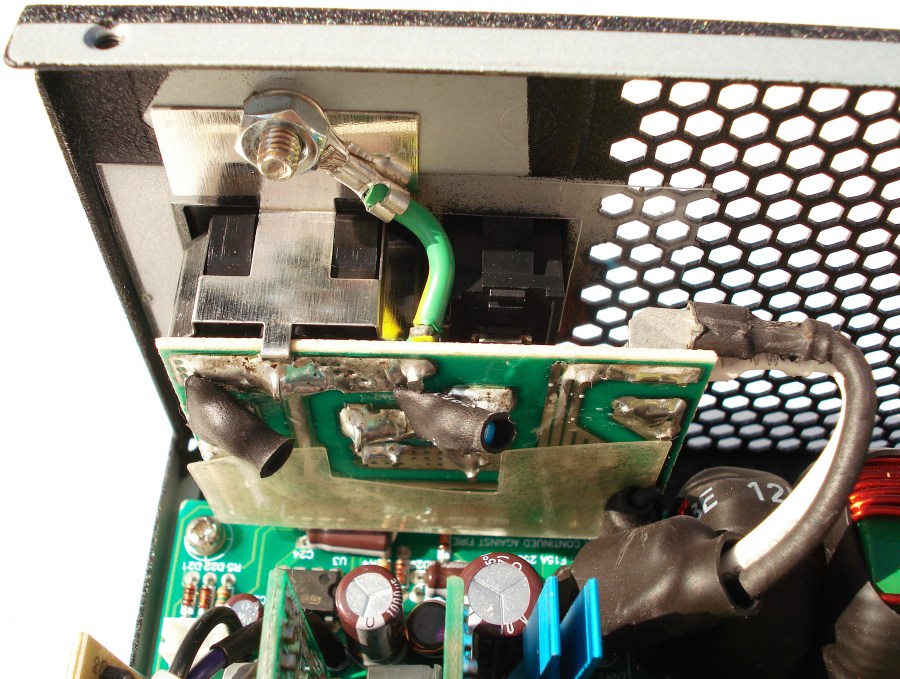

La zona de entrada es la causante de que bajo del ventilador se sitúe el plástico de protección en forma de «T» debido a su tensión de 230V. Este plástico ocasiona una leve pérdida de caudal ya que tapa parte de la zona de impulsión de aire. Quizá se debería optar por otra solución que no minore el rendimiento del ventilador.
Siguiendo con la seguridad, la fuente de alimentación está dotada de una toma de tierra (TT), firmemente atornillada sobre el laminado metálico.
ENERMAX MODU87+ 800W. Electrónica Interior. Detalle Circuitería de Salida
La zona de salida está formada por una placa electrónica de circuito impreso firmemente fijada a través de 2 tornillos roscados en los laterales. Gracias a su firme colocación no hará falta que nos preocupemos si la fuente sufre algún tirón fortuito en algún cableado modular conectado al panel de conexiones delantero.
Seguridad en los Laterales

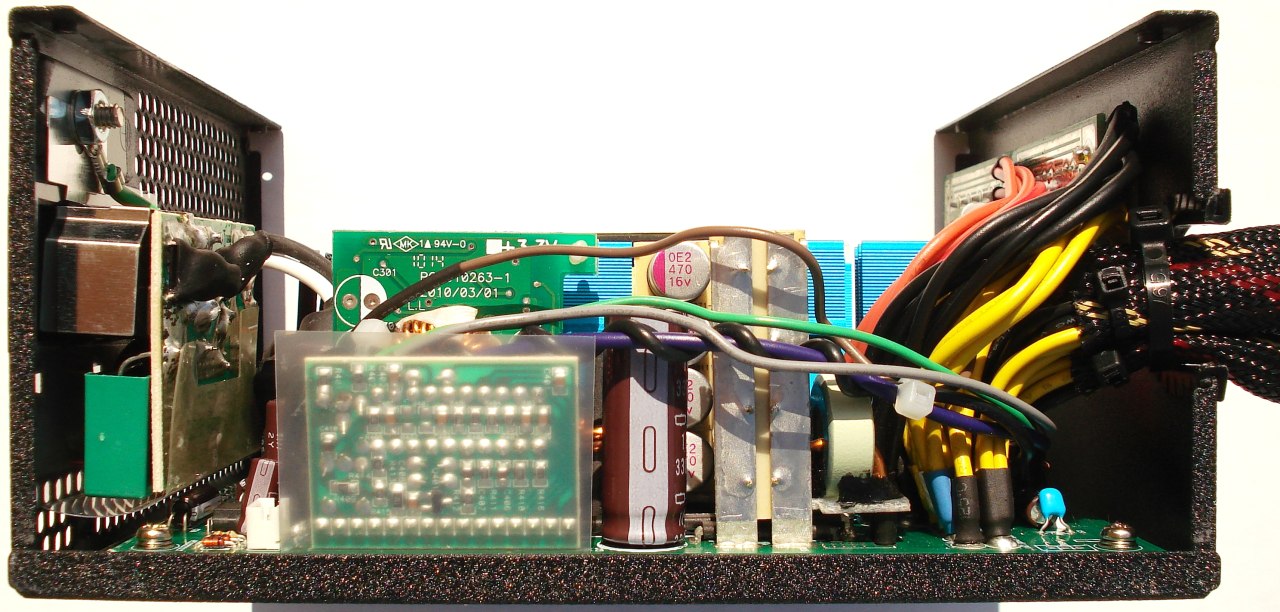

ENERMAX MODU87+ 800W. Electrónica Interior. Vista Lateral Izquierda

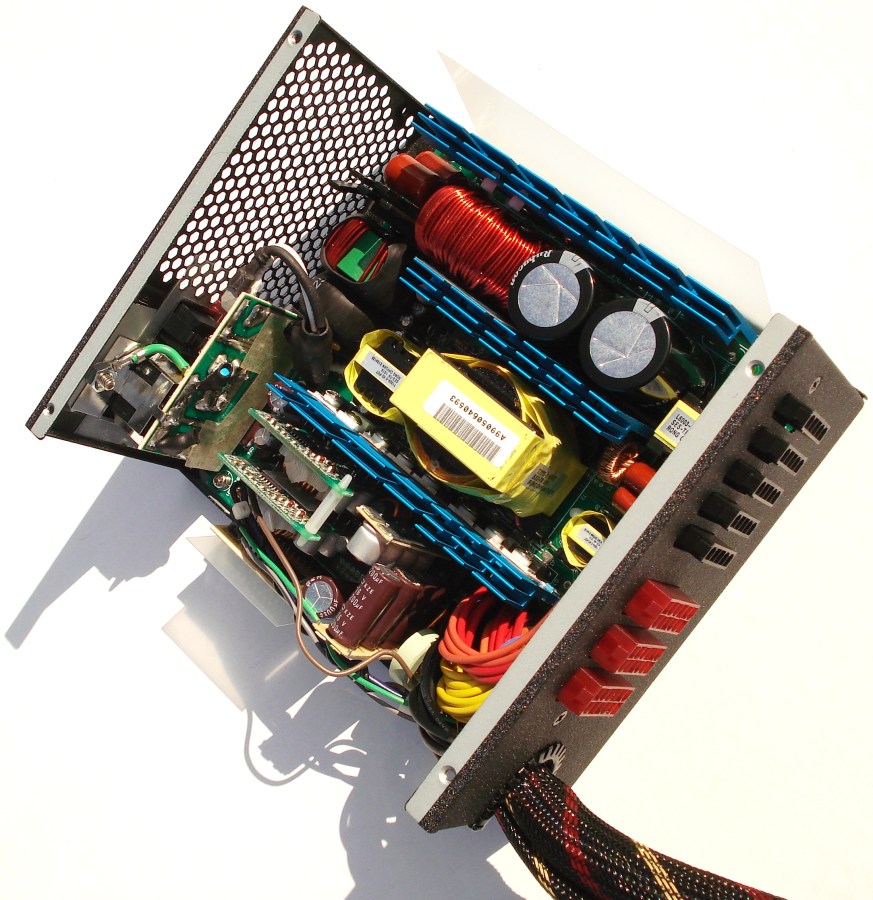

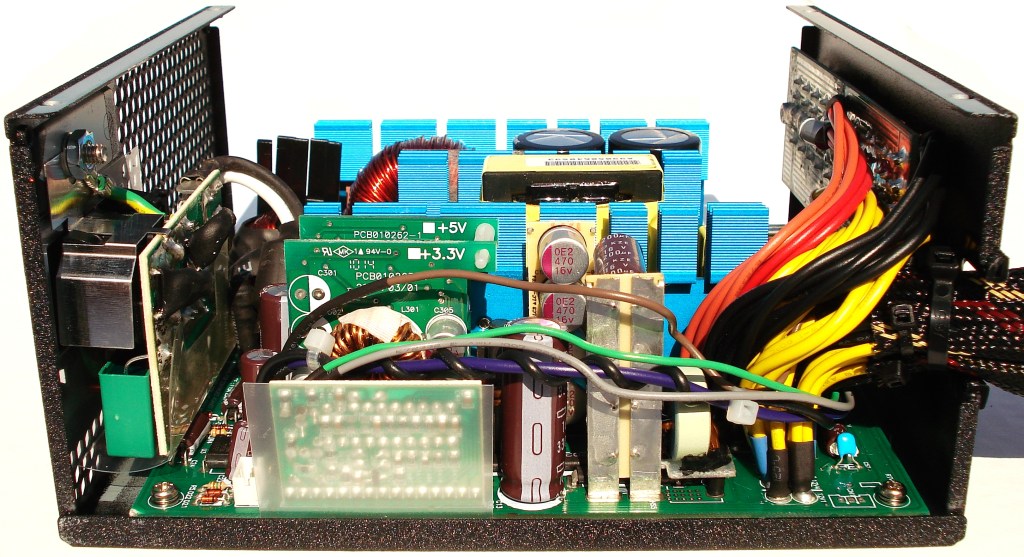

ENERMAX MODU87+ 800W. Electrónica Interior. Vista en Perspectiva Lateral Izquierda
Esta serie de fotografías nos sirve para determinar la altura de los componentes eléctricos del interior de la fuente.

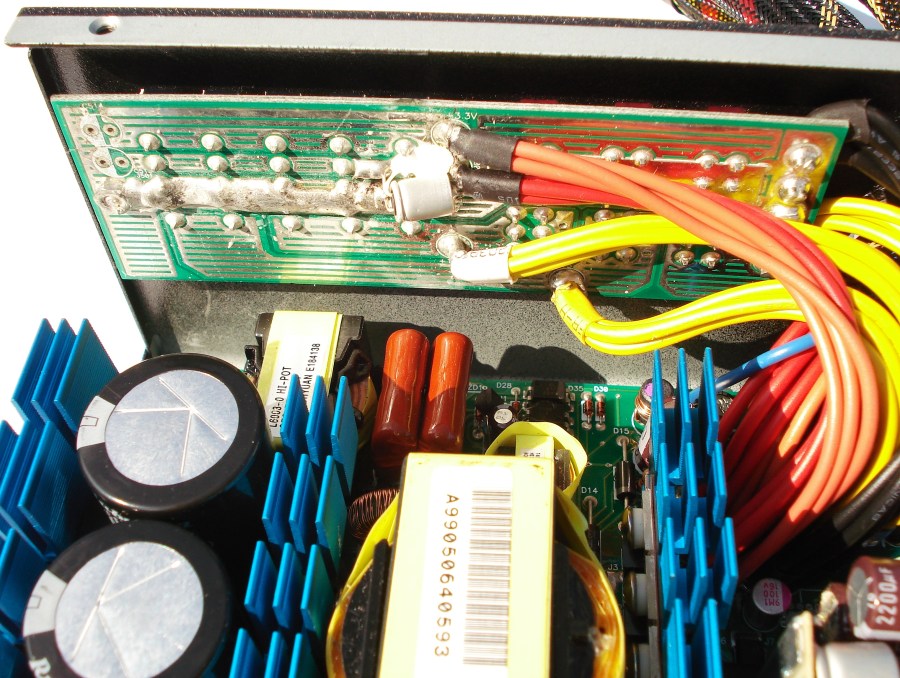

Cerca de la superficie lateral izquierda es donde está colocada la placa del circuito de protección electrónico. Este circuito está protegido por su lado posterior por una lámina de plástico rígido, que actúa como aislante eléctrico.

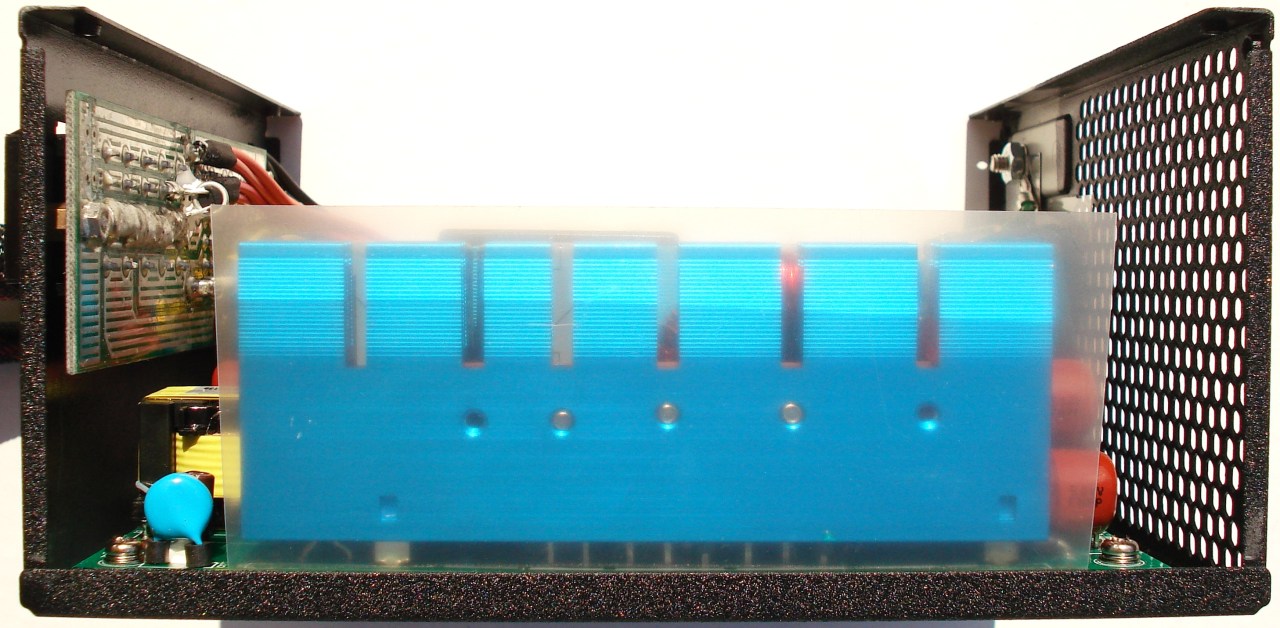

ENERMAX MODU87+ 800W. Electrónica Interior. Vista Lateral Derecha

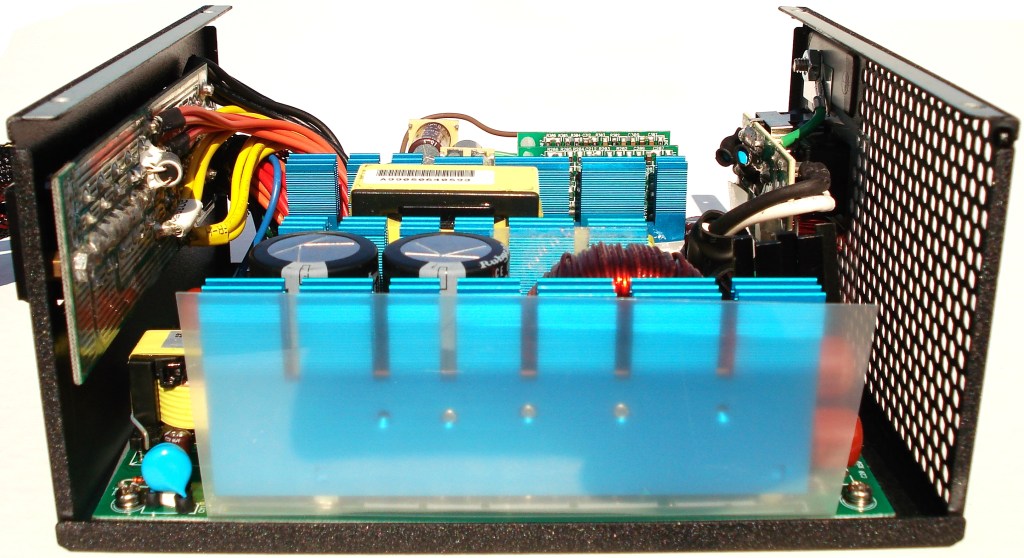

ENERMAX MODU87+ 800W. Electrónica Interior. Vista en Perspectiva Lateral Derecha
Lo mismo ocurre en el lateral derecho, que también viene protegido por otra lámina de plástico, esta vez para recorrer todo el disipador de aluminio interior. Estas protecciones aumentan la seguridad interior de la fuente, impidiendo algún tipo de cortocircuito, ya que el laminado de la caja de la fuente es metálico, y por tanto, conductor de la electricidad.
De manera que recordando todas las medidas de seguridad empleadas en todos los puntos singulares de la fuente, podemos afirmar que esta fuente es altamente segura. Otro punto a tener muy en cuenta en este tipo de componentes.
ENERMAX MODU87+ 800W. Fotografía de Exposición X. Fuente Abierta II
Para finalizar este extenso recorrido interno, os dejamos con la última fotografía de exposición, que nos muestra de una tajada todas y cada una de las partes externas e internas de la fuente (a excepción, claro está, de la «U» inversa donde va colocado el ventilador).
Veamos ahora que tal se comporta esta fuente frente a nuestras pruebas y con ello daremos por finalizado este extenso análisis..
