Ultra Review PSU ENERMAX MODU87+ 800W 80Plus Gold al detalle. Premios Diseño y Ahorro Energía islaBit

20. ENERMAX MODU87+ 800W. Test de Tensiones y Estabilidad. Certificado de Eficiencia Energética 80Plus Gold

Para realizar nuestras pruebas pertinentes hemos empleado las mismas piezas montadas en 2 torres distintas de grandes dimensiones. Para ver el contraste entre ambas, podemos fijarnos en cómo queda instalada la fuente en la parte superior de una torre o en la parte inferior. En cualquier caso, el sentido de impulsión de aire será el mismo, sacando aire del interior de la torre hacia fuera de la torre, circulando por el interior de la fuente.

De todos modos, hemos decidido emplear una configuración totalmente distinta de piezas respecto a la que estábamos acostumbrados en anteriores análisis.

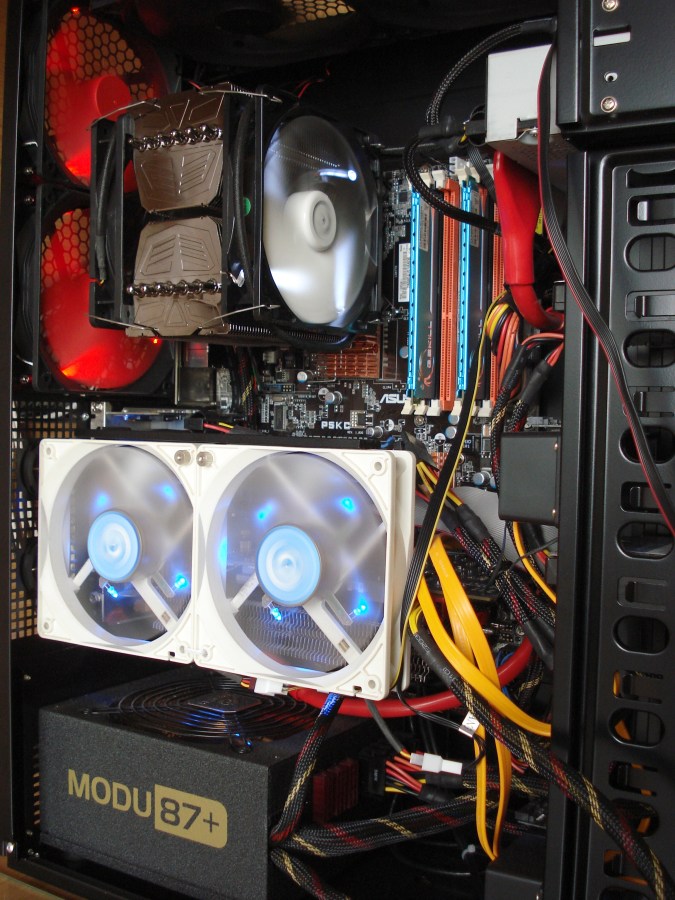

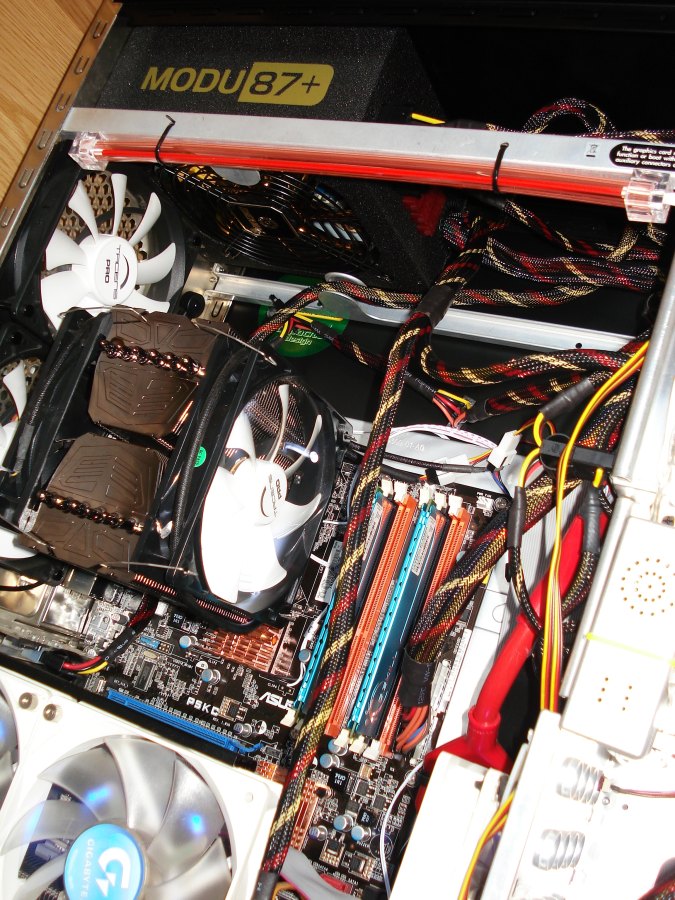

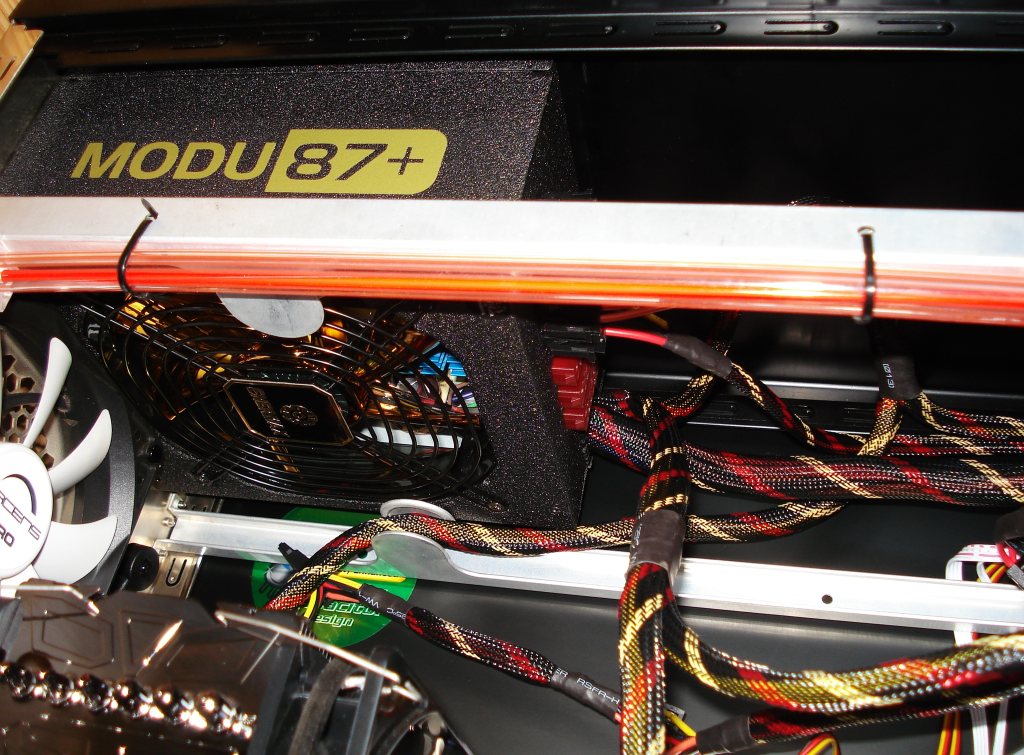

ENERMAX MODU87+ 800W. Detalle Montaje superior en Torre

Componentes de Pruebas

• Torre1: Gigabyte 3D Aurora 570. (Fuente de alimentación montada en la parte superior)
• Torre2: Antec Dark Feed DF-85. (Fuente de alimentación montada en la parte inferior) (análisis de islaBit en breve)
• Fuente de alimentación: ENERMAX MODU87+ 800W, 80Plus Gold (estando de análisis en islaBit)
• Placa Base: Asus P5KC
• Procesador: Intel Core2 Quad Q6600, 2400MHz
• Disipador CPU: Prolimatech Mega Shadow Deluxe Edition (ya analizado en islaBit aquí)
• Memoria RAM: GSkill DDR2 800, 2×2G,B CL4 a 2,1V
• Tarjetas Gráficas: Zotac Nvidia Geforce 9800gtx+, 512MB
• Disipador Tarjeta Gráfica: Prolimatech MK-13 (ya analizado en islabit aquí)
• Tarjeta de Sonido: Creative X-Fi Fatal1ty Champions Series con Rack
• Grabadora DVD: LG con conector PATA
• Panel de controlador de revoluciones: Aerocool Touch-1000 (ya analizado en islabit aquí)
• Disco duro 1: Western Digital SATAII, 1TB
• Disco duro 2: Western Digital SATAII, 500GB
• Disco duro 3: Western Digital SATAII, 500GB
• Nº de Ventiladores totales de 12cm torre 1: 8
• Nº de Ventiladores totales de 12-14cm torre 2: 10

Temperatura ambiente en las pruebas 18ºC

Tests y software de pruebas:

• Medición de tensiones de salida (+3.3V, 5V, 7V y 12V) con polímetro, a cargas baja, media y alta.
• Test de estabilidad de tensiones de salida con el sofware OCCT v3.1.0.
• Eficiencia Energética. Certificación 80Plus Gold.

ENERMAX MODU87+ 800W. Gabinete de Pruebas. Torre Gigabyte 3D Aurora 570

ENERMAX MODU87+ 800W. Gabinete de Pruebas. Torre Antec Dark Feed DF-85

Test de Tensiones

Para realizar este test hemos hecho mano a un polímetro, midiendo en tres fases cada una de las tensiones según la prueba realizada. Para ello hemos empleado el ordenador de pruebas de la siguiente forma para establecer unas cargas concretas:

1. Carga baja: PC encendido con la BIOS en pantalla.
2. Carga media: PC reproduciendo un video en HD al mismo tiempo que se copiaban paquetes de datos de datos continuamente de un disco duro a otro. Vídeo seleccionado, Avatar HD.
3. Carga alta: PC realizando el test de carga elevada correspondiente al «Power Supply» del software OCCT.

Conforme se han ido realizando las pruebas, se han ido tomando los datos de las mediciones del polímetro, resumidos en una tabla comparativa.

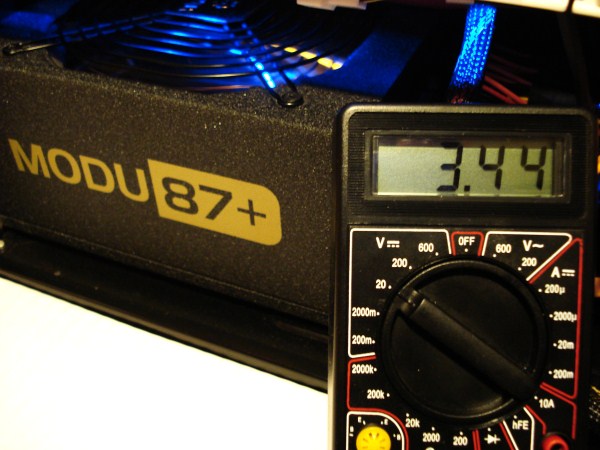

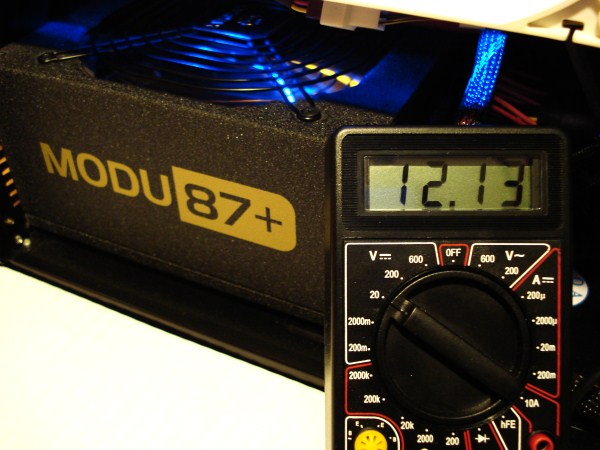

ENERMAX MODU87+ 800W. Test Polímetro 3’3V. Carga Baja

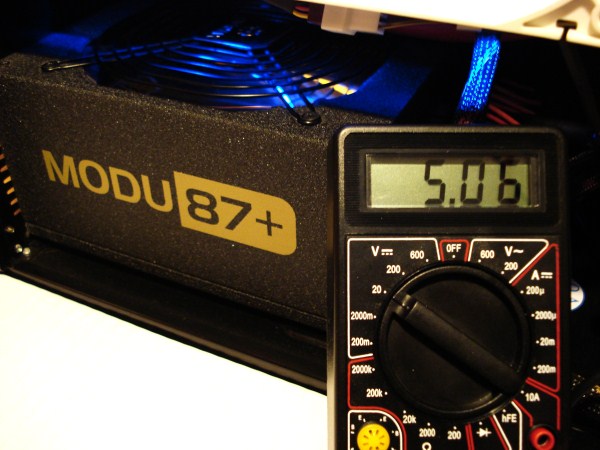

ENERMAX MODU87+ 800W. Test Polímetro 5’0V. Carga Baja

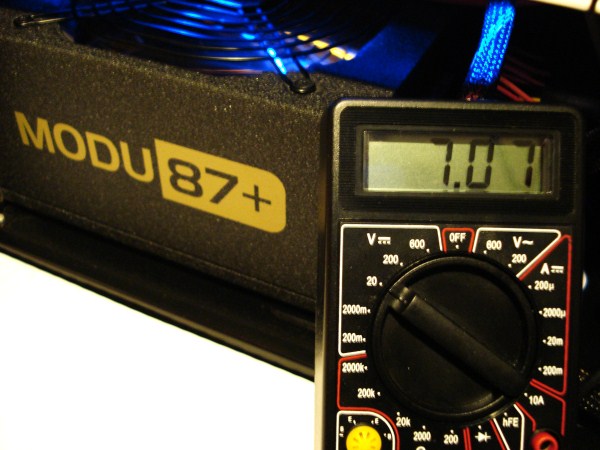

ENERMAX MODU87+ 800W. Test Polímetro 7’0V (12V – 5V). Carga Baja

ENERMAX MODU87+ 800W. Test Polímetro 12’00V. Carga Baja

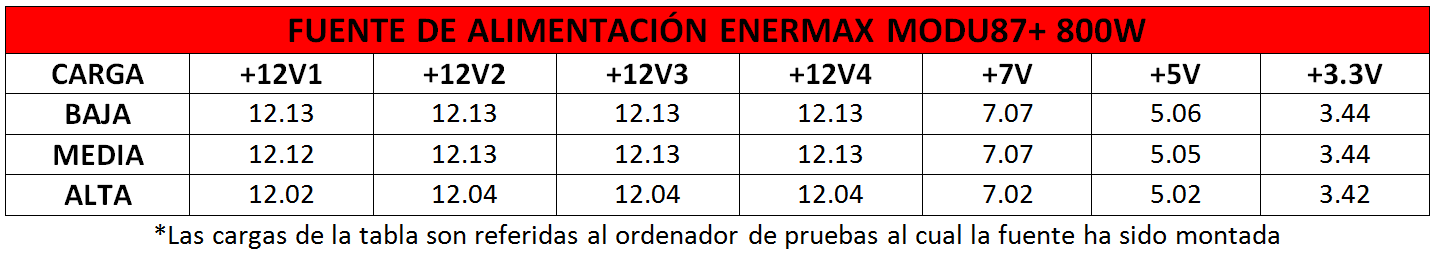

ENERMAX MODU87+ 800W. Test Polímetro. Tabla Comparativa de Resultados

Según los resultados, hemos comprobado lo que más probable iba a suceder. Esta fuente permanece muy plana, siempre cercana a las tensiones de referencia, con la mayor variación, que por ello no deja de ser ridícula, en la tensión de +5V. La tabla habla por sí misma. Los 4 raíles de +12V se han comportado de forma idéntica. El primer raíl ha sufrido algo más, ya que es en éste donde está conectada la tarjeta gráfica, con una conexión de PCIe de 8 pines. Respecto a las tensiones de +3’3V, está 0’14V por encima de la tensión de referencia, siendo esta la tensión menos acorde de la teóricas, aunque todas las medidas siempre están por encima de las de referencia. Excelente nivel de tensiones de salida de corriente continua.

Test de Estabilidad

Para realizar este test, hemos optado de nuevo a recurrir al software OCCT. Este software tiene una configuración en el «test Power Supply» que provoca que todos los componentes del PC (CPU, RAM, Gráfica) se pongan al máximo durante el periodo del test. Esta prueba de estrés genera el consumo aproximado de la máxima potencia que requiera el pc, y por tanto se puede medir la estabilidad y comportamiento de las tensiones de salida de corriente continua, según la fuente entre en carga y deje de estarlo. El test se ha realizado durante 15 minutos en pantalla completa de resolución 1680 x 1050 para cargar aún más la tarjeta gráfica, tiempo suficiente para ver el comportamiento de la MODU87+.

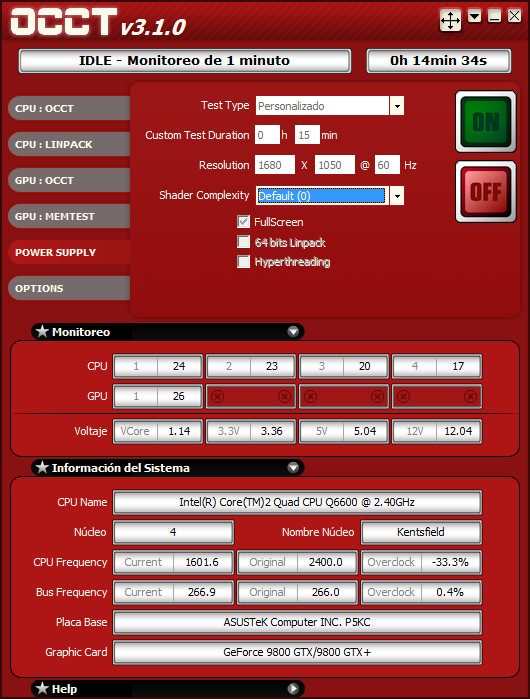

ENERMAX MODU87+ 800W. Captura Software OCCT iniciando las Pruebas

Estrés de los 4 núcleos de la CPU Intel Core2 Quad Q6600. Carga Alta.

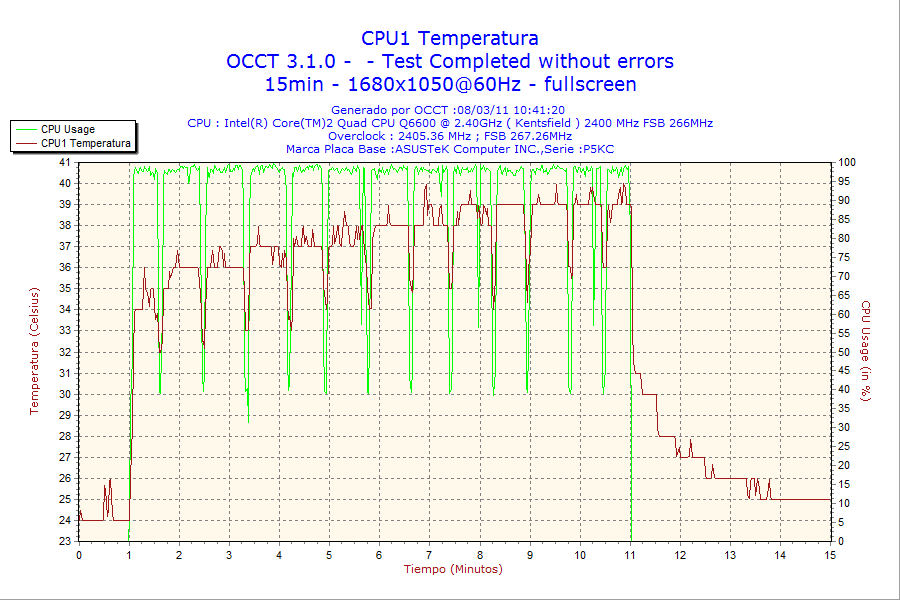

ENERMAX MODU87+ 800W. Estrés CPU Núcleo 1

ENERMAX MODU87+ 800W. Estrés CPU Núcleo 2

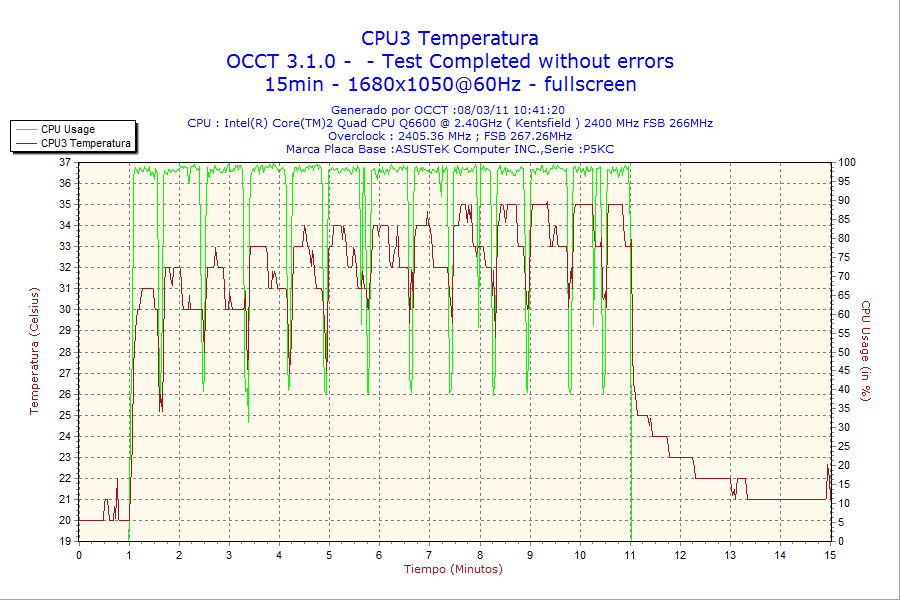

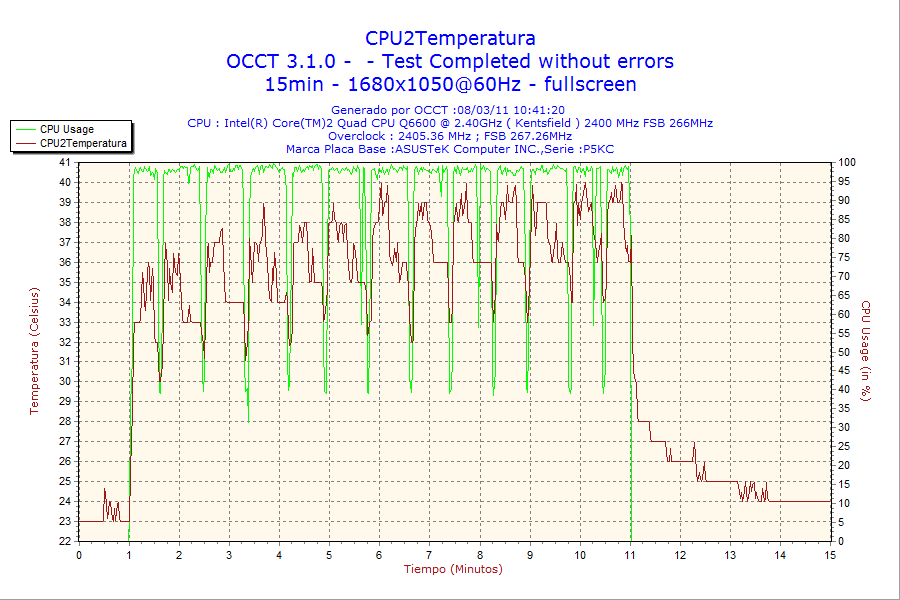

ENERMAX MODU87+ 800W. Estrés CPU Núcleo 3

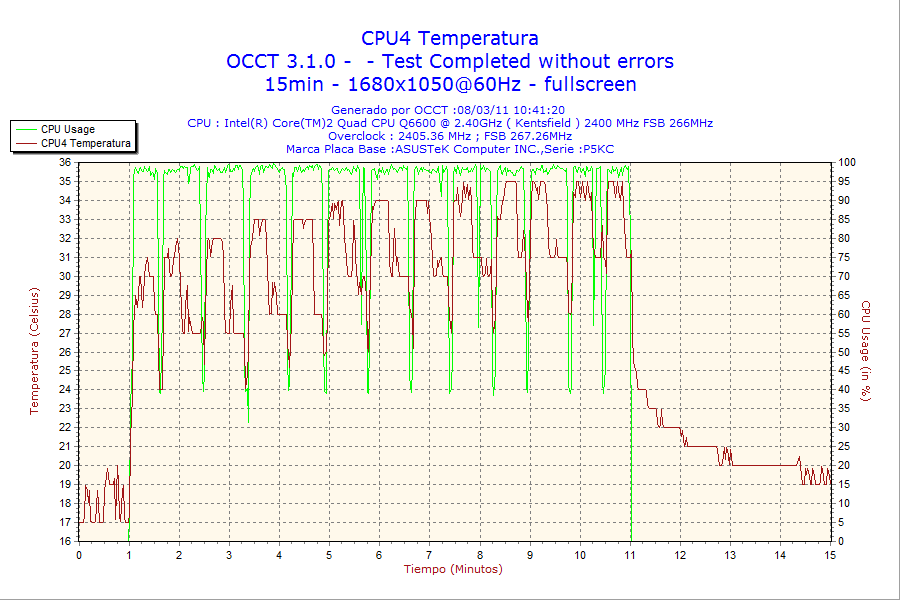

ENERMAX MODU87+ 800W. Estrés CPU Núcleo 4

Estrés de la Tarjeta Gráfica Nvidia Geforce 9800GTX+. Carga Alta.

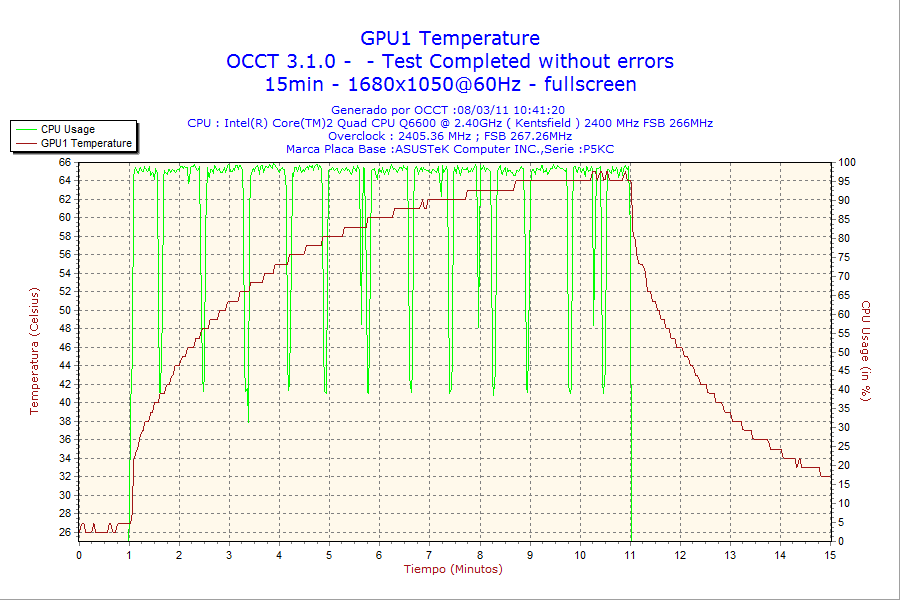

ENERMAX MODU87+ 800W. Estrés GPU

Estrés en las tensiones de salida de la PSU. Carga Alta.

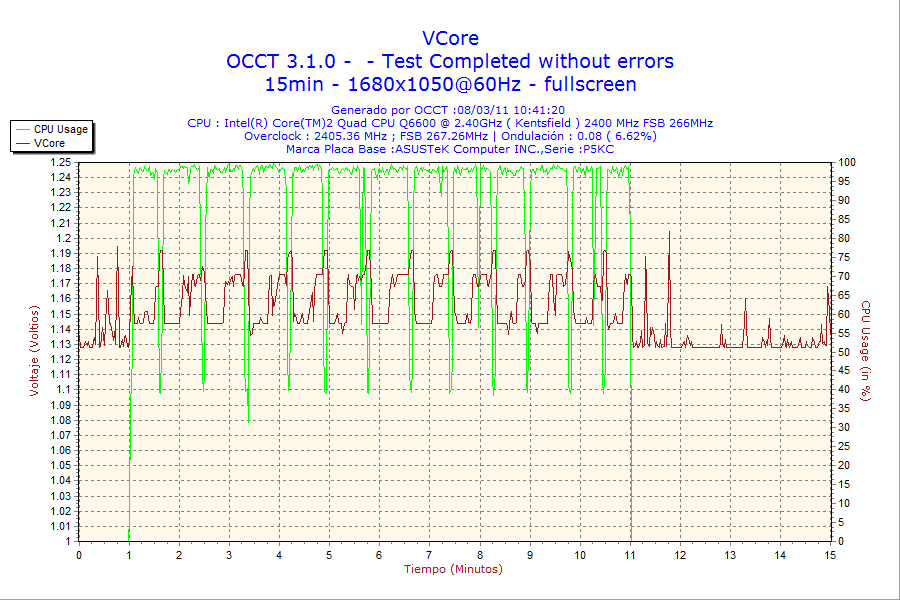

ENERMAX MODU87+ 800W. Tensión VCore

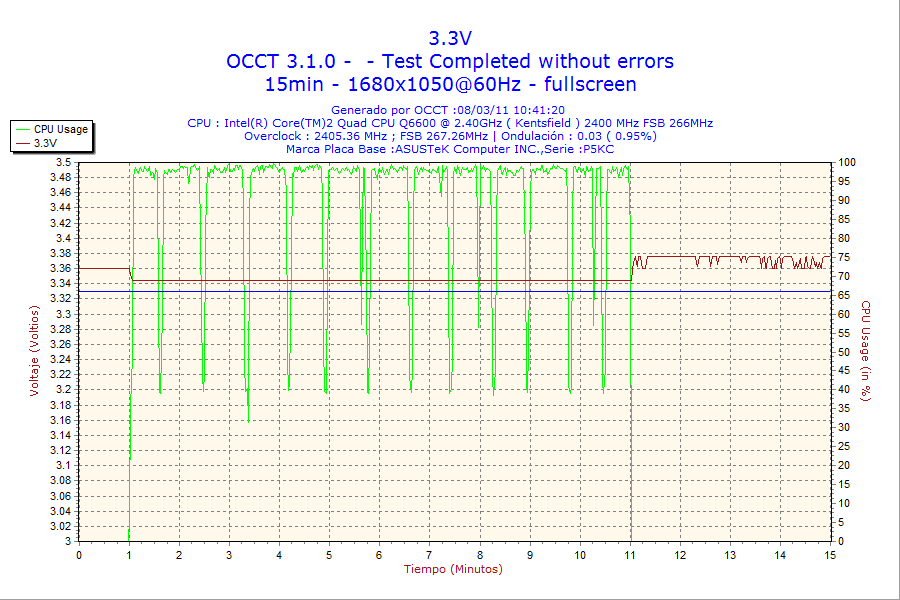

ENERMAX MODU87+ 800W. Tensión +3’3V

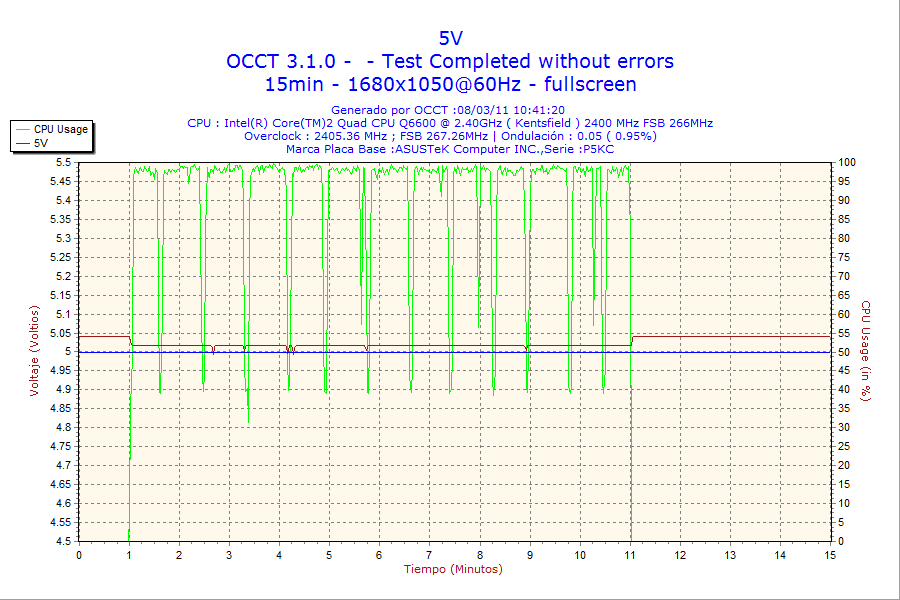

ENERMAX MODU87+ 800W. Tensión +5V

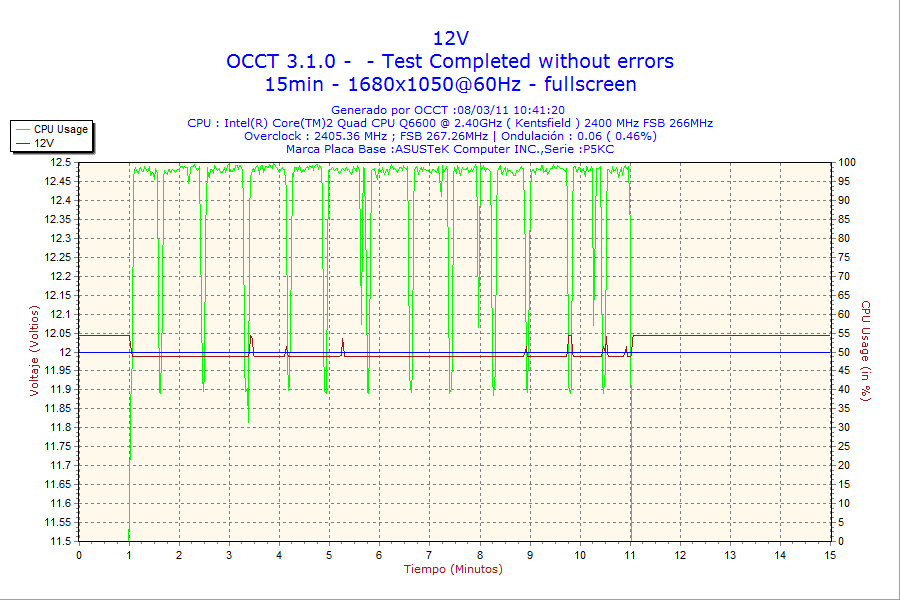

ENERMAX MODU87+ 800W. Tensión +12V

Observando el comportamiento de las tensiones de salida de corriente continua durante los 10 minutos que ha estado en carga alta, la fuente estabiliza y consigue una tensión lineal a lo largo de la prueba. Solo unas pequeñas fluctuaciones se han notado en las tensiones de +5 y +12V que están dentro del rango entre los 0’04V. Todas las tensiones se mantienen por encima o muy cerca de las tensiones de referencia. Si comparamos estos resultados, con los conseguidos con el polímetro, los establecidos por el software están un poco por debajo, pero siguiendo el mismo comportamiento. Las únicas variaciones importantes rondan los 0’02-0’06V, cuando la mayoría de las fuentes que hemos probado rondan o sobrepasan los 0’1V.

Este modelo concreto se ha comportado de forma excelente en este test de estabilidad. Desconocemos cómo se comportarán, ya que no tenemos más unidades para probar de los otros modelos de 500, 600, 700 u 900W. Sin embargo, estamos seguros que actuarán de forma similar en casos como éstos.

Eficiencia Energética. Certificación 80Plus Gold

Para finalizar, os dejamos con el certificado 80Plus, fechado en febrero de 2010, con el que la MODU87+ de 800W ha conseguido el nivel 4 de eficiencia energética, 80Plus Gold.

Aquí tenéis el enlace de referencia a la web oficial 80Plus, por si queréis compararla con otras hermanas… Como curiosidad, ya empiezan a asomarse fuentes con certificación máxima de 80Plus Platinum.

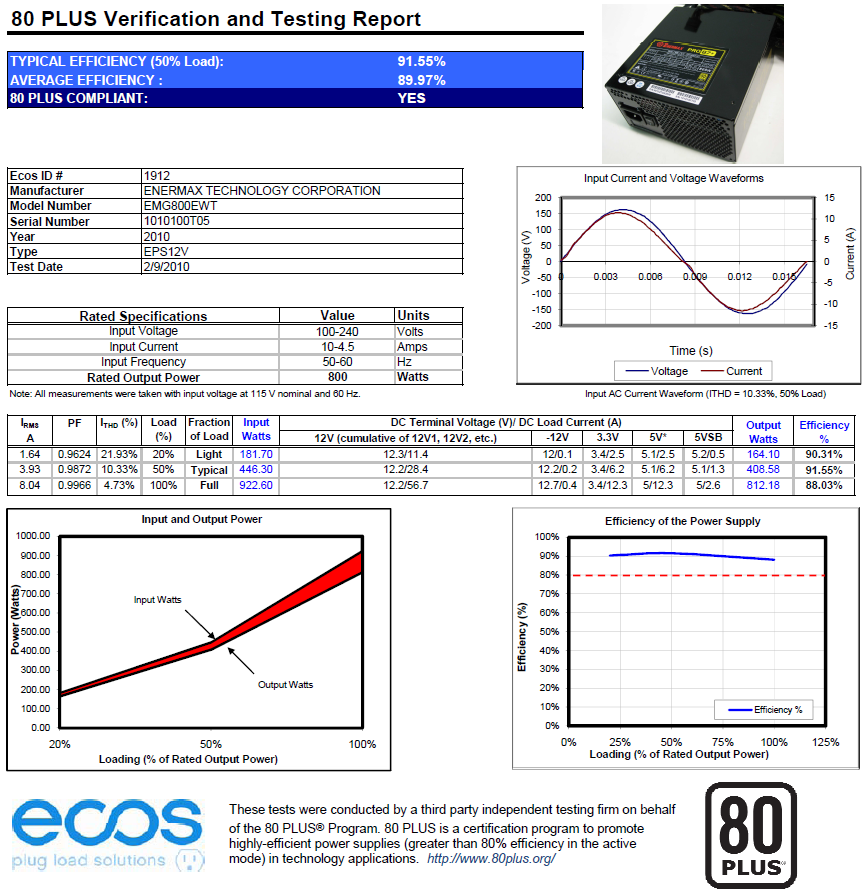

ENERMAX MODU87+ 800W. Certificación Oficial 80Plus Gold

A estas alturas ya deberíais estar familiarizados con este certificado. Si queréis entenderlo os aconsejamos que leáis otros análisis que hemos realizado en islaBit de otras fuentes de alimentación que han obtenido alguna certificación 80Plus.

En general, la fuente obtiene una eficiencia energética entre el 88 y el 91% aproximadamente, con un consumo de pérdida de 122W a carga máxima de 800W (922W en full. No confundir este dato con la potencia máxima de pico de 880W), un rango ya excelente. Esto, como ya sabéis conlleva mayor ahorro energético si la comparamos con otras fuentes de menor eficiencia energética.

Sin duda, de nuevo otra vez excelente en el apartado de consumo eléctrico. Esta fuente es todo un lujo para cualquier PC que se precie.

Esto ha sido todo de este gran análisis. Pasamos ya a nuestro apartado de Ventajas e Inconvenientes, para dar paso a una Conclusión final…
