5. ENERMAX TBSILENCE. Vistas Generales. Detalles I. Carved Halo Frame
ENERMAX TBSILENCE. Vista Frontal
El ventilador T.B.SILENCE se puede definir o diferenciar en 5 puntos:
- El cableado de conexión de 3 cables, de 30cm de longitud, con su molex de 3 pines para alimentar de tensión al motor.
- El rotor con el motor electromagnético para generar la rotación de las aspas.
- Las aspas de plástico transparente para la impulsión de aire.
- El marco cuadrado de plástico de color negro como cuerpo soporte.
- El marco circular de aluminio plateado perforado como soporte, paso de aire y aumento de rigidez del conjunto.
Como peculiaridad en la parte superior del rotor, se coloca una pegatina circular brillante donde se deja ver el nombre de la marca. A parte, el cable de conexión viene presentado enrollado para mayor comodidad. Una vez desenrollado deberemos estirarlo varias veces para que se quede recto.

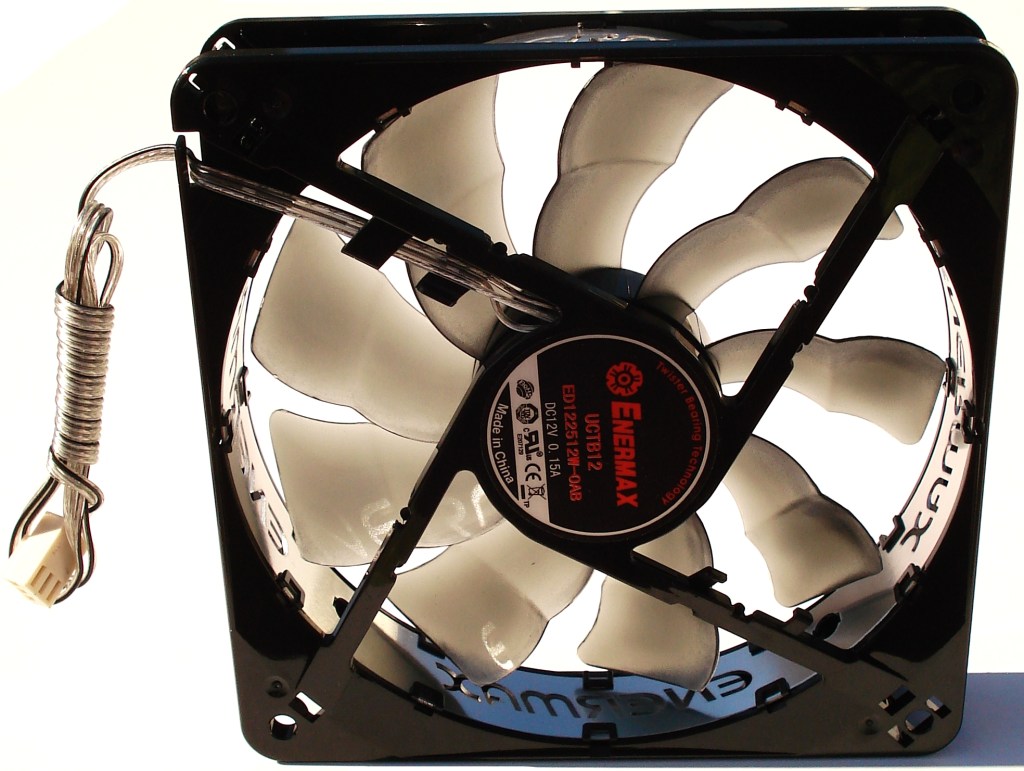

ENERMAX TBSILENCE. Vista Trasera
Como podemos ver el diseño es muy sencillo. Cuatro son los brazos que sujetan la base del eje del rotor. Estos brazos soporte son rígidos y con sección rectangular, no triangular, como estamos acostumbrados, para cortar mejor el aire. Esto es debido a que este diseño lo más seguro que se emplea para ventiladores modding con LEDs y se necesita pasar un cable por cada brazo soporte.
El cable de alimentación viene bien fijado y protegido por el brazo que lo sujeta, para que no sobresalga. Este es otro apartado que nos solemos fijar ya que si destinamos este ventilador a acompañar a algún disipador, no deseamos en absoluto que el cable toque ninguna plancha del propio disipador, por medida de seguridad.

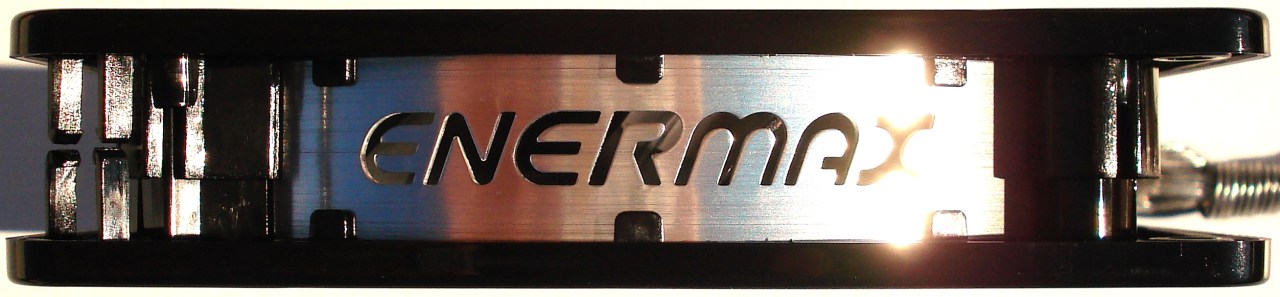

ENERMAX TBSILENCE. Vista Lateral
Esta es la vista lateral que hemos podido ver en la vista lateral de la caja antes de abrir. Como podemos apreciar, y que a continuación observaremos con mayor aumento, el marco de plástico está ensamblado perfectamente con el marco en forma de anillo circular de metal de aluminio de aproximadamente 1mm de grosor. Éste no es más que una plancha de aluminio rectangular, doblada y ensamblada con un solo pliegue con un excelente acabado que lo oculta muy bien. Toda la plancha metálica viene perforada con el nombre de ENERMAX en sus cuatro laterales, con un total de 28 letras, consiguiendo aligerar aún más el marco a la vez que deja absorber el aire por las aspas, dejándolo pasar por las propias letras perforadas laterales. Se aumenta de rendimiento al mismo tiempo que se mejora en diseño y aspecto, matando 2 pájaros de un tiro.

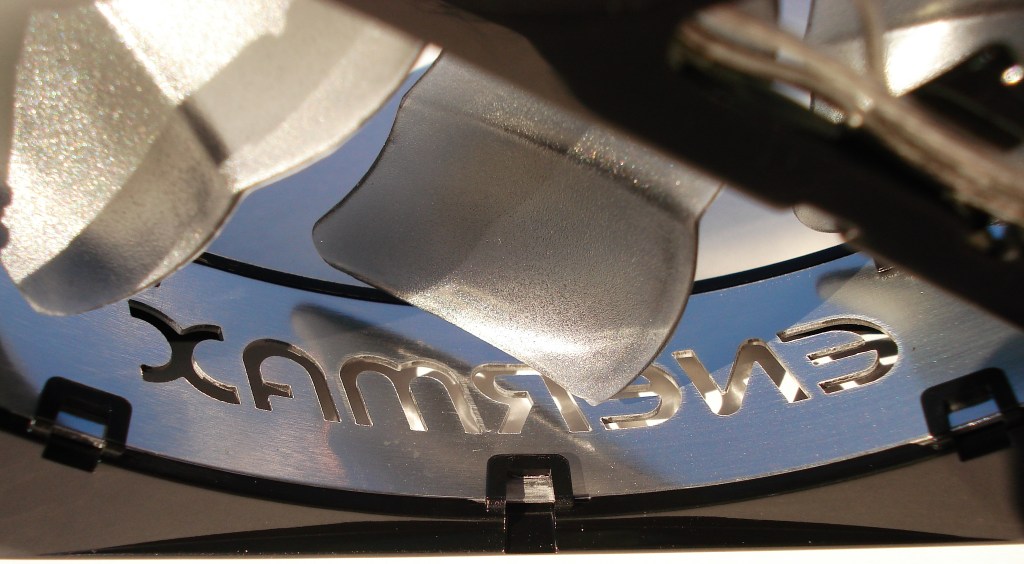

ENERMAX TBSILENCE. Detalle Marco Perforado «Carved Halo Frame»
Esto que hemos descrito es lo que ENERMAX describe como «Carved Halo Frame», marco perforado. En la fotografía superior podemos apreciar cómo se efectúa la unión entre los dos materiales, con un excelente acabado. Cada aproximadamente 3cm hay una lengüeta que fija la plancha de metal con el marco de plástico. Recordamos que podéis ampliar las fotografías.

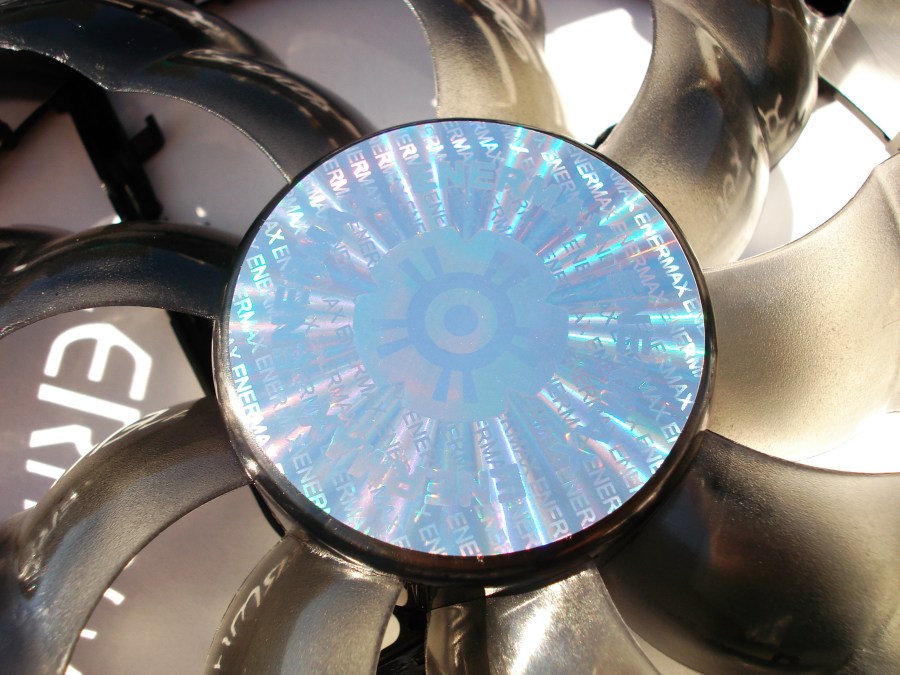

ENERMAX TBSILENCE. Detalle Rotor Vista Superior
Esta es la pegatina que hemos nombrado antes. Si nos fijamos, podemos ver el nombre de la marca multitud de veces. Las alas están unidas al tambor tangencialmente, perpendicularmente al plano inferior, de manera que todas trabajan igual y equidistan de si mismas. Luego detallaremos cómo está echas cada aspa. Este ventilador dispone de hasta 9 aspas.

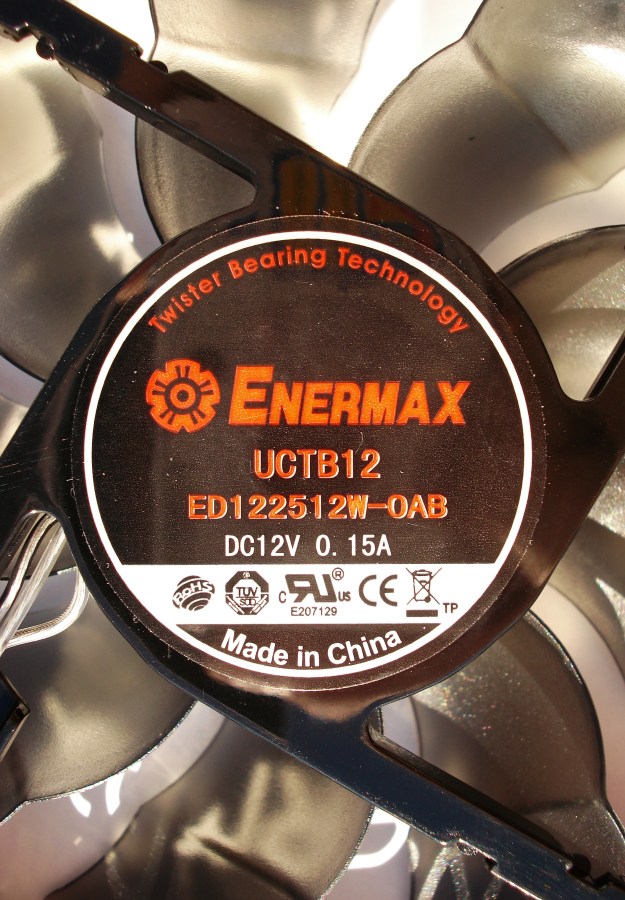

ENERMAX TBSILENCE. Detalle Rotor Vista Trasera
En la parte trasera del rotor podemos ver la pegatina que nos suele especificar algún dato técnico del motor. Funciona con 12V de tensión, a 0.15A. Se concreta de nuevo la ya nombrada Tecnología «Twister Bearing» el nombre de la marca ENERMAX y el modelo UCTB12 ED122512W-0AB. Fabricado en China y de nuevo se especifica que cumple con las normativa, ya citada en la página 3 de este análisis.
