7. AEROCOOL XPREDATOR EVIL BLACK. Detalles IV. Interior III. Montaje sin Tornillos. Desarme. Conectividad
Montaje sin Tornillos

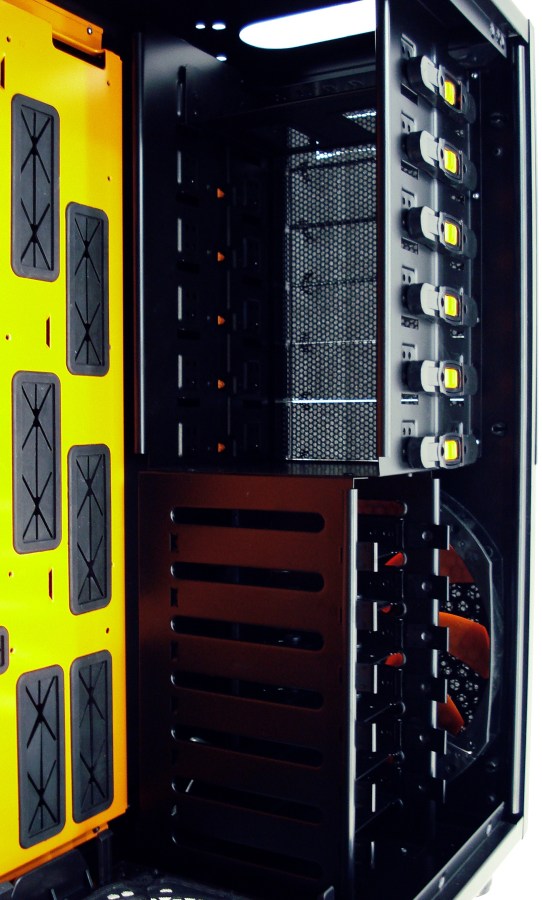

AEROCOOL XPREDATOR EVIL BLACK. Detalle Interior Frontal
La configuración de la zona delantera permite una amplia capacidad para tarjetas gráficas de elevada longitud (hasta 330mm), gracias al giro que ha sufrido la zona inferior, con un sistema de recogida de discos duros por bandejas extraíbles, con dirección perpendicular a la dirección longitudinal de la torre.
AEROCOOL XPREDATOR EVIL BLACK. Detalle Bandejas Bahías de 3.5″ (o 2.5″)
Respecto a la zona para los discos duros, éstos se instalan independientemente en cada bandeja extraíble a través de 4 tornillos inferiores, también compatible con unidades de 2.5″, otro grado más de flexibilidad. Tendremos también hasta 6 bandejas extraíbles.
AEROCOOL XPREDATOR EVIL BLACK. Detalle Montaje sin Tornillos Bahías de 5.25″
La zona perteneciente para las unidades lectoras se ancla también sin tornillos, a través de ejes de fijación muy prácticos. Éstos pueden ser desmontables por si necesitamos emplear tornillos para montar frontales controladores de revoluciones o similares, donde estos ejes de fijación no son muy adecuados, así no se huye de su merecida flexibilidad. Tendremos hasta 6 pares de fijaciones, cubriendo toda la zona al completo.
Esta característica, junto al mecanismo de anclaje para las placas metálicas PCI, garantizan en conjunto la facilidad en el montaje de los componentes.
Desarme
AEROCOOL XPREDATOR EVIL BLACK. Fotografía de Exposición V. Torre Desmontada
AEROCOOL XPREDATOR EVIL BLACK. Fotografía de Exposición VI
Este es el aspecto que puede tomar la XPREDATOR una vez desarmada. La única pieza que no hemos desacoplado es el frontal por completo. De modo que todo es prácticamente separable del cuerpo de acero: frontal, lomo, laterales… además de las pequeñas piezas, placas metálicas PCI, bandejas de discos duros, mecanismos de anclaje para unidades de 5.25″ (atornillados), mecanismo de anclaje de las placas metálicas PCI (atornillado), placas frontales de las bahías de 5.25″, separables del conjunto frontal, así como sus 2 laterales frontales. De modo que el cuerpo de acero se puede dejar prácticamente «desnudo».
Poco a poco se irán puliendo ciertos detalles mejorables de las torres, como el filtrado contra el polvo o la forma de anclar el lomo y el frontal al cuerpo de acero, también mejorable. Veremos quién es el fabricante que mejor se ajusta a nuestras necesidades, pero lo cierto esta torre tiene un encanto muy superior a otras del mismo nivel, con un interior ordenado y espacioso, y sobre todo su exterior, enteramente atractivo y arriesgado, a medio camino de una torre radical y elegante. Por tanto, si a todo ello le añadimos todas estas posibilidades de desarme, se convierte en un diseño en conjunto genial.
Conectividad

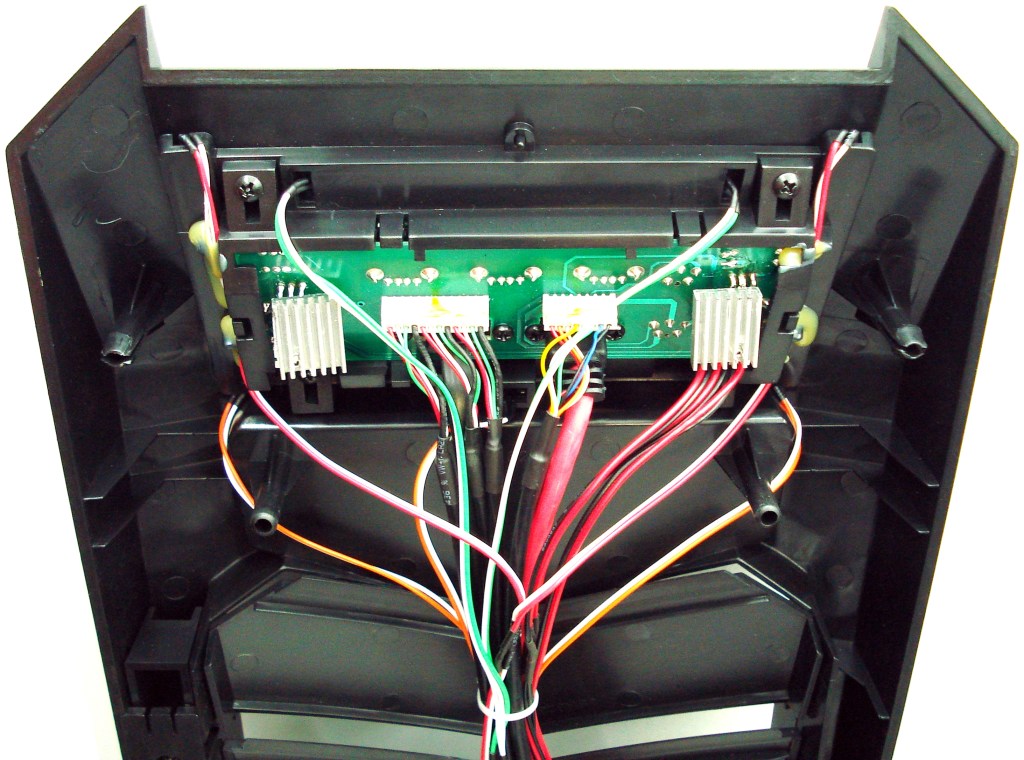

AEROCOOL XPREDATOR EVIL BLACK. Detalle Placa Electrónica del Lomo desde Interior.
Esta es la zona inferior del panel de conexiones frontal. Todos los cables están firmemente unidos a sus conexiones. Posee 2 disipadores para refrigerar el correspondiente transistor por potenciómetro. Todo el grupo de cables está atado por una brida. Este cableado atraviesa el cuerpo de acero a través de una perforación ovalada y redondeada para evitar cortes.

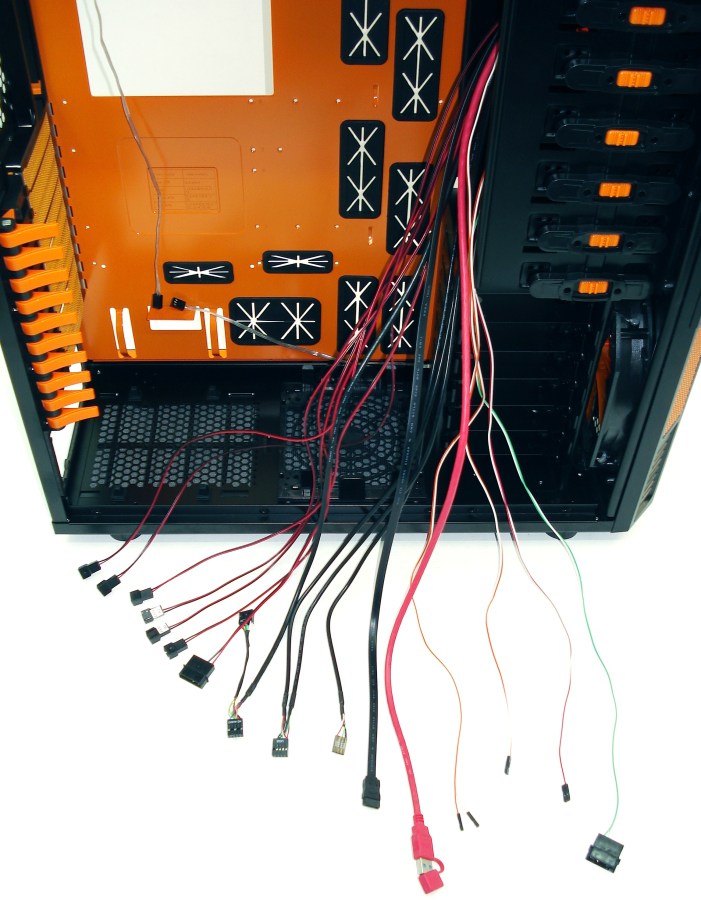

AEROCOOL XPREDATOR EVIL BLACK. Detalle Conectividad. Longitud Cableado
Por ello tenemos un sin fin de conexiones, tan solo echaremos en falta el conector para el botón de reinicio. La XPREDATOR proporciona cables de larga longitud para no sufrir en este aspecto, todos nacientes del panel superior de conexiones. Podremos esconderlos lo mejor posible gracias a su generosa longitud.
Por un lado, cada potenciómetro nos proporciona hasta 3 conectores de 3 pines para alimentar a 3 ventiladores en conjunto cada uno (6 ventiladores entre los 2 potenciómetros, 10 + 10 W). Para alimentarlos tendremos un molex de 4 pines que deberemos conectar a nuestra fuente de alimentación.
A parte, tenemos los 3 cables de conexión del F_Panel (a falta del cable de reinicio), los 2 cables USB 2.0 bien enfundados (para 3 tomas USB del panel), 1 cable USB 3.0 (el rojo), muy bien enfundado que se conectará en el panel trasero de la placa base, así como 1 cable eSATA y el cable de audio. Todos ellos se conectan directamente a la placa base.
Por último, tendremos un cable de alimentación con molex de 4 pines para iluminar en blanco el nombre XPREDATOR del panel de conexiones delantero.
Esto ha sido todo. Os dejamos ya con el apartado de Ventajas e Inconvenientes…
