5. MUSHKIN REDLINE 996997 PC3-17000 2x4GB. Montaje
La placa base empleada para el montaje y prueba de estos módulos de memoria es la Gigabyte GA-890GPA-UD3H revisión 1.0.

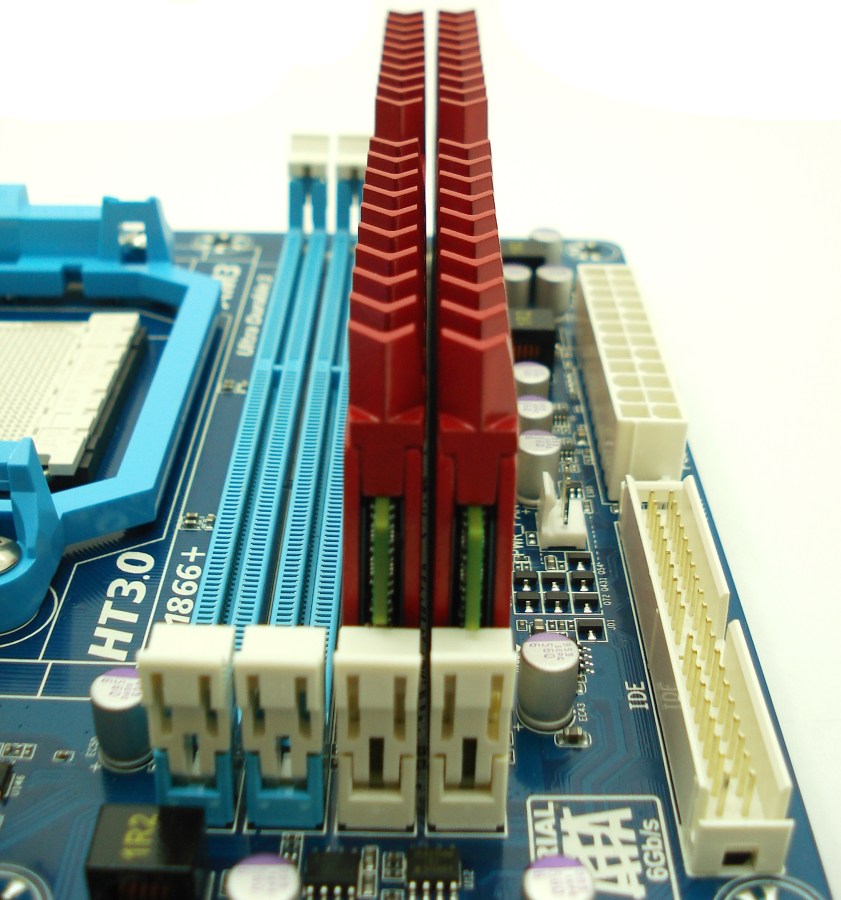

MUSHKIN REDLINE 996997 PC3-17000 2x4GB. Detalle de Separación entre Slots
El montaje es de lo más sencillo, así que no nos extenderemos en ello. Tan solo tendremos que referirnos al manual de montaje del fabricante de la placa base para su correcta instalación en los slots recomendados. El fabricante de la placa base nos recomienda montar los módulos, de ser dos, en los bancos azules. Hemos hecho caso omiso a dicha sugerencia por motivos que detallaremos más adelante…
Como podéis apreciar, la separación entre cada módulo está ajustada al mismo ancho del slot de memoria de la placa base obteniendo la misma amplitud, por tanto según la separación de cada slot, determinará la separación entre módulos según la instalación que realicemos.

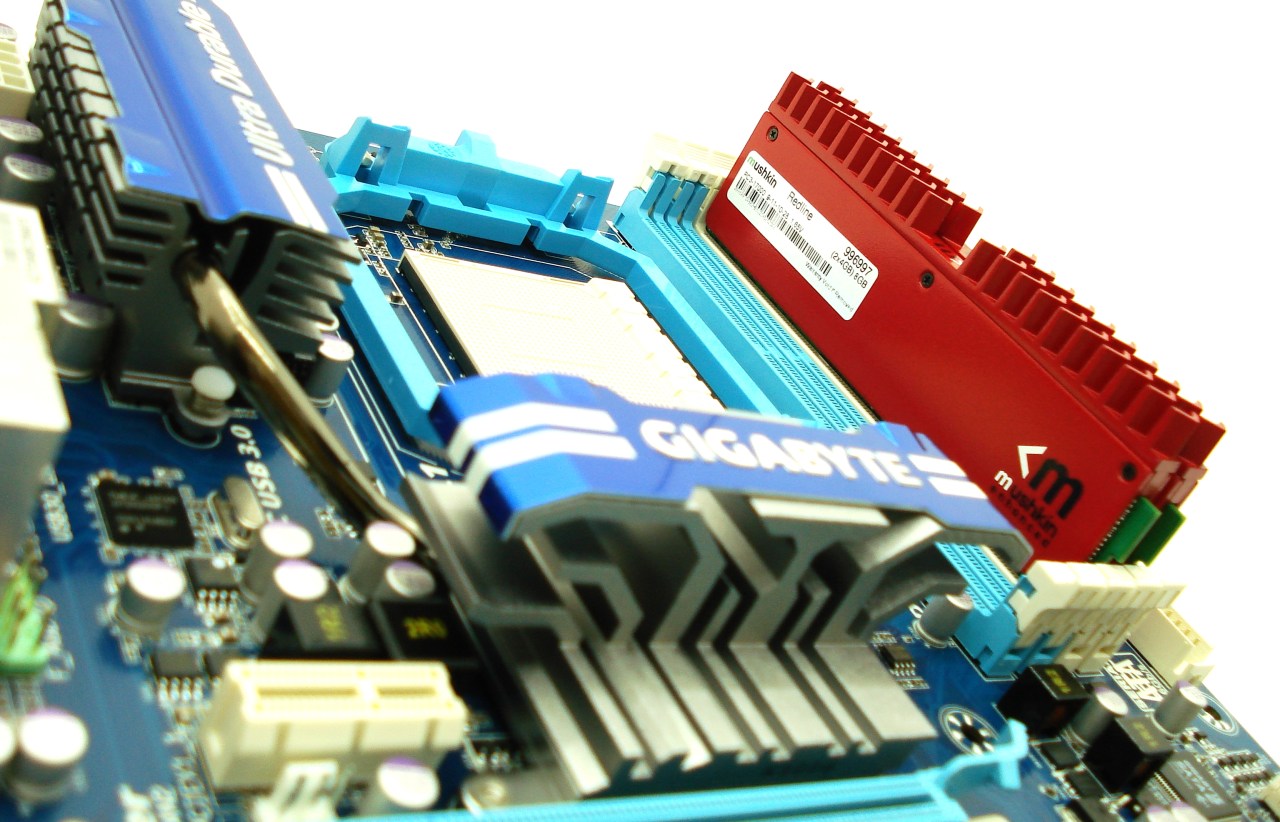

MUSHKIN REDLINE 996997 PC3-17000 2x4GB. Montaje Vista en Perspectiva

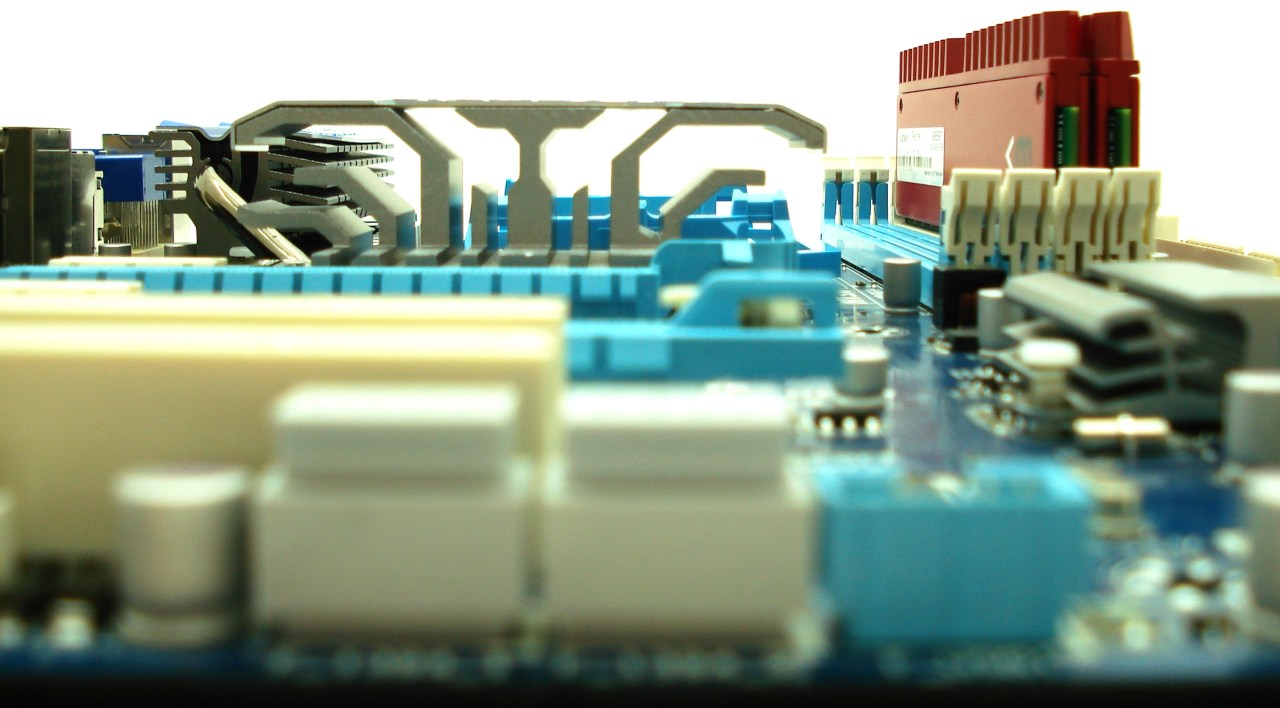

MUSHKIN REDLINE 996997 PC3-17000 2x4GB. Detalle de Altura con Gigabyte GA-890GPA-UD3H I

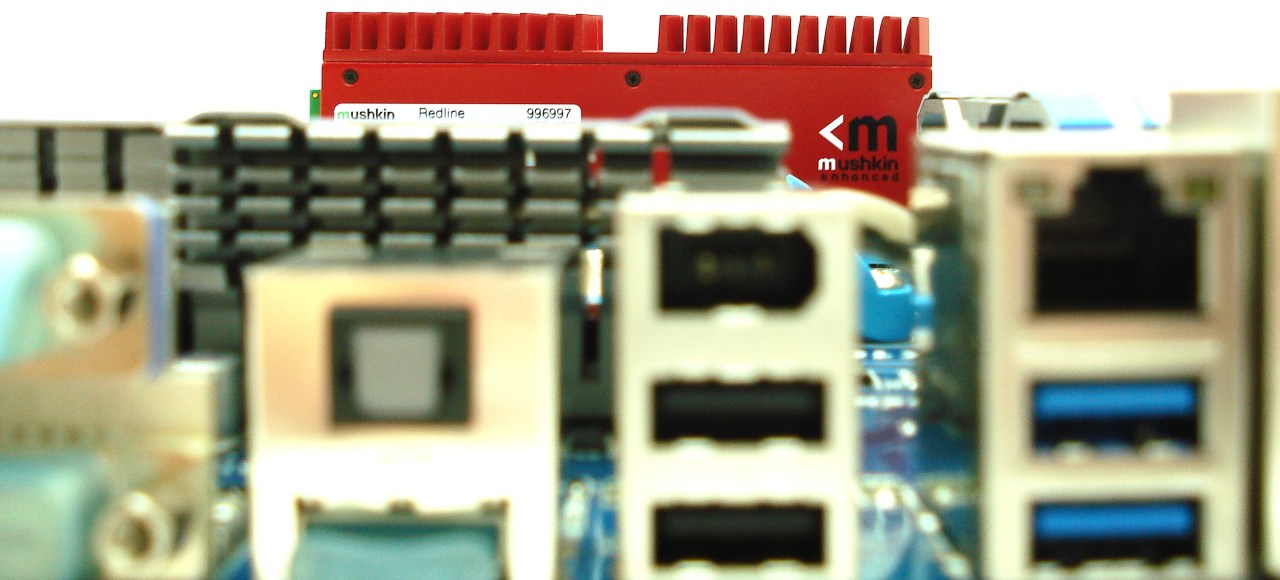

MUSHKIN REDLINE 996997 PC3-17000 2x4GB. Detalle de Altura con Gigabyte GA-890GPA-UD3H II
Estas fotografías están tomadas para apreciar no solo el contraste que provocan dichos módulos respecto a la placa base, sino para apreciar correctamente su volumen y sobre todo su altura, aspecto que desgraciadamente en ocasiones provoca ciertas incompatibilidades.

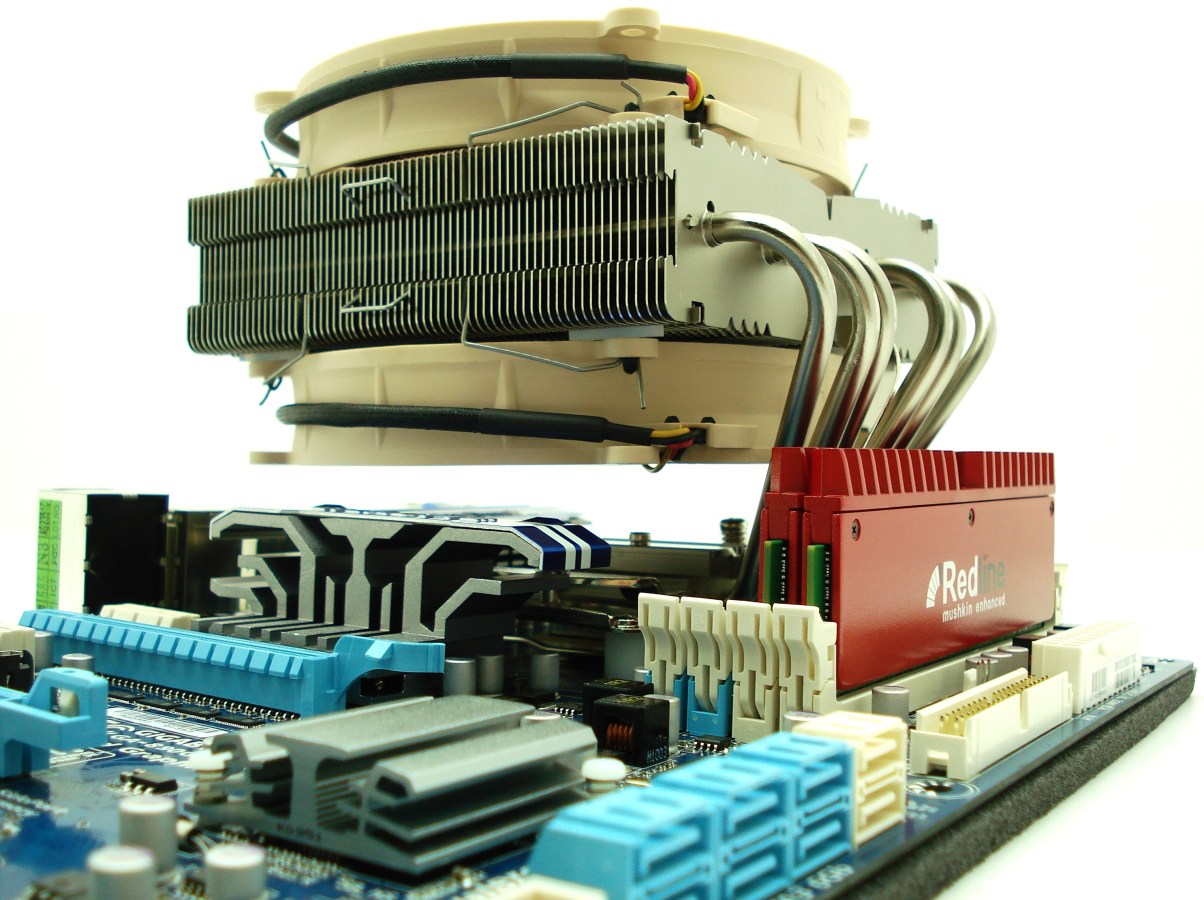

MUSHKIN REDLINE 996997 PC3-17000 2x4GB. Detalle de Altura con Noctua NH-C14 I

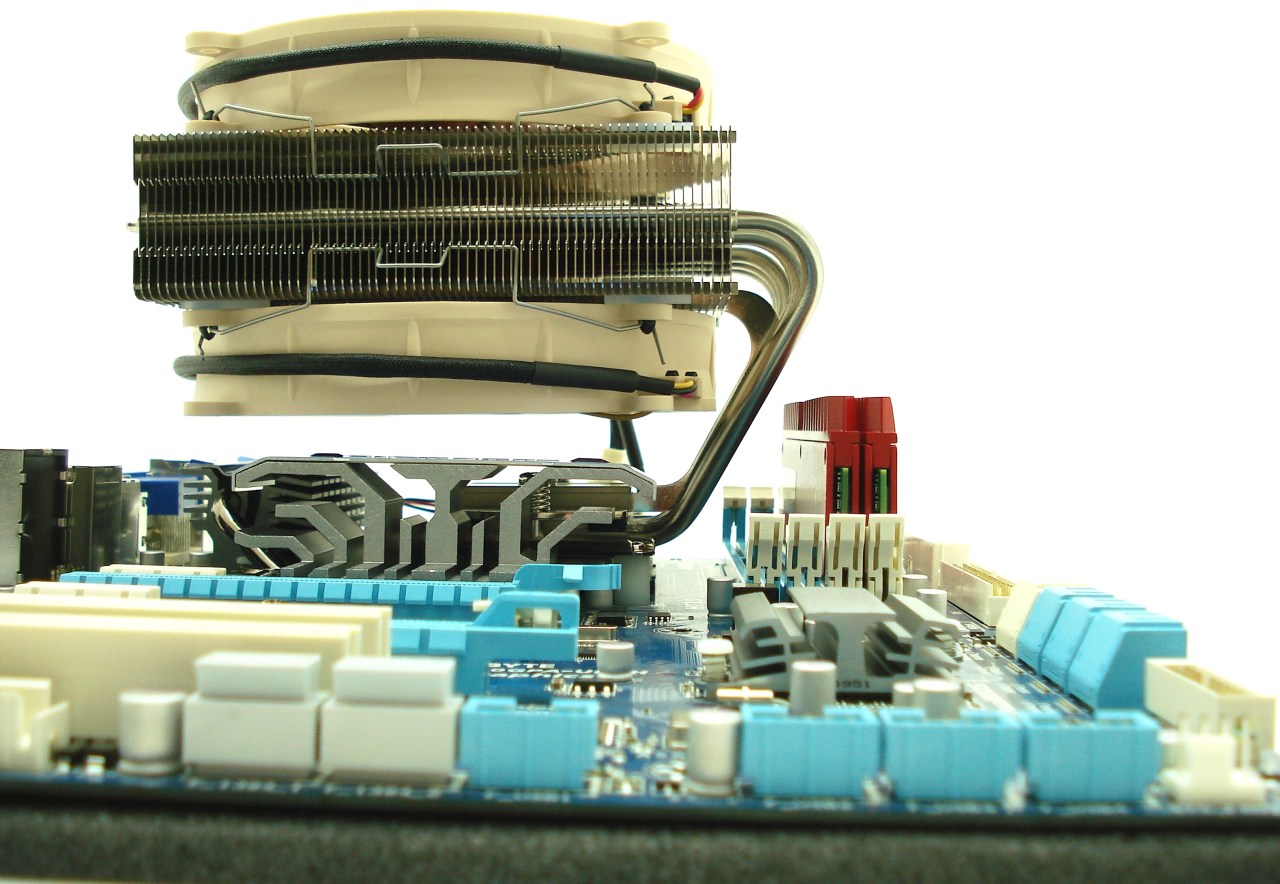

MUSHKIN REDLINE 996997 PC3-17000 2x4GB. Detalle de Altura con Noctua NH-C14 II
Como podéis apreciar en las fotografías superiores, la incompatibilidad por invadir el mismo espacio entre componentes, en este caso queda determinado por la configuración de la placa base, el diseño del disipador (éste es el Noctua NH-C14 con diseño en forma de «C», con 2 ventiladores de 14cm) y el de los propios módulos de memoria. Estos 3 factores unidos hacen que tengamos que recurrir a ciertos apaños si queremos optar por usar estos 3 componentes en conjunto.
Por un lado tenemos la distancia entre el socket (donde se instala el procesador) respeto de los primeros bancos de memoria (donde se instalan los módulos de memoria RAM), además del volumen y forma del disipador del procesador y el de los módulos de memoria.
La única solución es girar 180º el disipador Noctua (recordamos que la configuración del socket AM3 solo permite giros de 180º) y eliminar el ventilador inferior de 14cm para que los 2 módulos de memoria sean instalados correctamente en los bancos azules, tal como nos aconseja el fabricante. Otra solución menos económica sería sustituir los disipadores de las memorias por otros de perfil más bajo, si queremos tener instalados los dos ventiladores del disipador para mayor caudal. En este caso, con ser los disipadores de los módulos 4mm más bajos (o el disipador del procesador 4mm más alto), se hubiera solucionado este caso en concreto. Desgraciadamente, esta clase de incompatibilidad se repite en muchas configuraciones de componentes del mercado, con las que tendremos que estar alerta antes de adquirir ciertos componentes de nuestro futuro equipo si no queremos tener sorpresas.
Veamos unas pruebas de rendimiento…
