4. GIGABYTE GA-890GPA-UD3H. Detalles Generales

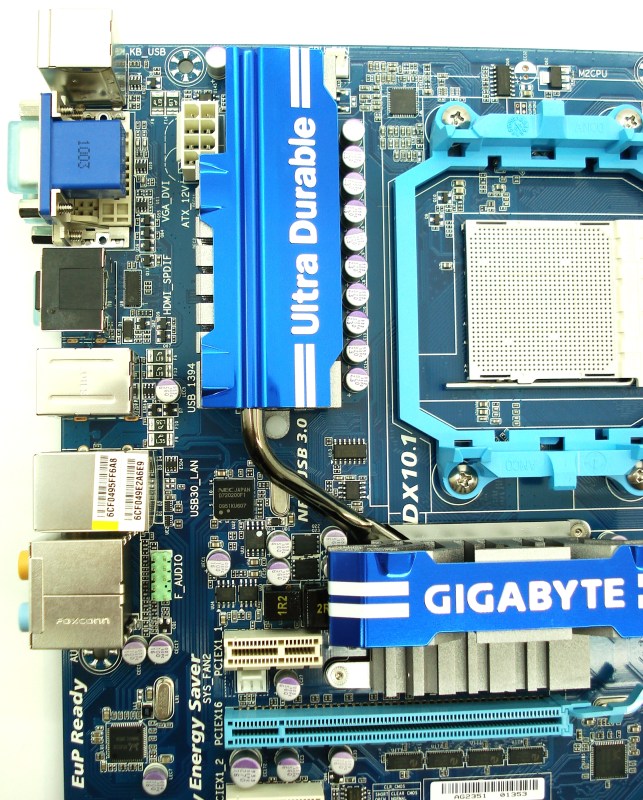

GIGABYTE GA-890GPA-UD3H. Zona Superior Izquierda
El disipador principal se encuentra cubierto por una placa metálica azul con el nombre Ultra Durable y Gigabyte. En general, los fabricantes se trabajan cada vez más el aspecto atractivo y visual de sus productos y una de las formas es precisamente ésta. Combinan colores atractivos cubriendo, mejor dicho tapando zonas que quizá no queden tan agraciadas de no ser tapadas.
El conector de alimentación para CPU de 4+4 Pines está colocado en una zona un poco difícil de conectar, muy cercana al disipador. De hecho en éste se ha tenido que rebajar su perfil para darle cabida. Este disipador en vertical, está bastante alejado del socket AM3.

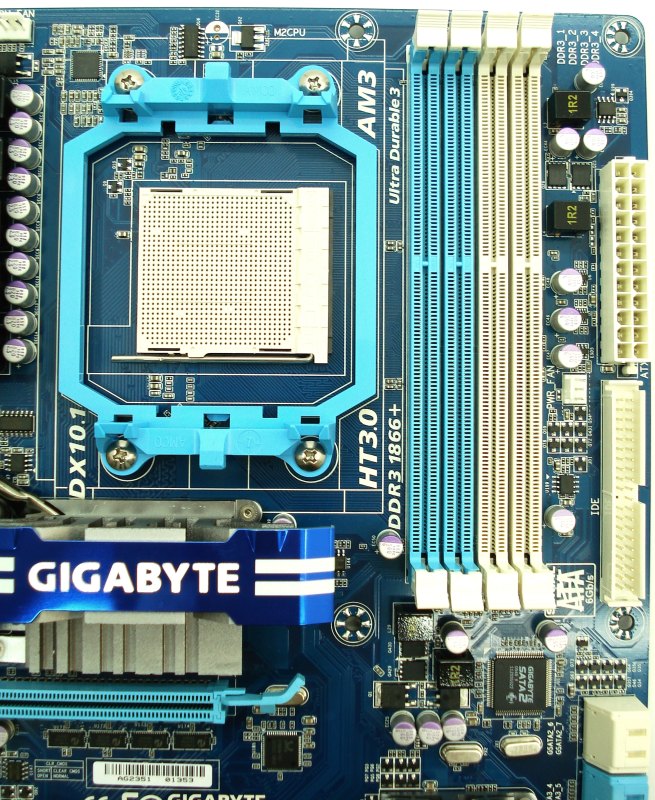

GIGABYTE GA-890GPA-UD3H. Zona Superior Derecha
Tal como ya hemos dicho anteriormente, el reparto entre el socket y los bancos de memoria está bastante junto (no nos guiamos por el marco azul, sino por la cajita blanca del socket respecto del primer banco azul DDR3). Esto puede llevar a incompatibilidades entre algunos disipadores para CPU del mercado de grandes dimensiones. El disipador norte también se deberá tener presente para su compatibilidad con un disipador de grandes dimensiones para CPU.

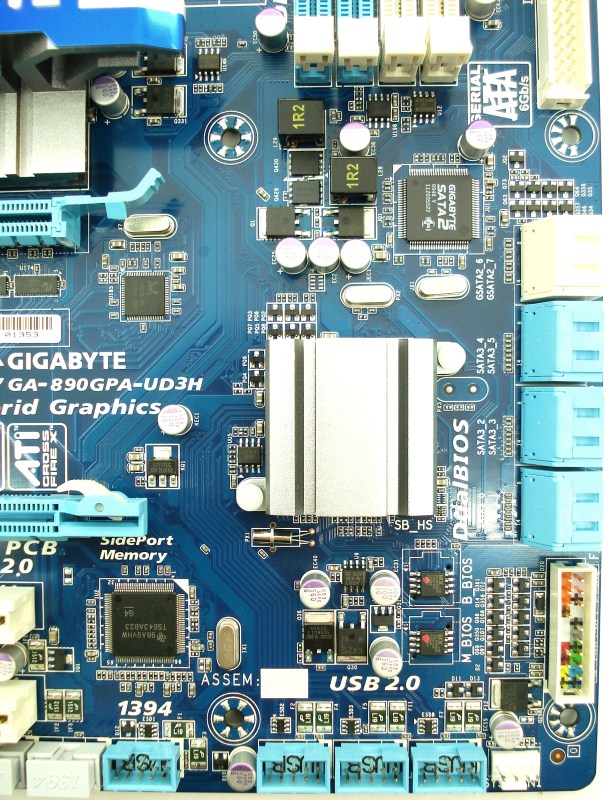

GIGABYTE GA-890GPA-UD3H. Zona Inferior Derecha
Cada vez más, vemos placas base con los puertos SATA inclinados 90º saliendo en sentido hacia el frontal de la torre donde será instalada. El SB850 soporta 3 x 2 dispositivos SATAIII, los conectores azules. Además dispone de un chip del propio fabricante para conectar otros 2 dispositivos SATAII, entendiendo este chip como un extra de equipamiento. Además, se dispone de 4 conectores internos USB2.0, con capacidad hasta de 8 dispositivos USB2.0 o 1.0. En esta zona disponemos de los conectores F_PANEL para el frontal de la torre, y la ubicación cercana del doble Chip BIOS Award.
GIGABYTE GA-890GPA-UD3H. Zona Inferior Izquierda
La zona mas izquierda inferior suele estar destinada para el apartado de audio y LAN de la placa base. Tendremos hasta 3 conectores internos destinados para audio. A parte, disponemos de la pila de alimentación de botón y el doble pin puente para resetear la BIOS, CLR_CMOS. Tal como podemos leer, este diseño se ha efectuado en Taipei (Japón) con la revisión 1.0. Cabe señalar que existen 3 revisiones más de este modelo, muy parecidas a la revisión 1, con ciertas mejoras en electrónica, BIOS, etc.
Por último, dispondremos del obsoleto puerto Floppy, COM y dos puertos más 1394.

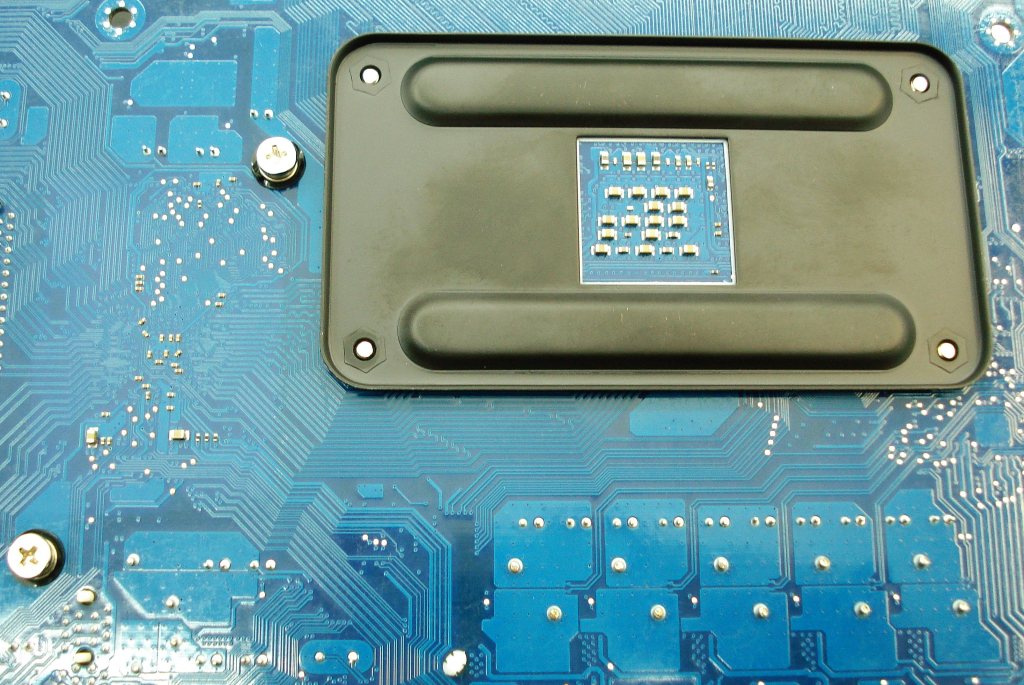

GIGABYTE GA-890GPA-UD3H. Detalle Anclajes Traseros
Aquí os mostramos un detalle del anclaje del disipador principal en el norte, por detrás, señalando que dispone de un excelente anclaje. Además, es común (aunque no muy adecuado en muchas ocasiones) agarrar las placas base por el disipador de la Noth bridge a la hora de montarlas o desmontarlas de la torre, así que esta medida es del todo acertada. No es la primera vez que nos quedamos con un disipador de estos suelto, medio separado de la placa base, por culpa de anclajes endebles de plástico.
