Review Placa Base GIGABYTE GA-890GPA-UD3H Rev1.0 al detalle

6. GIGABYTE GA-890GPA-UD3H. Detalles II. Disipador Principal II. Disipador Secundario. Conectores de Alimentación

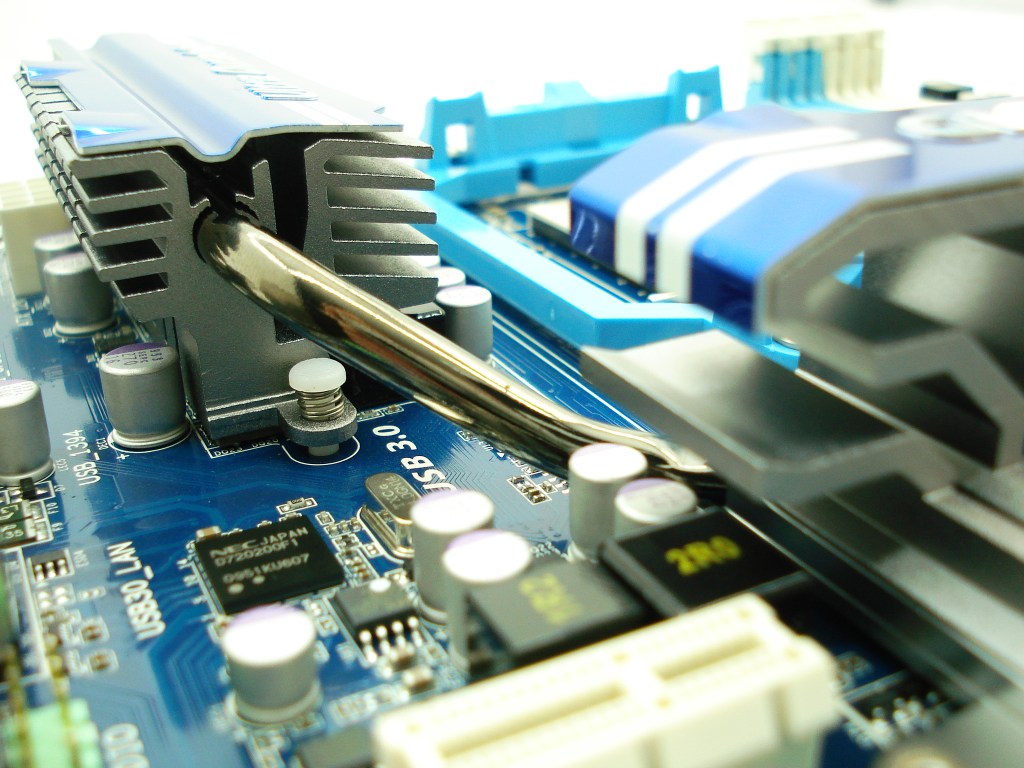

GIGABYTE GA-890GPA-UD3H. Detalle Heatpipe Disipador Norte

Como ya sabéis, un heatpipe es un tubo metálico, generalmente de cobre, superconductor térmico, que ayuda a trasladar la temperatura por contacto y repartirla sobre una superficie superior que esté en contacto con el ambiente, de manera que logra disipar mejor el calor por puro contacto. En este caso la GA-890GPA-UD3H dispone de un único tubo que une el disipador del Noth Bridge con el disipador encargado de disipar las 4-1 fases destinadas para la CPU. Éste viene con una capa de  acabado protector para evitar la oxidación, además de lucir mejor.

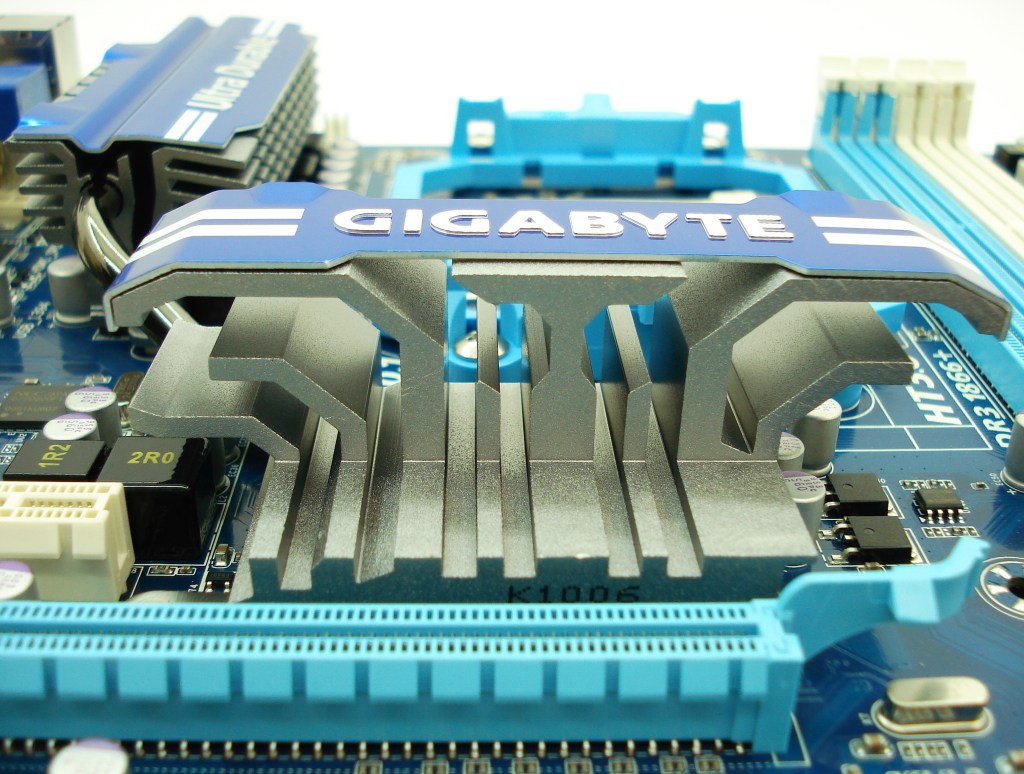

GIGABYTE GA-890GPA-UD3H. Detalle en «L» Disipador para North Bridge

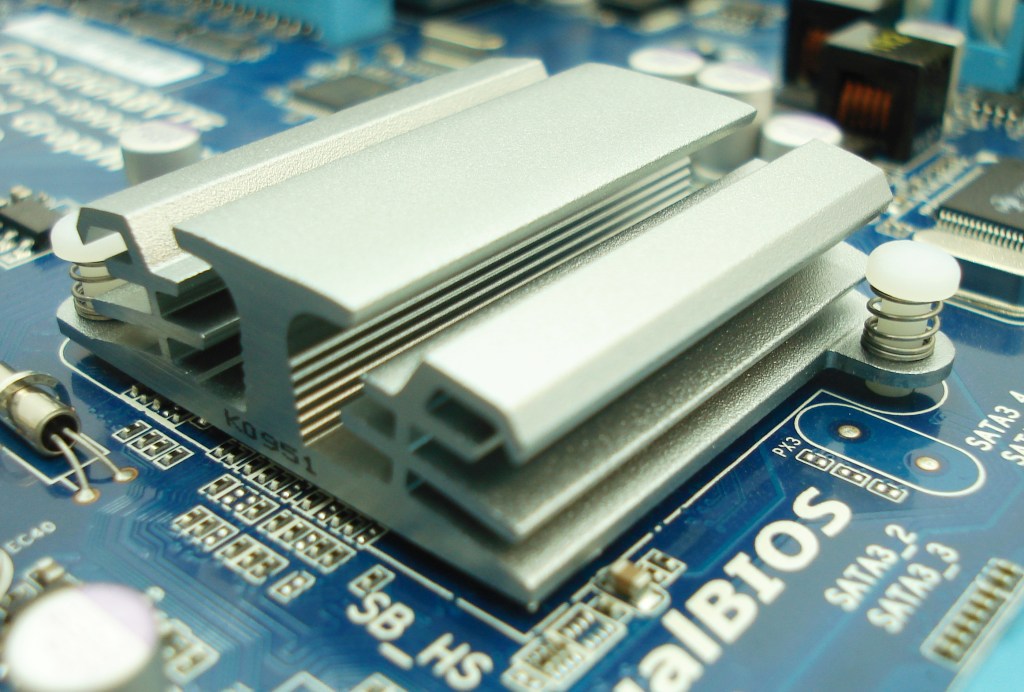

GIGABYTE GA-890GPA-UD3H. Detalle Disipador South Bridge

Generalmente, en placas de mayor overclock para AMD, se suele unir el disipador del North Bridge con el del South Bridge con 1 o 2 heatpipes más, para aumentar la disipación. En este caso, ambos permanecen separados. No obstante, el South Bridge, con el que se puede lograr hacer bastante overclock, no alcanza excesiva temperatura, así que la instalación elegida parece correcta. Como hemos señalado anteriormente, el doble anclaje es de plástico, con 2 muelles en cada uno de ellos para ejercer presión. En este pequeño disipador es suficiente.

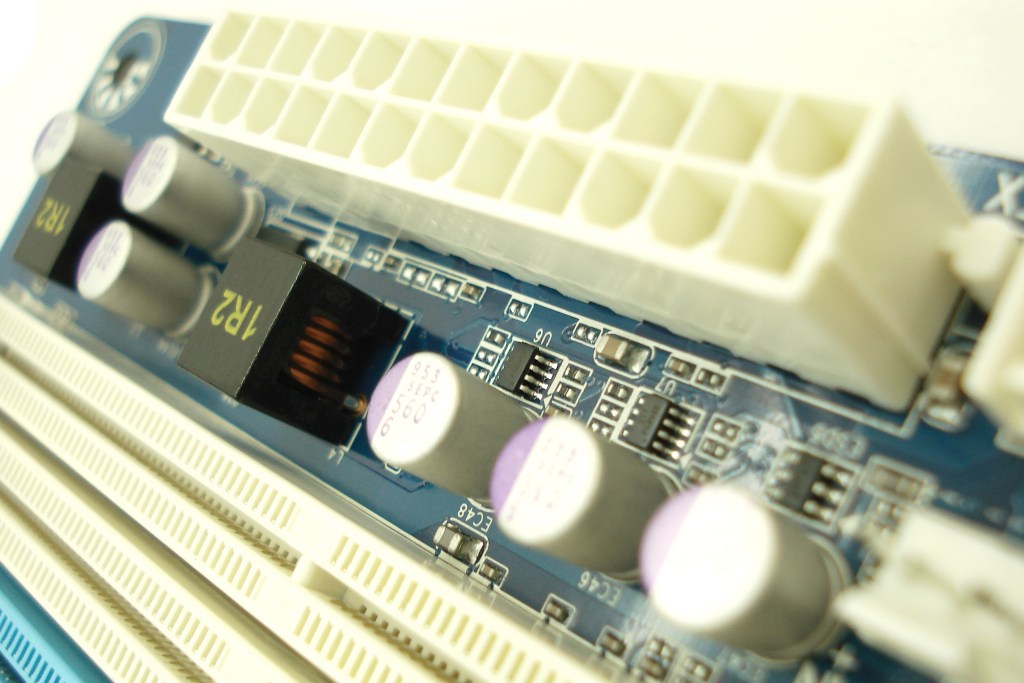

GIGABYTE GA-890GPA-UD3H. Detalle Conector Alimentación 24 Pines + Componentes Electrónicos

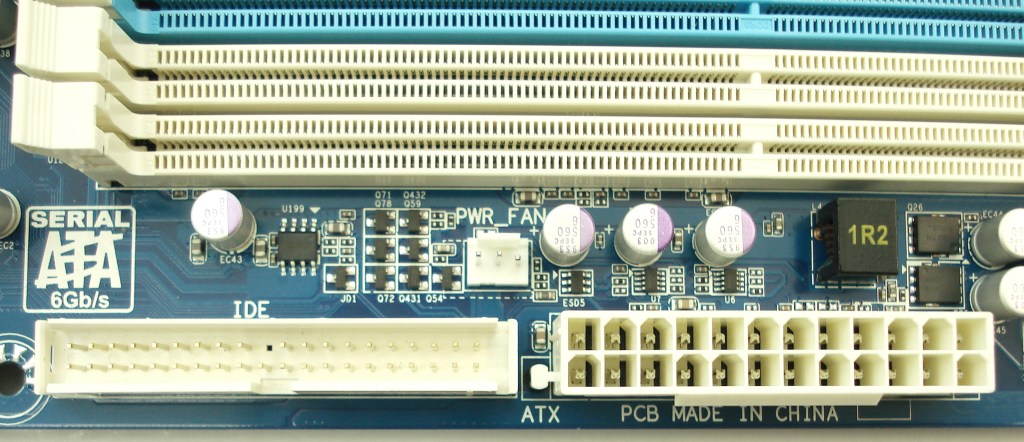

GIGABYTE GA-890GPA-UD3H. Detalle Conector IDE

GIGABYTE GA-890GPA-UD3H. Detalle Alimentación 4+4 Pines

Aquí tenemos varios detalles de varios conectores, así como parte de los componentes eléctricos superficiales más importantes, como los transistores o mosfets, condensadores sólidos y chips integrados. Éstos últimos los veremos con mayor detalle en las últimas páginas, al menos los más importantes. Se nota que Gigabyte le da ímpetu a su tecnología Ultra Durable, y aprovecha el disipador más alargado para mostrárnoslo. El acabado conjunto, sin duda es bastante atractivo. De momento, la única pega es la cercanía de este disipador al conector de 4+4 pines para alimentar la CPU, que cuesta lo suyo conectar.
