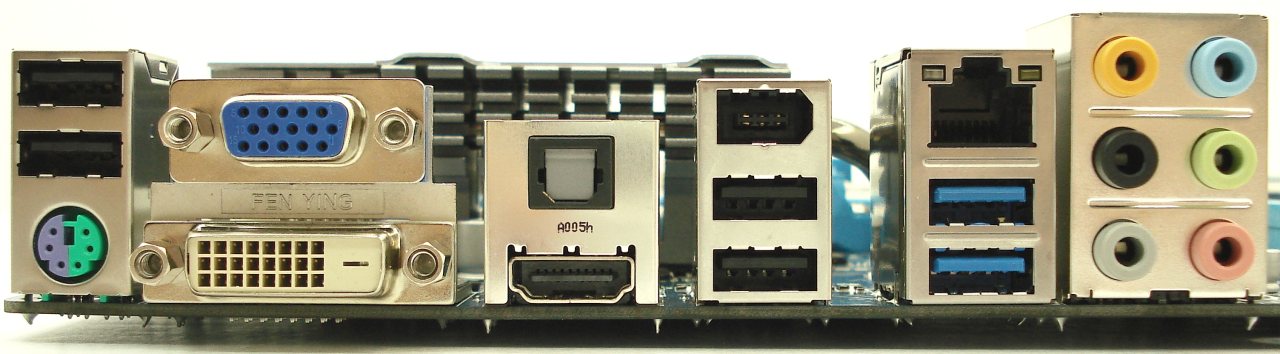

GIGABYTE GA-890GPA-UD3H. Detalle Panel de Conexiones Trasero
El panel trasero de conexiones de la GA-890GPA-UD3H es bastante completo para una placa base de gama media. Dispone de multitud de conexiones para abarcar prácticamente cualquier periférico:
- 1 puerto mixto PS/2 para teclado o ratón (conector que poco a poco irá desapareciendo del diseño de las placas base)
- 4 puertos USB2.0
- 2 puertos USB3.0
- 1 puerto DVI-D
- 1 puerto VGA
- 1 puerto HDMI
- 1 puerto Firewire
- 1 puerto Red LAN a 10/100/1000Mbps
- 6 conectores jack de 3.5mm, para 7.1 canales de audio, entrada y salida de línea y entrada de micrófono
Actualmente se empieza a incorporar el puerto Display Port para placas base con gráfica integrada en el chipset. Quizá hubiera venido bien un puerto extra eSATA, pero dispone de 2 puertos USB3.0. El mercado tenderá a sustituir el eSATA por estos puertos debido a su rendimiento.

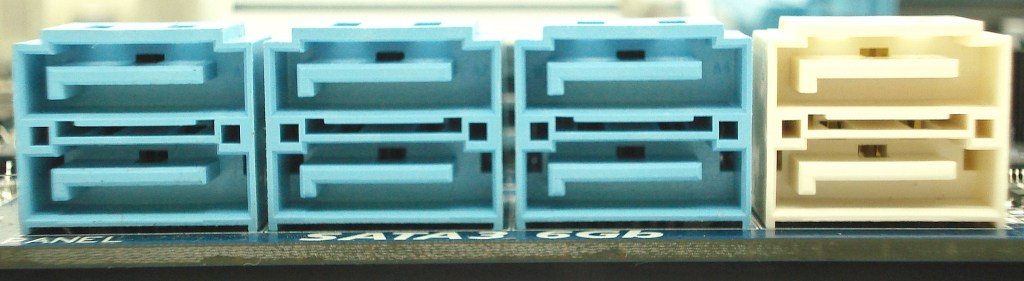

GIGABYTE GA-890GPA-UD3H. Detalle Panel Frontal SATA
En la zona delantera de la placa base se sitúan 6 puertos SATA 3.0 (azules) controlados por el chip South Bridge SB850 y 2 puertos SATA 2.0 (blancos) controlados por el chip Gigabyte 2. Esto implica poder conectar hasta 8 dispositivos SATA, nada mal para este gama. El motivo principal porque estos conectores se diseñen inclinados 90º, es para dar cabida y compatibilidad a tarjetas gráficas de elevada longitud, conectadas en los slots PCIe, cosa que es de agradecer. No obstante, esto obliga a conectar los cables SATA con un poco más de dificultad, sobre todo en semitorres de poca profundidad.

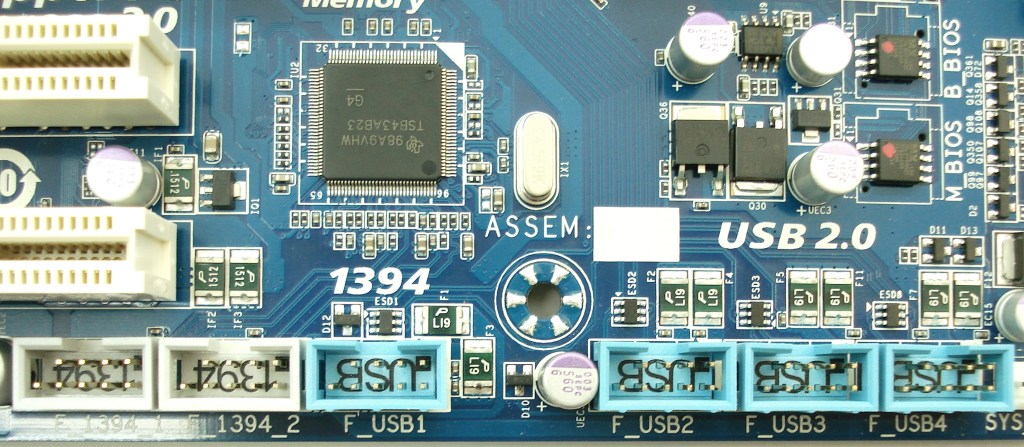

GIGABYTE GA-890GPA-UD3H. Detalle Puertos USB y 1394
Respecto a conectores USB internos tampoco se queda nada corta. Dispone de nada menos que 4 conectores USB 2.0, capaces de controlar 8 dispositivos USB , 2 por cada puerto. Todo ello teniendo presentes los puertos USB del panel trasero. Además dispone de 2 puertos internos 1394.

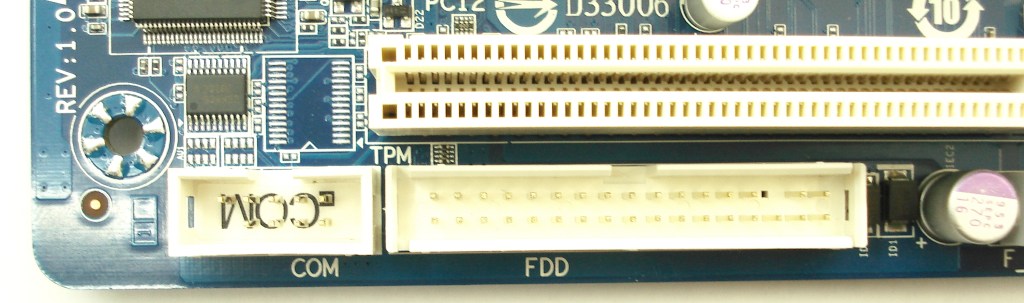

GIGABYTE GA-890GPA-UD3H. Detalle Puerto COM y Conector FDD
Por último, en conectividad interna principal para dispositivos, tenemos un puerto COM y el obsoleto puerto para Floppy, el FDD.

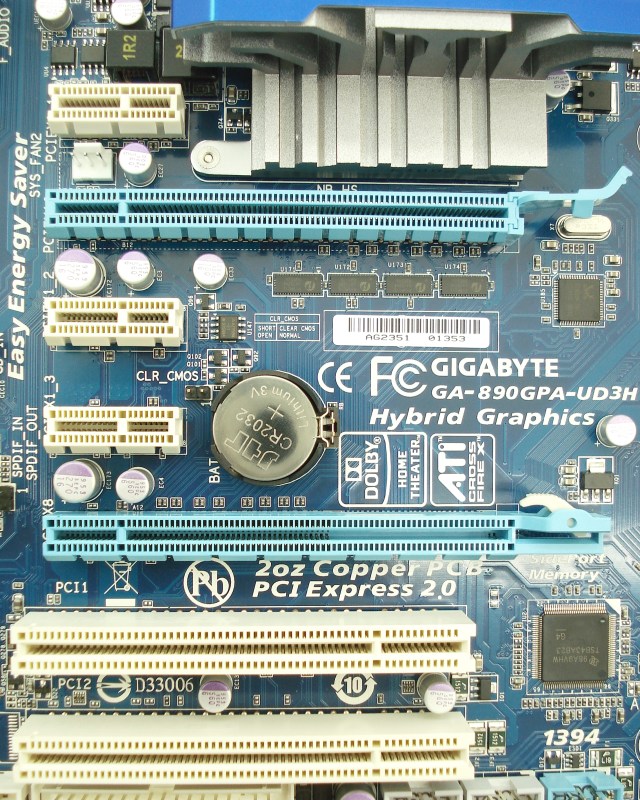

GIGABYTE GA-890GPA-UD3H. Detalle Conectores PCIe y PCI
El reparto de slots PCI y PCIe encontramos que es bastante acertada. Los 2 puertos PCI se sitúan abajo del todo, los 2 slots PCIe azules se sitúan bastante alejados para montar 2 tarjetas gráficas de grandes dimensiones en Crossfire a 2 x 8x. Además, dispone de 3 puertos más PCIe x1, el superior demasiado justo en su colocación, muy cerca del disipador superior. Será válido para tarjetas PCIe de muy pequeña dimensión, ya que la térmica en esa zona será bastante elevada, convirtiéndose en otro pequeño inconveniente.
El resto de componentes electrónicos y de disipación alrededor de los slots PCIe grandes, están bien ubicados para no estorbar, así que no habrá problemas para instalar cualquier tarjeta gráfica de grandes dimensiones.
