8. GIGABYTE GA-890GPA-UD3H. Detalles IV. Chips Integrados I; BIOS, Realtek, Gigabyte, ITE…

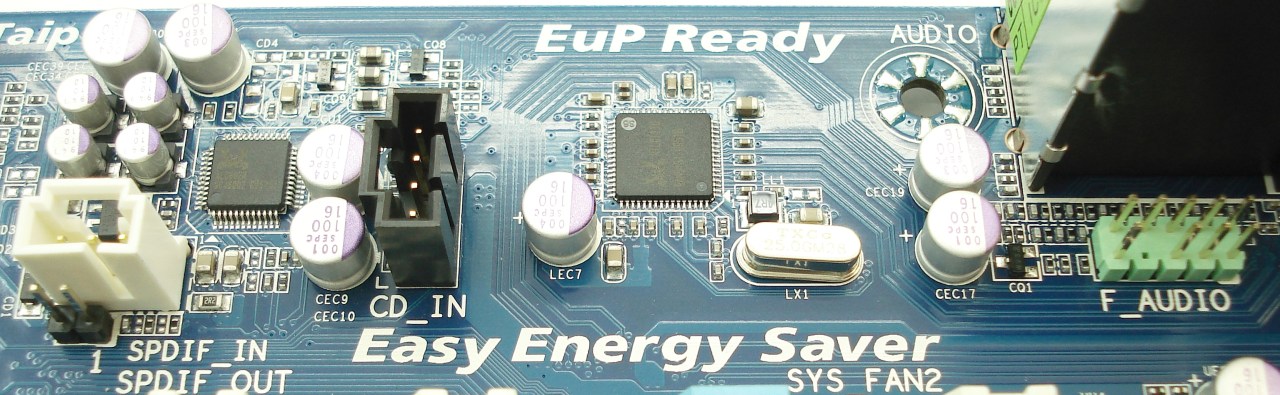

GIGABYTE GA-890GPA-UD3H. Detalle Zona Audio. Conectores SPDIF_IN/OUT, CD_IN Y F_AUDIO
Para recorrer toda la conectividad interna de la placa base falta ver que dispone de 3 conectores destinados al audio, SPDIF_IN/OUT CD_IN, estos suelen conectarse a la unidad lectora de DVD o Blu-Ray, Además dispone del conector F_AUDIO, para la entrada de micrófono y salida de auriculares, situadas generalmente en el frontal de la torre donde se instale la placa base. Todos los pines de todos los conectores están debidamente protegidos con sus correspondientes cajas de plástico, a excepción del conector F_AUDIO, que trae sus 9 contactos desnudos.
Por último, la placa base dispone de 4 conectores FAN , 2 de 3 pines y 2 de 4 pines PWM, para conectar y controlar los ventiladores. Quizá va siendo hora de que este tipo de conectores se modernicen mejorando en seguridad, para que sus pines no puedan ser doblados por accidente.
Como ya sabéis, todos estos conectores están controlados cada uno de ellos con sus respectivos chips electrónicos. Veamos cada uno de ellos…

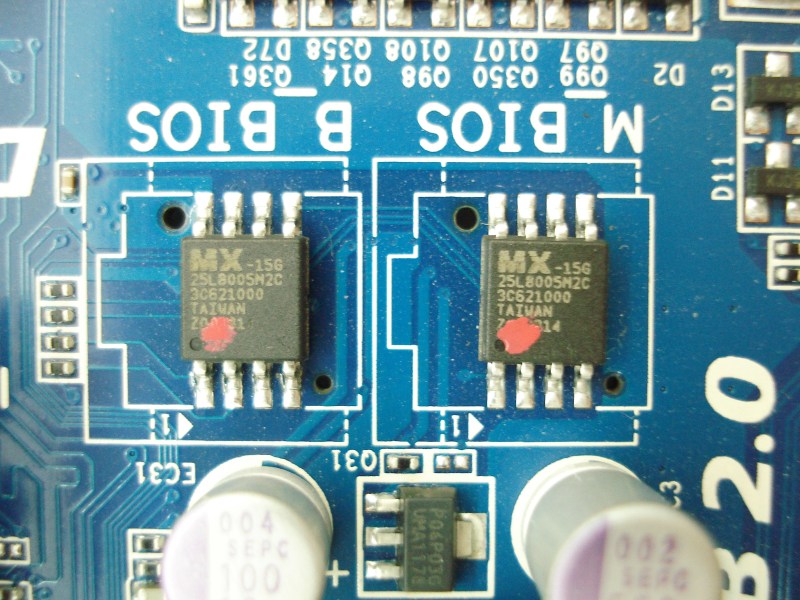

GIGABYTE GA-890GPA-UD3H. Detalle Chips Dual BIOS Award
Como todas las placas base Gigabyte, la GA-890GPA-UD3H dispone de Dual Bios. 2 chips integrados donde se almacena el software de arranque de la placa base. Como sabéis, estos chips están directamente alimentados por la pila de botón que trae la placa, para que su configuración establecida no se desconfigure. La M (Main) BIOS es el chip usado habitualmente, dejando la B (Backup) BIOS relegada como una copia de respaldo. Podemos forzar la placa base para que arranque con la B_BIOS.

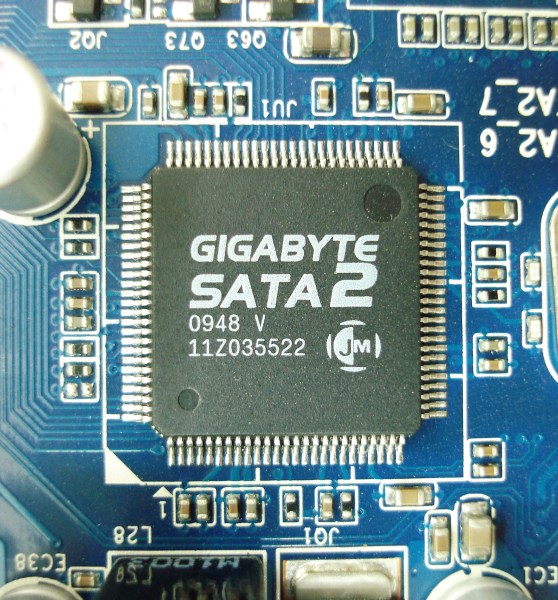

GIGABYTE GA-890GPA-UD3H. Detalle Chip Gigabyte SATA2
Este chip controla los 2 puertos blancos USB SATA2.0, con diferentes configuraciones RAID, dejando el resto para el chip SB850. Además, con él se controla el único puerto IDE 133/100/66 que dispone la placa y que poco a poco irá desapareciendo de los diseños de las placas base. Este chip va unido al North Bridge AMD 890GX.

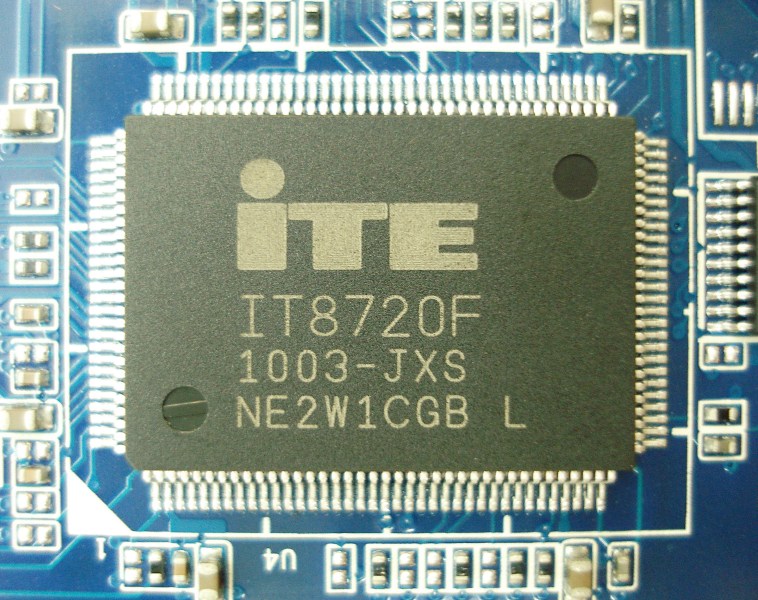

GIGABYTE GA-890GPA-UD3H. Detalle Chip ITE IT8720F
Este otro controla los conectores Floppy, puerto COM, y conector frontal PS/2 para teclado o ratón. Este chip va unido al South Bridge AMD SB850.

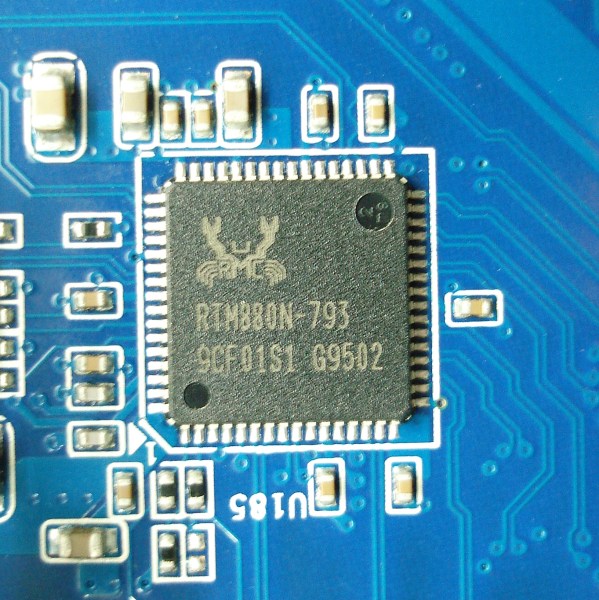

GIGABYTE GA-890GPA-UD3H. Detalle Chip Realtek RTM880N-793
Este chip se encarga de controlar el reloj del sistema. Este chip va unido al South Bridge AMD SB850.
Veamos el resto…
