7. ANTEC HIGH CURRENT PRO 1200W. Detalles I. Diseño y Acabado

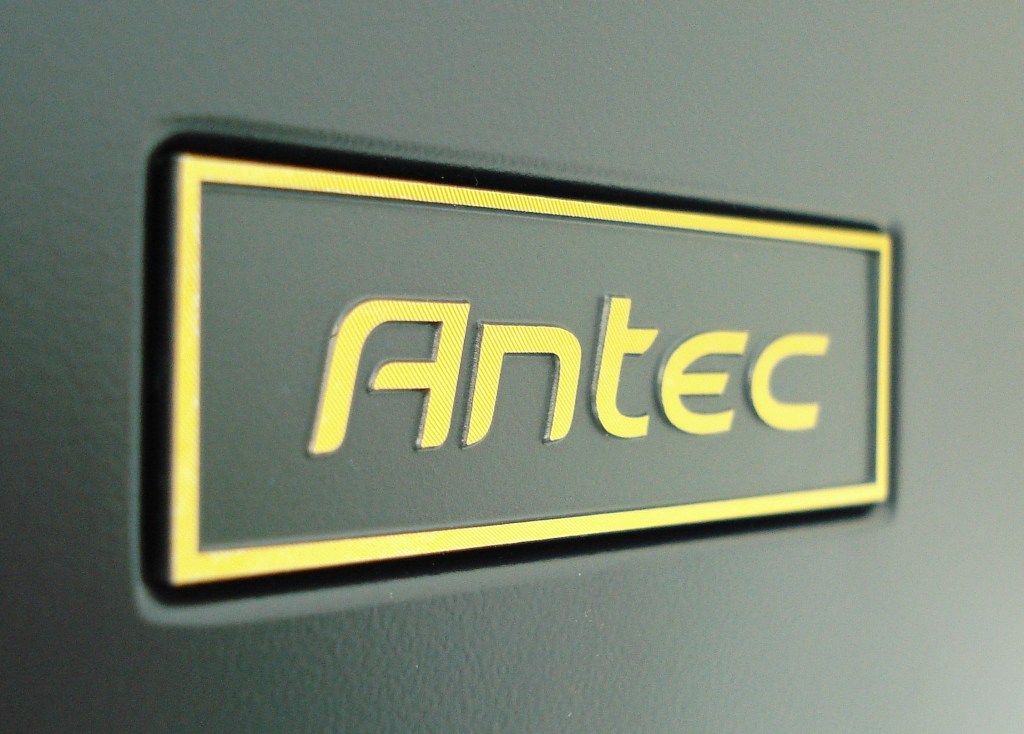

ANTEC HIGH CURRENT PRO 1200W. Detalle Logo Inferior
Este es el único motivo visto en la cara inferior de la fuente. Una chapa adherida de metal con el logotipo de la marca ANTEC como protagonista, dentro de un marco rectangular.

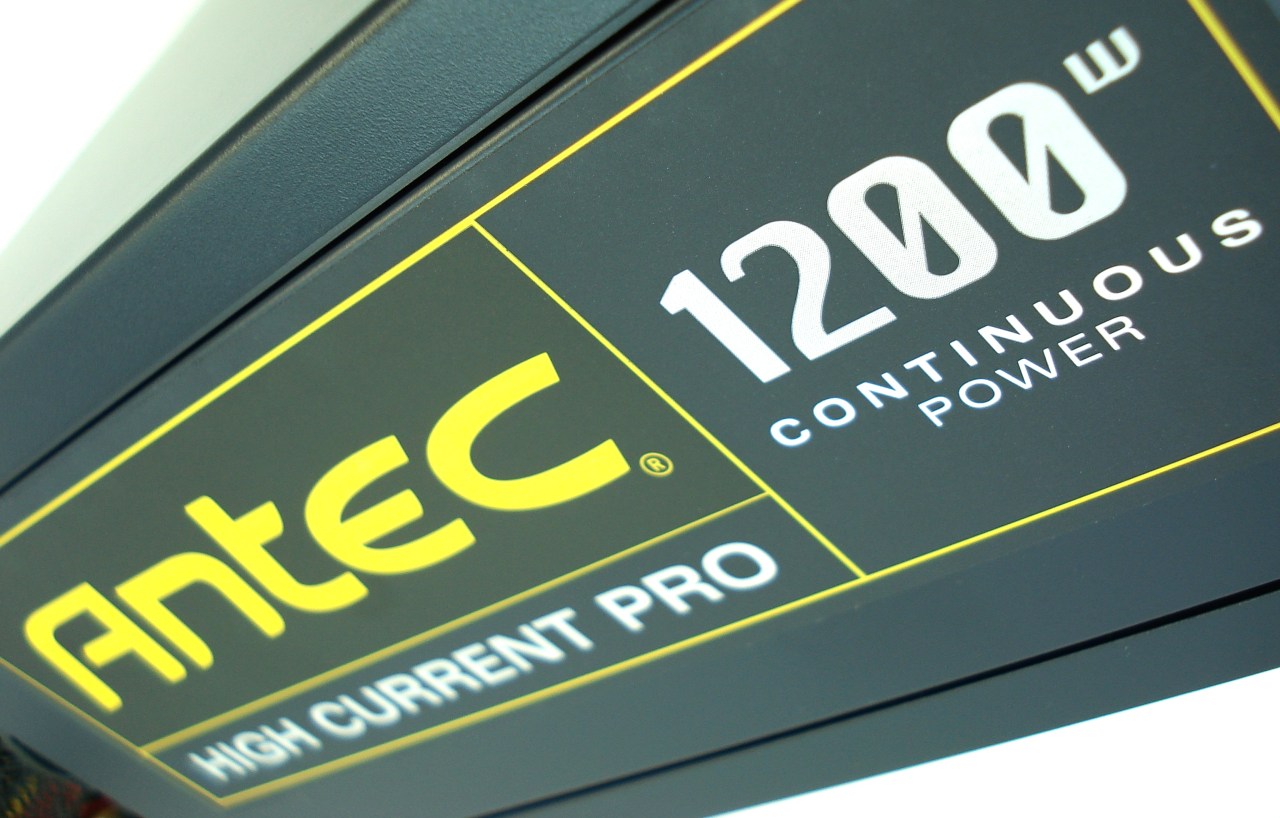

ANTEC HIGH CURRENT PRO 1200W. Detalle Pegatina Lateral

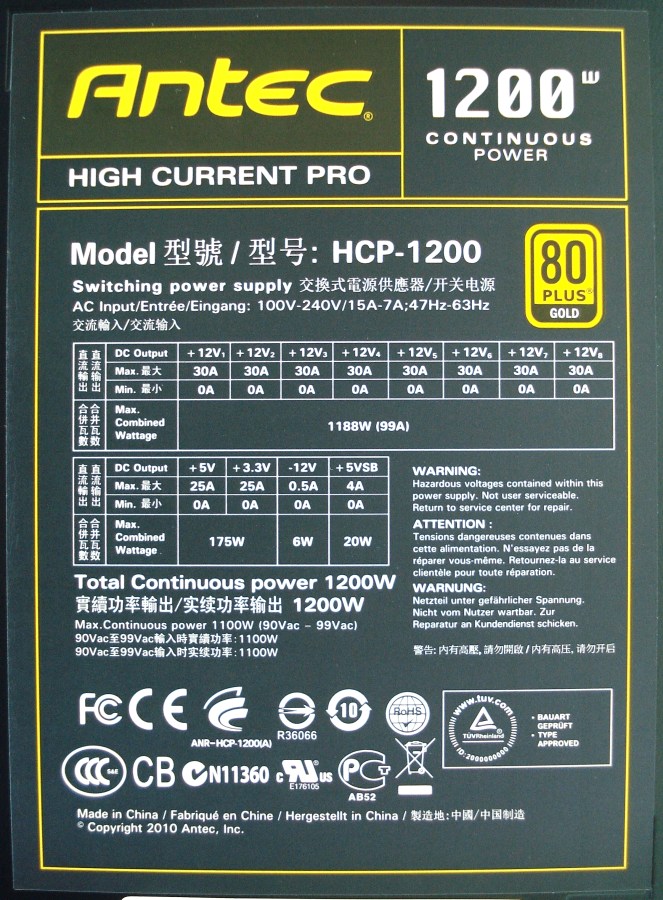

ANTEC HIGH CURRENT PRO 1200W. Detalle Pegatina de Especificaciones Técnicas
En la pegatina que hallamos en su lomo encontramos datos relevantes a sus tensiones y intensidades de salida, así como la potencia continua de salida individual y combinada, además de las tensiones de entrada y rangos de intensidad y frecuencia. Nos remitimos a los cálculos realizados en la página 2 de este análisis para comprender la tabla y toda la información aproximada que se puede extraer de ella. Esta fuente admite de forma automática las tensiones de 100V y 240V, según el país donde se utilice.
Además, como no, vemos la marca «ANTEC», modelo «HCP-1200» y potencia de 1200W, su sello de certificación 80 PLUS Gold, así como una advertencia de seguridad prohibiendo abrir la unidad por motivos obvios. Por último, podemos ver la cantidad de sellos referentes a normativa y seguridad que ha cumplido esta fuente antes de salir al mercado, que no son pocos. Cada vea que queramos adquirir uno de estos productos, hace falta fijarnos en estas cosas. Como ya hemos dicho, está fabricada en China a finales del 2010.

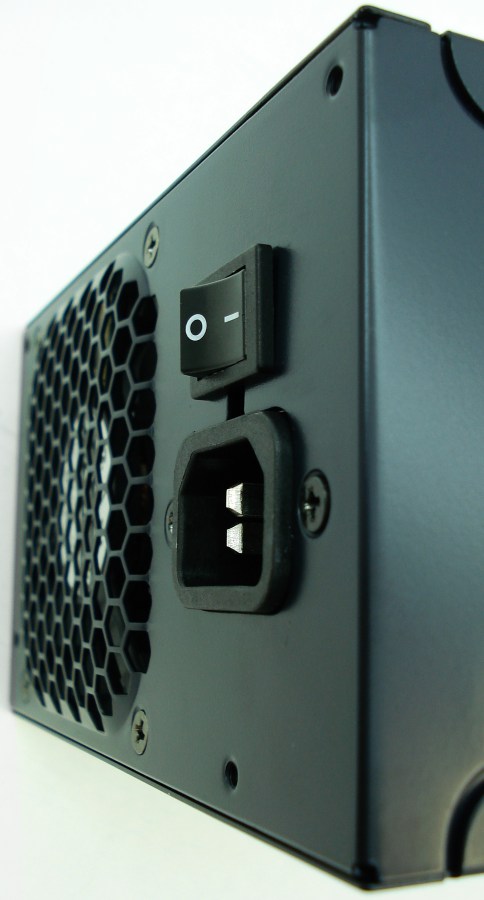

ANTEC HIGH CURRENT PRO 1200W. Detalle Entrada de CA. Interruptor de Encendido/Apagado
El panel de abeja de la rejilla para proteger el ventilador del exterior está abultado unos 2mm respecto de la superficie plana de la cara. El conector de entrada de CA está reforzado con el chapado sin perforar, permitiendo el conjunto una firme conexión con el cable de CA suministrado. Además, se dispone del típico interruptor de encendido/apagado colocado en la parte inferior del conector, muy cerca de él. Tal como están ensamblados se consigue bastante robustez incluso para forcejeos, tanto en el conector como en el interruptor.

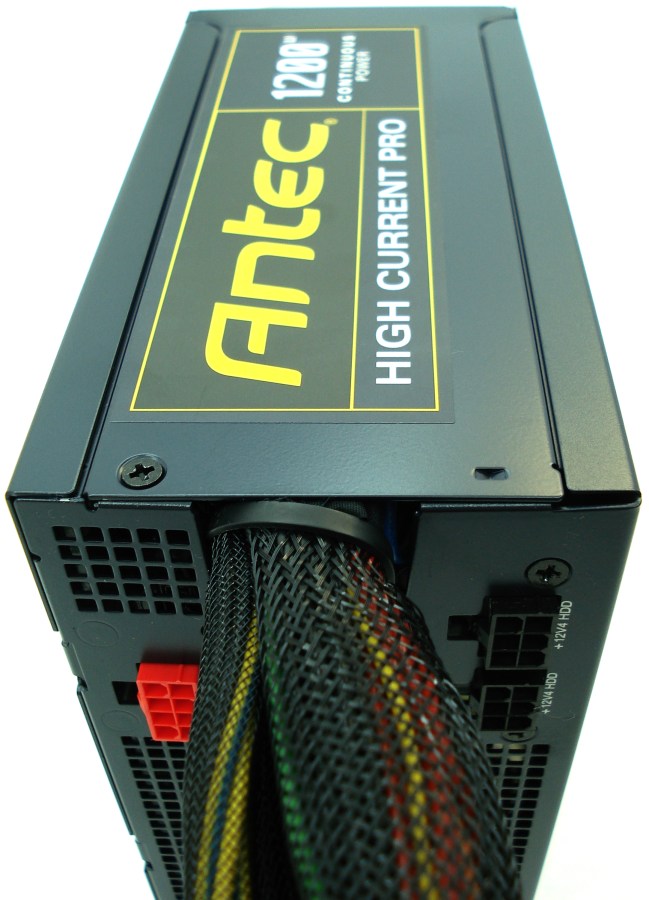

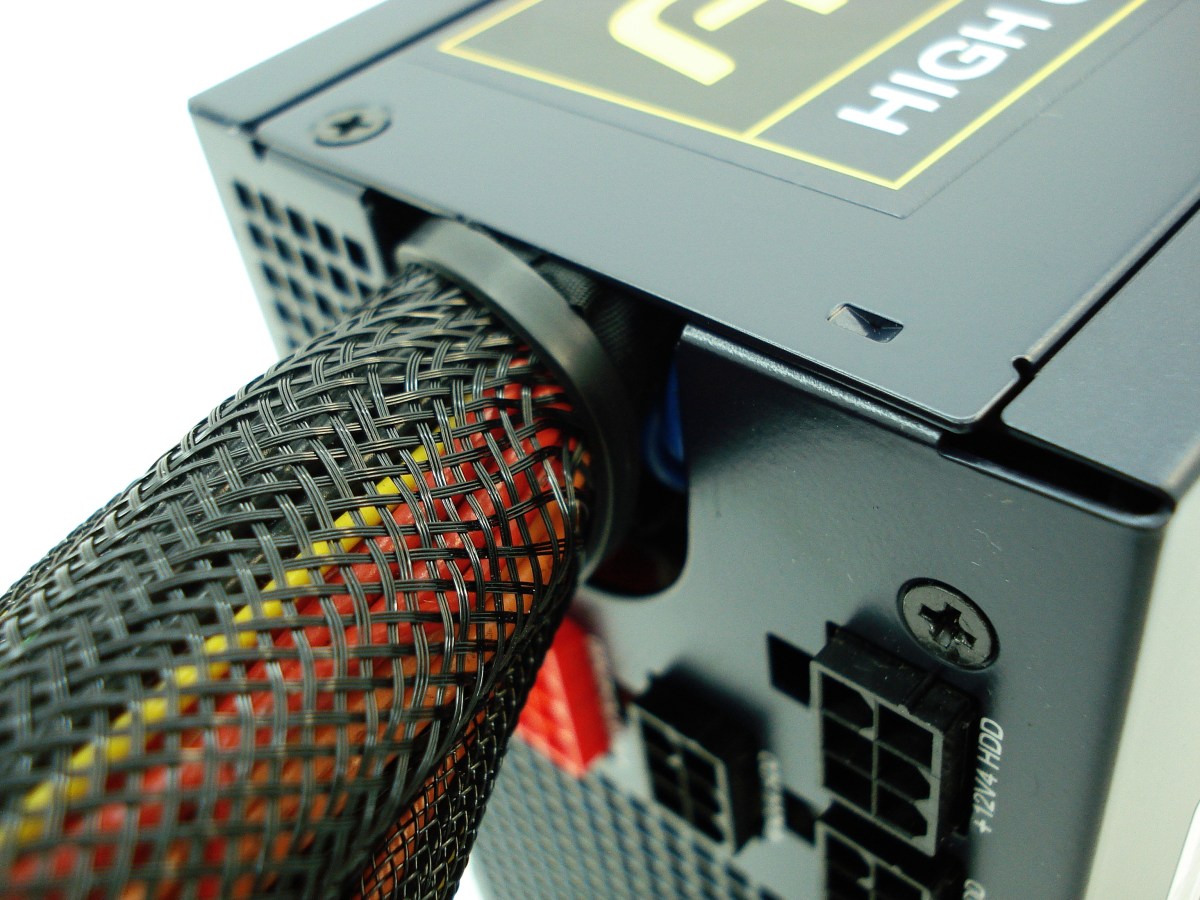

ANTEC HIGH CURRENT PRO 1200W. Detalle Salida de CC. Cableado Nativo
La salida de CC está reforzada por bridas de plástico en la parte interior, con el chapado redondeado, sin cantos vivos para evitar cortes por rozamiento. Todo el cableado nativo «nace» enfundado y «muere» enfundado a través de una malla que se distingue de 3 tipos según en qué tramo de los cables nos encontremos.
No obstante, el fabricante a fijado el cableado nativo en su salida uniendo las bridas al chapado delantero por la parte interior, lo que impide que podamos introducir el cableado un poco hacia dentro, cosa que ocurre con muchas fuentes que utilizan bridas en la salida del cableado. Se nota que ANTEC se ha tomado en serio la seguridad del cableado, no solo en su salida, sino en el resto de aspectos. Por ello nos detendremos en elaborar una pequeña lista referente en el diseño y la seguridad del cableado:
- Fijación reforzada totalmente estática, en la salida del cableado modular.
- Enfundado de malla de seguridad de 3 tipos, a lo largo de todo el recorrido del cableado, hasta los extremos, con mayor refuerzo entre los conectores.
- Cableado de cobre de buen grosor en sección, para soportar elevada intensidad por cada cable.
- Refuerzo en los extremos de cada enmallado con cintas de goma adheridas recubriendo parte de los cables y parte del enfundado con cola de contacto, en lugar de las típicas bridas.
ANTEC HIGH CURRENT PRO 1200W. Detalle de Ensamble y Acabado
Respecto al diseño y construcción del resto de la fuente, en su exterior se nota un encaje y doblado ejecutado a la perfección. La fuente es muy robusta y muy bien atornillada, con ningún canto vivo, todo suavizado y con pintura de calidad, aunque el aspecto final quizá sea lo que menos guste.
Respecto al interior, la fuente de alimentación está montada con todos los componentes electrónicos bastante comprimidos. Al ser una fuente de 1200W, es evidente que dispondrá de una circuitería a la altura. No obstante están bastante bien ordenados, dejando pasar correctamente la circulación de aire. Como anotamos anteriormente, tan solo mide 18 cm de longitud, medida estandarizada que provoca buen sentido común a la hora de diseñar la circuitería electrónica. Además, su interior también está completamente pintado, aumentando así la durabilidad del chapado metálico por dentro, evitando oxidaciones, con MTBF superior a las 100.000 horas de uso.
