5. AEROCOOL X-VISION. Detalles. Electrónica. Cableado y Conectividad. Panel de Control
Electrónica

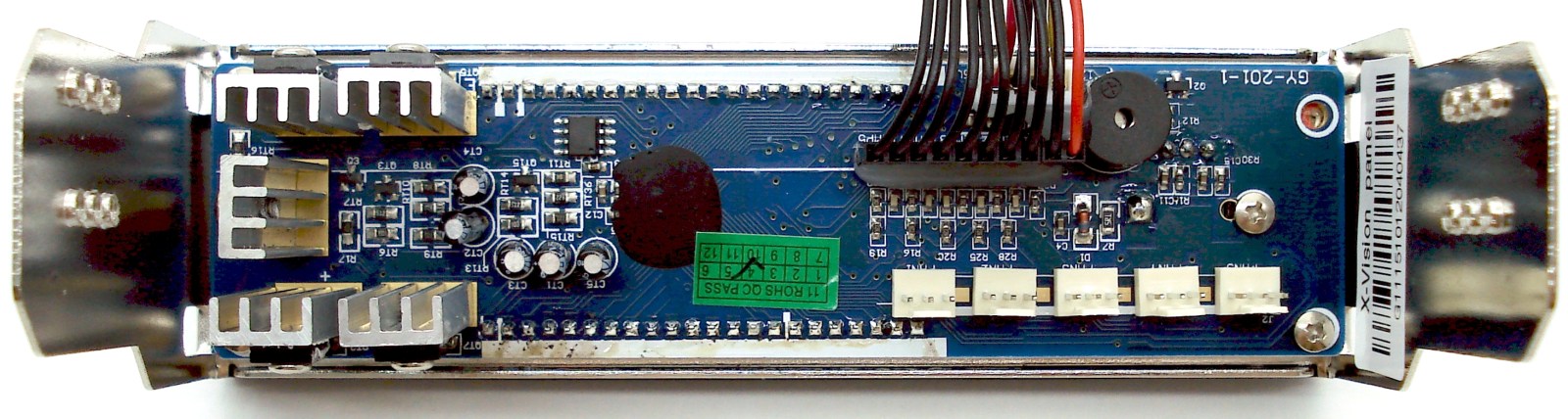

AEROCOOL X-VISION. Vista Trasera. Desconexión de Cables FAN
Suponemos que ya sabéis cómo funcionan este tipo de paneles. La forma de trabajar es muy sencilla. Básicamente, tan solo se regula el voltaje de entrada de 12V de corriente continua, para poder variar su rango de tensión a través de los transistores de silicio con encapsulado de 3 contactos que actúan como pequeñas resistencias, además de los condensadores líquidos de 2 contactos, que actúan como pequeños almacenes de energía. De este modo podemos lograr cambiar de 0 a 12V la tensión por canal, a través del mando frontal. Cada canal soporta 8W de potencia, con una intensidad de 0.66A. Así que en cada canal podremos colocar 2 ventiladores (usando adaptadores en «Y» no adjuntos), ya que éstos suelen tener de 2 a 4W de potencia, pudiendo controlar hasta 10 de ellos, controlados por parejas, y monitorizando únicamente 5 de ellos, 1 por cada pareja.

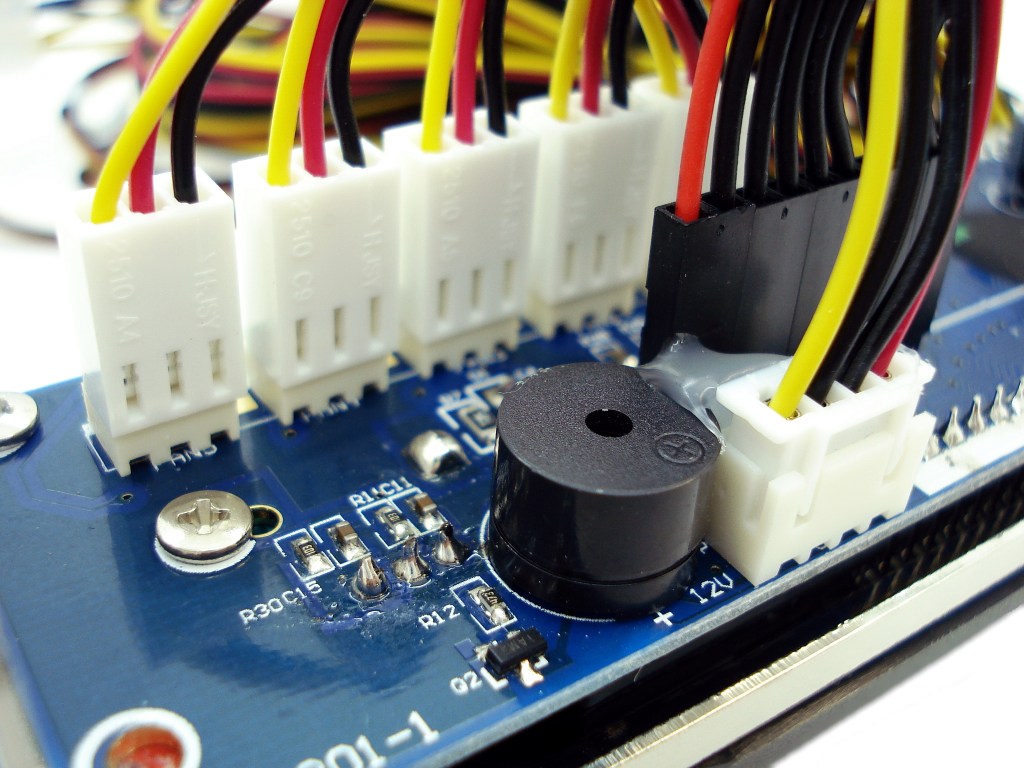

AEROCOOL X-VISION. Detalle Conectores y Speacker
El panel dispone de una alarma, que no es más que un pequeño altavoz con bovina de cobre de doble polo, que emite un pitido si se sobrepasa la temperatura programada por canal, o si algún canal detecta que el ventilador deja de rotar de forma inusual. Esta función está doblemente ligada a las sondas térmicas y a las R.P.M. de cada canal.
En la fotografía superior podemos apreciar la entrada de tensión de CC (el cableado de al lado del altavoz) y la salida de tensión de CC de los 5 canales (hilera posterior en la fotografía). Los molex negros corresponden a los de las sondas térmicas. La unión de los molex de entrada de tensión y los molex de las sondas está reforzada con silicona.

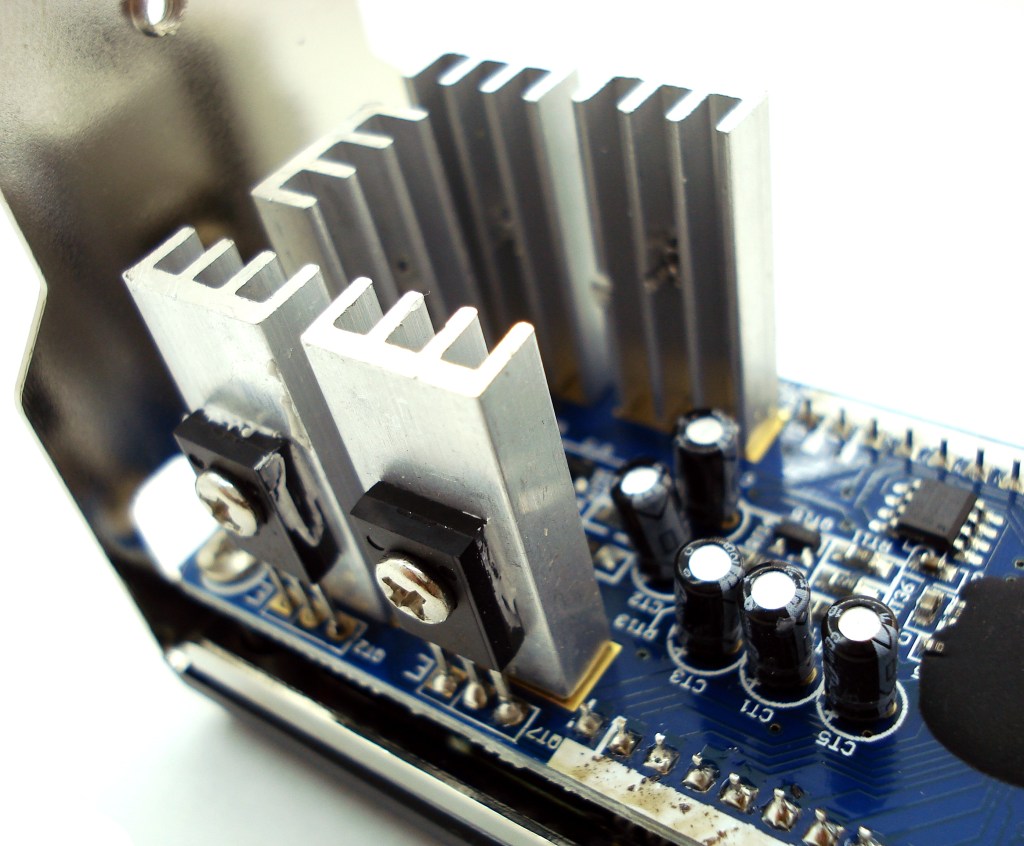

AEROCOOL X-VISION. Detalle Transistores con sus Dispadores. Condensadores Líquidos
Cabe destacar los disipadores de aluminio instalados por cada transistor. Se unen a ellos mediante un tornillo roscado, y con la superficie de contacto untada de pasta conductora térmica, para mayor conductividad. Estos disipadores se encargaran de disipar el calor generado por cada transistor, siendo estos los elementos que se calientan de todo el panel.
Cableado y Conectividad

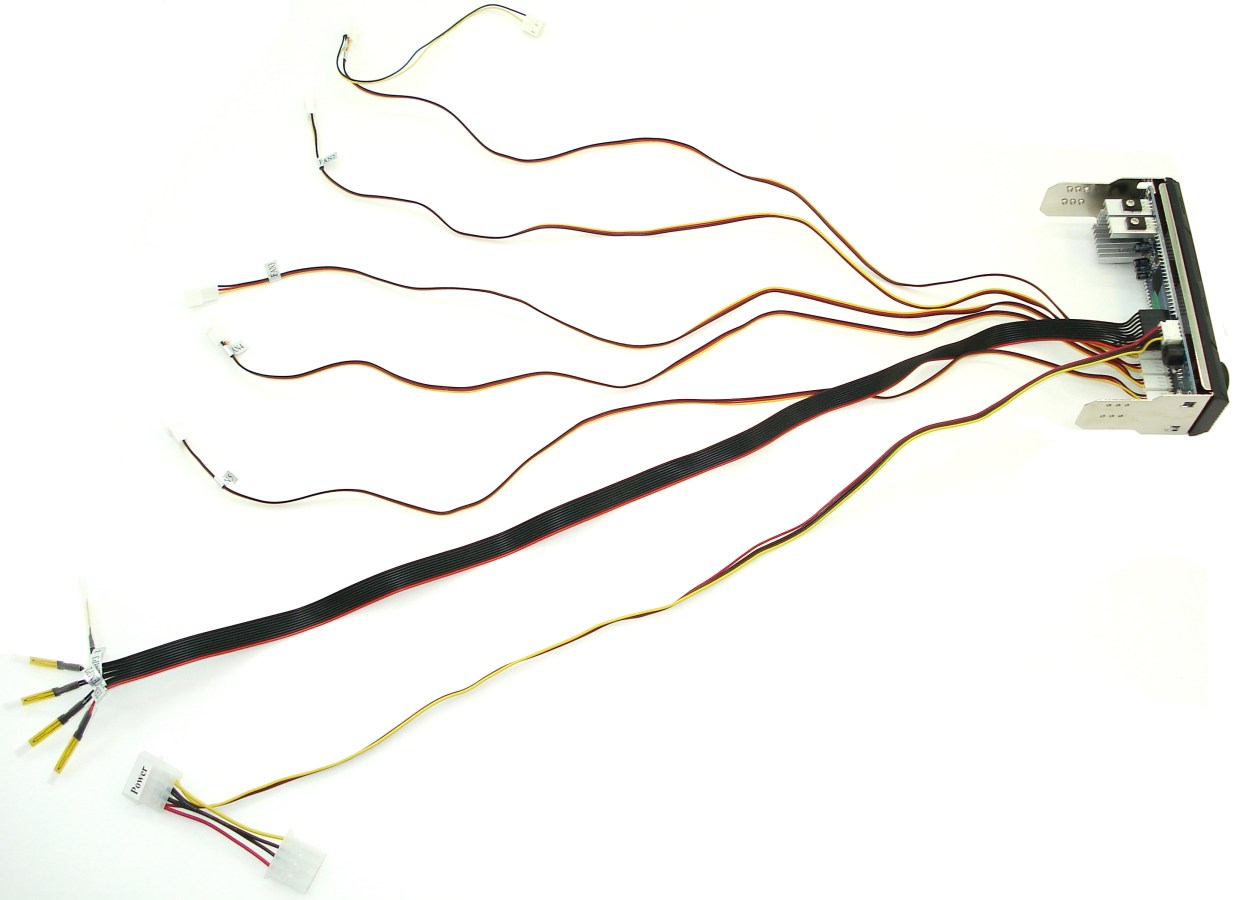

AEROCOOL X-VISION. Fotografía en «Modo Medusa»
Bueno, y aquí tenemos nuestra famosa fotografía en «Modo Medusa» para ver las longitudes y conectores de cada cableado, que describiremos a continuación:
- Cableado alargador de salida de tensión con molex de 3 pines macho con adaptador a molex de 4 pines pequeño para PWM, canal 1. Longitud de 62 + 10 cm.
- Cableado alargador de salida de tensión con molex de 3 pines macho, canal 2. Longitud de 62 cm.
- Cableado alargador de salida de tensión con molex de 3 pines macho, canal 3. Longitud de 62 cm.
- Cableado alargador de salida de tensión con molex de 3 pines macho, canal 4. Longitud de 62 cm.
- Cableado alargador de salida de tensión con molex de 3 pines macho, canal 5. Longitud de 62 cm.
- Cableado plano para térmica en grupo con 5 sondas en la punta, una por cada canal. Longitud de 65 cm. Este cableado plano es separable de 2 en 2 cables (2 por cada canal).
- Cableado de entrada de tensión con molex de 4 pines (macho y hembra). Longitud de 60 + 8 cm
Nota: los cableados de repuesto tienen las mismas longitudes respectivas…
Todos estos cables no vienen forrados, pero son de bastante calidad. El cable de alimentación de entrada es el único que podría venir como mínimo forrado con alguna malla protectora. En él se transmite una potencia máxima de más de 40W (5 x 8W).
Panel de Control Manual

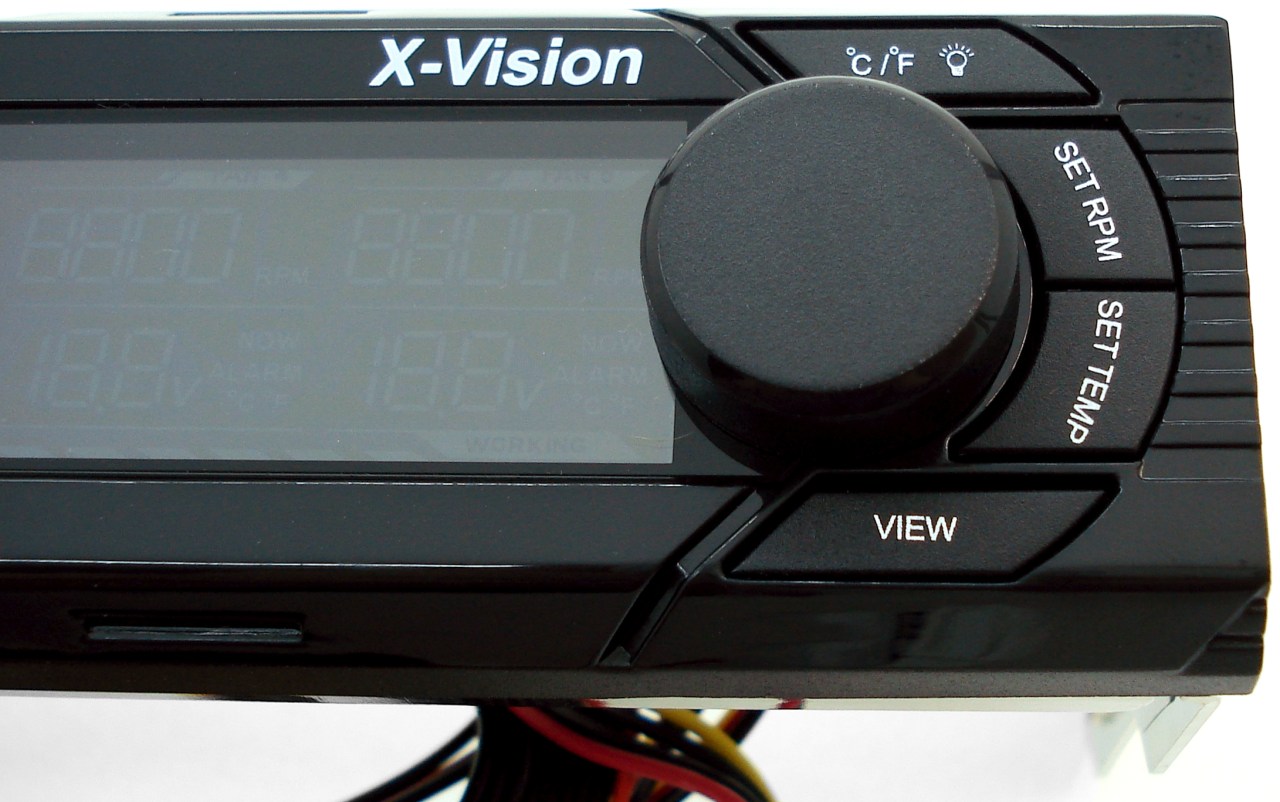

AEROCOOL X-VISION. Detalle Panel de Control Frontal
Por último falta detallar el panel de control del frotal. Este panel está formado por los siguientes controles:
- Botón «ºC/ºF» de doble función de cambio de monitorización de grados Celsius a Fahrenheit, y encendido/apagado de la pantalla LCD.
- Botón «SET RPM» para cambiar las RPM entre los distintos canales.
- Botón «SET TEMP» para cambiar la alarma por cada canal, poniendo un tope de temperatura.
- Botón «VIEW» para cambiar entre monitorización de temperatura y tensión, en la linea horizontal inferior de la pantalla.
- Rueda giratoria de doble sentido de giro para incrementar o disminuir los valores según la función.
Todos los botones tienen un agradable tacto a la pulsación. Lo que nos ha sido de agrado es la rueda giratoria, esta bastante dura y acorde para este aparato, fácil de agarrar y girar.
En general, es un panel muy manejable y funcional. Es cierto que pocos paneles en el mercado poseen todas las funciones que trae el X-Vision.
Veamos como se ve en «vivo», centrándonos en su pantalla LCD…
Otra cosa Raul, has dicho que cuando supera la temperatura limite aumenta la tensión del canal ¿es cierto que el panel lo hace de manera automatica, o e leido mal?
Leíste bien, esta es una de las buenas características de este panel…
Muy buen análisis, lo único que no me gusta del panel es el ángulo de visión vertical.
Y con los 10 ventiladores me surge una duda: En cada canal que tenga dos ventiladores, si uno de ellos se para ¿pitará? ¿o para que el pito funcione deben pararse los dos?
Saludos.
jajajaja
Pitará el «pito» únicamente si se para el ventilador que está conectado al cable de 3 pines del adaptador en «Y», o sea el que controla el panel, el otro no lo controla (acuerdate del cable amarillo de las RPM). El adaptador en «Y» se ramifica en 2 cableados, uno de 3 pines con el cable amarillo (este sí pitará) y otro de 2 pines, sin el cable amarillo (este no pitará).
Ok gracias de nuevo Raul, espero que no te vuelvas loco con mis preguntas :P.
Saludos.
jeje, tranquilo, sigo en mis cabales!!! 😉
Hola a todos, la verdad muy interesante las caracteristicas del panel, me gusta, gracias por la info..
hola, compre este aparato y funciona bien, el unico problema es que cada vez que enciendo el ordenador tengo que volver a memorizar los grados y las revoluciones, es normal esto?
Hola Angel,
No. El comportamiento que describes no es el normal del X-Vision. Este panel posee una memoria interna, no volátil, que almacena los datos que has configurado, sin la necesidad de recibir energía constantemente (esto significa que puedes apagar el ordenador y desconectarlo de la corriente alterna (del enchufe de casa), y dicha configuración no se perderá.)
Los ventiladores que tienes que instalar son con molex pequeño de 3 pines o 4 pines PWM (los de molex pequeños, que tengan el cable amarillo de las RPM). Los que traen molex normal de 4 pines no los puedes controlar, a no ser que dicho ventilador tenga otra ramificación con el cable amarillo, que va a otro molex de 3 pines suelto. En este último caso tendrías que hacer un apaño, para conectar todos los cables a un canal.
Las sondas o sensores térmicos no importa si los instalas o no (si los pegas o los dejas colgando). Si configuras un valor y éste no es superado por la temperatura de cada sonda, las RPM del canal asociado no aumentan al máximo. Comprueba esto. A ver si pones el valor de la temperatura muy bajo.
Léete el manual adjunto. Si ves que no lo puedes solucionar, intenta resetear el panel a la configuración de fábrica. En el manual te describe como (pulsando SET TEMP y SET RPM a la vez). Después prueba a configurar de nuevo los valores, a ver si se pierden o no tras un apagado/desconexión de tu sistema.
hola, gracias por responder tan rapido, todo lo que me comentas lo he hecho, he reseteado y todos los conectores de los ventiladores son de 3 pines con su cable amarillo. solo uso 3 ventiladores, el caso es que la primera vez que lo monte y lo probe si que se quedaba memorizado al apagar y encender el ordenador pero llevo unos dias que cada vez que lo apago y lo vuelvo a encender no hay manera tengo que volver a ajustar la temperatura y las revoluciones.
Hola otra vez,
Bueno, si ves que no tiene solución, hecha mano de la factura de compra y que te lo cambien por uno nuevo. La garantía está para estas cosas y si no recuerdo mal te cubrirá 2 años. Parece que según tus indicaciones, algo debe funcionar mal internamente, ya que no te memoriza tu configuración.
Este dispositivo lo tengo funcionando en un PC de pruebas, de estos que usamos en el laboratorio para trastear, y funciona a las mil maravillas. Yo diría que el tuyo está defectuoso.
Te advierto de una cosa. Cuando arrancas el ordenador, al principio van todos los ventiladores al máximo, pero pasados unos segundos (unos 30/45 segundos) va reduciendo la velocidad a la configurada anteriormente, hasta rotar cada canal a las RPM que estableciste. Comprueba que es este su funcionamiento…
