Ultra Review Semitorre ANTEC LANBOY AIR BLUE al detalle. Premios Diseño, Rendimiento y Características islaBit

10. ANTEC LANBOY AIR. Detalles Interior I. Lateral Izquierda. Refrigeración Activa I

Lateral Izquierda

ANTEC LANBOY AIR. Detalle General Lateral Izquierdo (Idéntico y Opuesto al Derecho)

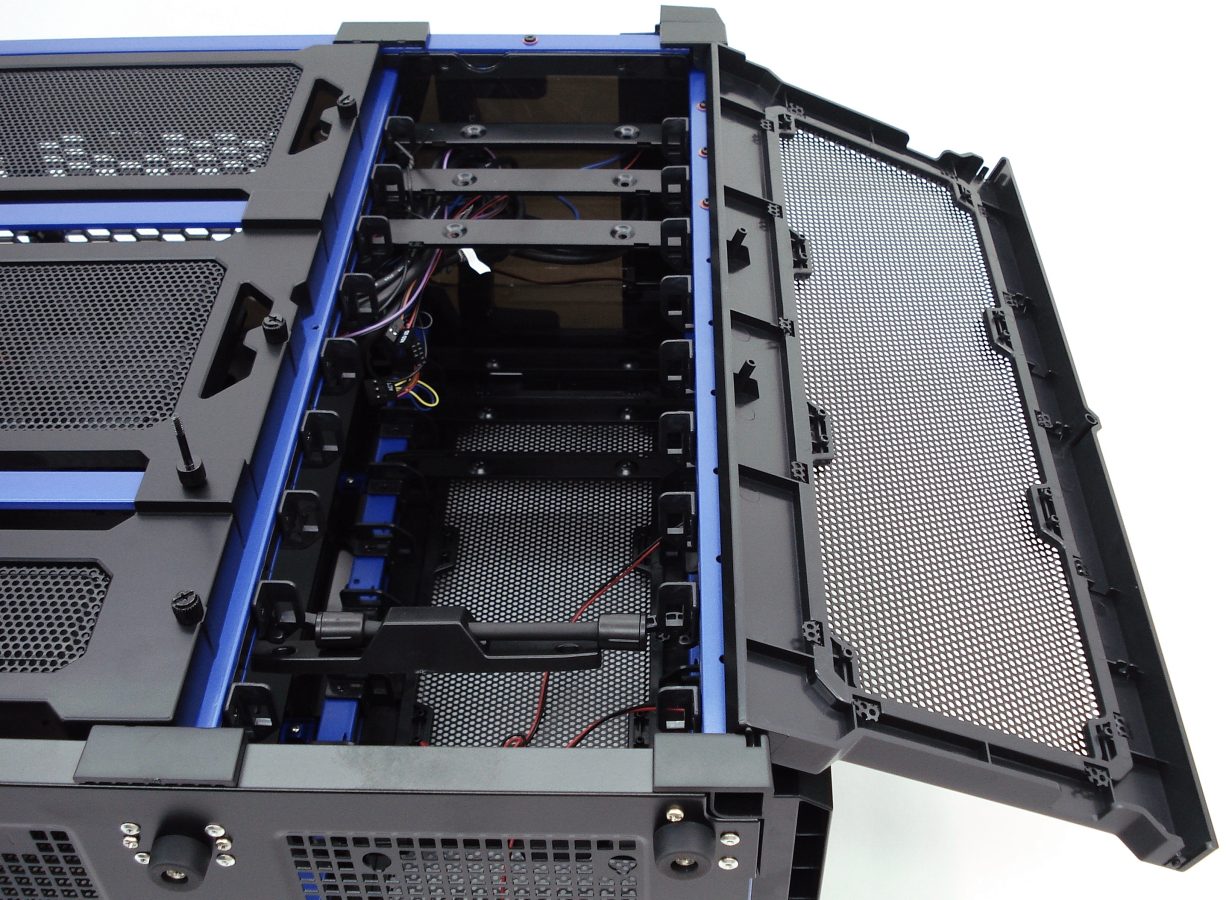

ANTEC LANBOY AIR. Detalle Abertura Lateral Izquierda Delantera

El acceso más fácil al interior de la LanBoy Air es por el lateral delantero. Gracias a la estructura en esqueleto de la semitorre se pueden montar 2 ventanas en cada lateral. La más adelantada está abisagrada en el montante delantero (el visto por el frontal), fijada en el extremo superior e inferior, y es fácilmente desmontable . Se cierra con un tornillo central en el montante intermedio. Tal como veremos, la ventana opuesta de la derecha utiliza el mismo sistema, así que la semitorre conserva su simetría bilateral. NNN

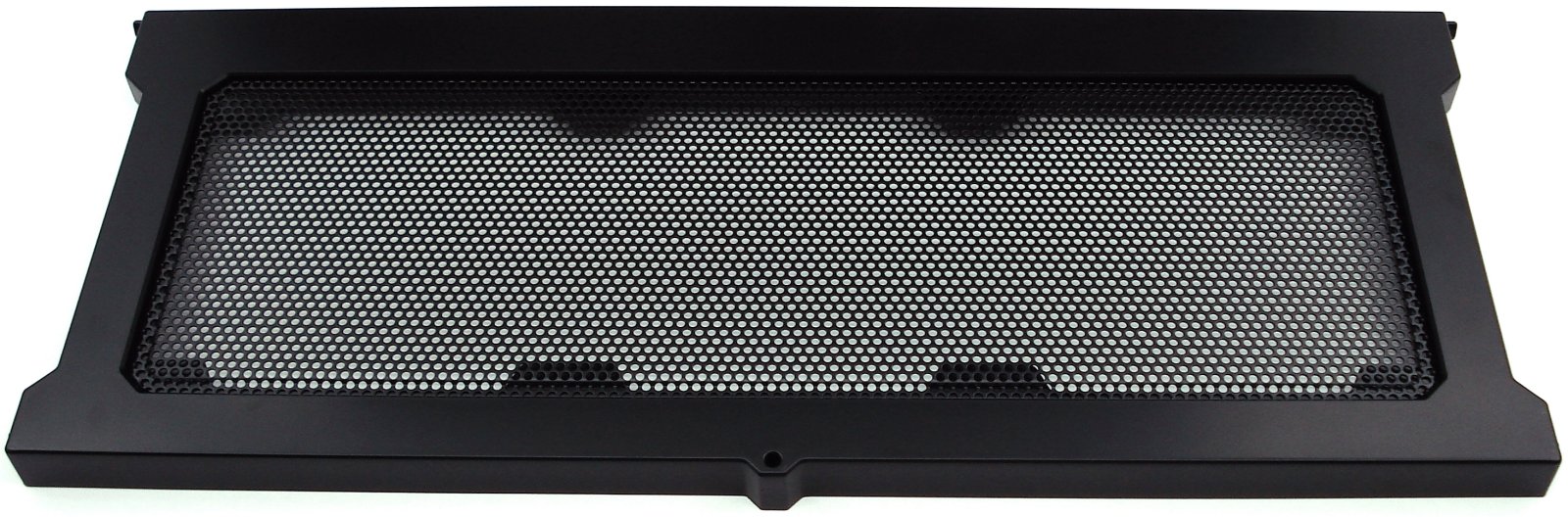

ANTEC LANBOY AIR. Detalle Vista Exterior del Ventalal Lateral Izquierdo Delantero

Esta ventana está formada por un marco de plástico ABS de elevada calidad y una rejilla continua de acero tipo mesh, con microperforaciones circulares. Es capaz de soportar hasta 3 ventiladores de 12cm, uno encima del otro. Así que en la zona delantera se podrán instalar 3 ventiladores por cada ventana delantera y 2 en el frontal, todos impulsando el aire hacia dentro (un total de 8 ventiladores  (3 +3 +2)). Todos estos ventiladores, los 2 instalados y los hasta 6 opcionales, servirán para tener extremadamente refrigerada toda la zona que soportará las unidades de almacenamiento de datos.

Es una lástima que todas las tapas frontales no se puedan montar en esta zona lateral delantera. Hubiera sido magnífica esta opción, al mismo tiempo que esta tapa abisagrada a modo de ventana sirviera para tapar el frontal. La versatilidad hubiera sido mayor.

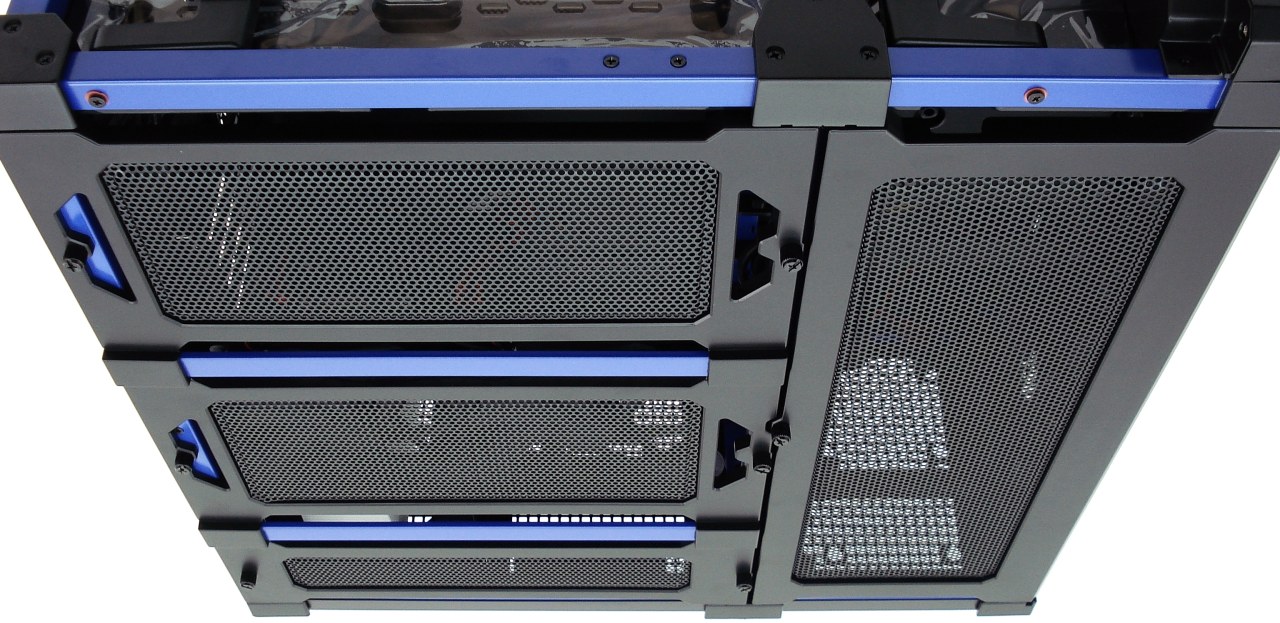

ANTEC LANBOY AIR. Detalle Abertura Lateral Izquierda Delantera y Trasera

El ventanal más grande utiliza un sistema distinto de montaje, fijándose sin ningún eje de giro, únicamente con 6 tornillos repartidos entre los 2 montantes verticales, el trasero y el intermedio. El ventanal izquierdo y derecho son prácticamente idénticos, con la diferencia de que el izquierdo es capaz de soportar 2 ventiladores de 12cm colocados uno al lado del otro, para refrigerar de forma directa la altura de la tarjeta gráfica.

Refrigeración Activa I

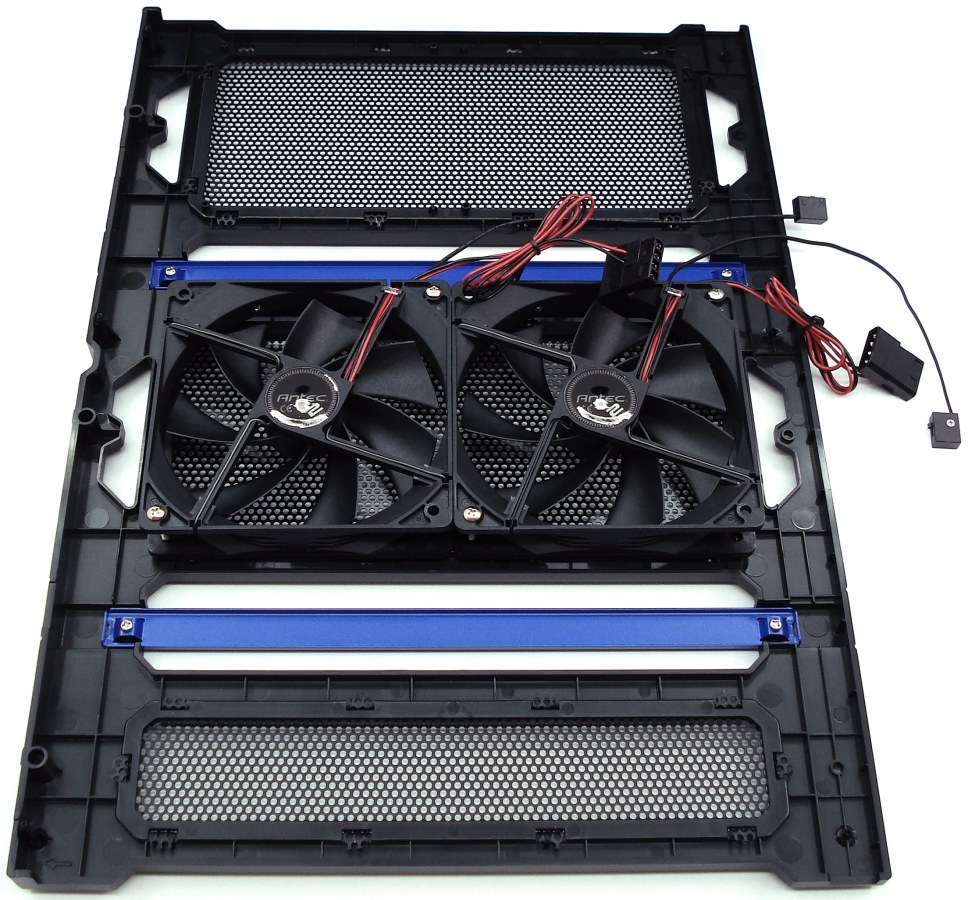

ANTEC LANBOY AIR. Detalle Vista Interior del Ventalal Lateral Izquierdo Trasero. Ventiladores de 12cm

El ventanal izquierdo (similar al derecho) está formado por un marco de plástico ABS con 3 rejillas de acero tipo mesh separadas por dos barras metálicas pintadas en azul y atornilladas al marco en sus dos extremos. Estas barras ayudan a rigidizar el marco de plástico, a la vez que le dan continuidad en el diseño general de la estructura esquelética de la LanBoy Air. Bordeando las barras de separación, se han dejado huecos de paso horizontales para la ventilación de extracción, que ayudarán junto con el resto de rejillas microperforadas al sistema empleado de refrigeración activa de sentido interno global a impulsar el aire caliente por prácticamente todas las caras, principalmente las laterales e inferior.

Estos ventiladores son el modelo TwoCool de 120 mm con LEDs azules de Antec, poseen cada uno de ellos un interruptor de doble posición para regular en 2 velocidades las RPM del motor. Este interruptor está conectado sobre un cable forrado sin ningún tipo de fijación al ventanal lateral. Al igual que el resto de ventiladores equipados, posee un cable de alimentación sin forrar, con un conector molex de 4 pines macho/hembra, que se puede conectar directamente al conector de la fuente de alimentación sin perder ninguna conexión. Los dos ventiladores frontales y el trasero los veremos más adelante…
