14. ANTEC LANBOY AIR. Detalles Interior IV. Parte Interior Lateral Derecha. Gestión del Cableado. Zona HDD II. Sistema AirMount
Parte Interior Lateral Derecha. Zona Gestión del Cableado
ANTEC LANBOY AIR. Detalle Abertura Lateral Derecha Delantera y Trasera

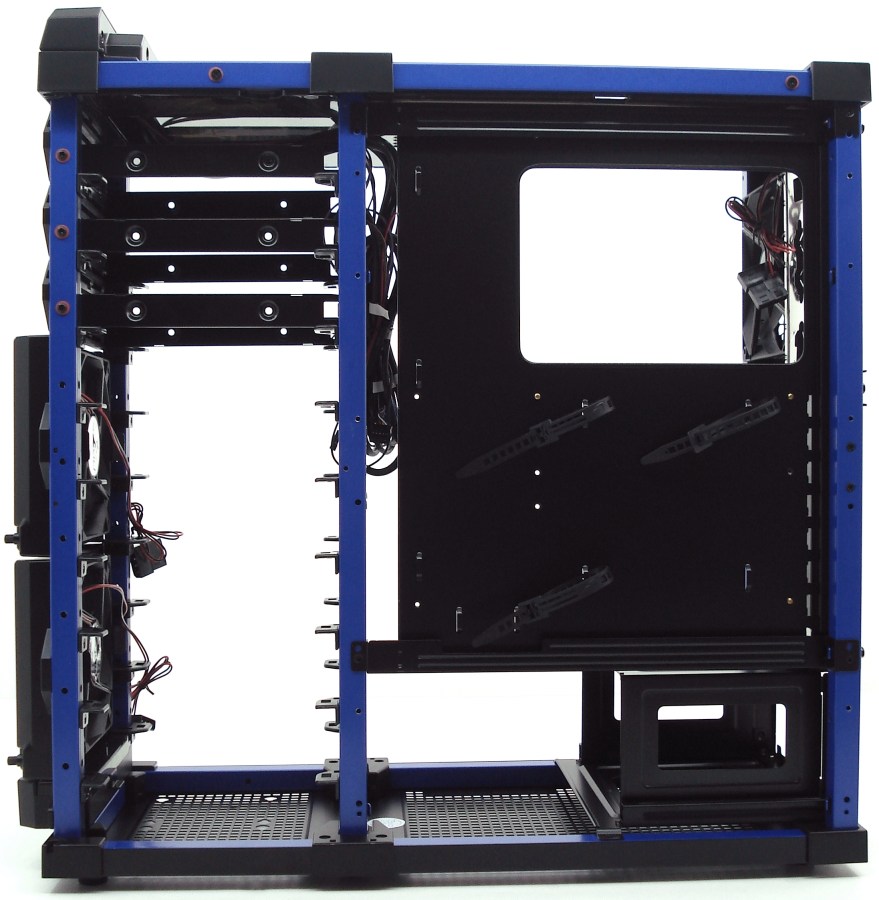

ANTEC LANBOY AIR. Vista Lateral Izquierda Interior I. Zona Gestión Cableado. Estructura «Esqueleto» II
Como ya hemos visto detalladamente todo el lateral por la izquierda, poco podemos añadir para aclarar la zona derecha. Si bien, la única diferencia viene de la mano de la chapa trasera que soporta la placa base, ésta desmontable y fijada sobre un doble raíl superior e inferior, montado en horizontal sobre los dos montantes verticales intermedio y trasero. Tal como hemos mencionado anteriormente, estos ejes que actúan también a modo de travesaño horizontal se pueden bajar en altura para colocar la chapa metálica en la parte inferior, dejando paso en la zona superior para el compartimento de la fuente de alimentación.

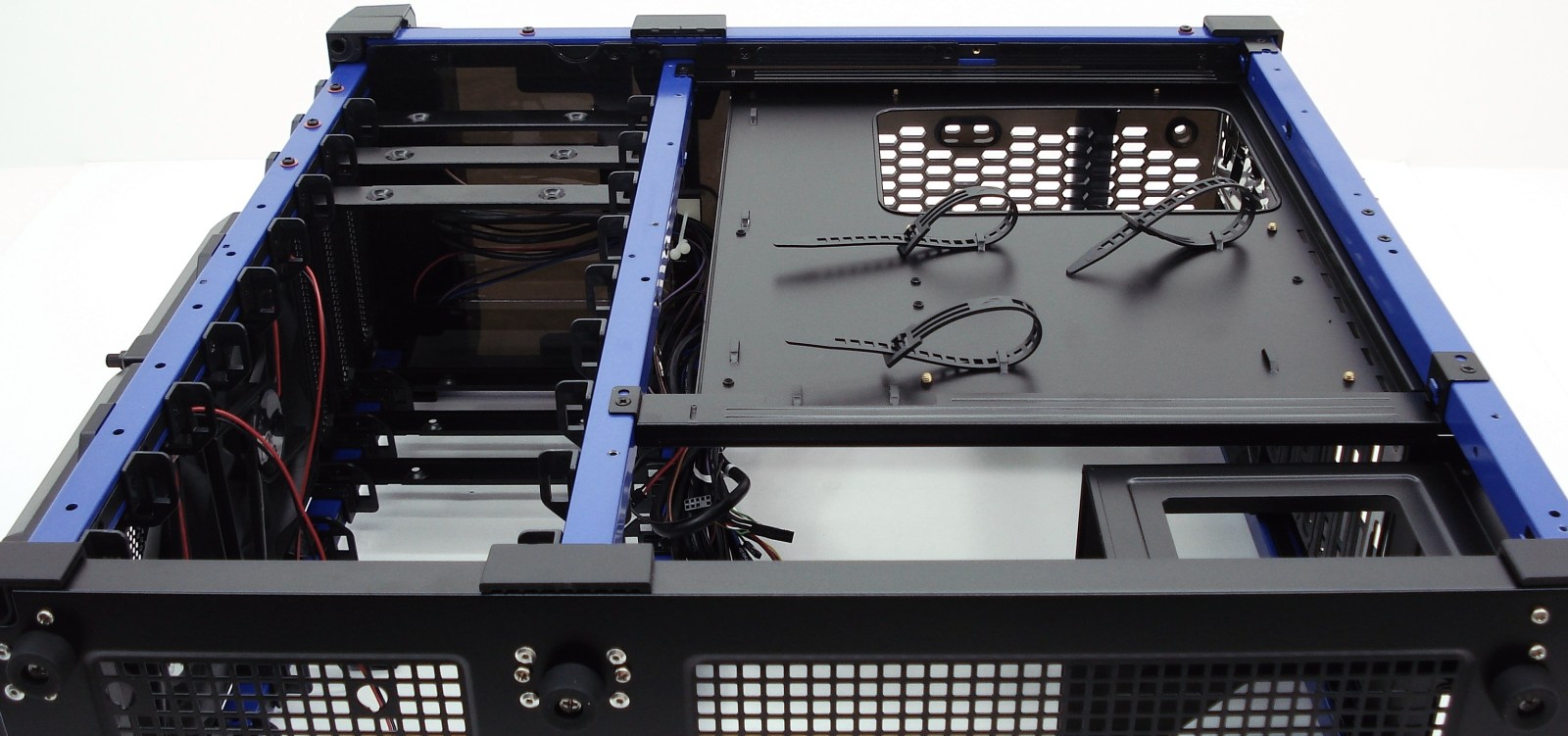

ANTEC LANBOY AIR. Vista Lateral Izquierda Interior I. Vista en Perspectiva

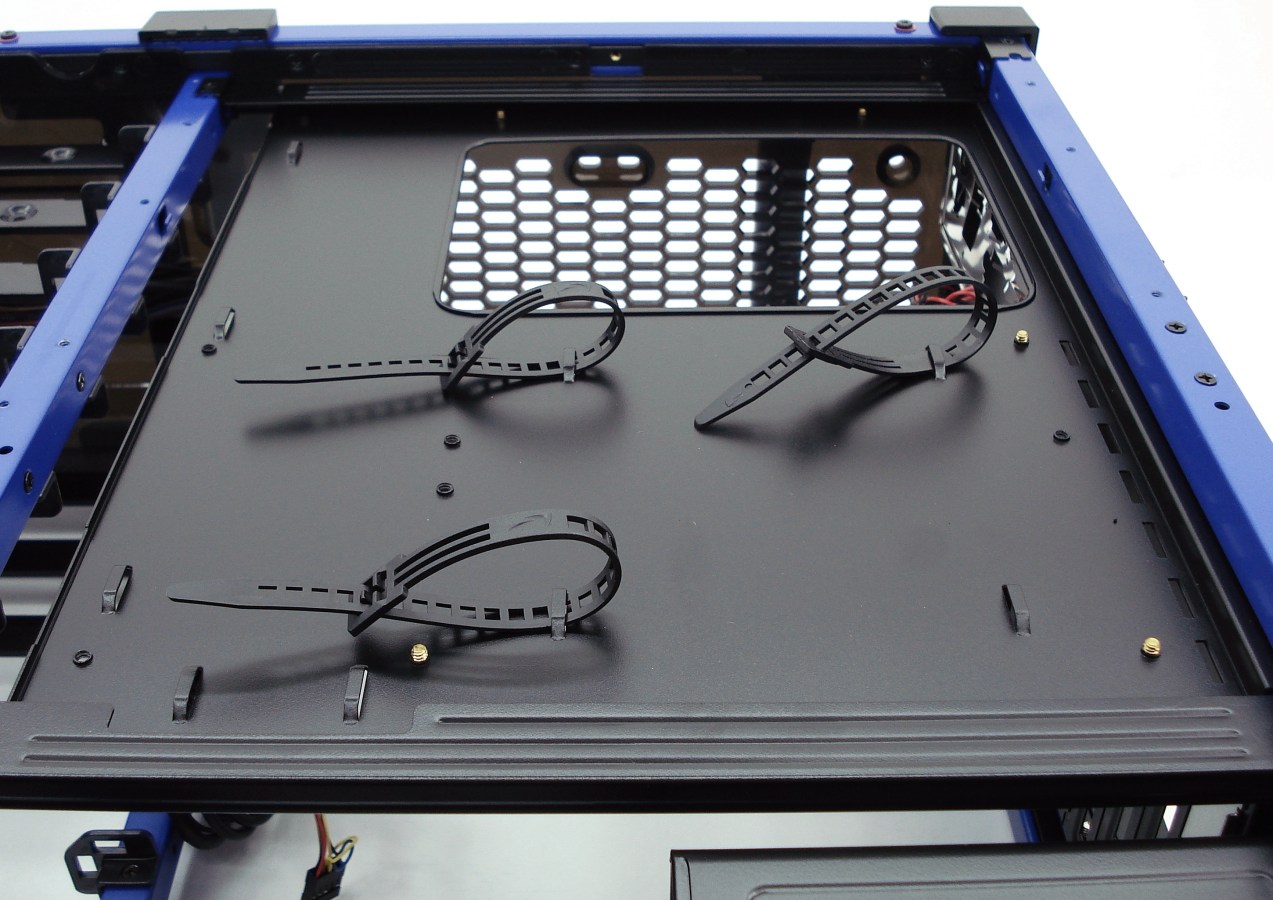

ANTEC LANBOY AIR. Detalle Zona Gestión del Cableado. Correeas
A pesar de obtener un sistema modular generalizado, se sigue conservando la gestión del cableado trasera, habilitando hasta 9 aros de paso para las correas. Tres correas son las que ya vienen preinstaladas, y junto con las cuatro adjuntas tendremos hasta 7 correas en total. Además, dispone de un gran hueco para poder montar/desmontar el disipador del procesador sobre la placa base, sin necesidad de desmontar ésta de la chapa soporte.
Al ser una semitorre totalmente abierta a la vista es muy aconsejable que el usuario tenga muy presente el ordenar correctamente todos los cables en su interior, para conseguir un aspecto más atractivo y ameno en su interior. Si somos ordenados, tendremos más facilidades a la hora de cambiar cualquier dispositivo o modulación.
Zona HDD II. Sistema AirMount

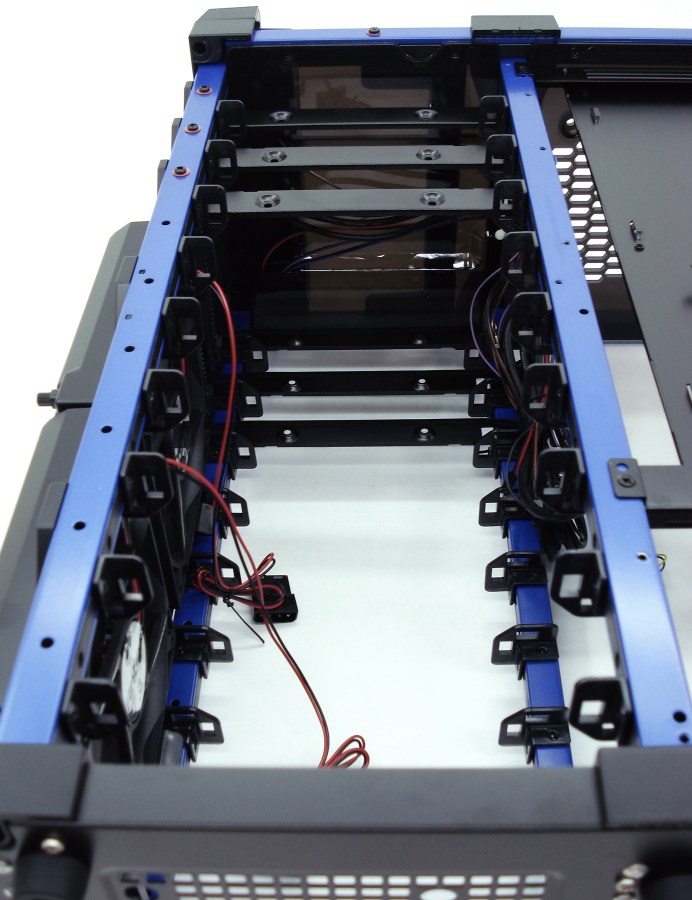

ANTEC LANBOY AIR. Detalle Sistema de montaje Tridireccional

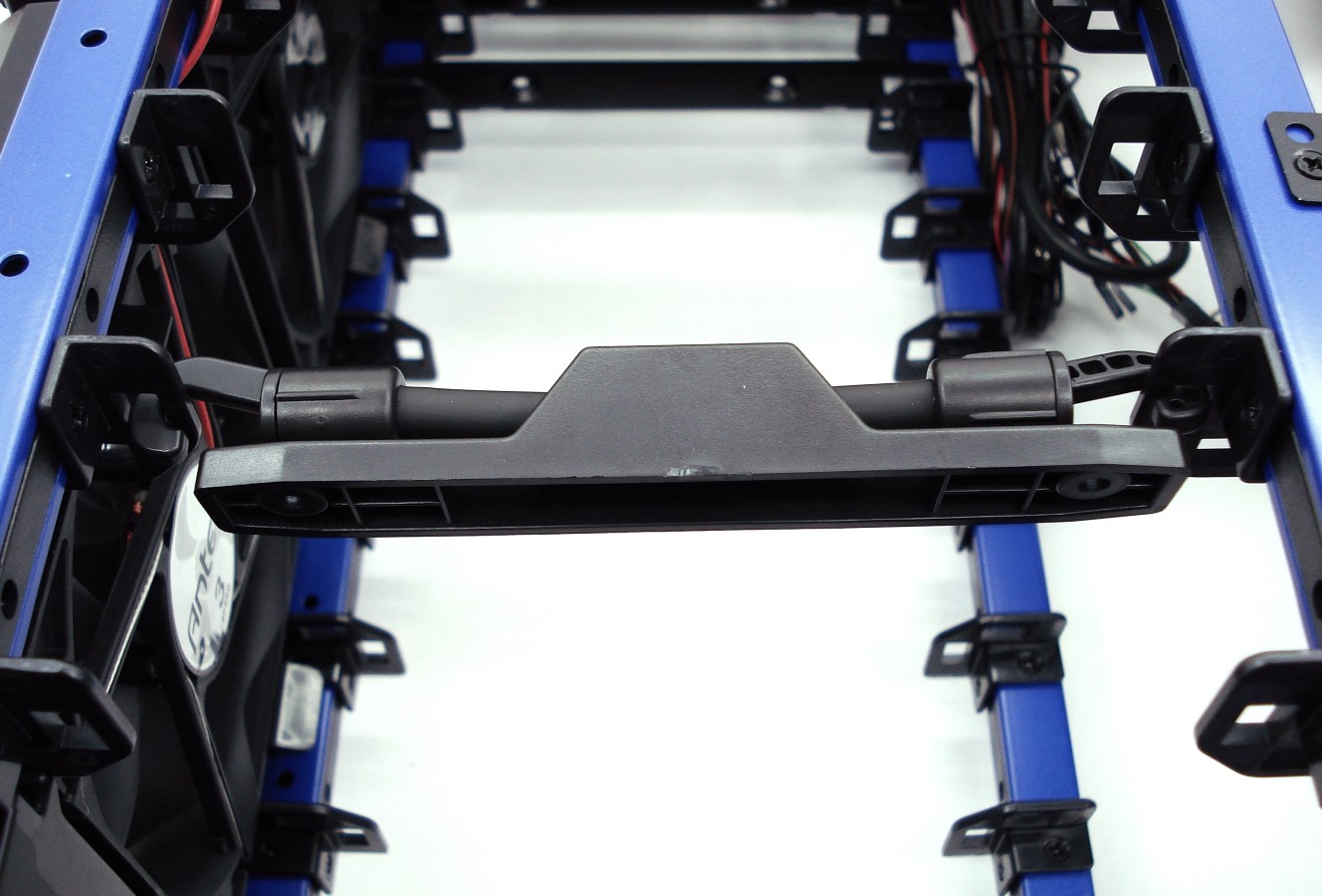

ANTEC LANBOY AIR. Detalle Doble Montante + Doble Soporte + Eje de Suspensión. Sistema AirMount de Antec
Aquí podemos comparar los 2 sistemas de fijación empleados para acoplar las unidades ópticas de 5.25″ y los dispositivos de almacenamiento de datos de 3.5″. El superior es una simple placa metálica con 2 perforaciones para pasar los tornillos, y que se puede montar a lo profundo o a lo ancho de la semitorre, atornillándose ambos extremos directamente a los montantes. En cambio, el sistema AirMount para los HDD se vale de hasta 4 elementos:
Sistema AirMount de Antec:
- Doble montante vertical (los perfiles metálicos pintados en azul). Un total de 4 montantes, los delanteros e intermedios.
- Aros soporte para dos direcciones de 90º, montados doblemente atornillados sobre cada montante. Un total de 9 alturas, 4 soportes en cada una de ellas (36 soportes).
- Tronco de goma con extremos de gancho, para suspensión y antivibración.
- Pieza soporte para unir el tronco a los dispositivos de almacenamiento de 3.5″.
El tronco de goma es de elevada flexibilidad y muy resistente. Se necesita de cierta presión para lograr el enganche. Además, la última pieza soporte de unión (punto 4) se puede girar 360º sobre el tronco de goma, y se puede desplazar a lo largo de dicho tronco en horizontal un par de centímetros aproximadamente.
Con este doble sistema se consigue el poder colocar los dispositivos a nuestro antojo, orientándolos de frente o atravesados, jugando incluso con las alturas.
