7. THERMALTAKE TOUGHPOWER GRAND 1050W. Detalles I. Acabado. Refrigeración Activa. Circuitería

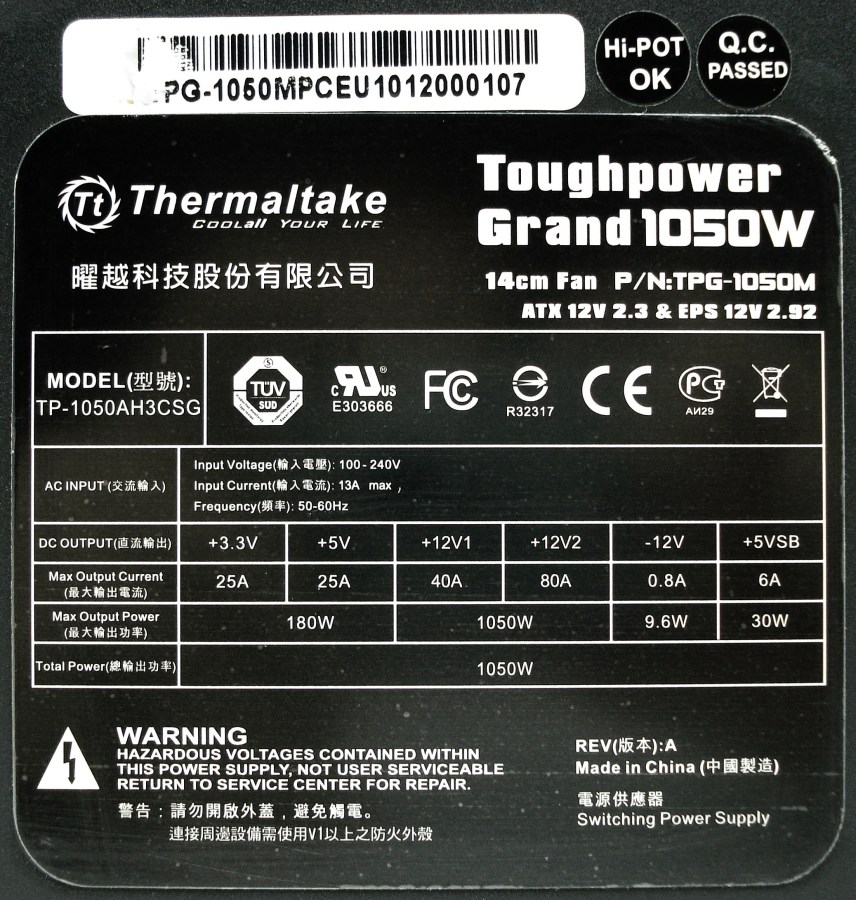

THERMALTAKE TOUGHPOWER GRAND 1050W. Detalle Pegatina Especificaciones Técnicas
La pegatina nos indica lo típico que suelen indicar este tipo de pegatinas, tensión, intensidad y potencia de salida, así como la tensión admitida de entrada y frecuencia.
La TPG-1050M está equipada con un detector automático de tensión de entrada, para permutar entre 100v y 240V, según sea el caso.
Lo siguiente destacable son sus 2 raíles de +12V. El primero con 40A y el segundo con nada menos que de 80A, capaz de redirigir hasta 960W a este único raíl (12V x 80A = 960W) Este dato es algo a tener muy presente para los usuarios que quieran montarse un equipo con 4 tarjetas gráficas de elevado consumo. Esta fuente admite algo más de 1050W y ha superado las pruebas referentes a elevada potencia «HI-POT OK» y de calidad «Q.C. PASSED». Su revisión es rev. A y fabricada en China.
Su acabado en general es prácticamente perfecto, al menos en todo su exterior. Tal como vamos viendo, los materiales están perfectamente ensamblados, encajan francamente bien, siendo imposible encontrar cualquier defecto de fabricación en el ensamble.

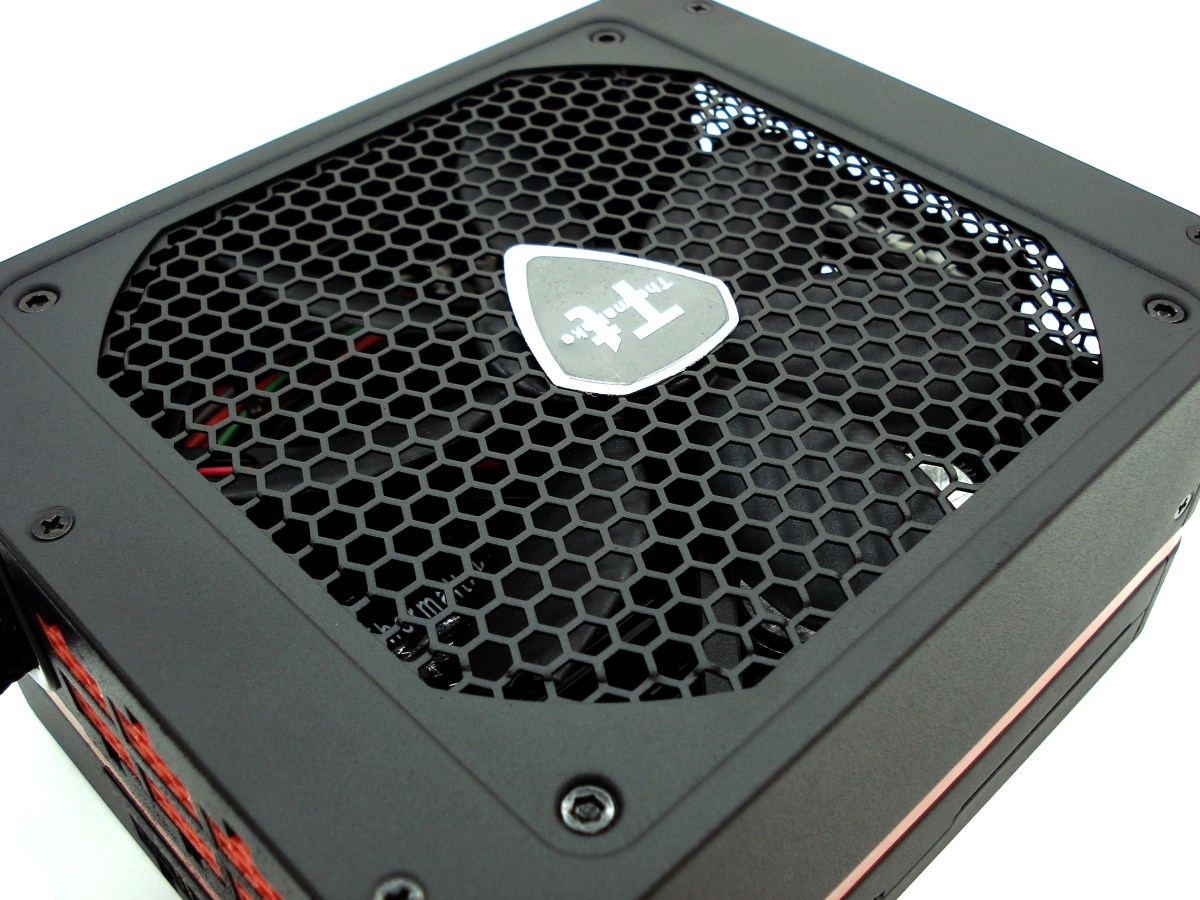

THERMALTAKE TOUGHPOWER GRAND 1050W. Detalle Rejilla Ventilación de Entrada + Ventilador
El sistema de refrigeración elegido por Thermaltake reúne las siguientes características, a saber:
- Aprovechamiento máximo en las rejillas de entrada y salida para permitir gran flujo de aire.
- Ventilador especial de 14 cm con diseño de aspas en forma de flor, para mayor flujo de aire, con cojinete de doble bola para su rotor, permitiendo la mínima sonoridad posible, alargando su durabilidad.
- Sistema «FanDelayCool» de Thermaltake de permanencia en activo del ventilador durante 15-30 segundos, después de apagar la fuente, para optimizar la refrigeración.
- Sistema de regulación automática por PWM para acelerar o decelera el ventilador según sea necesario.
- Disipadores de aluminio pintados en negro de gran espacio volumétrico para disipar correctamente los transistores de la circuitería.
- Elementos electrónicos estratégicamente colocados en el interior para permitir mejor paso de flujo de aire.
Su circuitería interna está equipada con varios componentes electrónicos para conseguir mayor estabilidad y eficiencia, manteniendo la temperatura a raya por las pérdidas de energía:
- PFC Activo.
- Doble raíl de +12V.
- Condensadores electrolíticos 100% sólidos japoneses, que soportan 105 ° C (221oF): proporcionan el mejor rendimiento y fiabilidad en el entorno de operaciones más exigentes.
- Equipada con doble circuito de conmutación: ofrece baja pérdida de potencia y alta fiabilidad.
- Conversor CC a CC que proporciona la más alta eficiencia, el rendimiento más estable, y la regulación perfecta.
- Diseño de placa base con tecnología 3 OZ (triple capa de cobre), que reduce la generación de calor y permite una mayor eficiencia.
- Conmutación automática de los circuitos de entrada universal de CA de 90-264V.

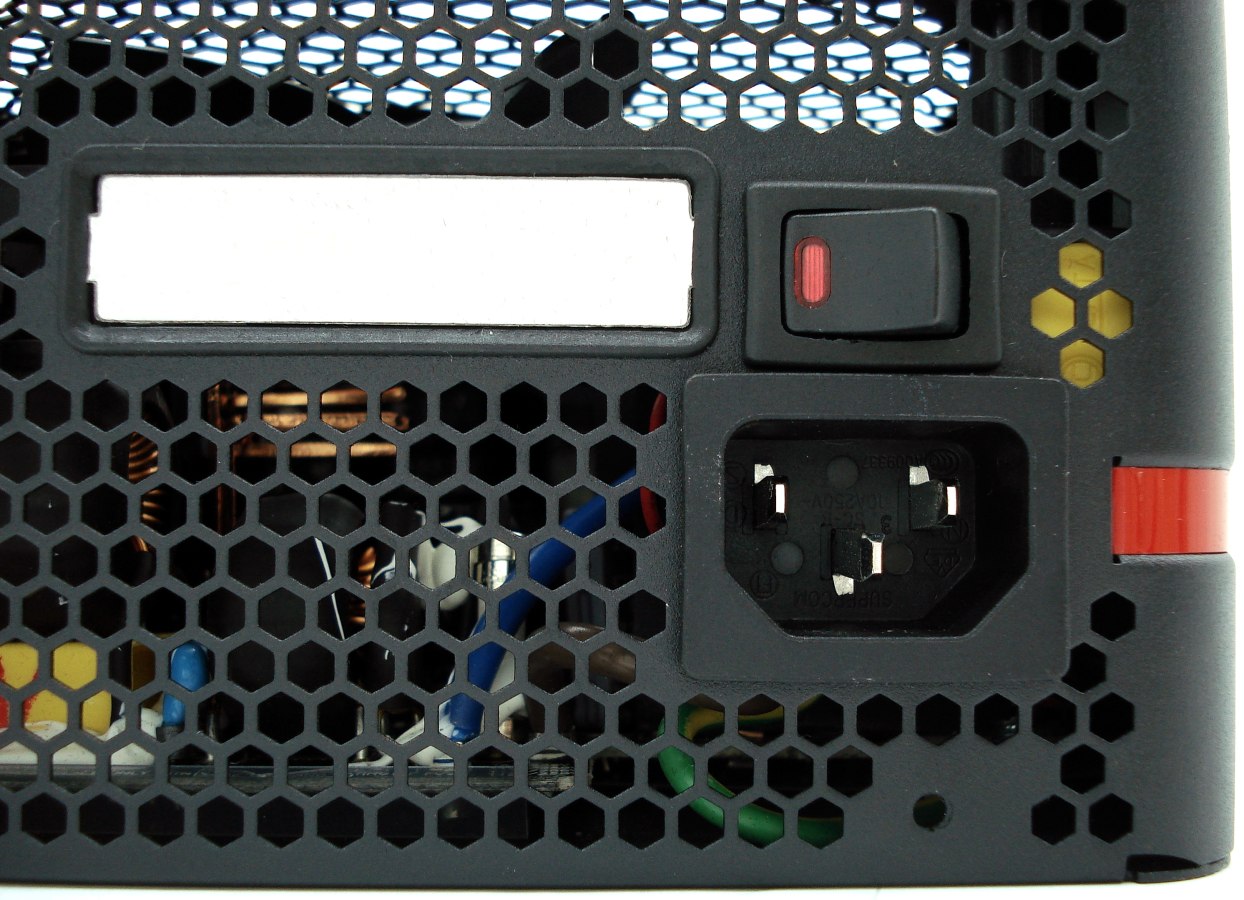

THERMALTAKE TOUGHPOWER GRAND 1050W. Detalle Rejilla Ventilación de Salida. Interruptor y Conector de Entrada CA

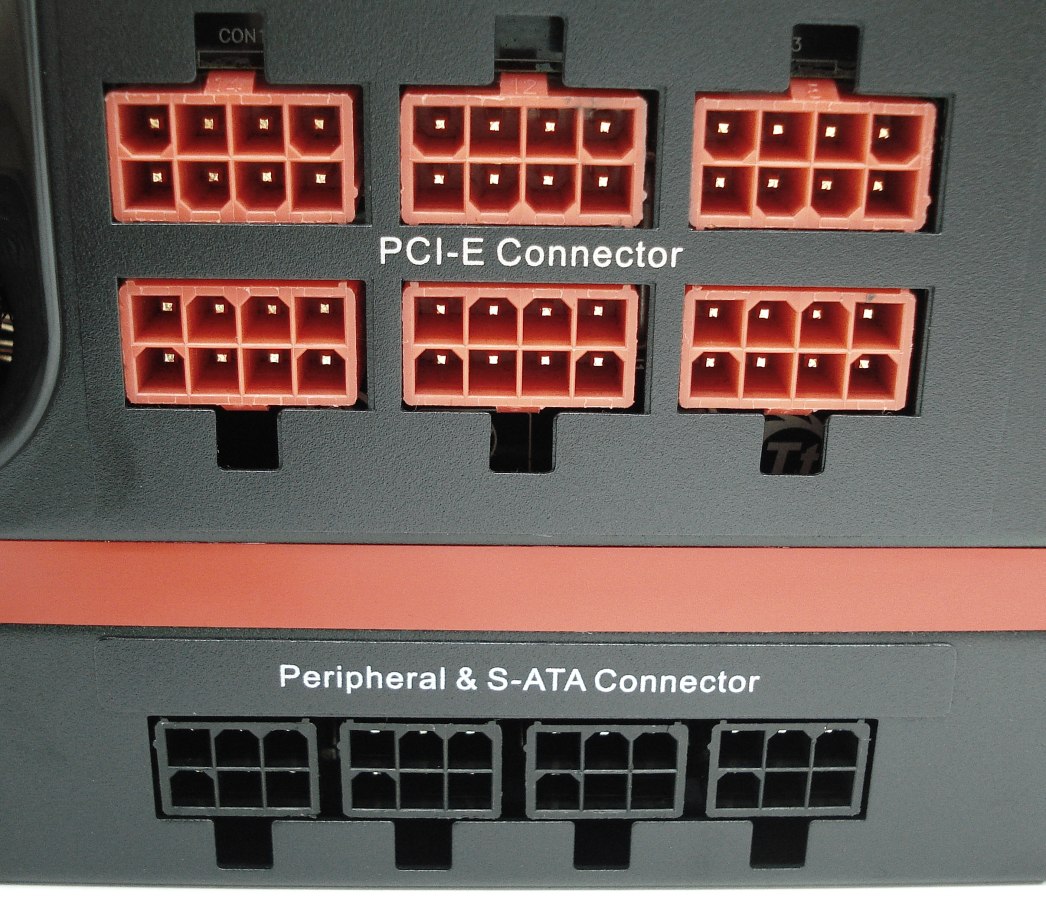

THERMALTAKE TOUGHPOWER GRAND 1050W. Detalle Panel Delantero de Conexiones Modular
En estas dos fotografías superiores tenemos el conector de corriente alterna de entrada y todos los conectores de salida de corriente continua del panel delantero de conexiones. Todos los conectores son de calidad y se conectan firmemente. Tanto el interruptor como el conector de entrada están muy bien colocados y firmes. Además, el panel delantero está muy bien ordenado, fácil de conectar e identificar, mediante colores (rojo y negro) y nombres («PCI-E Connector» y «Peripheral & S-ATA Connector»). Con este orden el usuario es imposible que se equivoque. Además, todos los conectores son incompatibles si se conectan a la inversa, por accidente.

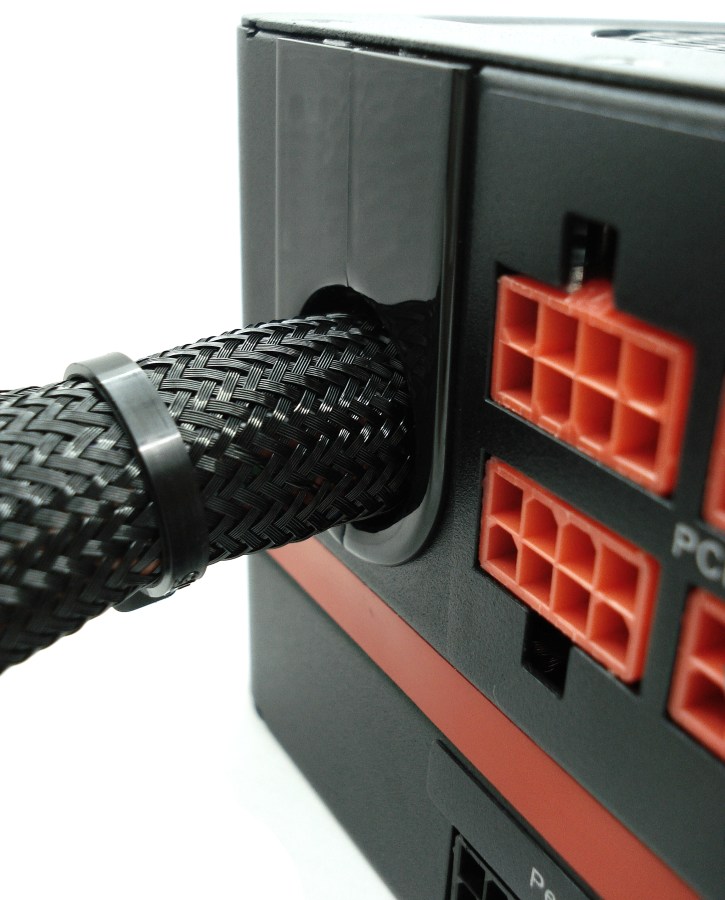

THERMALTAKE TOUGHPOWER GRAND 1050W. Detalle Refuerzo Salida Cableado Nativo
Nos encontramos ante la mejor solución de protección del cableado nativo de salida, a través de la delantera. Con un cierre doble de plástico ABS muy bien logrado, se permite el paso y fijación del cableado enmallado y abrazado tanto por dentro como por fuera por varias bridas de apriete.

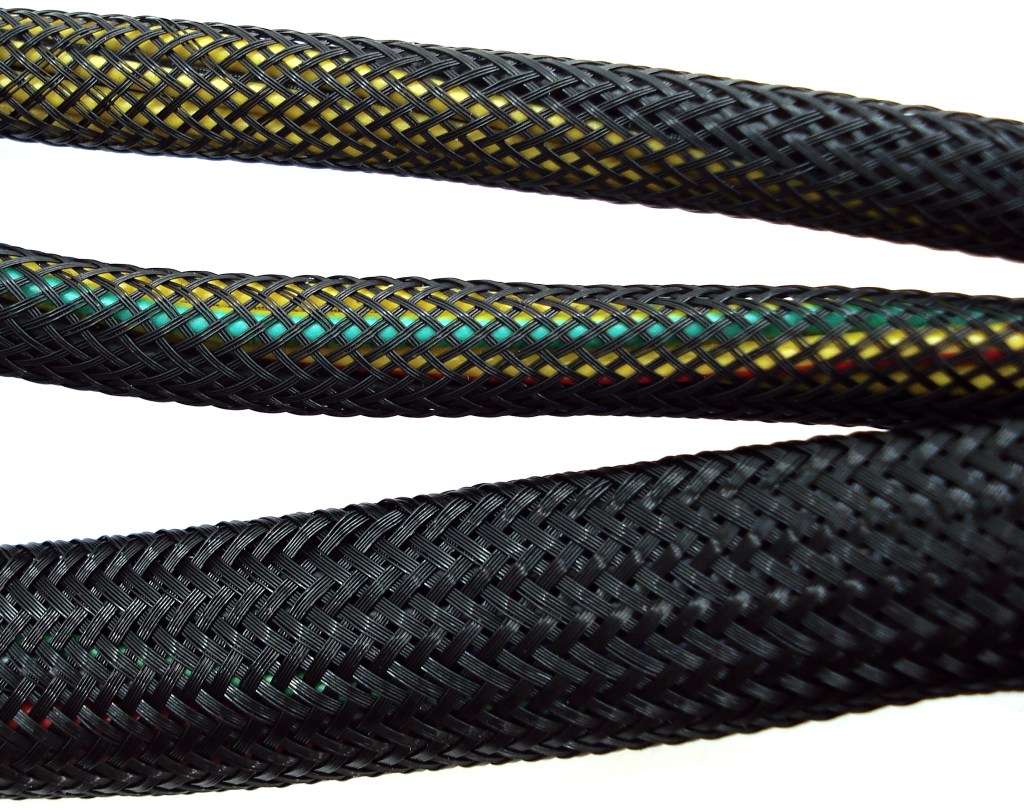

THERMALTAKE TOUGHPOWER GRAND 1050W. Detalle Enmallado de Protección
El enmallado es de calidad y abundante, protegiendo al máximo el cableado nativo. Se emplean 3 tipos de enmallado para todos los cableados, tanto nativos como modulares, todos densos y de gran calidad, protegiendo hasta las puntas.
Veamos el cableado nativo y modular con mayor detalle…
