8. THERMALTAKE TOUGHPOWER GRAND 1050W. Detalles II. Cableado Nativo y Modular. Conectividad

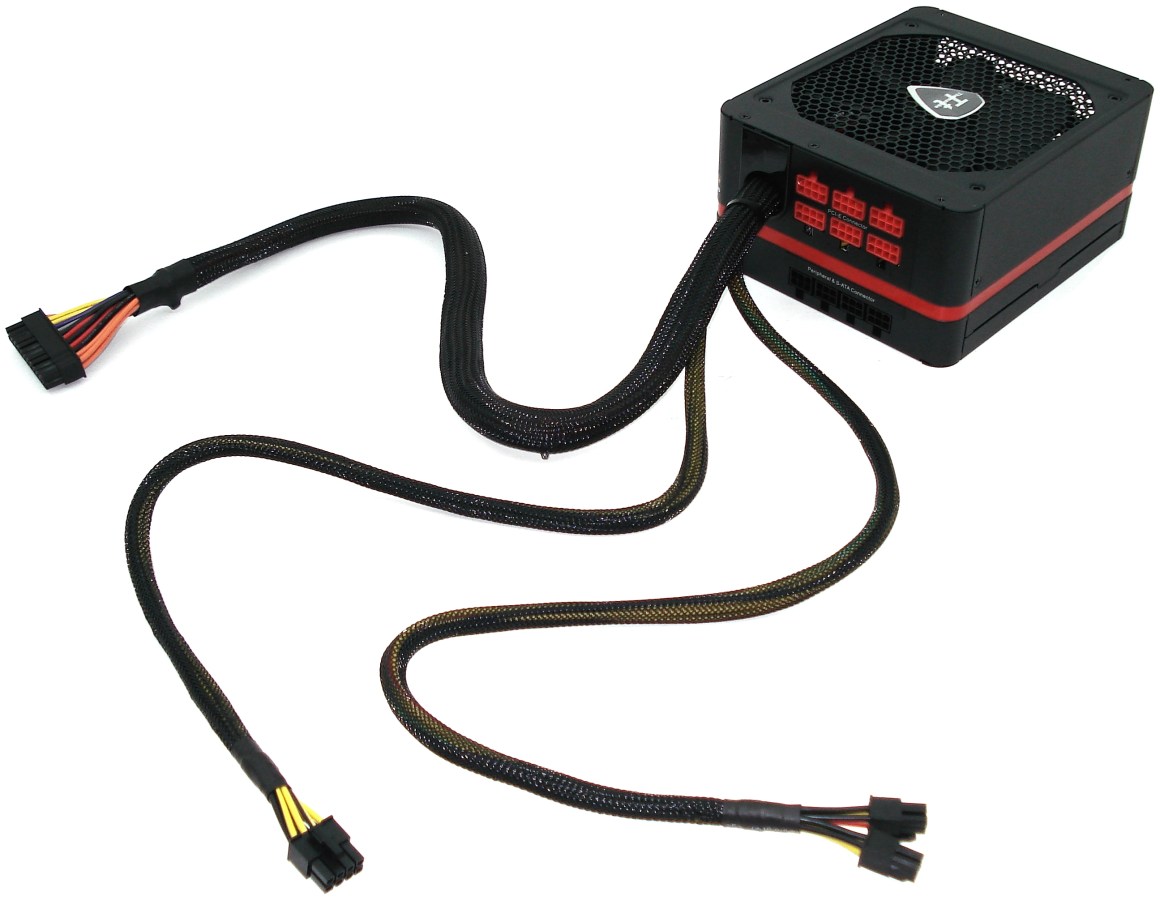

THERMALTAKE TOUGHPOWER GRAND 1050W. Fotografía en «Modo Medusa I». Despliegue del Cableado Nativo

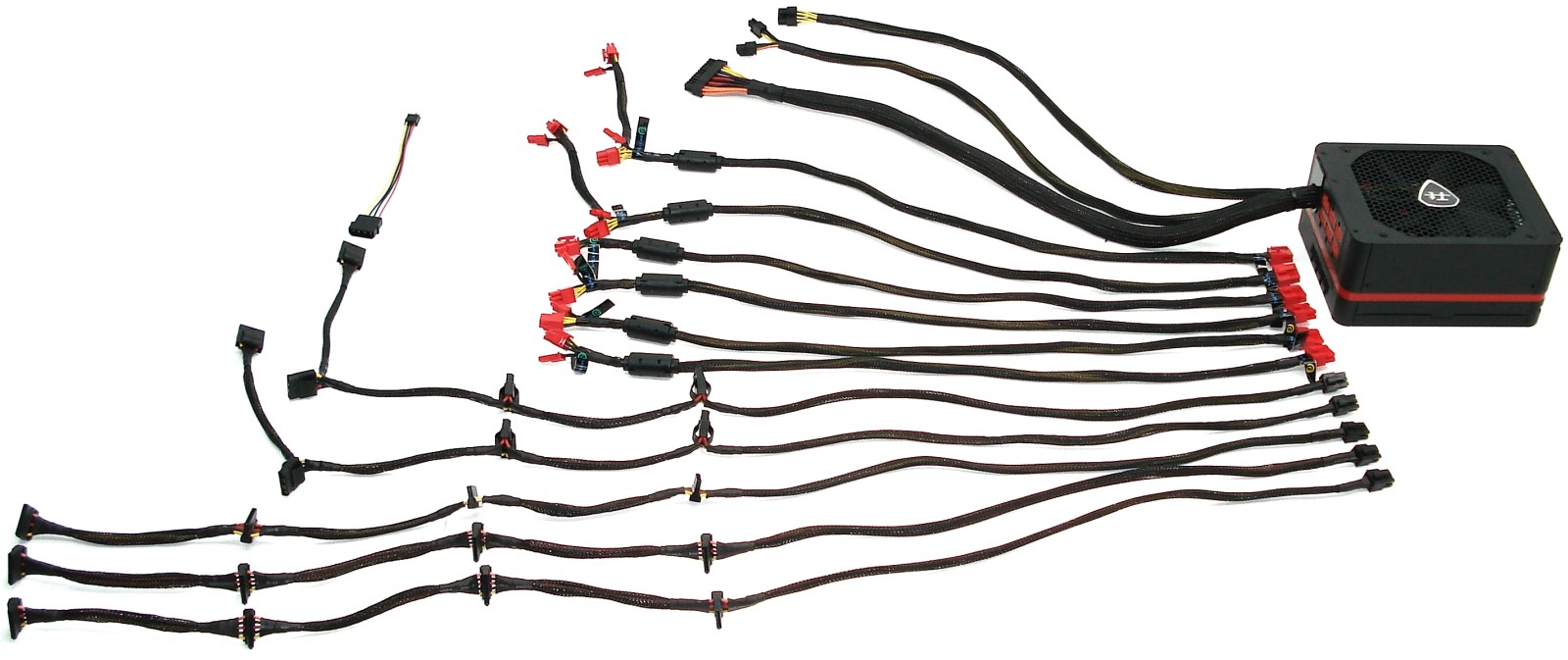

THERMALTAKE TOUGHPOWER GRAND 1050W. Fotografía Lateral en «Modo Medusa III». Despliegue del Cableado Nativo y Modular II

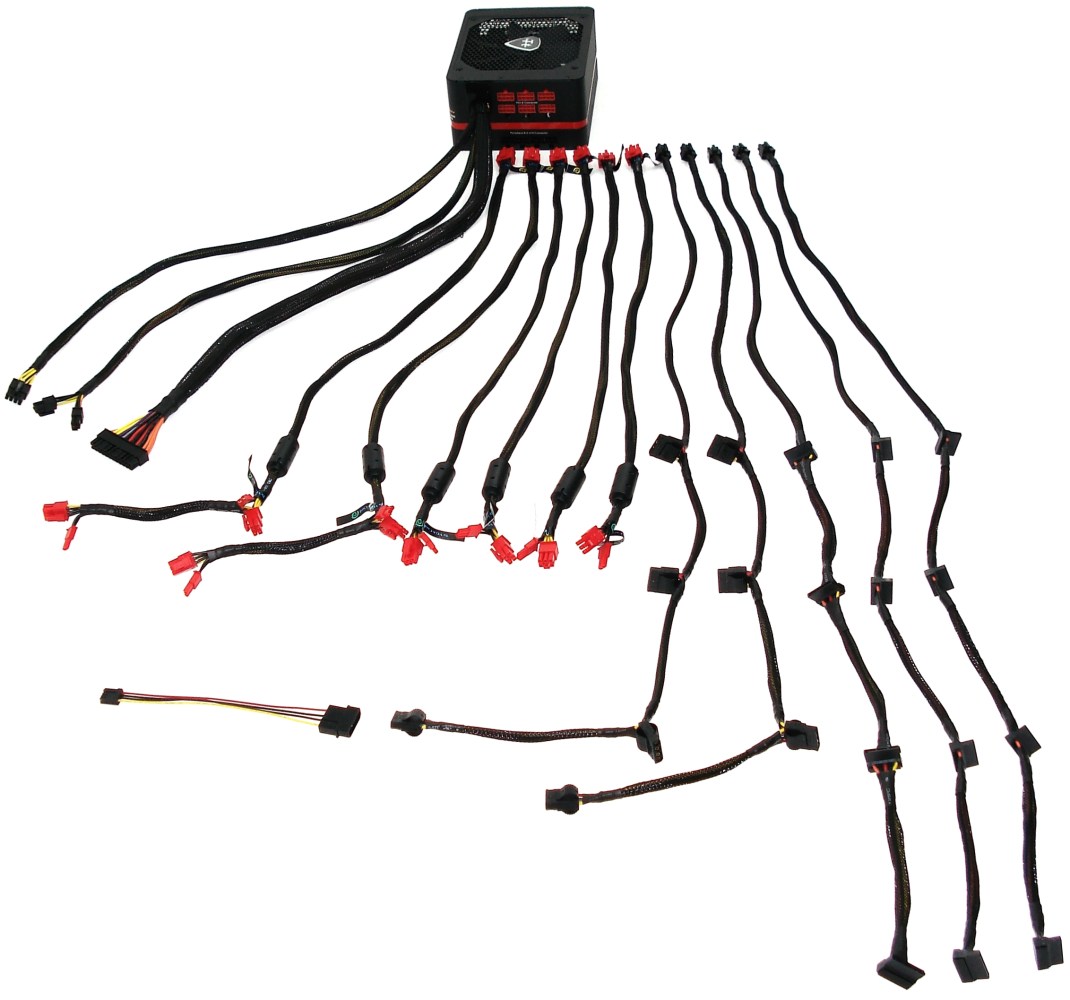

THERMALTAKE TOUGHPOWER GRAND 1050W. Fotografía Frontal en «Modo Medusa II». Despliegue del Cableado Nativo y Modular I
El cableado nativo y modular que posee la TPG-1050M de 1050W es la siguiente, con un total de hasta 14 tiras (de izquierda a derecha):
- Cableado nativo con conector para CPU de 4 + 4 pines. Longitud de 65 cm.
- Cableado nativo con conector para CPU de 8 pines. Longitud de 65 cm.
- Cableado nativo con conector para placa base de 20 + 4 pines. Longitud de 65 cm.
- Cableado modular con condensador, con conector para PCI-E de 6 + 2 pines + conector para PCI-E de 6 + 2 pines. Longitud de 65 + 15 cm.
- Cableado modular con condensador, con conector para PCI-E de 6 + 2 pines + conector para PCI-E de 6 + 2 pines. Longitud de 65 + 15 cm.
- Cableado modular con condensador, con conector para PCI-E de 6 + 2 pines. Longitud de 65 cm.
- Cableado modular con condensador, con conector para PCI-E de 6 + 2 pines. Longitud de 65 cm.
- Cableado modular con condensador, con conector para PCI-E de 6 + 2 pines. Longitud de 65 cm.
- Cableado modular con condensador, con conector para PCI-E de 6 + 2 pines. Longitud de 65 cm.
- Cableado modular con 4 conectores para periféricos de molex de 4 pines. Longitud de 55 + 15 + 15 + 15 cm (Adaptador de molex de 4 pines a molex FDD. Longitud de 15 cm).
- Cableado modular con 4 conectores para periféricos de molex de 4 pines. Longitud de 55 + 15 + 15 + 15 cm.
- Cableado modular con 4 conectores SATA. Longitud de 55 + 15 + 15 + 15 cm.
- Cableado modular con 4 conectores SATA. Longitud de 55 + 15 + 15 + 15 cm.
- Cableado modular con 4 conectores SATA. Longitud de 55 + 15 + 15 + 15 cm.
Como podéis apreciar, la TPG-1050M es una de las fuentes mejor equipadas de cableado modular del mercado, con un sin fin de conexiones para todo tipo de dispositivos. Este modelo tiene el mismo número de cableados y conectores que el modelo TPG-1200M de 1200W, perteneciente a la misma Serie.

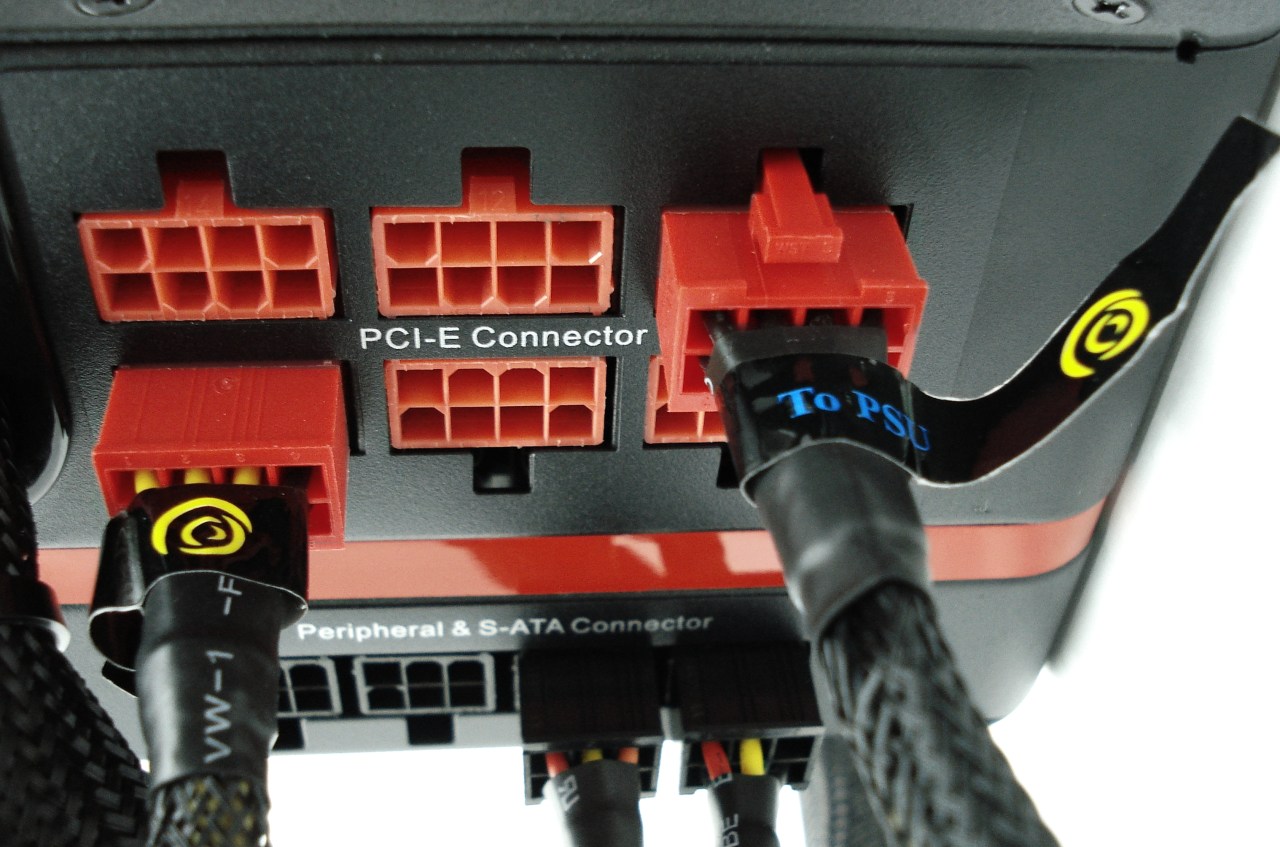

THERMALTAKE TOUGHPOWER GRAND 1050W. Detalle Conectividad Panel Frontal
Este es un ejemplo de cómo quedan conectados los molex macho de los cableados a los conectores hembra del panel delantero de conexiones. Este diseño sigue las pautas de los molex estándar para PCIe, pero incompatible con ellos (los cableados con conectores rojos no se pueden conectar a la inversa).
Cabe señalar el buen hacer de Thermaltake al ser tan detallista en la colocación de los clips de anclaje de cada molex, para facilitar el acceso a los mismos de la forma más cómoda posible. La primera fila de los molex rojos del panel delantero, están orientados con los clips hacia arriba, y la fila inferior hacia abajo, al igual que los molex de color negro, separados de los rojos en altura para poder acceder sin problemas con los dedos.
Absolutamente todo en este modelo ha sido estudiado, y para nosotros todo está perfecto, como a nosotros nos gusta.

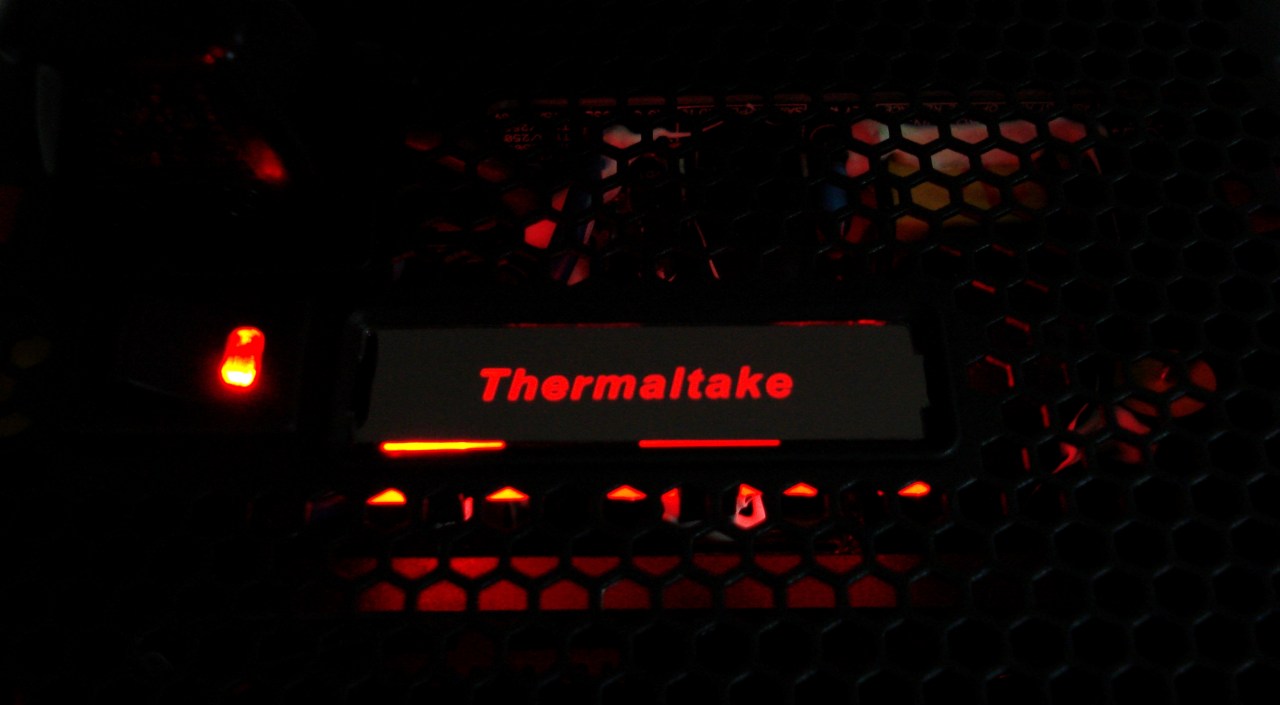

THERMALTAKE TOUGHPOWER GRAND 1050W. Detalle Iluminación Roja Trasera
Ahora falta ver el detalle típico modding que acerca más a este modelo al entorno gamer, con un motivo llamativo en la parte trasera, con esa iluminación en vivo rojo con el nombre de la marca del fabricante. Todo un detalle por parte de Thermaltake.
Como comentario particular, a ver cuándo los ingenieros en general se las ingenian para diseñar una fuente totalmente iluminada por dentro con LEDs, con la opción de encenderse/apagarse, para que desde fuera se pueda contemplar toda la circuitería interna, a través de alguna especie de ventana lateral o doble lateral en esquina. Es una lástima que toda esta electrónica permanezca tan oculta a la vista. Desgraciadamente las fuentes de alimentación siempre han sido las que más ocultan su circuitería electrónica y en definitiva su poderío, lo cual es una lástima, ya que nos obliga a desmontarlas para ver todo lo que traen.
Pasemos ahora a mostraros algunas pruebas de estabilidad y rendimiento de este modelo…
