9. THERMALTAKE TOUGHPOWER GRAND 1050W. Test de Tensiones I. Téster Thermaltake Dr. Power II
Entorno de pruebas
Para realizar nuestras pruebas hemos optado de nuevo por usar un téster, esta vez del propio fabricante de la fuente, así como un polímetro. Hemos hecho pruebas de toma de datos sobre 3 niveles de carga en cada una de las tensiones de salida de Corriente Continua (CC), además de la tensión de «Stand By» de +5VSB, así como la tensión de -12V y el tiempo de arranque (PG). Este es el entorno de pruebas…
- Torre: Antec Dark Feed DF-85. (Fuente de alimentación montada en la parte inferior) (ya analizada en islaBit aquí)
- Fuente de alimentación: THERMALTAKE TOUGHPOWER GRAND 1050w (TPG-1050M), 80Plus Gold (estando de análisis en islaBit)
- Placa Base: Gigabyte GA-890GPA-UD3H (ya analizada en islaBit aquí)
- Procesador: AMD Phenom II x3 730 Black Edition, 2800MHz
- Disipador CPU: Noctua NH-C14 (ya analizado en islaBit aquí)
- Memoria RAM: Mushkin Redline 996997 DDR3, 2×4GB CL9 a 1.65V (ya analizada en islaBit aquí)
- Tarjeta Gráfica: Zotac Nvidia Geforce 9800 GTX+, 512MB
- Disipador Tarjeta Gráfica: Prolimatech MK-13 (ya analizado en islabit aquí)
- Tarjeta de Sonido: Creative X-Fi Fatal1ty Champions Series con Rack
- Tarjeta de TV Dual Hauppauge PCI Nova T-500
- Grabadora DVD: Sony SATA
- Panel de controlador de revoluciones: Aerocool Touch-1000 (ya analizado en islabit aquí)
- Disco duro 1: Western Digital SATAII, 1TB
- Disco duro 2: Western Digital SATAII, 1TB
- Disco duro 3: Western Digital SATAII, 1TB
- Disco duro 4: Western Digital SATAII, 500GB
- Disco duro 5: Western Digital SATAII, 500GB
- Nº de Ventiladores totales de 12-14cm: 11

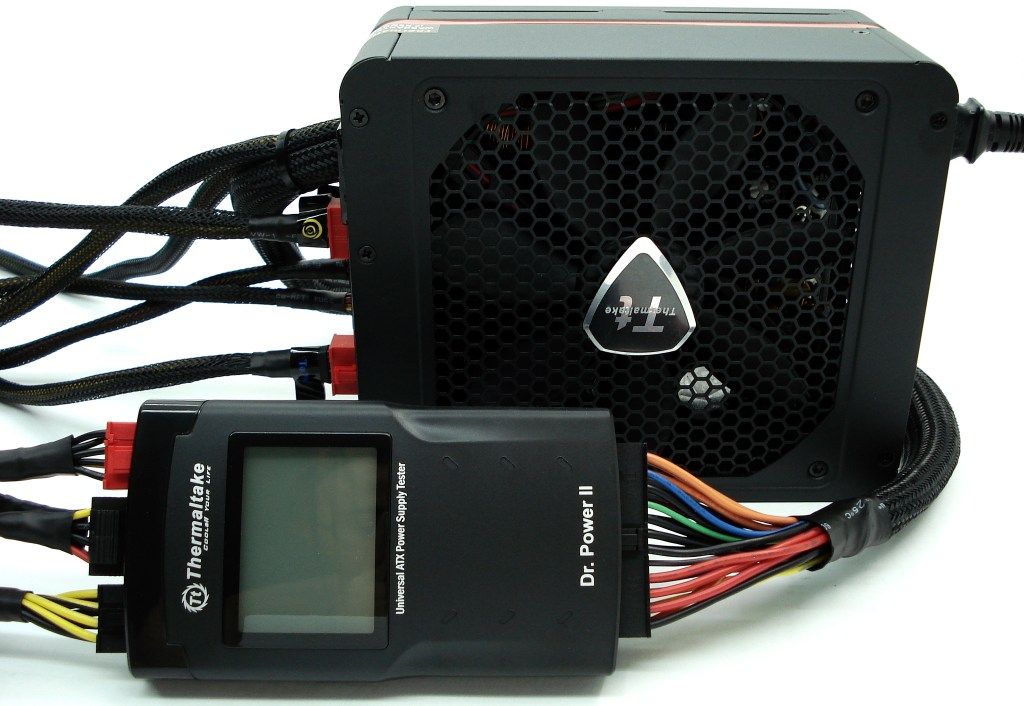

THERMALTAKE TOUGHPOWER GRAND 1050W. Fuente al Téster Thermaltake Dr. Power II
Prueba en carga baja, fuente de alimentación conectada directamente al téster. Las tensiones de salida son las que se muestran en la pantalla del téster, con todas las mediciones de tensión más que correctas. Veamos qué nos indica la pantalla del Téster Dr. Power II.

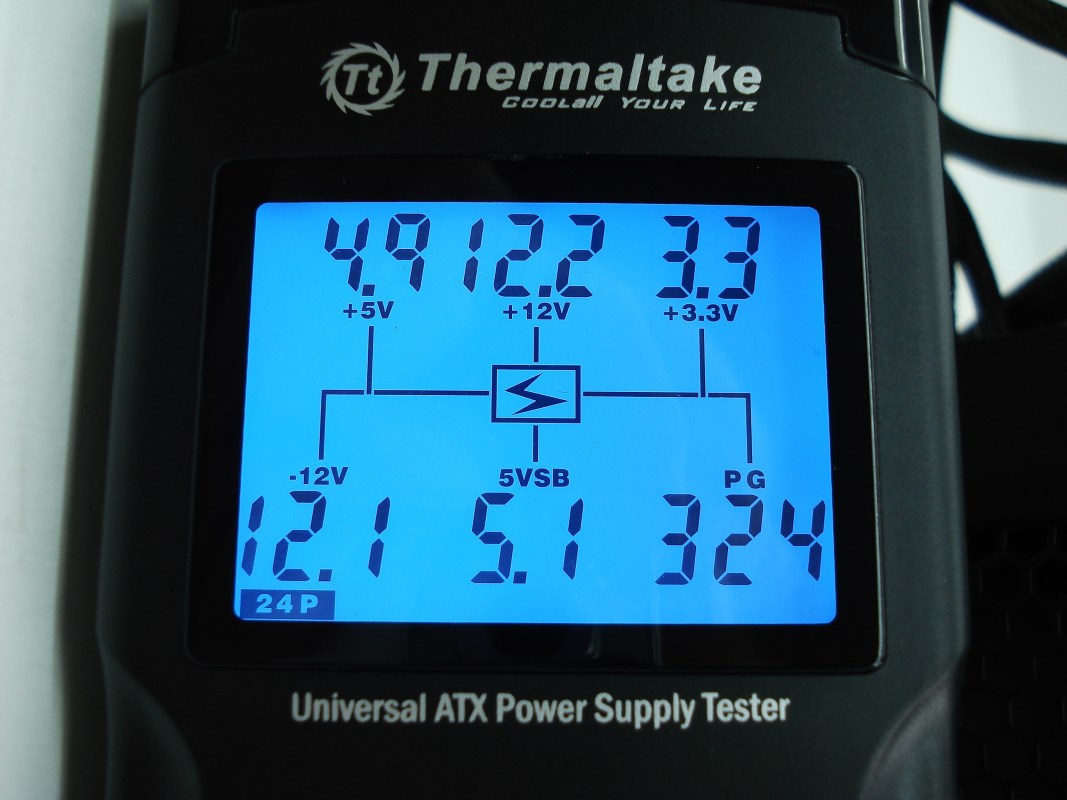

THERMALTAKE TOUGHPOWER GRAND 1050W. Téster Thermaltake Dr. Power II. Organigrama General de Tensiones 24 Pines

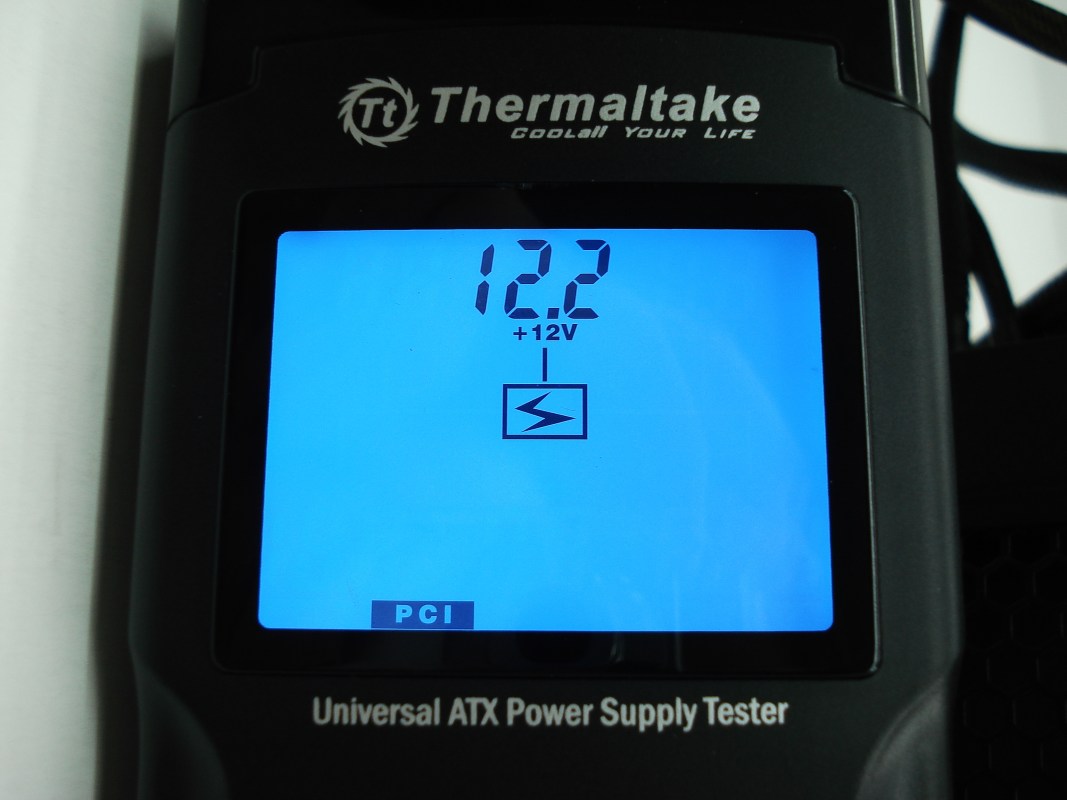

THERMALTAKE TOUGHPOWER GRAND 1050W. Téster Thermaltake Dr. Power II. Prueba Tensión PCIe

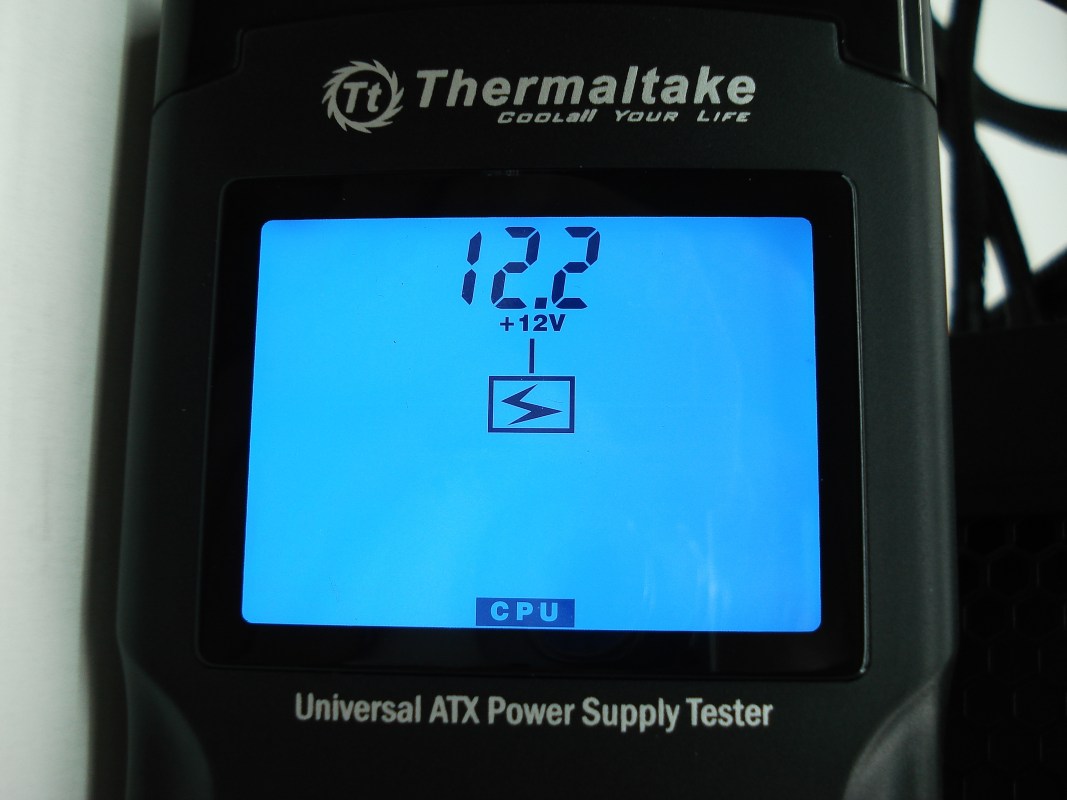

THERMALTAKE TOUGHPOWER GRAND 1050W. Téster Thermaltake Dr. Power II. Prueba Tensión CPU 4+4 Pines

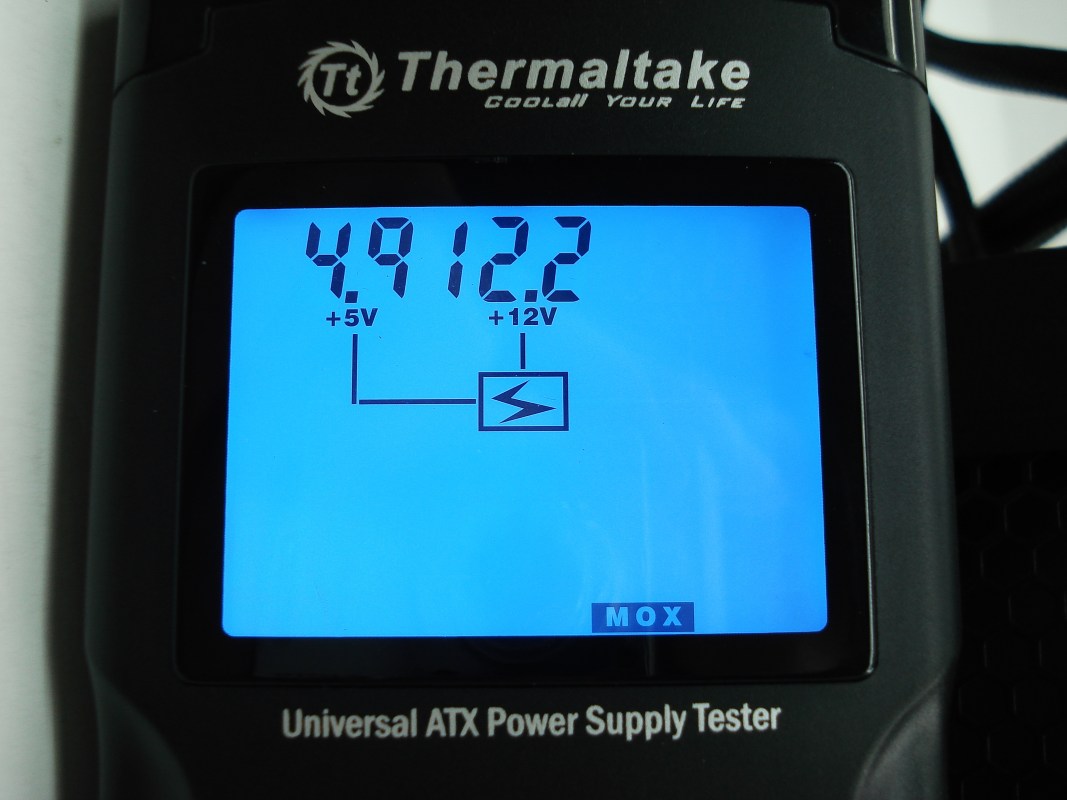

THERMALTAKE TOUGHPOWER GRAND 1050W. Téster Thermaltake Dr. Power II. Prueba Tensiones Molex 4 Pines

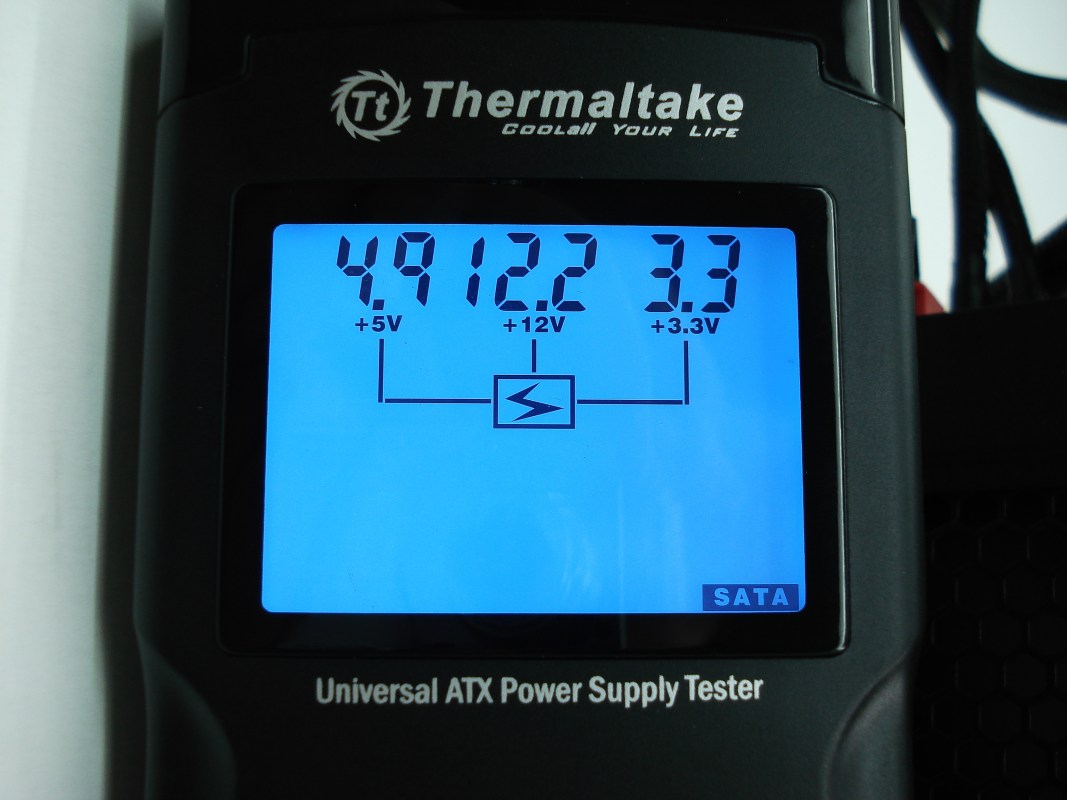

THERMALTAKE TOUGHPOWER GRAND 1050W. Téster Thermaltake Dr. Power II. Prueba Tensiones SATA
Gracias al téster Dr. Power II de Thermaltake, es muy sencillo obtener las tensiones de la fuente sin consumir carga. La medición de las tensiones de +12V se sitúa con 12.2V, algo subido con +0.2V más de la referencia. Generalmente suele ocurrir esto cuando testeamos las fuentes «peladas», siendo habitual estabilizarse con mayor precisión a los 12V cuando conectamos todos los dispositivos a ella. El resto de tensiones son bastante clavadas a las de sus referencias. No obstante, la tensión de +5V está 0.1V por debajo de la tensión de referencia. Aunque las tensiones obtenidas son más que aceptables y correctas, cuanto más se claven a las de referencia mejor que mejor.
De momento hemos tenido un primer buen contacto. Veamos qué ocurre si empezamos a aplicar cargas medias y altas con nuestro entorno de pruebas. Para ello se resuelve con una triple toma de datos de cada tensión por cada nivel de carga con el polímetro…
