11. GIGABYTE GA-Z68X-UD4-B3. Detalles VI. Chips Integrados II. Award Dual BIOS

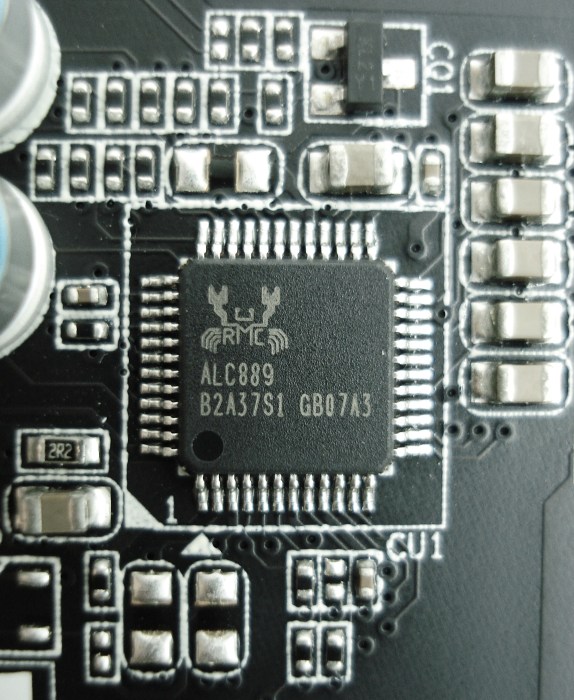

GIGABYTE GA-Z68X-UD4-B3. Detalle Chip Realtek ALC889
Este chip de Realtek se encarga del apartado global de audio de la placa base. Gracias a él, tenemos la posibilidad de montar un sistema multicanal de 7.1 canales de audio, además de poder disfrutar de sonido de alta definición, con soporte Dolby Home Theater.
Estamos esperanzados en que los fabricantes empiecen a dotar de otras soluciones de mayor calidad en el apartado de audio, aunque es evidente que con lo que ofrecen ahora es más que suficiente para la gran mayoría de usuarios.

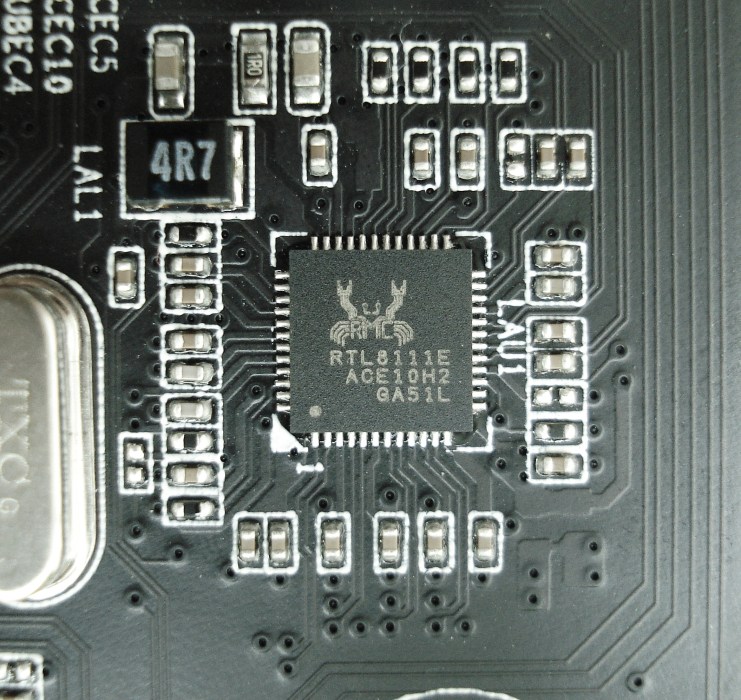

GIGABYTE GA-Z68X-UD4-B3. Detalle Chip Realtek RTL8111E
Este otro pequeño chip de Realtek, se encarga de controlar la conectividad por red a través del puerto LAN RJ45 trasero, con velocidades de 10, 100 o hasta 1000 Mbps.

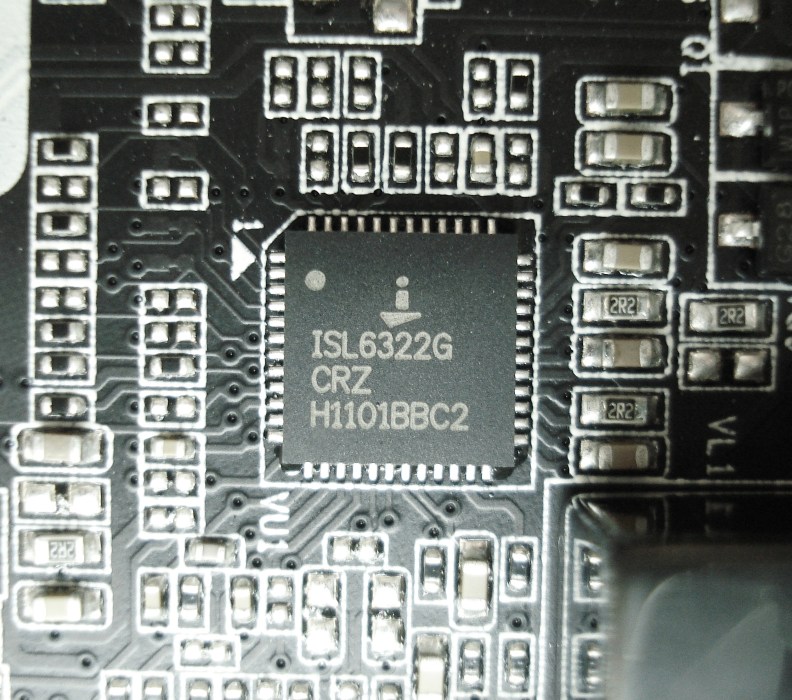

GIGABYTE GA-Z68X-UD4-B3.Detalle Chip Intersil ISL6322G
Este chip se encarga de controlar de forma interna la conversión de 2 a 1 fases, ajustando la energía eficientemente para mayor concordancia con la demanda de la CPU. Este chip trabaja en conjunto con el chip ITE IT8275E para un control dual en la carga para la CPU.

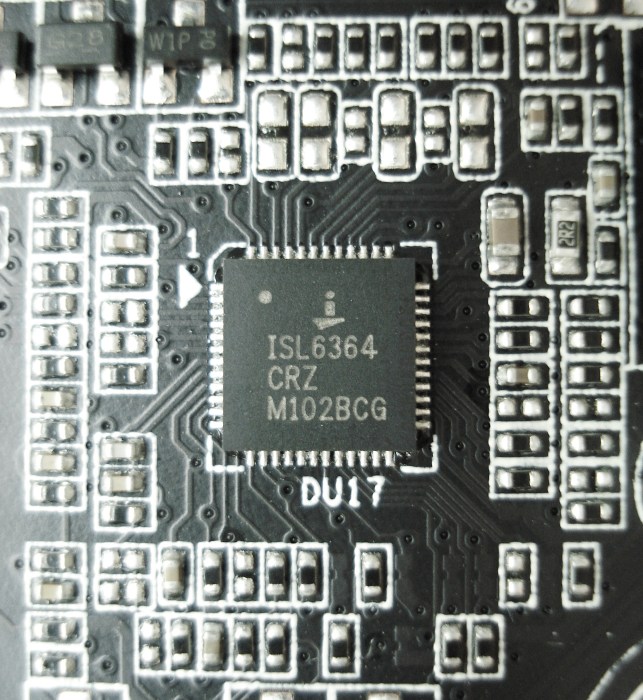

GIGABYTE GA-Z68X-UD4-B3. Detalle Chip Intersil ISL6364
Este otro chip de Intersil VRD 12 está especialmente diseñado para controlar la frecuencia PWM que recibe el procesador, ligado directamente a los 2 chips anteriormente nombrados. En conjunto se consiguen las siguientes características extra de alimentación para la CPU:
- Mayor estabilidad en las tensiones ofrecidas.
- Mayor ajuste energético según demanda.
- Menores pérdidas de energía en forma de calor.
- Menor consumo, mayor ahorro energético.
- Mayor capacidad y rango en el cambio manual de las tensiones a través de la BIOS, ampliando el abanico de posibilidades para el overvolt.
- Mayores posibilidades en el overclock.
La mayoría de estas funciones están al alcance en la sección M.I.T. de la BIOS Award que equipa.

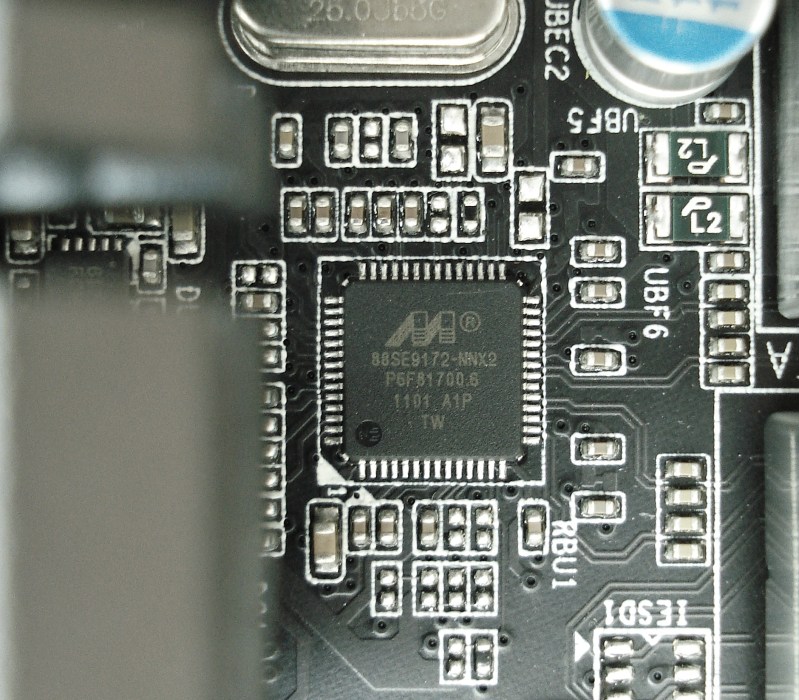

GIGABYTE GA-Z68X-UD4-B3. Detalle Chip Marvell 88SE9172 I
¿¿¿???
GIGABYTE GA-Z68X-UD4-B3. Detalle Chip Marvell 88SE9172 II
Estos 2 últimos chips idénticos Marvell, se encargan de controlar los 2 conectores SATA3, en el panel trasero e interior respectivamente. El segundo chip, se encuentra debajo del disipador del chipset, por lo que no hemos querido tener acceso directo. Estos 2 chips refuerzan la conectividad SATA3.0 de 6Gb/s del chipset, que dispone de 2 conectores más, sumando un total de hasta 6 (2 + 2 + 2) conectores SATA3.0, cada pareja controlada por un chip distinto.

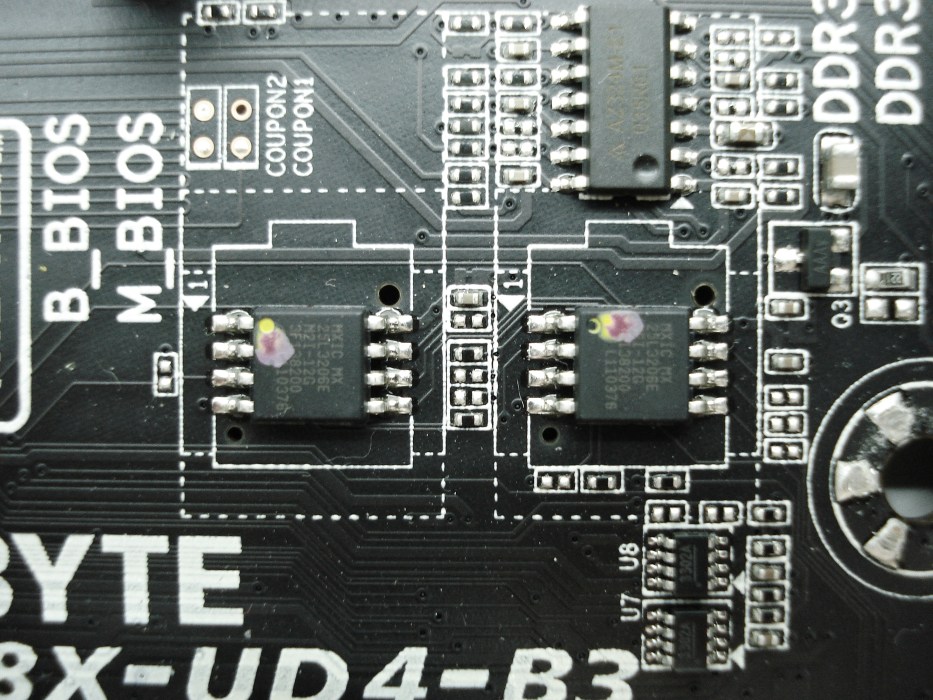

GIGABYTE GA-Z68X-UD4-B3. Detalle Chips Dual BIOS Award
Por último y para terminar con el recorrido de los chips principales, tenemos un doble chip, el M_BIOS («Main BIOS») como principal y el B_BIOS («Backup BIOS») como copia de respaldo de la BIOS. Estos 2 chips son idénticos, y cada uno viene equipado con el software Award BIOS de 16bits. Si la BIOS principal se corrompe por el motivo que sea (una escritura cortada en una actualización por falta de energía eléctrica, por ejemplo) la placa base detecta el error y restaura la principal con la copia automáticamente. Este sistema es uno de los más seguros de la actualidad, y que ya hemos tenido la ocasión de probar su eficacia en más de un par de ocasiones con otras placas base de Gigabyte con total satisfacción, aunque del susto no te restaura cualquiera…
Visto todo el recorrido de la placa base, veremos detalladamente todo el apartado de configuración y software, esa cosa que actúa a medio camino entre el hardware y el usuario…
