28. GIGABYTE GA-Z68X-UD4-B3. Test de Temperaturas. Test Memoria RAM a 2133MHz. Puntuación Windows 7. Test de Estabilidad Prime 95
Test de Temperaturas

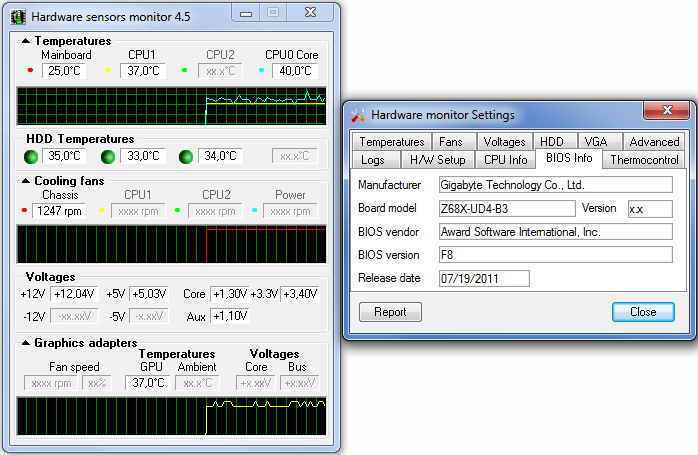

GIGABYTE GA-Z68X-UD4-B3. Programa Hardware Sensors Monitor. Tests de Temperatura
Para hacer un test básico de temperaturas, hemos usado el programa Hardware Sensors Monitor, que funciona francamente bien, mientras realizamos varias pruebas de peso con el programa Prime95, además de otras pruebas más livianas.
- Temperatura ambiente, 24-25ºC.
- Sistema de entorno de pruebas: el citado y mostrado en la página 12 de este mismo análisis, con la torre Antec Dark Feed DF-85. Todos los 11 ventiladores están controlados por la DF-85 y el rehobus instalado de Aerocool, todos con una reducción de las RPM aproximada del 50% («modo silencioso»).
- Tiempo controlado de cada prueba, 15 y 30 minutos según sea el caso.
Resultados de temperatura de la placa base:
- Temperatura en reposo: 27-28ºC. (C1E activado y Turbo activado)
- Temperatura en trabajos cotidianos (edición de texto, word, excel: reproducción flash a través del navegador: 34-35ºC (C1E activado y Turbo activado)
- Temperatura en reproducción de un video HD en resolución 1920×1080. 37-38ºC (C1E activado y Turbo activado)
- Temperatura en reproducción de un video HD en resolución 1920×1080. 39-40ºC (C1E desactivado y Turbo desactivado)
- Temperatura en carga bajo Prime95: 46-47ºC (overclock CPU estable a 4.5GHz) (C1E desactivado y Turbo desactivado)
- Temperatura en carga bajo Prime95: 47-48ºC (overclock CPU estable a 4.7GHz) (C1E desactivado y Turbo desactivado)
Como podemos ver en ambos extremos, la placa base no se calienta nada en reposo, más bien incrementa un poco respecto de la temperatura ambiente. Hemos de reconocer que nuestro entorno de pruebas es bastante fresco, a pesar de estas temperaturas, algo elevadas en estos tiempos de otoño.
Sin embargo, el hecho de tener la placa base funcionando en ahorro de energía avanzado, apenas reduce la temperatura, si el sistema no está en reposo (con el Windows ejecutado sin tocar nada). Lógico si pensamos que cuando el sistema entra encarga, se vuelve a activar todo con los clocks y tensiones incrementadas.
Test Memoria RAM a 2133MHz
Básicamente hemos probado los módulos Mushkin en 2 pruebas:
- Módulos de prueba: Mushkin Redline 996997 DDR3, 2×4GB CL9 a 1.65V
Estado 1, sin OC con C1E desactivado y Turbo Activado

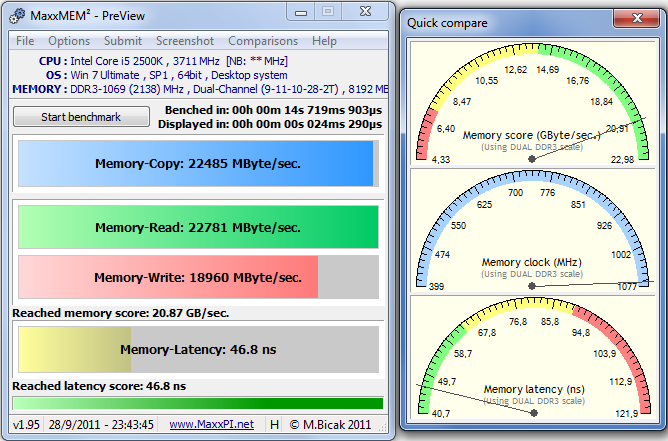

GIGABYTE GA-Z68X-UD4-B3. Programa MaxxMEM2. Tests Velocidad DDR3. Turbo Activado
Estado 2, con OC de la CPU a 4.5GHz, con C1E desactivado y Turbo desactivado

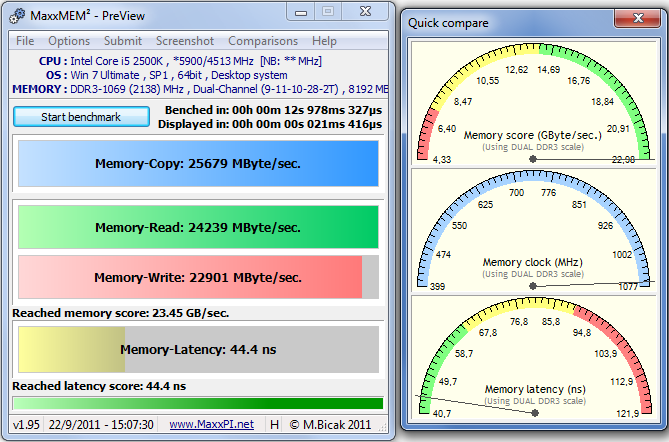

GIGABYTE GA-Z68X-UD4-B3. Programa MaxxMEM2. Tests Velocidad DDR3. Overclock CPU del 40%
Si comparamos ambos resultados, la diferencia es bastante corta, ya que el BCLK de 100MHz lo hemos mantenido fijo en este valor, por tanto no oceamos la RAM. No obstante, poco overclock acepta esta RAM, y desconocemos si es debido a la misma o a las limitaciones de estabilidad de la placa base. De hecho, si instalamos módulos DRAM de mayor velocidad, 2200 o 2400MHz, que ya los hay, funcionarán a 2133 como máximo, sino forzamos con overclock.
A 2133MHz los resultados son más que satisfactorios, y la configuración X.M.P. funciona correctamente, al menos con estos módulos Mushkin. Las cifras obtenidas no son una tontería. Pocos equipos disponen de una velocidad así de la RAM en la actualidad, debido principalmente a la frecuencia que soportan estos módulos con unas latencias bastante bajas.
Puntuación en Windows 7
Esta triple prueba no necesita de una extensa explicación. Tan solo anotaremos un par de cosas después de ver los resultados…
GIGABYTE GA-Z68X-UD4-B3. Utilidad Evaluación de Rendimiento de Windows 7. CPU con Turbo. Tarjeta Gráfica Nvidia

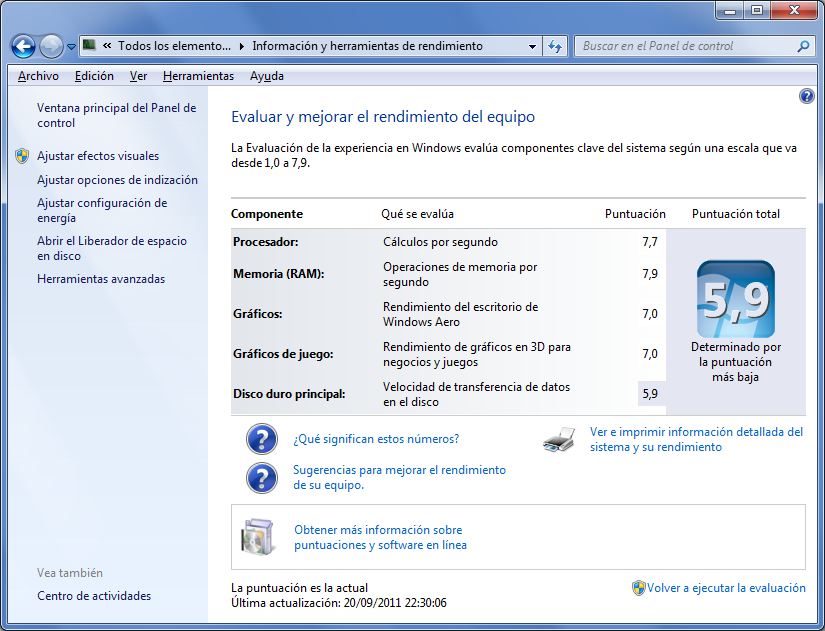

GIGABYTE GA-Z68X-UD4-B3. Utilidad Evaluación de Rendimiento de Windows 7. CPU con overclock del 40%. Tarjeta Gráfica Nvidia

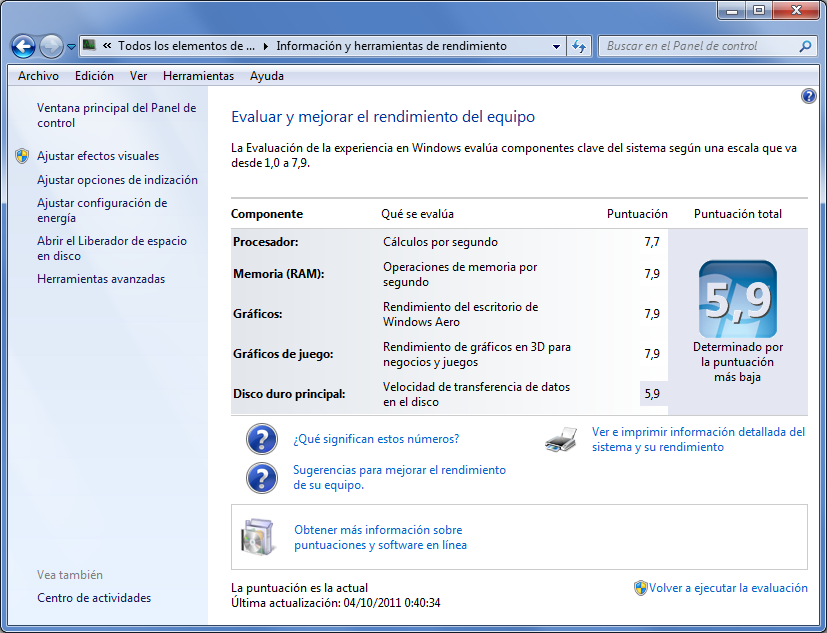

GIGABYTE GA-Z68X-UD4-B3. Utilidad Evaluación de Rendimiento de Windows 7. CPU con overclock del 40%. Tarjeta Gráfica AMD Radeon
Nota: 7.9 es la máxima puntuación para tener la mejor experiencia posible bajo la interfaz de Windows 7, según Microsoft.
- La puntuación del Procesador de 7.5 corresponde al i5 probado, con C1E y Turbo activado y sin OC (1.6GHz-3.7GHz).
- La puntuación del Procesador de 7.7 corresponde al i5 probado, con C1E y Turbo desactivado y con OC (4.5GHz).
- La puntuación de los Gráficos de 7.0 corresponde a la antigua tarjeta gráfica de NVIDIA probada.
- La puntuación de los Gráficos de 7.9 corresponde a la actual tarjeta gráfica de ATI probada. (máxima puntuación obtenida)
- La antigua tarjeta gráfica de NVIDIA probada puntúa 7.2 en Gráficos con el OC máximo estable que permite.
La puntuación más baja es la referencia, correspondiente a un disco duro WD SATAII de 500GB. Por ello, para incrementar aún más el rendimiento global de este sistema de entorno de pruebas, tan solo nos faltaría sustituir el disco duro de arranque por una configuración RAID0 de 2 discos duros idénticos, o instalar una unidad SSD que contenga el S.O. Lo máximo a aspirar es una configuración RAID0 con 2 unidades SSD que contenga el S.O., donde la puntuación se dispararía.
Hemos de decir que hemos visto un sistema montado con RAID0 bajo dos unidades SSD de OCZ, cuya experiencia en la rapidez de escritura/lectura de datos, es abismal. No obstante, este tipo de unidades de almacenamiento resultan muy caras todavía en la actualidad, pero que sin duda están marcando una diferencia muy elevada entre el rendimiento de éstas respecto a los discos duros. Y qué decir si los montamos en RAID0; el sistema simplemente «vuela» bajo Windows 7. Es cuestión de tiempo que bajen los precios…
Test de Estabilidad Prime 95

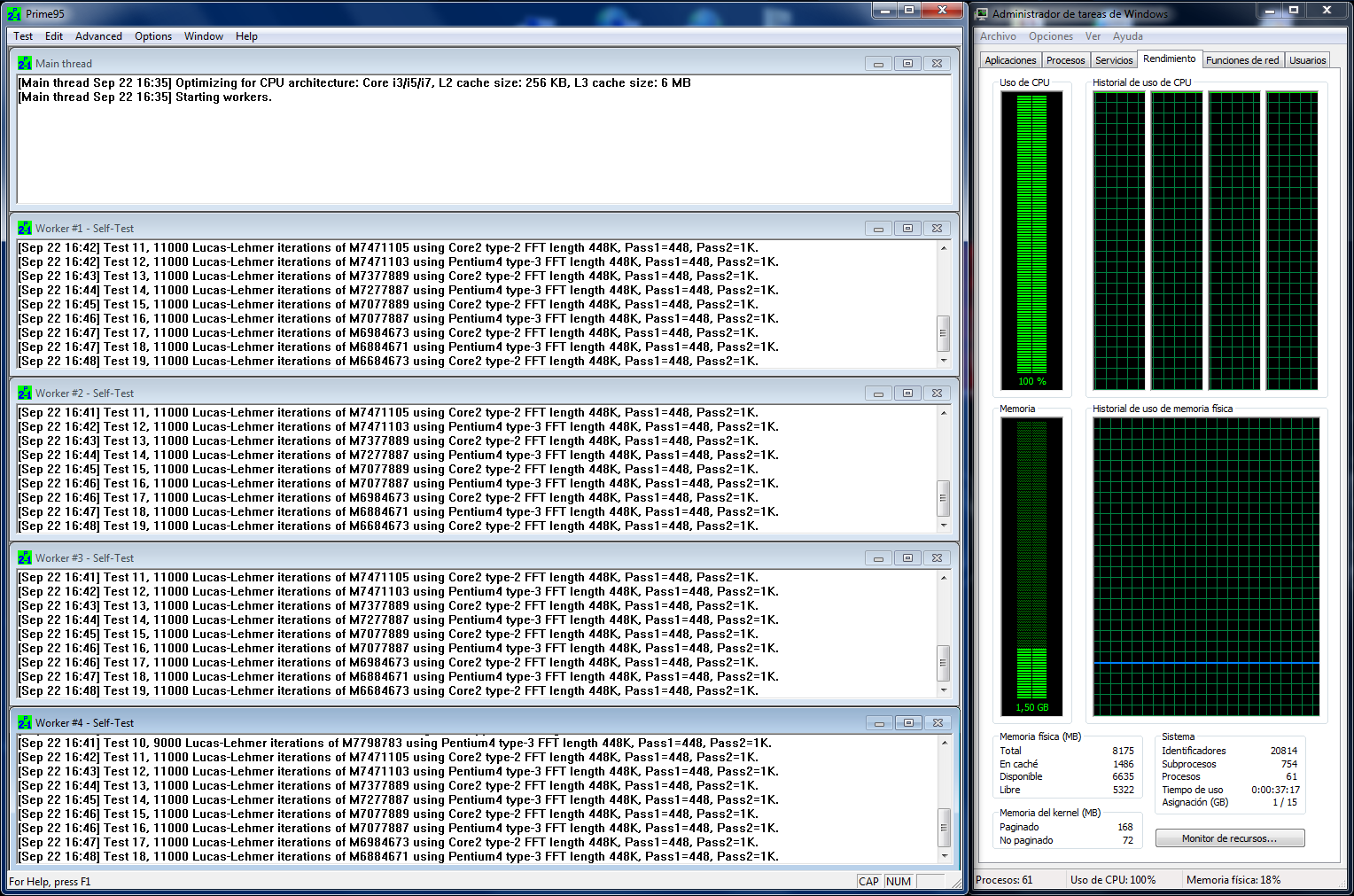

GIGABYTE GA-Z68X-UD4-B3. Programa Prime95. Prueba I de Estabilidad en Curso (Duración 15 minutos). Sin OC

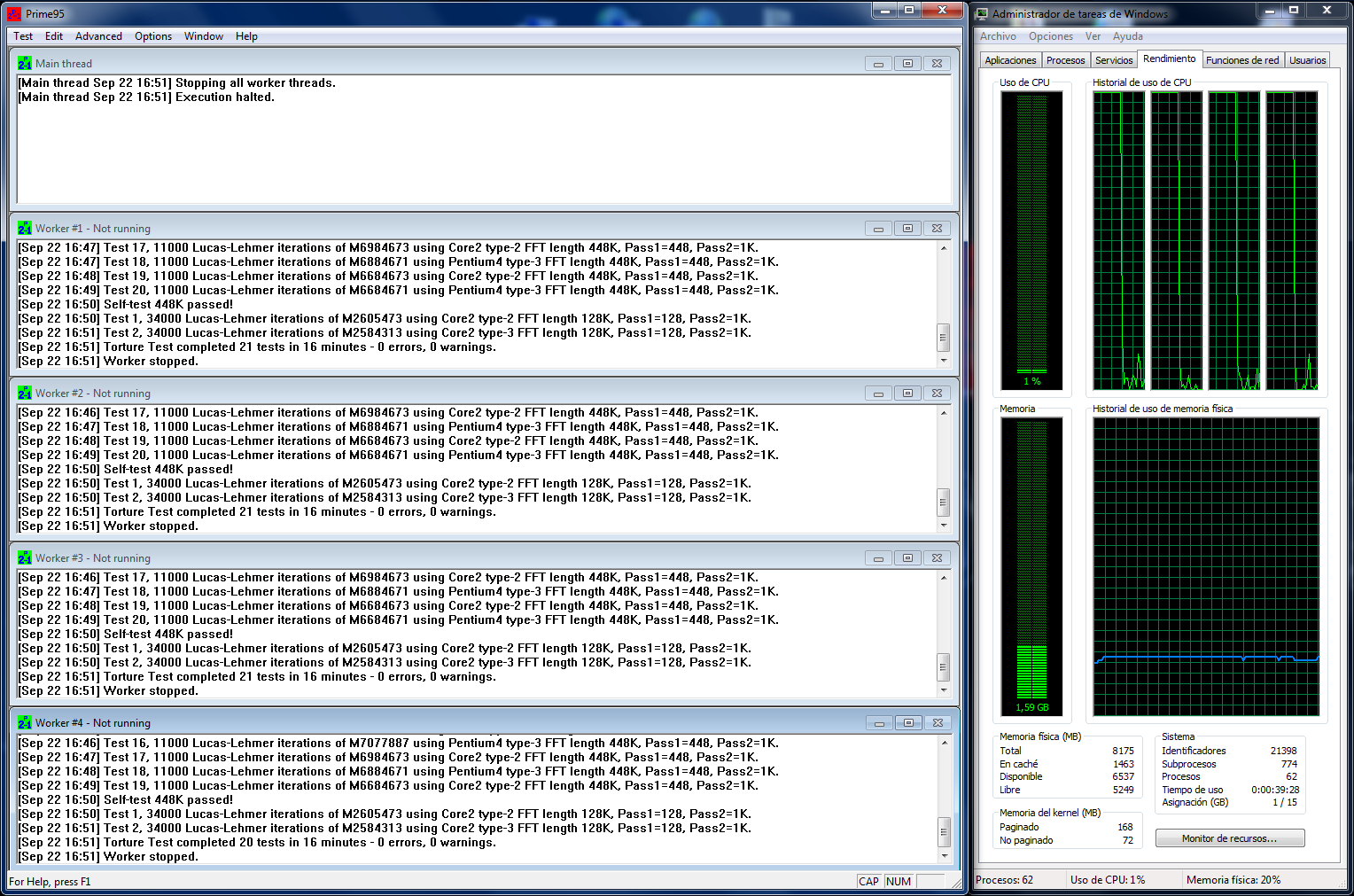

GIGABYTE GA-Z68X-UD4-B3. Programa Prime95. Prueba I de Estabilidad Finalizado (Duración 15 minutos). Sin OC

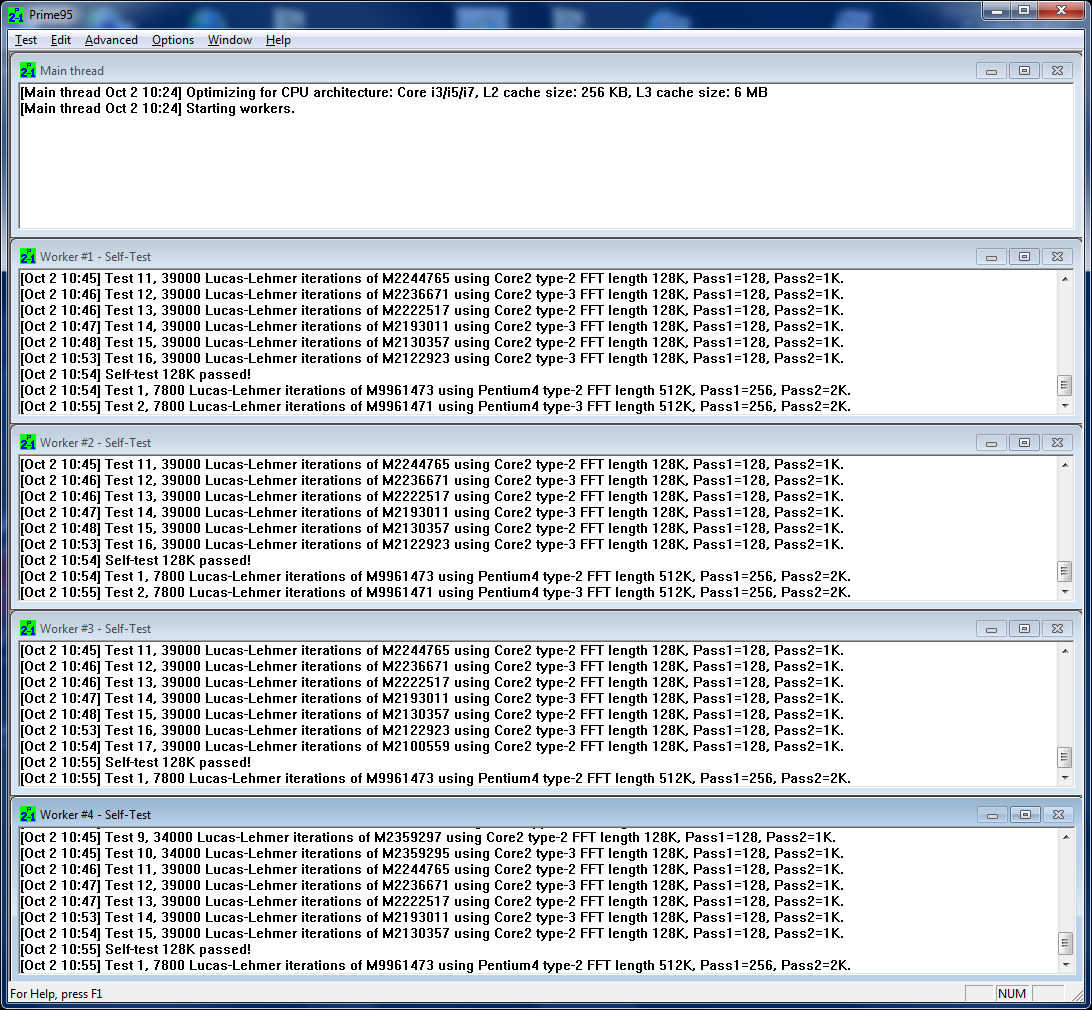

GIGABYTE GA-Z68X-UD4-B3. Programa Prime95. Prueba II de Estabilidad Finalizado (Duración 30 minutos). Con OC de la CPU del 40% a 4.5GHz
Para cerrar este extenso análisis, no podíamos dejarlo sin mostrar los pases obtenidos satisfactoriamente al menos de las pruebas de estabilidad bajo el software PRIME95.
En general, la placa base nos ofrece opciones de overclock bastante buenas, estabilidad bastante buena y un sin fin de software para diferentes configuraciones. Un kit muy completo para una placa base de gama media, donde la conectividad de la misma es más elevada de lo que cabría esperar. Tan solo nos quedamos con varias críticas negativas referentes a todas nuestras pruebas y que detallaremos a continuación:
- Cuelgues por overclock, sobre todo usando el software bajo Windows. Esto siempre existirá en cualquier placa base, sea del fabricante que sea, y no por ello significa que dicha plataforma sea mala. Aconsejamos hacer OC siempre bajo la CMOS de la BIOS, precisamente por eso, aunque tampoco nos libramos de los cuelgues.
- Inestabilidad del software Touch BIOS en uno de sus apartados, concretamente el que sirve para modificar voltajes. Quizá le falte una vuelta de tuerca más a este programa (esta utilidad es muy reciente). No obstante, no tenemos conocimientos de que ocurra lo mismo con otras placas base.
- La mayoría del software incluido por Gigabyte únicamente está inglés.
- Intel no ha estado muy acertado dejando a un lado la posibilidad de detectar automáticamente las características de la memoria RAM, ya que el controlador lo posee el procesador y el chipset también es de ellos, centrándose en soluciones tales como la iGPU integrada en el procesador y configurable bajo el software Virtu de LucidLogic, que dicho sea de paso no es compatible con este modelo concreto de placa base. Por tanto, seremos los usuarios los que deberemos configurar la DRAM correctamente de forma manual.
Todo lo demás son auténticas bondades. Esta placa base nos pide a gritos que le instalemos dispositivos de elevado rendimiento; CPU rápida, RAM rápida, tarjeta gráfica rápida y unidades de almacenamiento rápidos, porque por si sola dará perfectamente la talla.
Esto ha sido todo y así lo hemos desarrollado. Si habéis llegado hasta el final y os habéis «mamado» todo este tocho de review, ¡enhorabuena!!!! Sino, siempre podréis empezar otra vez desde el principio y volver a intentarlo. No sabéis lo que os estáis perdiendo 😉
Pasamos ya a nuestro apartado de Ventajas e Inconvenientes…
