5. GIGABYTE GA-Z68X-UD4-B3. Vistas Generales

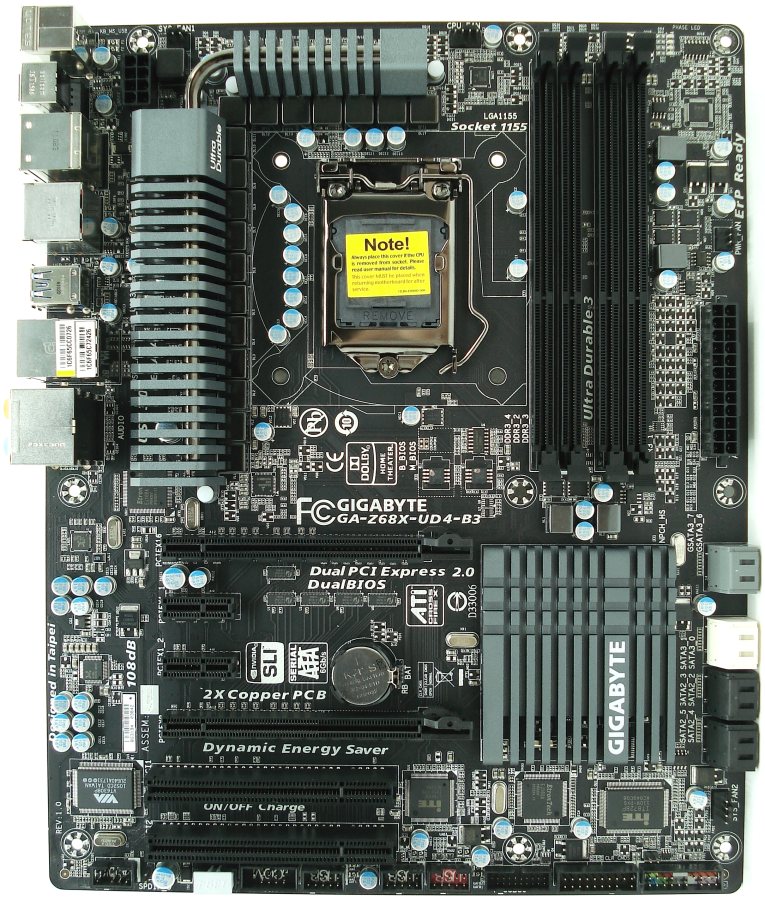

GIGABYTE GA-Z68X-UD4-B3. Vista Frontal
Para empezar, debemos mencionar el cambio radical que ha sufrido últimamente en aspecto esta gama de placas base respecto a las anteriores de Gigabyte, abandonando el color distintivo azul para acercarse a un tono mucho más elegante, el puro negro. De nuevo, tenemos la zona de la memoria RAM cercana al socket, así que por ahí van los tiros a la hora de instalar RAM con disipadores grandes. Gigabyte ha equipado este modelo con 6 slots PCI/PCIe, de los 7 u 8 slots en total que podría equipar. Habrá que tener cuidado de adquirir una tarjeta gráfica que ocupe 3 slots en altura, por si requerimos al menos un puerto PCIe x1 de los 2 disponibles inmediatamente debajo. Otros detalle es el disipador del chipset, único chip principal que ordena la placa. Este disipador es plano para no estorbar a las posibles tarjetas gráficas instaladas de grandes dimensiones, además de tener los 8 conectores SATA en formato de «L» por el mismo motivo.
El resto lo conforma una amplia conectividad, superior a la mayoría de placas base de esta gama, sobre todo en dispositivos USB; en esta placa base se podrán conectar hasta 18 dispositivos USB distintos, en este aspecto jamás haremos corto.

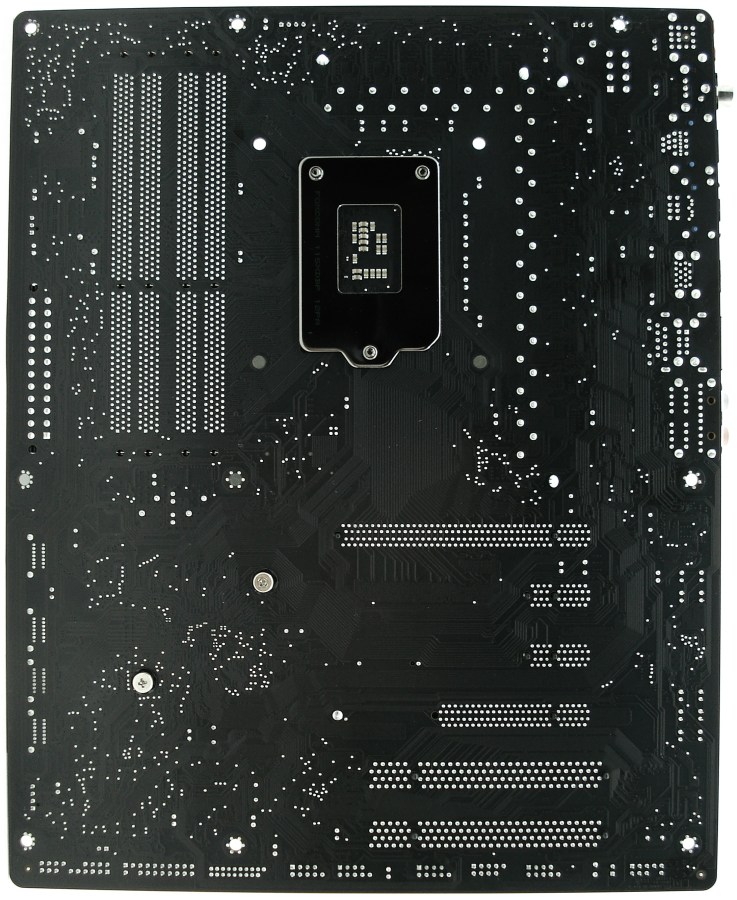

GIGABYTE GA-Z68X-UD4-B3. Vista Trasera
La parte trasera es la típica de una placa base. No sería mala idea que los fabricantes empezaran a colocar 4 (o 6) patas traseras para elevar todas estas soldaduras, así se podría colocar la placa base cómodamente encima de una mesa, sin temor a rallarla. Las fijaciones de los disipadores son con clips de plástico con muelle, a excepción del disipador del chipset, que viene doblemente atornillado.
Veamos de forma generalizada y dividida la placa base con mayor detalle…

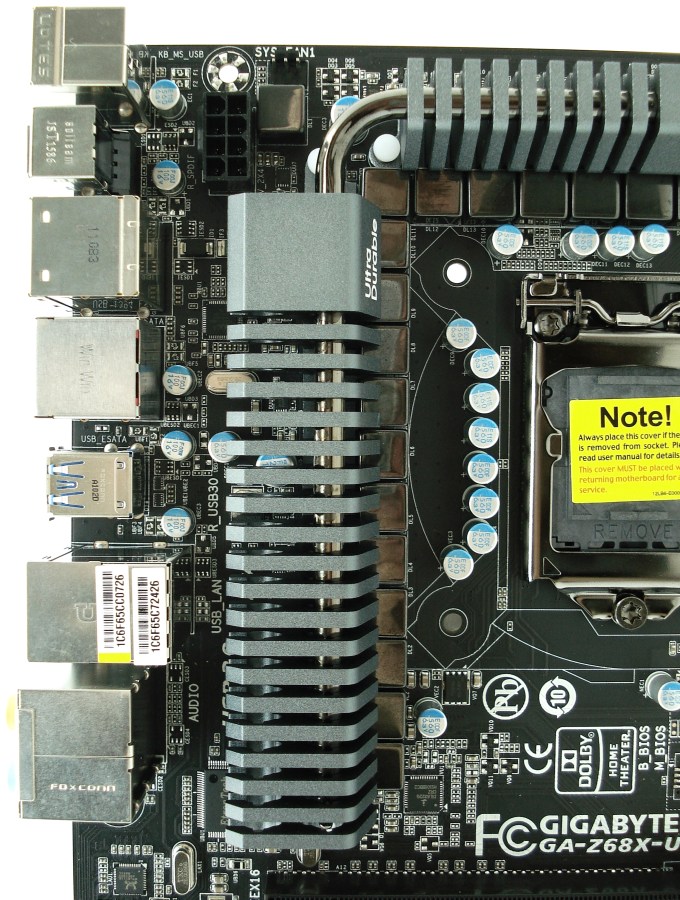

GIGABYTE GA-Z68X-UD4-B3. Zona Frontal Superior Izquierda

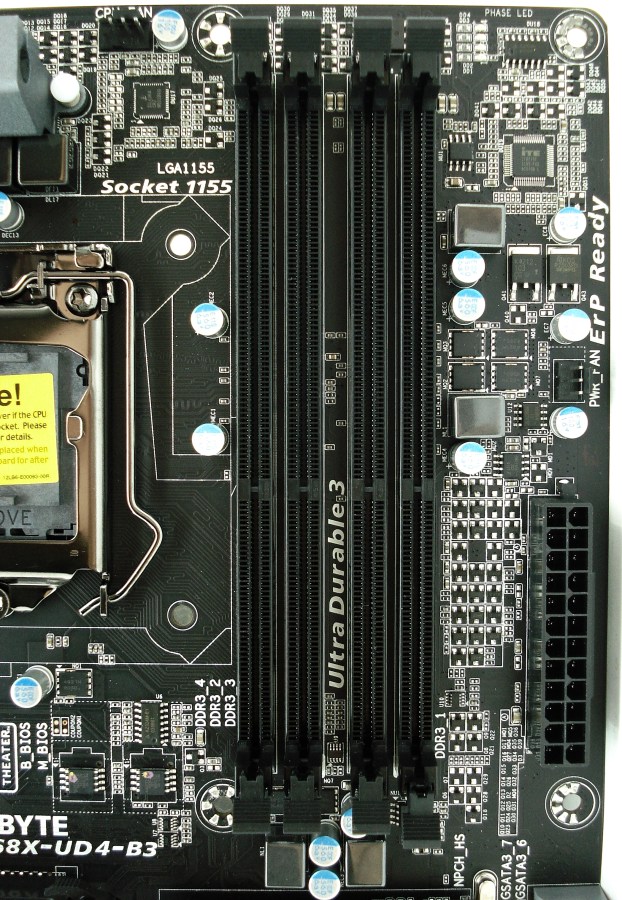

GIGABYTE GA-Z68X-UD4-B3. Zona Frontal Superior Derecha

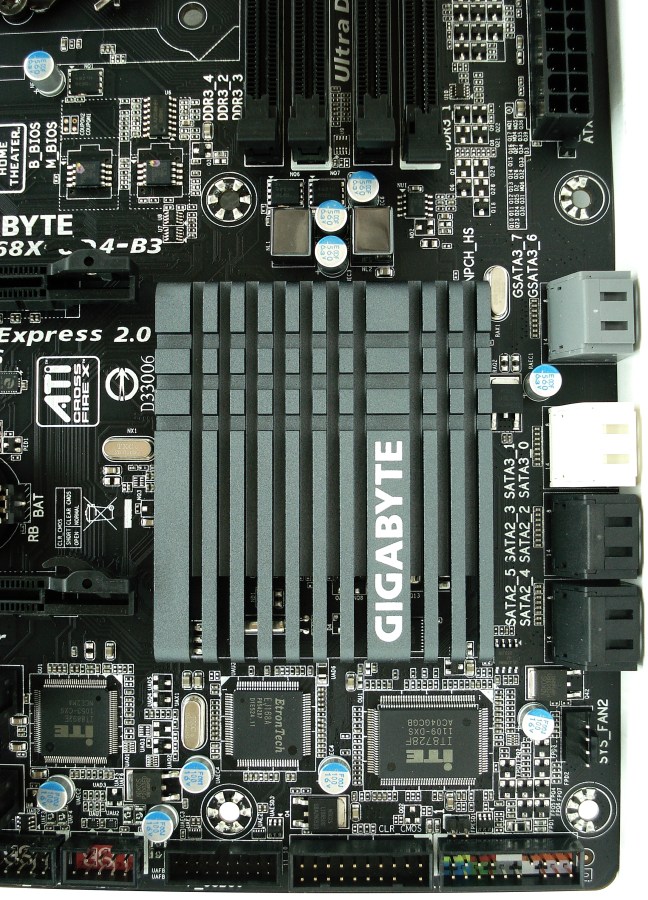

GIGABYTE GA-Z68X-UD4-B3. Zona Frontal Inferior Derecha

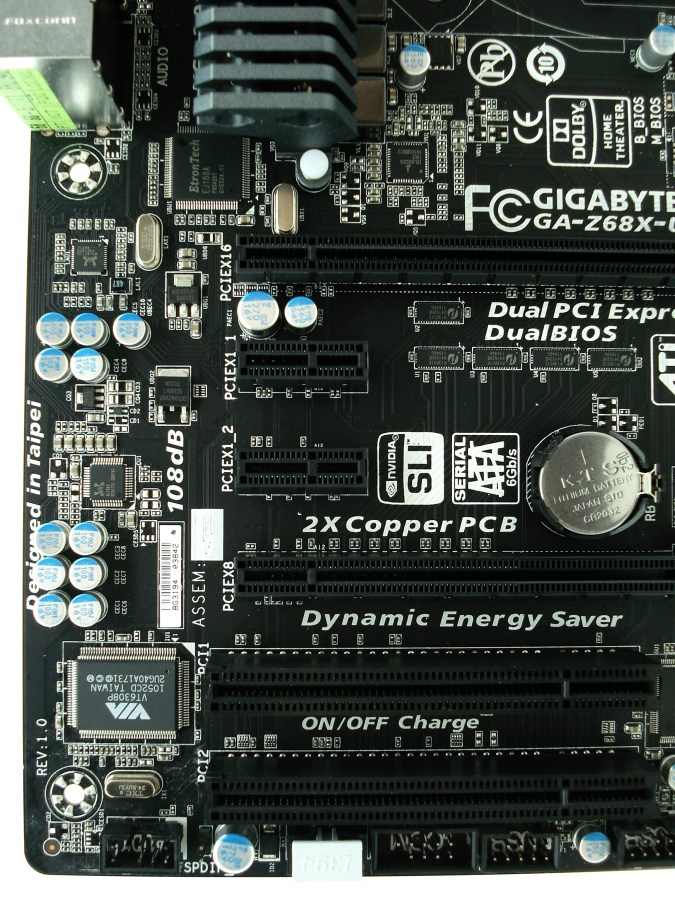

GIGABYTE GA-Z68X-UD4-B3. Zona Frontal Inferior Izquierda
Como podemos apreciar, la electrónica empleada es de calidad, repleta de chips y de condensadores sólidos por todas partes. Todos estos componentes los veremos más detalladamente más adelante. Gigabyte ha equipado este modelo con hasta 4 conectores FAN, quizá un número algo corto para equipos con torres de grandes dimensiones, donde queramos controlar multitud de ventiladores a través de ella.
A parte, cabe señalar que esta placa base dispone de doble chip Award BIOS, para mayor seguridad, así como el novedoso puerto USB 3.0 interno colocado en la parte más baja, cerca del conector F_Panel, puerto que deberían incluir ya todas las placas base que se fabriquen en la actualidad, al igual que compatibilidad de todas torres o semitorres para PC.
Por último, cabe señalar la disposición del puerto TPM («Trust Plataform Module Header») justo al lado del puerto F_Panel, que nos proporciona la posibilidad de colocar una diminuta placa electrónica para aumentar en funcionalidad, dirigida a manejar la placa base pelada, con botones de encendido/apagado, y LEDs o pantallas de diagnóstico y estado de la placa base. Este dispositivo electrónico no viene incluido, lo cual es una verdadera lástima, ya que resulta difícil de conseguir. Además, dispone de una panel de 4 LEDs que imitan a los colores de un semáforo (verde, ambar y rojo) denominado PHASE LED, que indica el estado de carga de la CPU. En general, la placa base dispone de un reparto bastante común, por lo que no nos extenderemos más y pasaremos a ver las zonas y algunos detalles más importantes de lo que nos ofrece esta placa base…
