Ultra Review Tarjeta Gráfica ASUS HD 6950 DIRECTCU II (EAH6950 DCII/2DI4S/2GD5) al detalle

10. ASUS HD 6950 DIRECTCU II. Pruebas I. Entorno de Pruebas. Software Engine Control Center, Asus Smart Doctor I

Entorno de Pruebas

Hardware:

• Torre: Aerocool X-Predator Evil Black Edition. (Fuente de alimentación montada en la parte inferior) (ya analizada en islaBit aquí)
• Fuente de alimentación: Cooler Master Silent Pro Gold 700W, 80Plus Gold (ya analizada en islaBit aquí)
• Placa Base: Gigabyte GA-890GPA-UD3H (ya analizada en islaBit aquí)
• Procesador: AMD Phenom II x3 730 Black Edition, 2800MHz
• Disipador CPU: Noctua NH-C14 (ya analizado en islaBit aquí)
• Memoria RAM: Mushkin Redline 996997 DDR3, 2×4GB CL9 a 1.65V (ya analizada en islaBit aquí)
• Tarjetas Gráficas: ASUS HD 6950 DIRECTCU II 2GB (estando de análisis en islaBit)
• Disipador Tarjeta Gráfica: de fábrica, DirectCu II
• Monitor LCD:  LG E2441 de 24″ Full HD, 1920×1080
• Panel de controlador de revoluciones: Aerocool X-Vision (ya analizado en islaBit aquí)
• Disco duro 1: Western Digital SATAII, 1TB
• Disco duro 2: Western Digital SATAIII, 500GB
• Nº de Ventiladores totales de 12-14cm: 6
• Nº de Ventiladores totales de 20 cm: 2

Temperatura ambiente: 22-23ºC

Software:

• Sistema Operativo: Windows 7 64bits
• Programa AMD Engine Control Center , con drivers v11.10 (adjunta Catalyst Control Center versión anterior)
• Utilidad ASUS SmartDoctor v5.80 (adjunta versión v5.74)
• Utilidad ASUS GamesOSD v3.07.0419 (adjunta)
• Función ASUS Splendid (adjunta)
• Utilidad exclusiva ASUS GPU Tweak v1.10 (no adjunta ni disponible en su web de descargas específico)
• Utilidad MSI AfterBurner v2.1.0, respaldada por RivaTuner
• Programa  de testeo OCCT v3.1.0
• Juegos:
  • Portal 2
  • Mirror’s Edge
  • Rage
  • Crysis 2

La mayoría de usuarios que se equipen con una de estas tarjetas gráficas es evidente que la usarán principalmente para juegos o para diseño gráfico, debido a su elevado potencial en mover gráficos, y generalmente por disponer 2GB de memoria VRAM para carga de grandes paquetes de texturas de alta definición. Así que para ello lo primero que aconsejamos es visitar la pagina oficial de AMD y descargar los últimos controladores, al igual que visitar la página oficial de ASUS y descargar las últimas versiones de sus utilidades, tal como hemos procedido en islaBit.

Software Engine Control Center

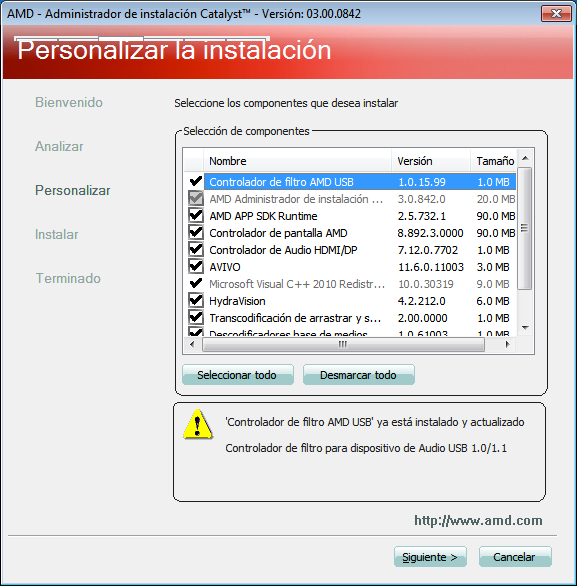

ASUS HD 6950 DIRECTCU II.Captura Instalación ECC I

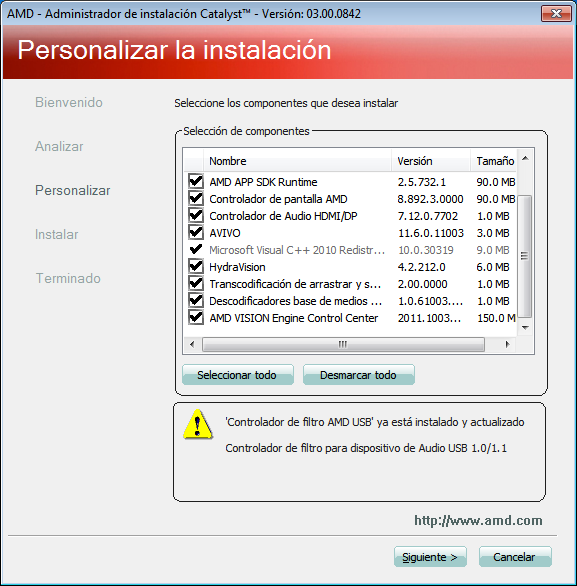

ASUS HD 6950 DIRECTCU II. Captura Instalación ECC II

Hemos decidido descargar la versión 11.10 preview 2 para windows 7 disponible en el siguiente enlace. La cantidad de componentes y sus versiones disponibles se detallan en las capturas superiores.

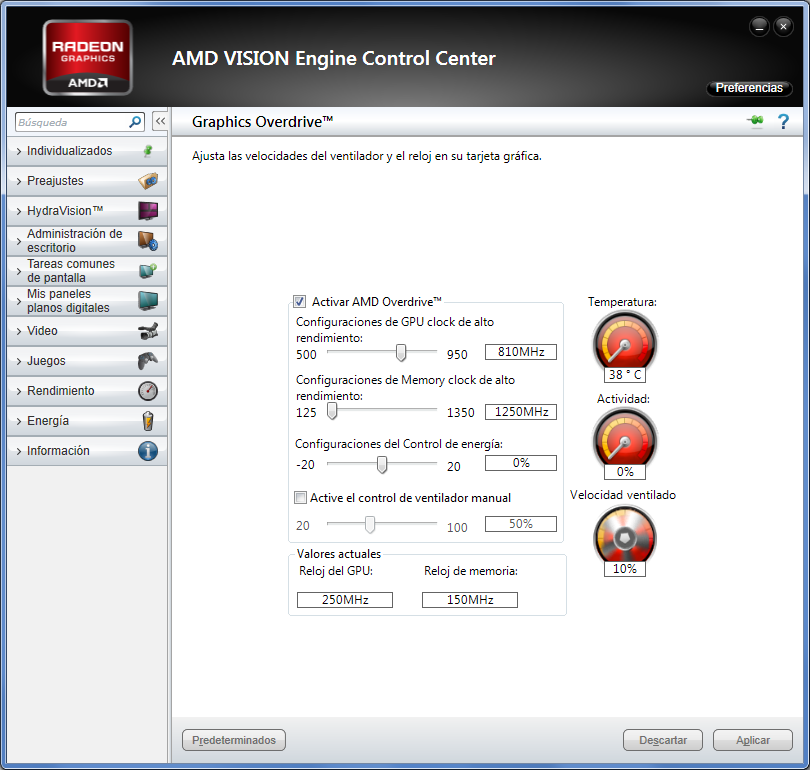

ASUS HD 6950 DIRECTCU II. ECC. Captura ECC. Sección «Graphics Overdrive»

Actualmente existe ya una nueva versión que modifica entre otras cosas la sección Graphics Overdrive (versión 11.10 versión 3, o «preview 3» que viene equipada con CCC). Os mostramos la versión antigua que todavía conserva la preview 2. Gracias a esta sección, podemos modificar lo básico para practicar overclock, modificando la frecuencia de reloj y la tensión de alimentación del procesador gráfico, el reloj de la memoria, y el tanto por cien de las RPM del par de ventiladores. Todos estos cambios se pueden realizar dentro de un rango preestablecido y fijo.

Utilidad ASUS SmartDoctor (I)

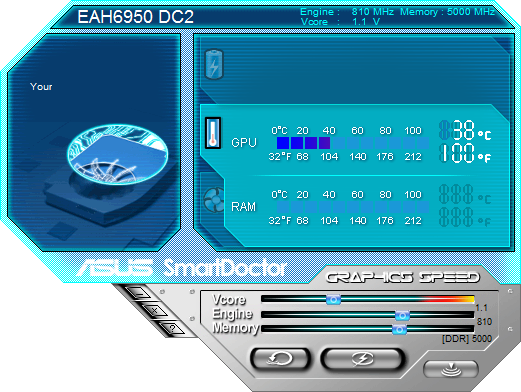

ASUS HD 6950 DIRECTCU II. Captura Utilidad ASUS SmartDoctor v5.80. Sección «GPU»

No obstante, para realizar esta tarea de overclock, aconsejamos emplear directamente la utilidad SmartDoctor que nos proporciona ASUS. Esta utilidad está expresamente diseñada para tal fin, aunque si somos sinceros no nos termina de agradar su interfaz visual. Su movimiento al arrastrarse por la pantalla es lento, debido al monitor izquierdo «Your VGA Card is Ok.», en continua actualización y que ralentiza la utilidad en este aspecto. Además, su diseño está un poco «chapado a la antigua» y hace falta un importante lavado de cara.

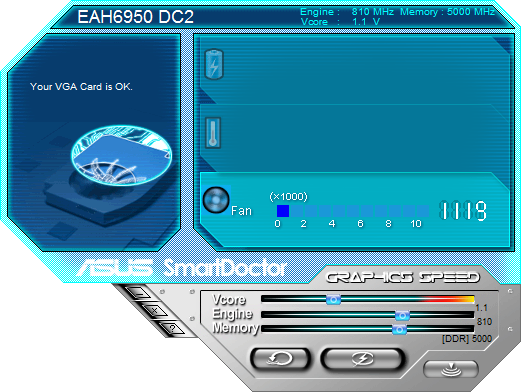

ASUS HD 6950 DIRECTCU II. Captura Utilidad ASUS SmartDoctor v5.80. Sección «FAN»

A pesar de ello, la utilidad funciona francamente bien. Básicamente nos permite monitorizar el estado básico de la tarjeta gráfica; las frecuencias, tensión, temperatura y la velocidad de la RPM. Así de fábrica la tarjeta gráfica nos viene con las siguientes configuraciones:

• Fijas:
  • GPU: 810 MHz
  • Vcore GPU: 1.1V
  • VRAM: 5000 MHz efectivos
• De estado:
  • Temperatura GPU: 37 – 40º C
  • Velocidad de los 2 ventiladores: 1119 – 1353 RPM

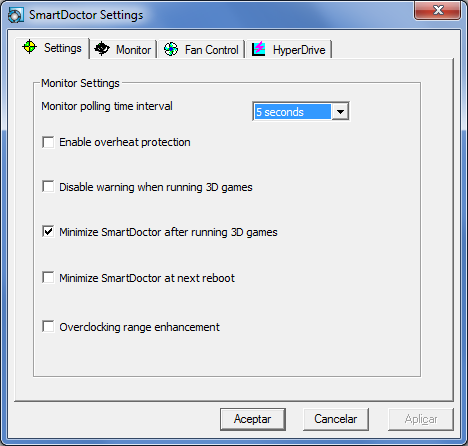

ASUS HD 6950 DIRECTCU II. Captura Utilidad ASUS SmartDoctor v5.80. Sección «Settings»

Otra limitación es que únicamente viene traducida al inglés. Podremos acceder a un panel de configuraciones, en el que podremos modificar algunos parámetros de comportamiento del programa. Os los mostramos en las siguientes capturas…
