6. ASUS HD 6950 DIRECTCU II. Vistas Generales II

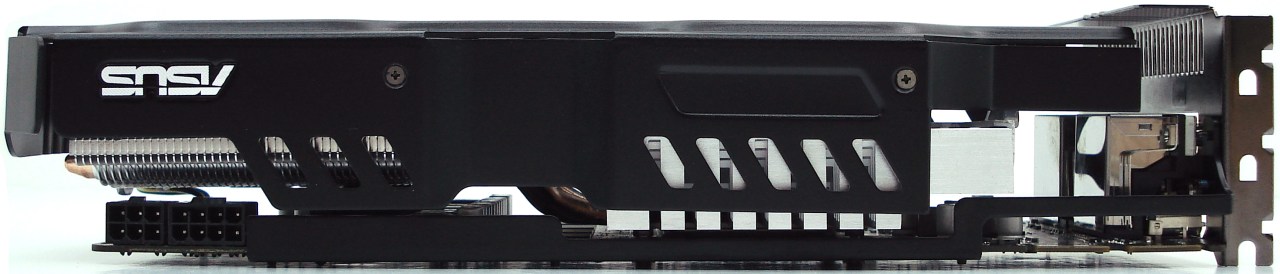

ASUS HD 6950 DIRECTCU II. Vista Lateral Izquierda. Alimentación de 8+6 Contactos. Contactos Crossfire. Interruptor Dual BIOS
En esta cara vemos el perfil de la tarjeta gráfica que quedará vista desde el lateral izquierdo de la torre, una vez esté instalada (la fotografía está girada 180º). En esta cara tendremos acceso a 2 partes a tener muy presentes:
- Conectores de alimentación: un conector de 6 contactos PCIe y otro de 8 contactos.
- Interruptor de permutación de la BIOS.*
*Esta tarjeta gráfica viene equipada con dual BIOS, algo así como el sistema empleado por Gigabyte en sus placas base. Esto permite cambiar entre 2 BIOS en el arranque del sistema, con lo que posibilita disponer de 2 BIOS distintas con diferente configuración. Este tecnología está más encaminada a la seguridad que al hecho de disponer de 2 BIOS distintas para modificar el comportamiento de la tarjeta gráfica. Evidentemente, y no siempre, los usuarios podremos emplear esta tecnología para disponer de ciertas ventajas, ¿desbloquear los shaders de fábrica o mutar a un modelo superior? Tal vez nos llevemos un sí, pero lo vamos a dejar en el aire.

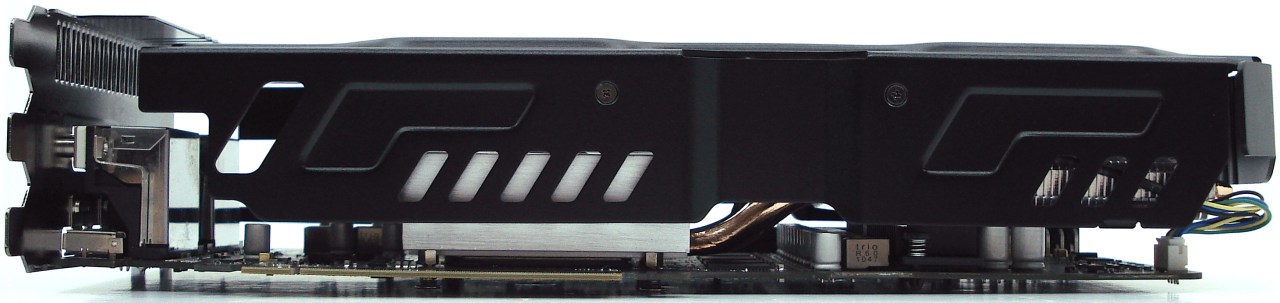

ASUS HD 6950 DIRECTCU II. Vista Lateral Derecha. Contactos PCIe
Esta otra zona es la que se encara a la placa base, y que dispone de la tira de conexión PCIe. En la zona delantera se situa el conector de 4 contactos para alimentar los 2 ventiladores conectados en «Y». Si quisiéramos que los ventiladores no funcionasen tendríamos 2 opciones:
- Desconectar dicho cable (no lo aconsejamos), aunque la tarjeta funcionaría igual.
- Configurar el comportamiento de los ventiladores a través del software adjunto (lo aconsejable).

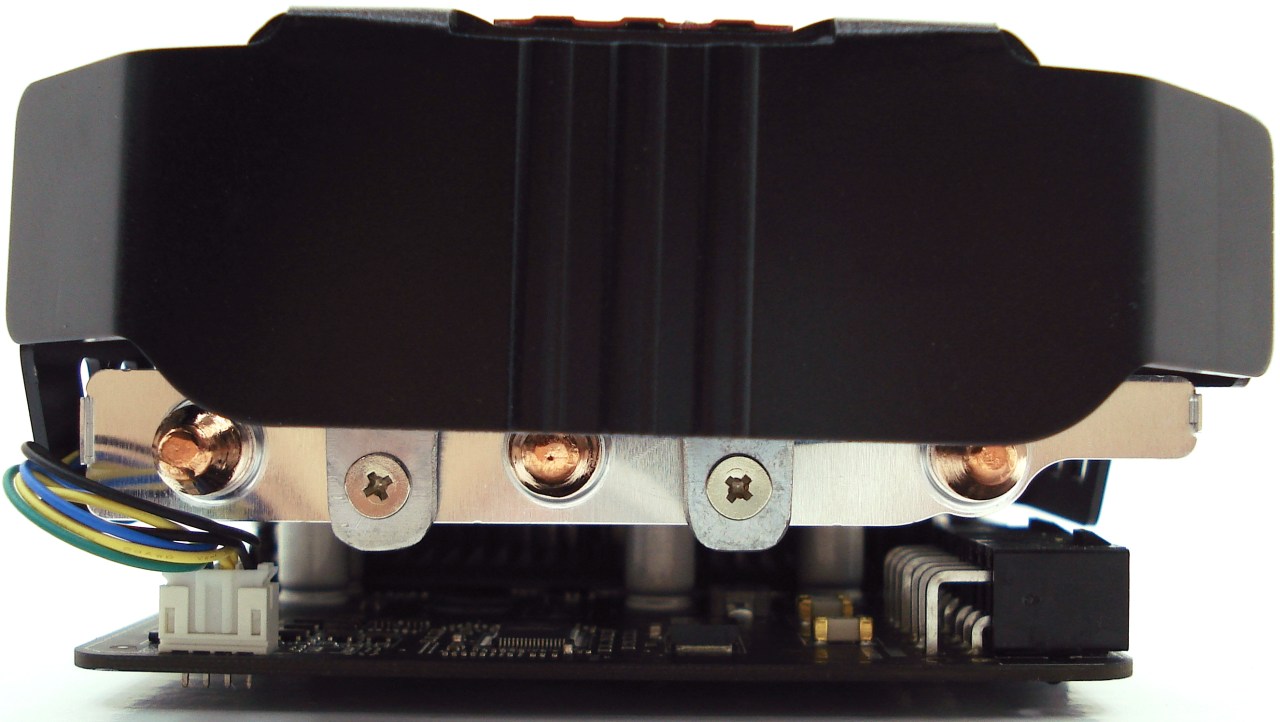

ASUS HD 6950 DIRECTCU II. Vista Delantera. Alimentación Ventiladores
En esta toma vemos más claramente el conector anteriormente mencionado, además de los puentes en «L» de los conectores de alimentación.
Además de la problemática del ocupar 3 slots PCI, esta portentosa tarjeta gráfica ocupa 297cm de longitud, así que habrá que cerciorarse de que nuestra torre dispone de 30cm libres para darle cabida.

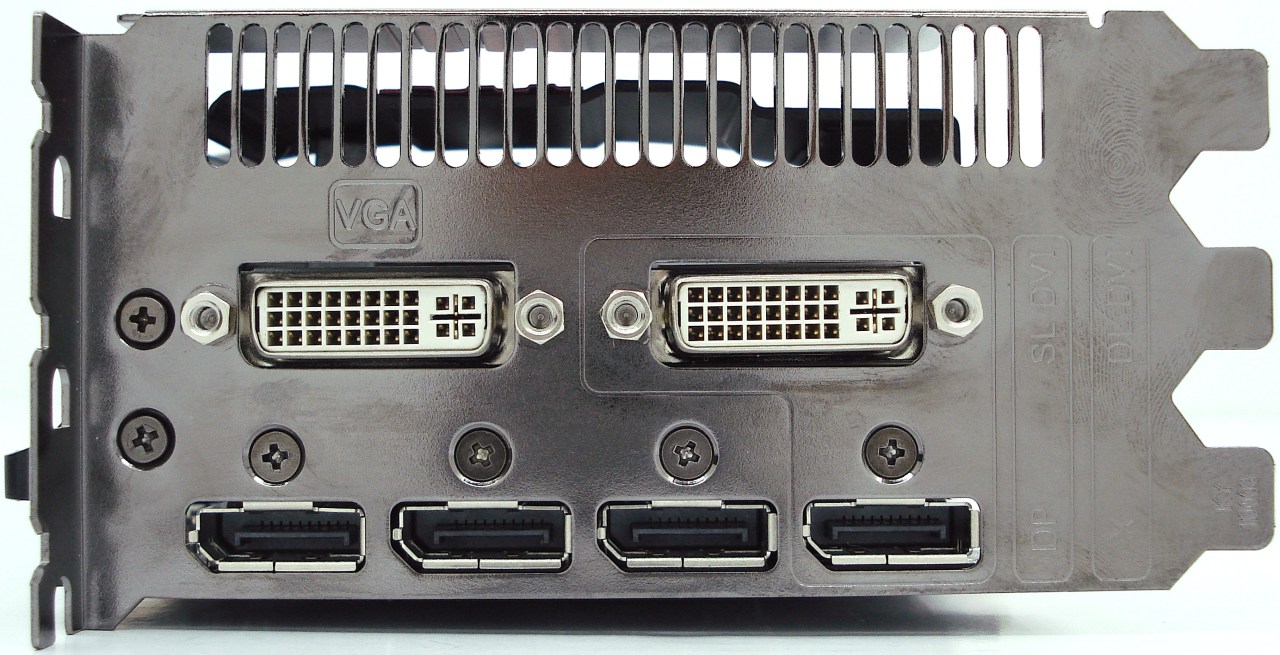

ASUS HD 6950 DIRECTCU II. Vista Trasera. Panel de Conexiones Trasero
La zona trasera tiene un reparto de 3 líneas o filas, lógicamente distribuidas:
- Fila inferior: a modo de rejilla de ventilación, aunque en este caso su función es prácticamente nula.
- Fila intermedia: doble conector DVI
- Fila superior: cuádruple conector DisplayPort
